四缸发动机排气歧管结构设计

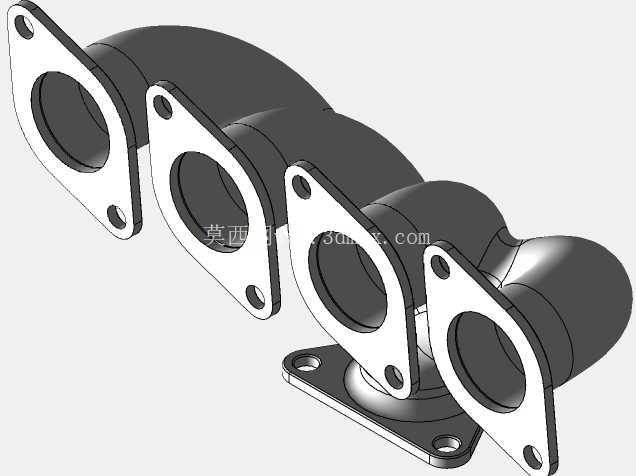

这款排气歧管的结构设计，首先要匹配直列四缸发动机的缸盖排气口布局，四个进气侧法兰分别对应四个气缸的排气出口，每个法兰面都加工有两个螺栓过孔，安装时通过螺栓与缸盖侧的排气口端面压紧，配合金属密封垫片实现高温排气的密封，避免高压废气从结合面泄漏，影响发动机的排气效率与排放表现。从实际装车场景来看，这类排气歧管多用于小排量自然吸气或低增压直列四缸机型，安装位置位于发动机缸盖的排气侧，周边需要预留足够的间隙避开发动机悬置、冷却管路、线束以及防火墙结构，避免车辆运行过程中高温的歧管本体与周边部件发生干涉，造成周边橡胶件、塑料件的热老化损坏。

从功能特性上看，该歧管采用等长化的管路走向设计，四个支管的弯曲弧度、内部流道长度经过反复校核，能够尽可能降低各缸之间的排气干涉，让每个气缸排出的废气都能顺畅汇入底部的总出口法兰，总出口法兰用于连接三元催化器或者涡轮增压器的进气端，法兰上的螺栓孔位置需要与下游部件的安装接口完全匹配，保证排气系统的整体密封性。管路的弯曲半径设计充分考虑了铸造工艺的可行性，避免出现过小的弯折角度导致铸造时砂芯成型困难，同时也减少流道内的气流阻力，降低排气背压，这对于提升发动机的充气效率、改善动力输出响应有直接的影响。

设计过程中首先要确定的是安装边界尺寸，四个进气法兰的中心距需要完全匹配对应机型缸盖的排气口间距，每个法兰的密封面宽度要保证足够的压紧面积，螺栓孔的位置度公差需要控制在合理范围内，避免安装时出现螺栓无法穿入、密封面压合不严的问题。歧管本体的壁厚设计需要兼顾耐热强度与轻量化需求，过厚的壁面会增加整机重量，同时延长冷机状态下的暖机时间，影响三元催化器的起燃速度；过薄的壁面则会在长期高温排气的冲击下出现开裂、变形的问题，缩短部件的使用寿命。管路的走向需要避让缸盖上的火花塞安装位置、气门室盖的固定螺栓，同时还要给氧传感器的安装预留足够的操作空间，方便后期维修时的拆装作业。

从结构细节来看，每个支管与法兰的连接位置都做了圆弧过渡处理，避免应力集中，因为发动机运行过程中歧管会承受剧烈的温度变化，冷启动时温度快速升高，停机后又快速冷却，反复的热胀冷缩会在结构尖角位置产生较大的热应力，长期使用容易出现疲劳裂纹，圆弧过渡的结构能够有效分散这类应力，提升部件的可靠性。底部的总出口法兰采用加厚设计，因为这个位置需要连接下游的排气部件，承受排气系统的部分重量，同时还要密封高速流动的高压废气，足够的法兰厚度能够保证螺栓压紧时法兰面不会发生变形，维持稳定的密封性能。

实际选型匹配时，除了安装接口的尺寸匹配，还需要考虑歧管的材质适配性，这类铸造歧管通常采用高硅铸铁或者耐热铸钢材质，能够承受800摄氏度以上的持续排气温度，在发动机高负荷运行时也不会出现材料强度下降的问题。流道的内壁粗糙度也会影响排气的顺畅度，铸造完成后的流道需要经过抛丸处理，去除内壁的粘砂与凸起，减少气流的沿程阻力。另外，歧管上通常会设计有对应的安装凸台，用于固定隔热罩或者相关的传感器支架，这些凸台的位置需要在建模阶段就提前规划好，避免后期加装部件时出现干涉。

在三维建模过程中，需要重点校核各个支管的曲率变化，保证流道截面的平滑过渡，避免出现截面突变导致的气流紊流，紊流不仅会增加排气阻力，还会产生额外的排气噪声。同时还要做运动干涉检查，模拟发动机在悬置上的跳动位移，确认歧管在各个工况下都不会与周边的车身、底盘部件发生碰撞。安装螺栓的长度选择也需要匹配法兰的厚度，保证螺栓拧入缸盖的深度符合标准要求，既不能因为螺栓过短导致压紧力不足，也不能因为螺栓过长顶到缸盖内部的水套或者油道，造成发动机的油水泄漏故障。
