二冲程并置活塞并列气缸内燃机结构

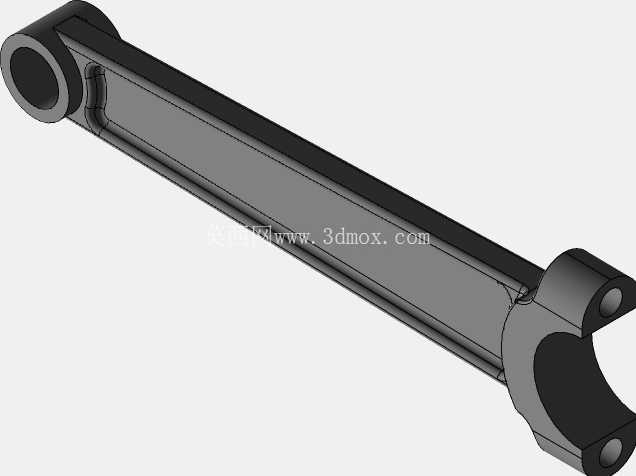

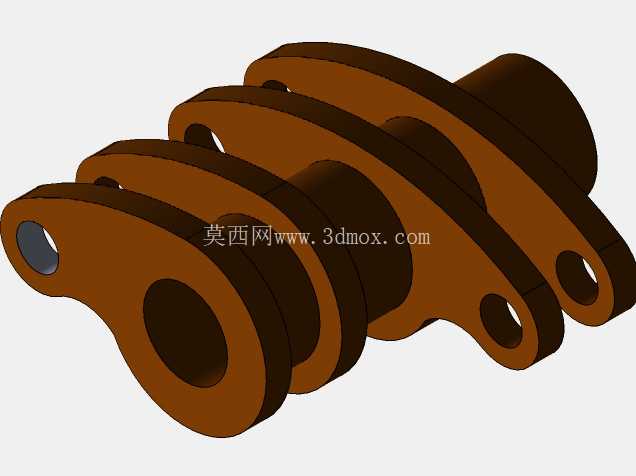

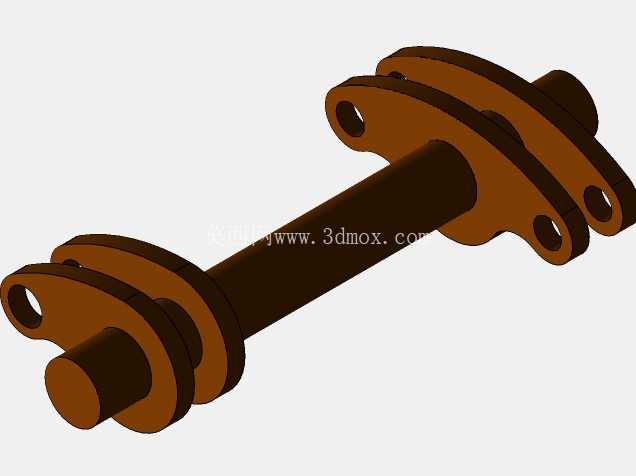

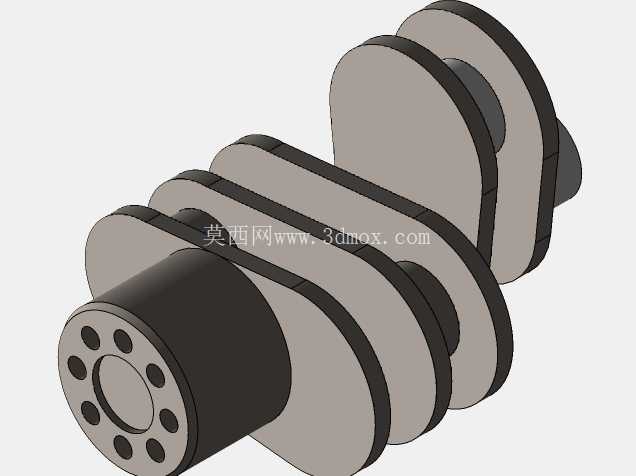

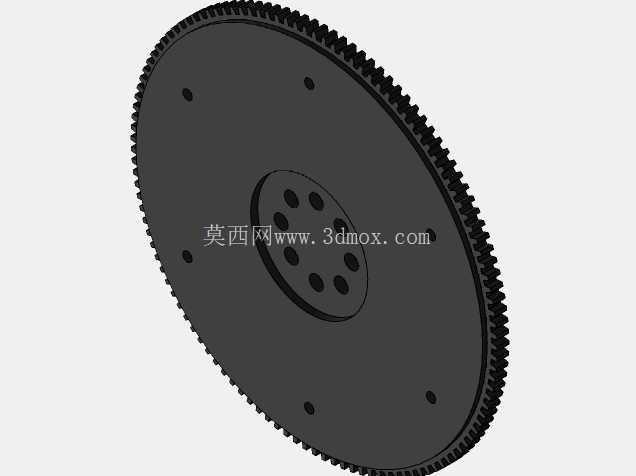

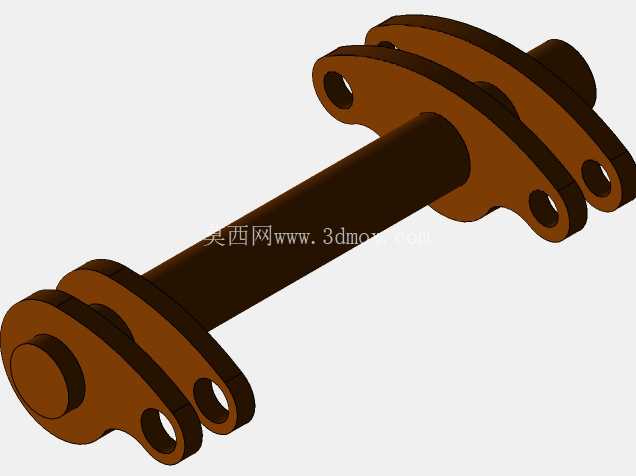

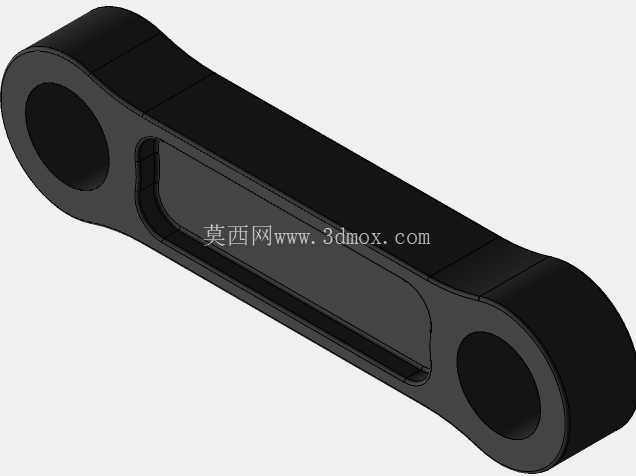

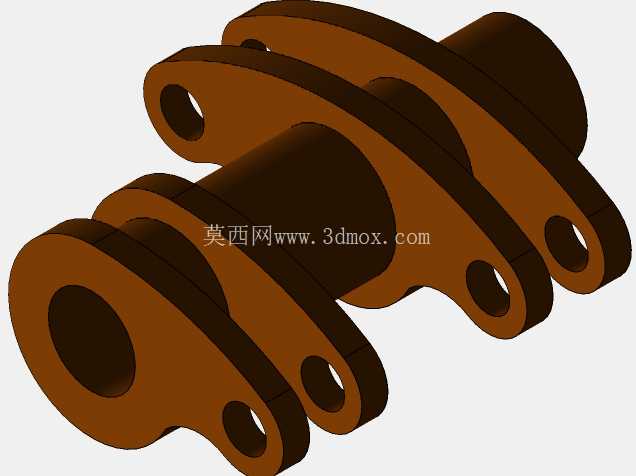

　　这款动力装置采用对置活塞并列气缸的二冲程工作架构，区别于常规单活塞往复式内燃机的结构逻辑，在同气缸轴线方向布置两组相向运动的活塞组件，省去了传统内燃机的气缸盖结构，能在紧凑的机体空间内实现更高的功率密度输出，适配对安装空间、整机重量有严格限制的小型动力输出场景，比如便携发电机组、小型特种作业动力单元、轻型无人载具动力源等领域。从结构设计逻辑来看，该机型采用双曲轴布局，两根曲轴沿机体长度方向平行布置在气缸组的两端，活塞通过连杆与对应侧的曲轴连接，同步齿轮组保证两根曲轴旋转相位匹配，将活塞的往复直线运动转化为曲轴的旋转扭矩输出，这种布局能抵消大部分活塞往复运动产生的一阶、二阶惯性力，整机运行时的振动水平远低于同排量的常规单曲轴二冲程发动机，不需要额外设计大质量的平衡轴组件就能实现平稳运转，进一步压缩了整机的结构重量与占用空间。

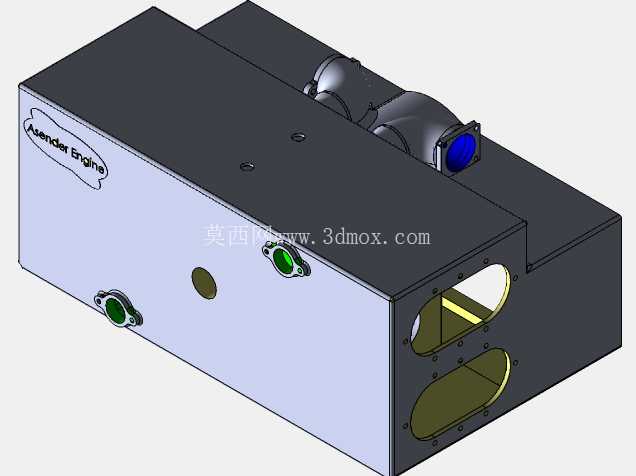

　　进排气端口的设计完全依托活塞运动实现开闭控制，没有额外配置气门组件、凸轮轴配气机构，当活塞运动到对应行程位置时，气缸壁上的进气口、排气口依次开启，完成扫气、进气、压缩、做功的完整二冲程循环，零部件数量比同功率的四冲程发动机减少近40%，结构故障率更低，日常维护的拆解、检修难度也大幅降低。机体外部采用一体化箱式壳体设计，将曲轴腔、齿轮传动腔、气缸冷却腔整合在同一铸件基体上，减少了分体式壳体的密封连接面数量，降低了运行过程中润滑油、冷却介质的泄漏风险；壳体侧面预留的多个法兰接口分别对应进气连接、排气连接、冷却介质通路、动力输出端安装位，安装时可根据配套设备的布局方向选择不同侧的接口进行管路连接，不需要额外制作转接法兰件。

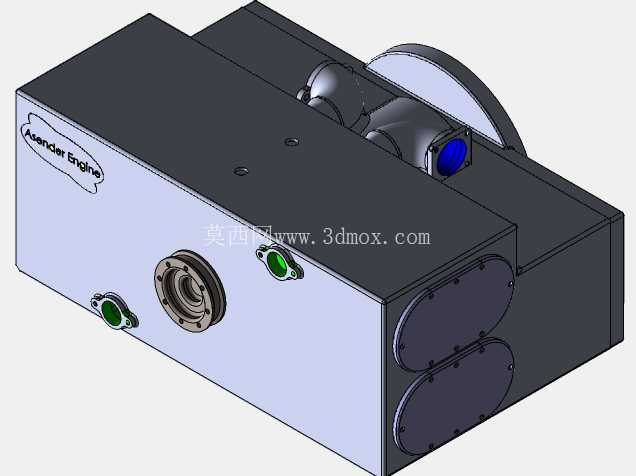

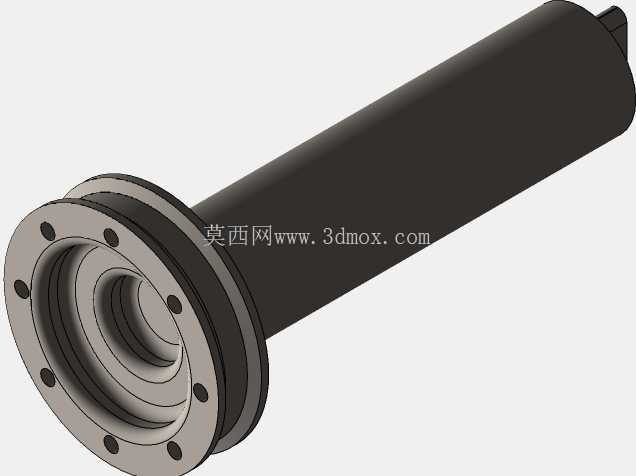

　　从安装边界来看，整机外形为规整的近似长方体结构，动力输出轴从壳体侧端的圆形法兰座中心伸出，输出轴的同轴度、端面跳动公差均按通用动力输出接口标准设计，可直接匹配标准规格的联轴器、离合器组件，不需要对输出端进行二次加工；壳体底部为平整安装面，预留的螺栓孔位间距符合小型内燃机通用安装尺寸规范，可直接固定在配套设备的安装机架上，安装时需要注意在机体周边预留不小于30mm的散热间隙，保证运行过程中壳体表面的热量能及时散出，避免过热导致的功率衰减、密封件老化加速问题。

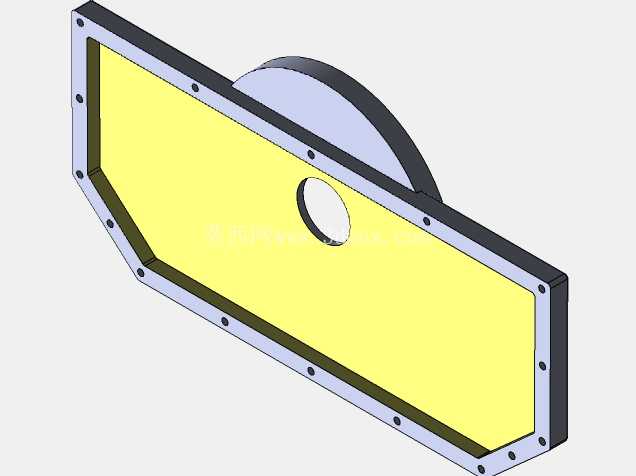

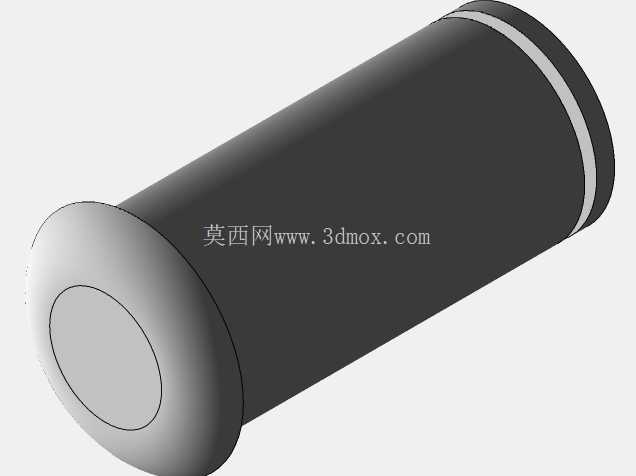

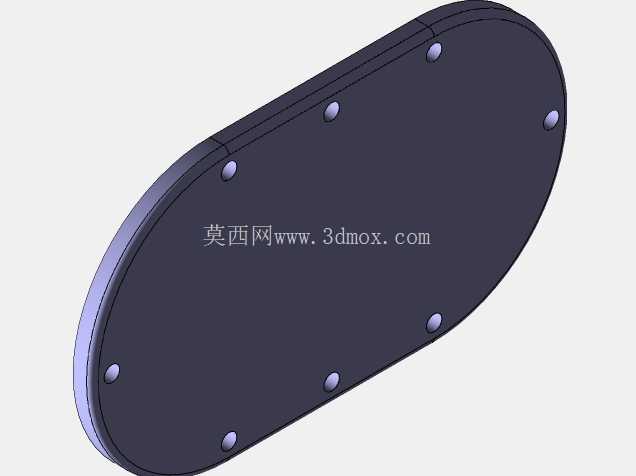

　　在实际功能表现上，该机型的二冲程工作循环让曲轴每旋转一圈即可完成一次做功，同转速下的扭矩输出特性比四冲程发动机更适合持续高负荷运行的场景，对置活塞的结构让燃烧室位于气缸中部位置，燃烧过程中活塞顶面均匀承受燃气压力，不会出现常规单活塞结构中活塞侧偏磨损的问题，活塞环的使用寿命更长，气缸套的磨损均匀性更好，长时间运行后的动力衰减幅度更小。设计过程中对活塞环的开口位置、扫气口的倾斜角度都做了针对性优化，扫气过程中新鲜充量能在气缸内形成合理的涡流，将燃烧后的废气尽可能彻底排出气缸，减少废气残留导致的燃烧不充分问题，同时降低新鲜充量随排气短路流出的损耗，提升燃油利用效率。壳体上设置的多个观察口盖板采用螺栓紧固连接，日常检查内部齿轮啮合状态、活塞运行情况时不需要完全拆解整机，只需拆下对应位置的盖板即可完成检查、调整作业，大幅降低了运维的时间成本。
