双孔弧形连接传动连杆结构设计

在各类需要往复动力传递、铰接联动的机械结构中，这类双孔弧形连杆是应用频次极高的基础传动构件，从中小型内燃机的配气机构、轻工机械的往复进给单元，到自动化产线的摆臂联动结构、压铸设备的模架联动组件，都能见到这类构件的身影。它的核心作用是在两个存在固定间距、需要做定角度摆动或定轨迹往复运动的铰接点之间，传递动力与运动约束，保证两端铰接部件的运动轨迹严格符合设计预期，避免传动过程中出现卡滞、轨迹偏移或应力集中断裂的问题。

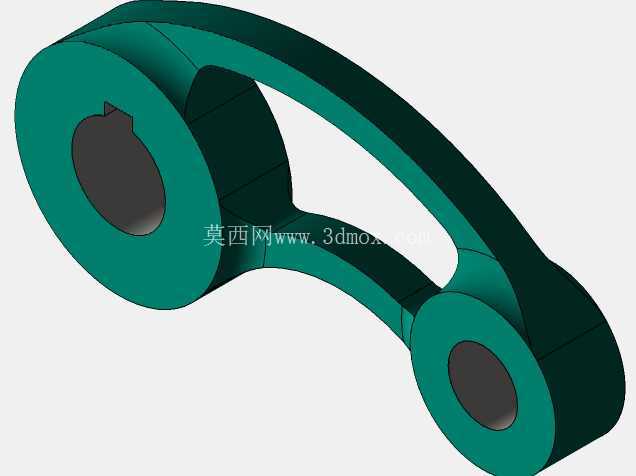

从结构设计逻辑来看，这类连杆采用两端同轴度严格管控的铰接孔设计，两孔的中心距是核心安装尺寸，直接决定了联动机构的摆动行程与传动比，设计时需要根据配套机构的运动行程反推中心距数值，同时要预留足够的安装间隙，避免铰接销轴装配后出现过盈卡滞或者间隙过大导致的传动回程误差。两端的铰接孔部位做了加厚的环形凸台设计，这部分是连杆受力的核心区域，工作过程中铰接孔会持续承受销轴传递的交变拉压载荷与局部剪切力，加厚凸台可以在不额外增加整体重量的前提下，大幅提升孔位的结构强度，避免长期交变载荷下出现孔位失圆、开裂的问题。

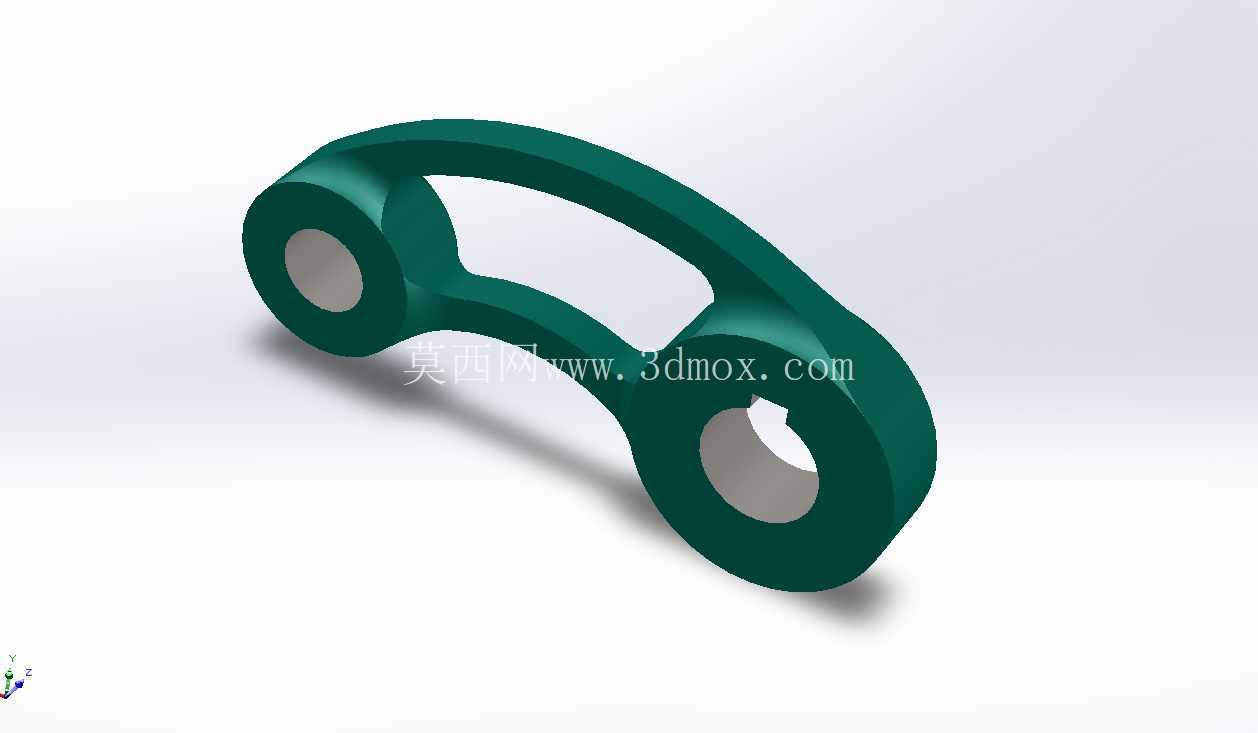

连接两个孔位的弧形杆身采用了变截面的流线型设计，并非等厚度的直杆结构，这种设计首先是为了避让运动路径上的其他周边构件，在连杆做往复摆动的过程中，弧形的杆身轮廓可以避开相邻的传动部件、机架结构，不会出现运动干涉；其次这种弧形结构的应力分布更均匀，相比直杆结构，在承受交变拉压载荷时，杆身的应力集中系数更低，不会在杆身与两端凸台的衔接位置出现应力突变，长期运行下的疲劳寿命更长。杆身中部做了内凹的减重槽设计，在保证杆身抗弯、抗扭截面模量满足载荷要求的前提下，尽可能去除非受力区域的材料，降低连杆自身的转动惯量，减少机构高速往复运动时的惯性冲击，提升传动过程的平稳性。

从安装边界来看，两端铰接孔的内径尺寸需要与配套的铰接销轴、轴套做公差配合，一般采用间隙配合的公差等级，保证销轴可以在孔内顺畅转动，同时配合间隙控制在合理范围内，避免间隙过大导致传动过程中出现冲击噪音。孔的端面需要做平整加工，保证与轴套端面、锁紧垫片的贴合度，避免装配后出现轴向窜动。连杆整体的厚度尺寸需要匹配安装位置的空间余量，保证摆动过程中杆身不会与两侧的机架壁、相邻传动件发生摩擦。在实际选型应用时，需要根据传递的最大载荷核算杆身的最小截面强度、两端孔位的挤压强度，确保在额定载荷下连杆的变形量在允许范围内，不会因为弹性变形过大导致传动精度下降。

这类连杆的材质一般选用高强度结构钢或者压铸铝合金，根据应用场景的载荷大小选择，重载场景下采用合金钢锻造后做调质处理，孔位做淬火硬化提升耐磨性，轻载高速场景下采用铝合金压铸成型，降低自身重量提升响应速度。设计建模过程中，需要重点校验两孔的平行度、中心距尺寸精度，同时做运动仿真模拟，验证整个摆动行程内杆身与周边构件的间隙，确保不存在运动干涉，还要做有限元应力分析，校核最大载荷下的应力分布，确认最大应力值低于材料的许用应力，保证结构的可靠性。
