偏心连接传动曲柄机械结构设计

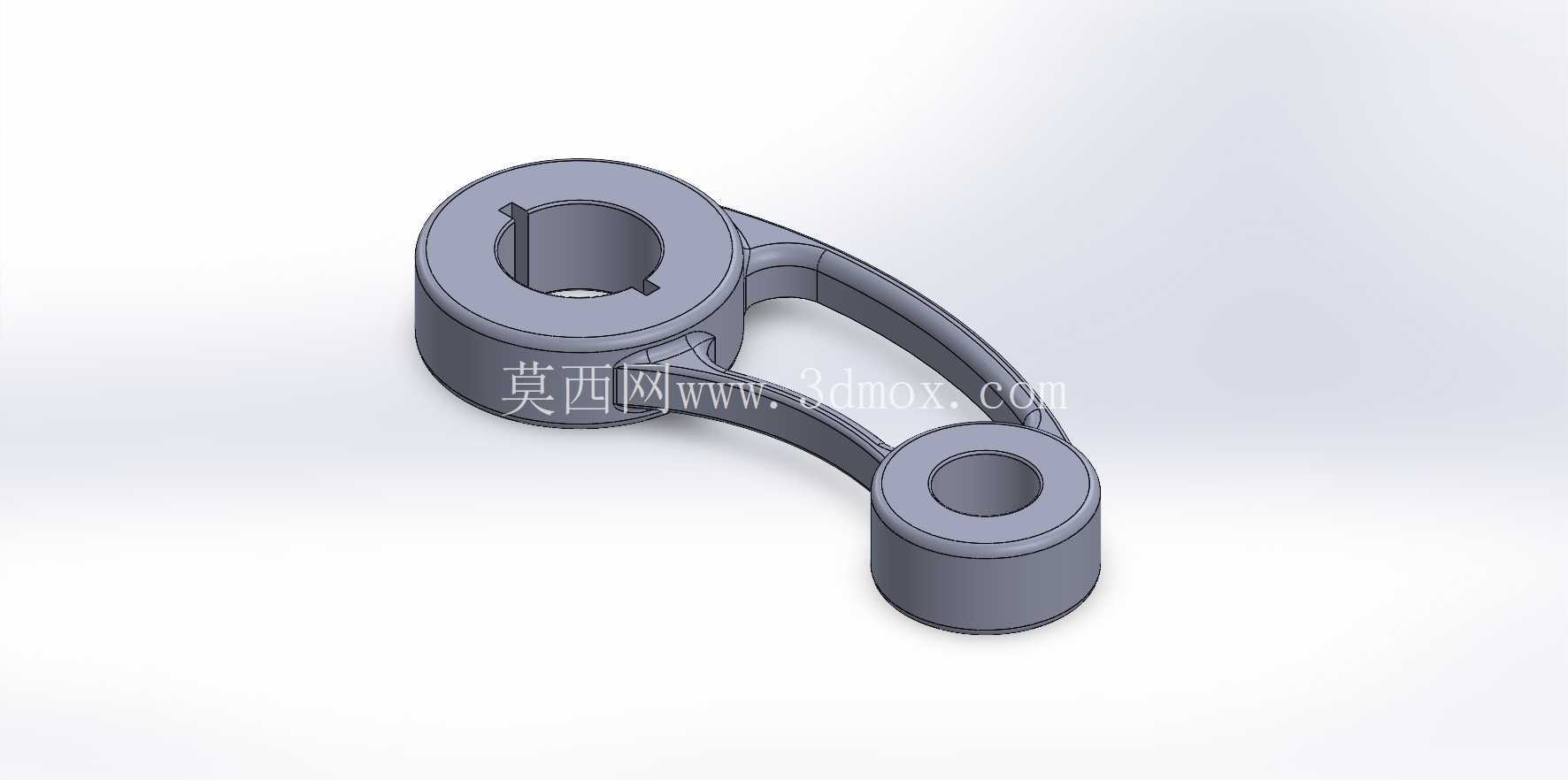

在各类需要实现回转运动与往复运动转换的机械结构中，曲柄是核心的传动执行部件，这款偏心双孔曲柄结构，主要适配中小型压力加工设备、轻工输送机构、手动工装夹具的动力传递场景，在小型冲压工装、脚踏式铆接设备、往复式送料机构中都能见到这类结构的应用。从实际使用场景来看，这类曲柄通常一端与动力输出轴刚性连接，另一端通过销轴与连杆部件铰接，将主轴的连续回转运动转化为连杆端的定行程往复摆动，相比单臂式曲柄结构，这款采用了一体式双臂连接的结构设计，两个安装轴孔之间通过对称分布的两条筋板完成力的传递，在传递相同扭矩的前提下，能有效降低单侧壁厚带来的应力集中问题，长期承受交变载荷时不容易出现臂部断裂的失效问题。

设计过程中首先要确定的是两个轴孔的中心距，这个参数直接决定了从动端的往复行程长度，实际选型时需要匹配设备的动作行程要求，中心距的公差需要控制在IT7级精度范围内，避免行程偏差导致的机构卡滞或者行程不足问题。大端轴孔是与动力输出轴配合的安装位，孔内设计有键槽结构，用来安装平键传递扭矩，孔的内径公差需要按照H7级精度设计，与轴的配合选用过渡配合，保证装配后不会出现轴孔相对窜动，同时孔的端面需要设计足够的接触宽度，保证轴肩或者锁紧螺母压紧时有足够的接触面积，避免运转过程中出现轴向窜动。小端轴孔是与连杆铰接的位置，孔内通常需要配套铜套或者滚针轴承，降低铰接位置的转动磨损，因此小端孔的内径精度同样需要按照H7级设计，孔的两端需要设计倒角，方便轴承或者铜套的压装，同时避免锐边割伤密封件或者安装人员。

连接两个轴孔的臂部采用了等强度设计思路，靠近大端轴孔的位置臂厚更大，向小端方向逐渐平滑过渡，臂部的截面采用工字型加强结构，在不增加整体重量的前提下提升臂部的抗扭和抗弯刚度，避免高速运转时臂部出现弹性形变导致传动精度下降。两个连接筋板的内侧做了圆弧过渡处理，避免直角位置的应力集中，在承受冲击载荷时，应力可以沿着圆弧面均匀分散，不会在转角位置出现裂纹。外形尺寸方面，大端轴孔的外径设计为孔径的1.8倍左右，保证轮毂有足够的强度承受键槽位置的挤压力，小端轴孔的外径为对应孔径的1.6倍，满足铰接位置的压装强度要求，整体安装边界需要考虑机构运转时的回转半径，设计设备机架时需要预留足够的避让空间，避免曲柄运转过程中与周边的机架、管线部件发生运动干涉。

实际装配时，大端轴孔与动力轴装配前需要清理键槽位置的毛刺，保证平键能够顺利嵌入键槽，装配后需要检查曲柄的端面跳动量，控制在0.1mm以内，避免高速运转时出现不平衡震动。小端与连杆连接时，销轴需要加装开口销或者锁紧挡圈，避免销轴在运转过程中脱出，铰接位置需要定期加注润滑脂，降低转动副的磨损，延长部件的使用寿命。这类一体式曲柄相比分体式的曲柄连杆结构，装配环节更少，整体刚性更好，适合在载荷波动不大、转速中等的传动场景中使用，在手动操作的工装设备中，这类结构还能利用自身的回转死点位置实现工装的自锁，保证加工过程中工装不会意外松开，提升操作的安全性。建模过程中需要重点关注各个圆角过渡位置的曲率连续性，避免建模时出现碎面或者尖角，在后续做有限元应力分析时，这些位置的网格划分需要做局部加密，准确核算应力集中位置的实际受力情况，确保结构强度满足设计载荷要求，通常这类曲柄的安全系数需要设置在3倍以上，应对设备运转过程中可能出现的瞬时冲击载荷。
