无人机空速测量PT60传感安装结构

该结构对应无人机飞行平台的空速探测安装组件，核心功能是为飞行控制系统提供实时动压采集的硬件承载，在固定翼、垂直起降复合翼无人机的长距离航测、巡检作业场景中，这类外露安装的探测组件需要同时兼顾气动干扰抑制、安装刚度、振动解耦多重需求，避免机身紊流、发动机振动影响空速采集精度，进而干扰飞控的空速解算逻辑，触发飞行保护阈值误判。

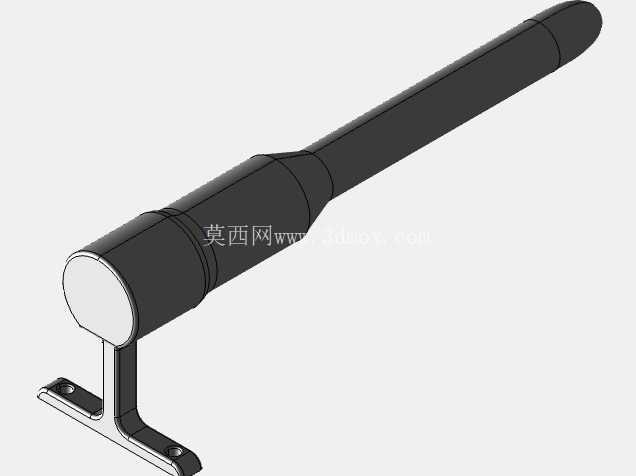

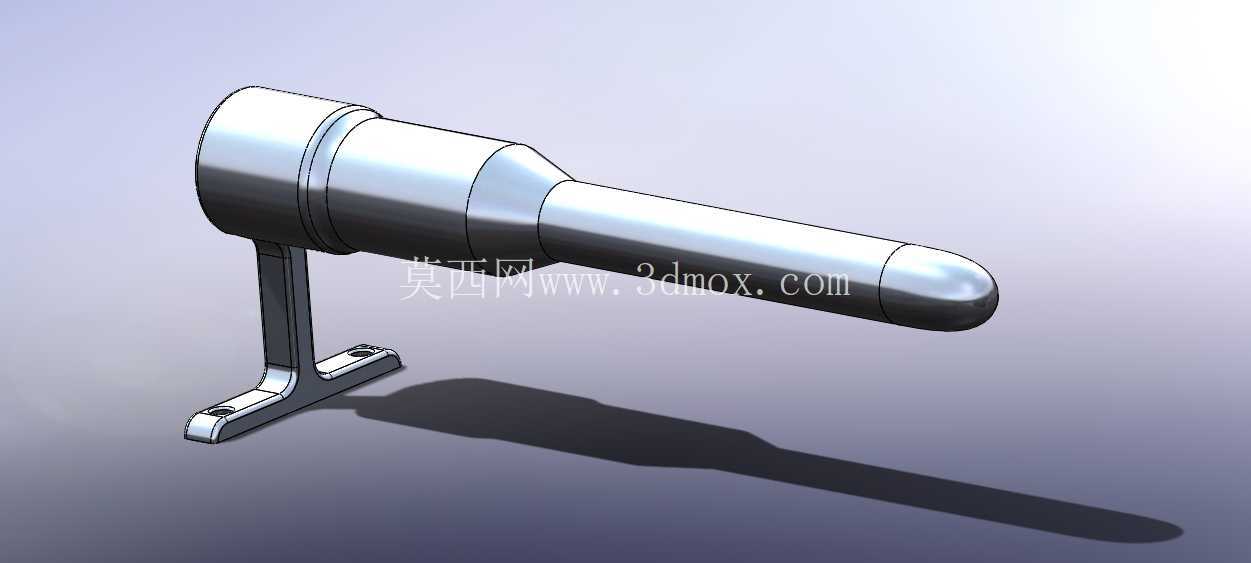

从结构构型来看，探测主体采用分段式回转体设计，头部做圆弧钝化处理，避免尖锐前缘在高速气流下产生激波扰动，同时降低飞行过程中雨滴、扬尘对探测端面的冲蚀磨损；中段为等径直筒段，内部预留气压采样通路的布设空间，筒壁做均匀壁厚设计，在保证结构强度的前提下尽可能降低外露部分的重量，减少对无人机机头位置的配平影响；尾部为锥度过渡段，逐步收窄直径与安装基座衔接，降低气流在结构根部的流动分离，减少尾部紊流对机身周边流场的干扰。

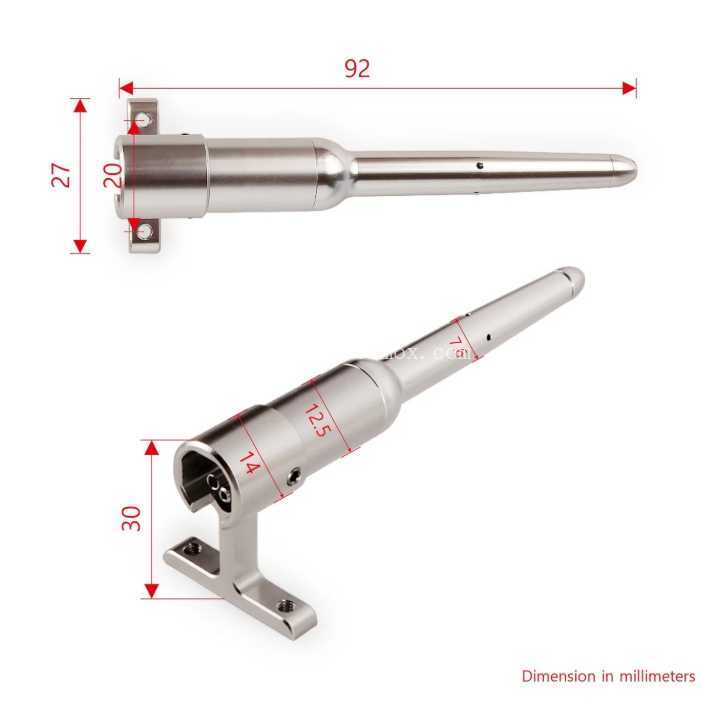

安装支座采用L型弯折钣金构型，底部设置两个对称的安装孔位，孔位间距匹配无人机机头前端的标准安装螺柱间距，安装面做压平处理，保证与机身安装面的贴合度，避免装配后出现应力集中导致的支架变形；竖直支撑臂做等截面设计，臂长经过流场仿真校核，保证探测头伸出长度足够避开机身附面层的低流速区域，确保采集到的气压数据对应来流的真实动压，同时支撑臂的截面做流线型修型，降低自身产生的气动阻力，减少对无人机续航时长的影响。

设计过程中优先保证探测轴线与无人机飞行轴线的平行度，安装支座的定位基准与探测主体的同轴度公差控制在0.1mm以内，避免安装角度偏差导致的空速测量系统误差；所有棱角位置均做倒圆角处理，一方面减少飞行过程中的应力集中，提升结构抗疲劳强度，应对起降、机动飞行过程中的振动载荷，另一方面避免尖锐边角在装配、维护过程中划伤操作人员或机身蒙皮。

安装边界方面，整体结构外露长度控制在合理区间，既满足附面层规避的距离要求，又不会因为伸出过长导致起降过程中触地磕碰；安装孔位采用通用化间距设计，可适配多数中小型民用无人机的机头安装位，不需要对原有机身结构做额外打孔修改；结构整体重量控制在较低水平，不会对无人机的重心位置造成明显偏移，减少飞控参数调整的工作量。在实际作业场景中，该结构可在常规降雨、扬尘环境下稳定工作，外露表面做阳极氧化处理，抵御高空低温、潮湿环境下的腐蚀，延长部件的使用寿命，降低外场作业的备件更换频率。
