桌面级框式熔融沉积成型打印设备结构

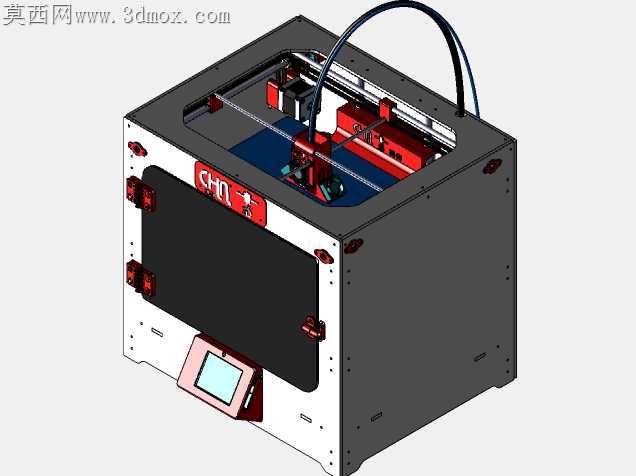

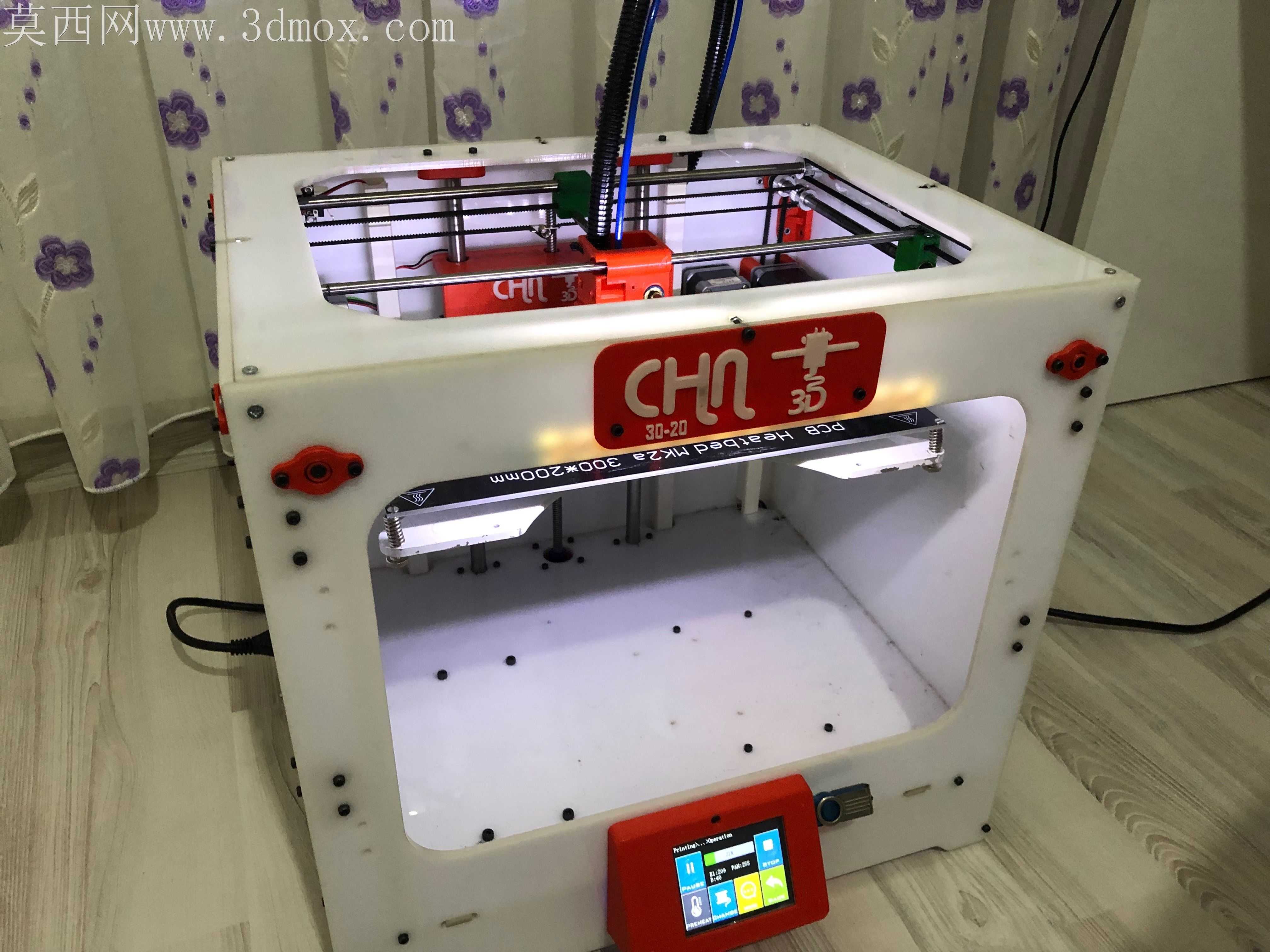

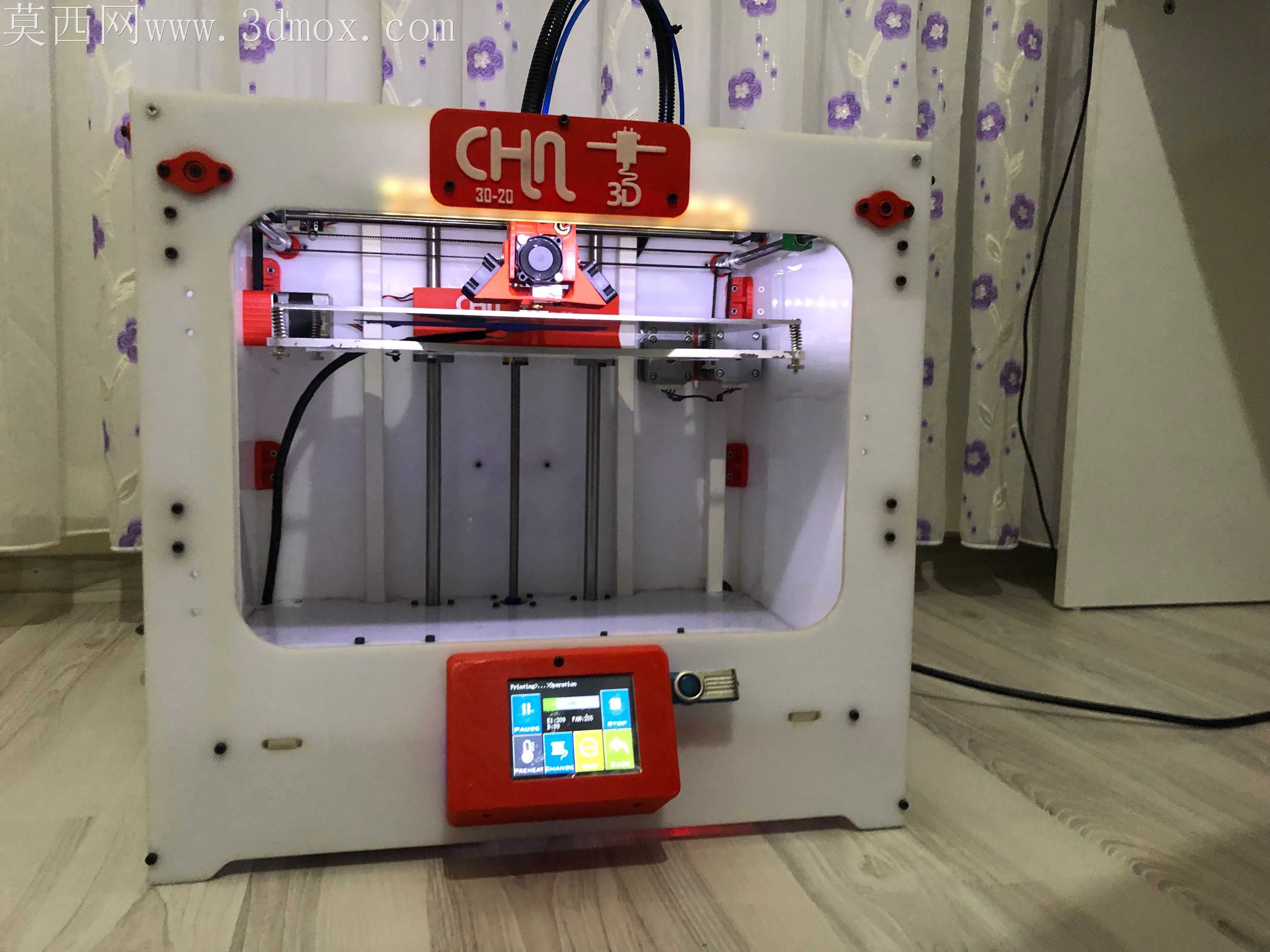

桌面级FDM设备长期存在框体形变导致的传动错位痛点，这款设备的框体采用整板拼接式设计，所有连接位都预留了沉头孔位，避免外凸螺丝剐蹭操作人员，同时框板边缘做了45度倒角处理，既弱化板材切割后的锐边风险，也能在拼接时形成定位止口，不用额外做治具就能快速对齐孔位，减少装配时的反复调校时间。正面预留的大尺寸观察窗没有做整面亚克力嵌装，而是留了足够的框边承托宽度，避免亚克力板受热翘曲后从框体脱落，窗沿内侧贴装的LED补光灯条做了内嵌槽设计，灯条完全藏在槽内不会被打印头移动时剐蹭，光线斜向投射到打印平台上，不会在观察时形成反光遮挡视线。

底部的触控屏采用嵌入式安装，屏幕外框和设备前面板齐平，没有突出的按键结构，避免日常操作时误碰开关，屏幕后方预留了足够的走线空间，排线不会和Z轴传动带产生干涉。X轴和Y轴的传动导轨都安装在框体的加强筋位上，导轨安装面做了0.2mm的下沉设计，装配时不用反复打表调校平面度，锁紧螺丝后就能保证导轨的直线度，减少打印时的层纹偏差。打印头的走线采用拖链内置布局，所有线材都藏在上方的拖链槽内，不会在移动时和框体产生摩擦，拖链的弯曲半径刚好匹配线材的最小弯折要求，长期往复移动也不会出现线材破皮的问题。

侧面的调节旋钮做了内凹式安装，旋钮表面和侧面板齐平，搬运设备时不会误碰触发行程复位，平台调平螺母的位置预留了手指操作空间，不用借助专用扳手就能完成调平操作。框体内部的电源安装位做了隔离挡板，把电源和打印区域完全隔开，避免打印时的塑料碎屑飘落到电源散热孔内引发故障，散热风扇的出风口正对驱动板的散热片位置，风道没有多余的遮挡结构，能快速带走驱动芯片长时间工作产生的热量，避免高温导致的电机失步问题。料架的安装位设在框体后侧上方，进料角度刚好对准打印头的进料口，不会因为进料角度偏差导致耗材送料阻力过大，出现断料或者出料不均的问题。
