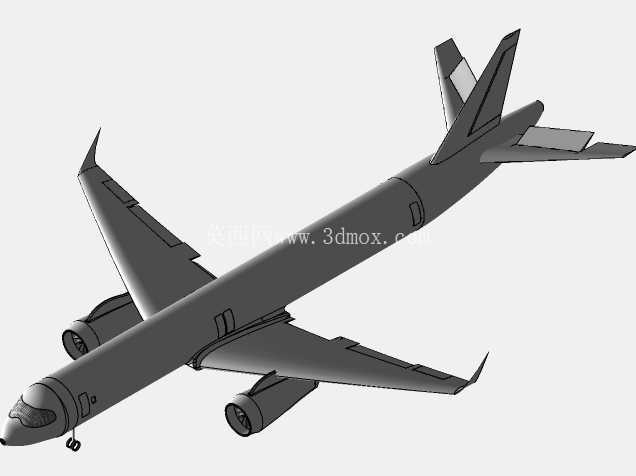

超长航程窄体民用客机三维结构设计

　　这款窄体民用客机的三维结构设计，核心瞄准中长程干线客运场景的实际运营需求，在常规窄体机的运营边界上做了针对性的结构优化，可覆盖单航段5000海里的超长距离航线运营，单舱布局下能够承载135名乘客，填补了传统窄体机航程不足、宽体机运营成本偏高的细分市场空白，适合执飞跨区域次干线、点对点瘦长航线，无需经停中转即可完成多数跨区域城际客运任务，能帮助航司灵活调配运力，在客流密度不足以支撑宽体机执飞的长航线上实现更优的投入产出比。

　　从整体气动布局来看，模型采用下单翼低置双发的常规布局，这种布局经过数十年民航运营验证，在结构维护便利性、发动机检修可达性、客舱噪音控制上都有成熟的应用优势，机翼设计采用了带翼梢小翼的后掠翼构型，能够有效降低巡航阶段的诱导阻力，提升高亚音速巡航状态下的燃油效率，匹配长航程的运营需求。机身采用等截面窄体 fuselage 设计，截面尺寸兼顾了客舱座椅布置的舒适性与机身结构的减重需求，客舱内部可按照航司需求灵活布置单舱、两舱布局，机身下部的货舱空间可同步承载乘客托运行李与适量腹舱货运，提升单航班的综合收益能力。

　　尾翼部分采用常规垂尾加平尾的布局，垂尾后掠角度匹配整机高速巡航的气动特性，方向舵与升降舵的操纵面预留了完整的结构铰接位置，可直接用于后续操纵系统的结构适配与运动仿真。起落架采用前三点式布局，前起落架布置在驾驶舱下方的机身承力结构处，主起落架安装在机翼根部与机身连接的承力框位置，能够承受着陆阶段的冲击载荷，起落架舱的结构预留了收放机构的安装空间，收放路径与周边结构无干涉，满足实际结构设计的间隙要求。在建模过程中，整机的结构分件完全按照实际飞机的制造拆分逻辑进行，机身段、机翼、尾翼、发动机短舱、起落架等部件均为独立可拆分的结构件，各部件之间的连接位置预留了对应的安装接口与承力结构，方便后续开展结构强度仿真、装配干涉检查等工作。发动机短舱采用翼下吊装的方式，挂架结构与机翼承力梁做了一体化的结构设计，短舱的气动外形做了整流优化，能够降低发动机与机翼之间的干扰阻力，短舱内部预留了发动机本体、反推装置、附属管线的安装空间，可适配当前主流的大涵道比涡扇发动机的安装尺寸。整机的外形尺寸边界严格遵循窄体机的机场适配要求，翼展、机身长度、垂尾高度均满足E类及以下机场的机位、滑行道、廊桥适配标准，无需对现有地面保障设备做大规模改造即可投入运营。

　　从设计思路上，这款机型没有盲目追求超大载客量，而是聚焦在航程与载客量的平衡点上，针对当前民航市场点对点航线增多、二线城市之间直飞需求增长的趋势，在保证窄体机机场适应性、运营灵活性的基础上，把航程提升到了以往宽体机才能覆盖的范围，同时通过结构优化控制整机的空重，降低单位座公里的燃油消耗。模型的曲面建模严格保证了气动外形的连续性，机身、机翼、短舱等关键气动面的曲面G2连续，可直接导入CFD仿真软件开展气动性能计算，各结构件的壁厚、承力筋位置均参考现役同级别机型的结构参数做了合理布置，没有出现结构设计上的常识性错误，对于航空类专业的课程设计、民航类的科普展示、航空装备的概念方案论证都有较高的参考价值，也可作为相关结构设计人员开展民用飞行器设计的基础参考模型，在此基础上可快速迭代修改不同的气动部件、调整机身长度、更换发动机构型，衍生出不同定位的细分机型。
