航空机载设备用防滑调节旋钮结构

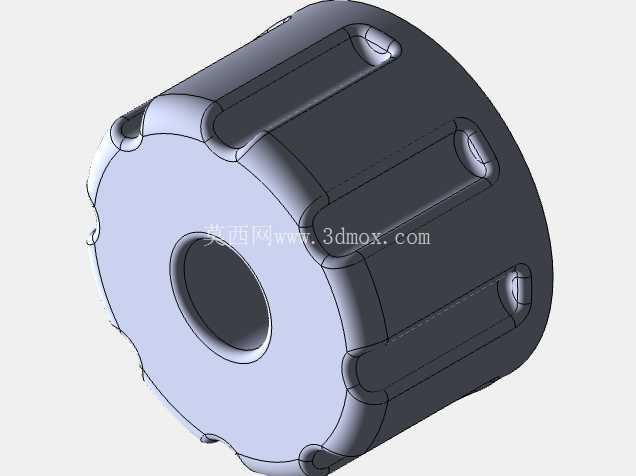

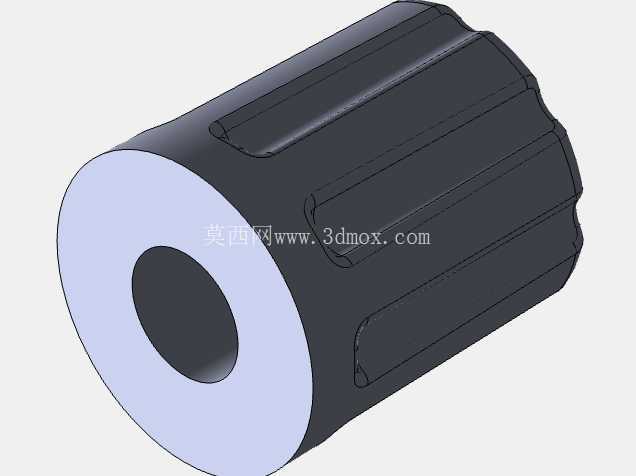

　　在民用及通航类飞行器的座舱操控系统中，这类旋钮是音频调节、通讯频段切换功能的核心人机交互部件，日常飞行过程中，飞行员佩戴飞行手套操作时，需要旋钮提供足够的周向摩擦力，避免操作打滑导致参数调节偏差，同时还要兼顾长期高频操作下的耐磨性能，以及座舱复杂振动环境下的安装可靠性。从结构设计来看，该旋钮采用周向均匀分布的内凹式防滑槽结构，区别于传统外凸式滚花或者凸筋设计，这种内凹槽的边缘做了圆弧过渡处理，一方面能够避免飞行员戴手套操作时出现硌手的问题，另一方面，内凹结构在压铸成型过程中更容易保证壁厚均匀，减少铸件内部缩孔、表面冷隔等缺陷，提升成品率。

　　旋钮中心设计有贯通的安装孔，孔壁预留了与电位器轴径匹配的公差带，安装时可以直接套在调节轴上，侧面预留的紧定螺钉定位槽能够保证旋钮与轴之间无相对转动，调节时的扭矩传递直接无虚位，避免长期使用后出现旋钮空转的问题。从安装边界来看，该旋钮的轴向高度控制在适配座舱面板安装空间的范围内，外径尺寸满足单指戴手套操作的人机工程要求，不会因为直径过大导致相邻操控部件的操作干涉，也不会因为直径过小导致操作时发力不足、调节精度下降。

　　设计过程中，周向防滑槽的数量经过多轮人机验证，槽的深度控制在1.2mm到1.5mm之间，既能够保证足够的摩擦力矩，又不会因为槽过深导致压铸时模具脱模困难，同时槽与槽之间的过渡圆角做了R0.8的处理，避免应力集中，提升旋钮在受到侧向冲击力时的结构强度，防止飞行过程中遇到颠簸误碰时出现旋钮断裂的情况。材质选用压铸铝合金，表面做哑光硬质氧化处理，一方面能够提升表面的耐磨性能，长期高频操作不会出现表面掉漆、磨损露底的问题，另一方面哑光处理能够避免座舱强光下出现反光干扰飞行员视线，符合航空座舱的视觉设计要求。

　　在实际装配场景中，该旋钮的安装端面做了0.2mm的沉台设计，安装后能够与面板表面保持0.1mm左右的间隙，避免旋钮转动时与面板发生摩擦，保证转动手感顺滑无卡滞，同时沉台结构能够遮挡面板与轴之间的安装缝隙，提升座舱内部的外观整洁度。考虑到机载设备的环境适应性要求，整个旋钮的结构没有薄壁锐角，所有外露边缘都做了倒钝处理，防止温度交变环境下出现应力开裂，同时均匀的壁厚设计也让压铸后的零件变形量控制在极小范围内，不需要过多的后加工工序就能满足装配精度要求，有效控制生产制造成本。这类旋钮除了应用在航空机载收音机的调节部位，也可以通用在同类机载电子设备的音量、频率、增益调节部位，结构的通用性较强，只需要调整中心安装孔的直径以及紧定螺钉的位置，就能适配不同规格的电位器、编码器轴径，不需要重新做整体的外形结构设计，能够缩短同类产品的开发周期。
