航空EFIS系统带防滑棱操控旋钮结构

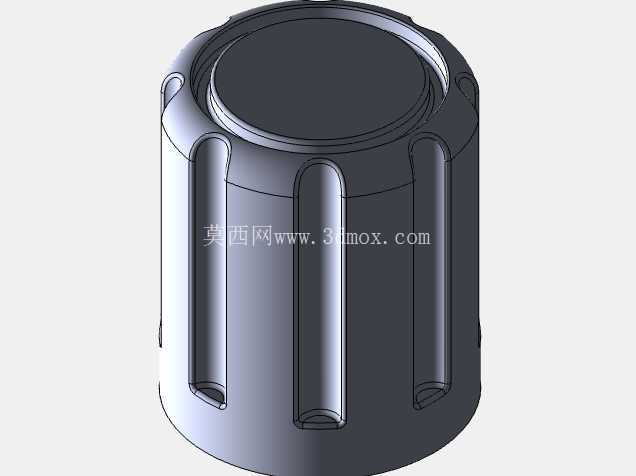

　　从功能特性来看，该旋钮采用周向均匀分布的竖向凸棱防滑结构，凸棱做了大圆角过渡处理，既避免棱角长期摩擦划伤手套或手部皮肤，又能在戴手套操作时提供足够的周向摩擦力，不会出现旋拧打滑的情况；旋钮顶部为平整封闭结构，可预留位置用于丝印功能标识或档位刻度，方便飞行员快速识别旋钮对应的调节功能；整体为中空套筒式结构，内部可与电位器轴、编码器轴做过盈配合或D型轴卡接，安装后无径向晃动，旋拧时的扭矩传递稳定，不会出现空程或跟转不到位的问题。该旋钮结构主要应用于航空电子飞行仪表系统（EFIS）的操控面板区域，作为飞行员与航电系统交互的核心手动操控部件，承担参数调节、功能切换、模式确认等高频操作任务，在通航飞机、民用支线客机的航电操控台、部分模拟飞行训练设备的操控面板上均有同类型结构的应用，日常使用中需要承受飞行员戴薄款飞行手套时的反复旋拧操作，对操作手感、防滑可靠性、长期使用的耐磨度都有明确的工程要求。

　　设计过程中首先考虑的是航空场景下的操作可靠性，首先确定周向防滑棱的数量与凸起高度：防滑棱数量设置为6条，均匀分布在圆柱侧壁，凸起高度控制在2.5mm，既保证足够的摩擦力，又不会因为凸起过高导致旋钮整体外径过大，占用操控面板过多的安装空间；防滑棱的根部做了R1.2的圆角过渡，避免压铸成型时出现应力集中，同时减少使用过程中棱边磕碰崩缺的风险。旋钮的整体外径参考航电操控台的通用安装尺寸设置为22mm，总高度为28mm，内部安装孔直径为6mm，适配行业通用的6mm轴径编码器、电位器部件，安装时从面板后侧将轴件插入旋钮内孔，通过侧面的顶丝孔锁紧即可完成固定，安装边界要求面板预留的安装开孔直径不小于18mm，旋钮与周边相邻操控件的中心距不小于30mm，避免操作时误碰到相邻的按键或旋钮。

　　结构壁厚设计上，主体侧壁厚度设置为2mm，防滑棱位置局部加厚至3.5mm，保证整体结构强度，在承受最大2N·m的旋拧扭矩时不会出现开裂或变形；顶部端面厚度为2.5mm，可承受日常按压操作的10N垂直压力而不出现凹陷。压铸成型的工艺适配性上，该结构采用侧向无倒扣的设计，所有防滑棱的拔模斜度设置为1.5°，模具开模时可以直接沿轴向脱模，不需要额外设计侧向抽芯结构，能够有效降低压铸模具的加工成本，提高量产时的成型效率；成型后仅需要对端面与内孔做简单的去毛刺处理即可满足装配要求，不需要复杂的后加工工序。

　　实际使用过程中，该旋钮的旋拧阻尼感可以通过内孔与轴件的配合松紧度进行调整，配合带档位的编码器使用时，每一次档位切换的反馈清晰，飞行员不需要目视观察旋钮位置，仅凭手部触感就能确认操作是否到位，符合航空场景下的盲操作要求；整体采用金属压铸成型，表面做哑光氧化处理，不会在驾驶舱强光环境下产生反光干扰飞行员视线，同时金属材质的耐磨性能优异，能够承受数万次的反复旋拧操作而不出现明显的磨损，满足航电设备长寿命使用的要求。结构设计时还考虑了不同使用场景的适配性，除了航空EFIS面板外，同结构尺寸的旋钮还可以应用在工业设备操控面板、车载影音操控区域、专业音频设备的调节面板上，只需要调整内孔尺寸与表面标识即可适配不同的安装轴件，结构通用性较强。
