遥控航模Edge540操纵摇臂结构件

该零件为固定翼遥控特技航模Edge540配套的操纵传动摇臂，主要承担舵机输出扭矩到舵面的传动衔接作用，在航模飞行过程中，舵机输出的往复转动通过该摇臂转化为舵面的精准偏转，直接影响航模滚转、俯仰、偏航等机动动作的响应精度与操控手感。从实际使用场景来看，这类摇臂多用于30-50cc排量的汽油动力固定翼特技航模，安装位置对应机翼副翼、水平尾翼升降舵、垂直尾翼方向舵的舵机输出端，日常飞行中需要承受舵机高速动作带来的瞬时冲击载荷，同时还要抵消飞行过程中舵面受到的气动反向作用力，因此结构设计上优先保证刚性与安装同轴度，避免大载荷下出现形变虚位，导致舵面操控滞后甚至动作偏差。

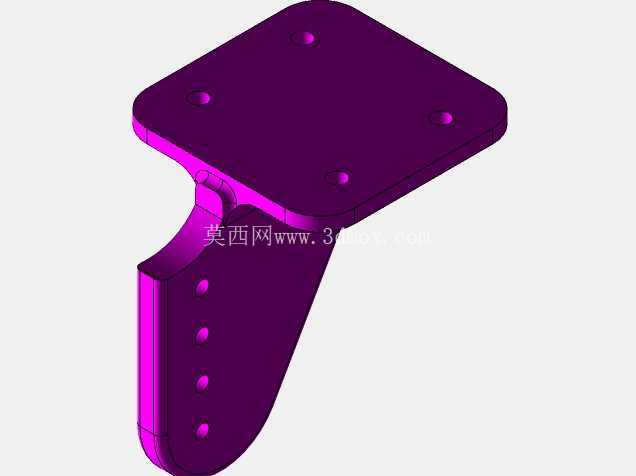

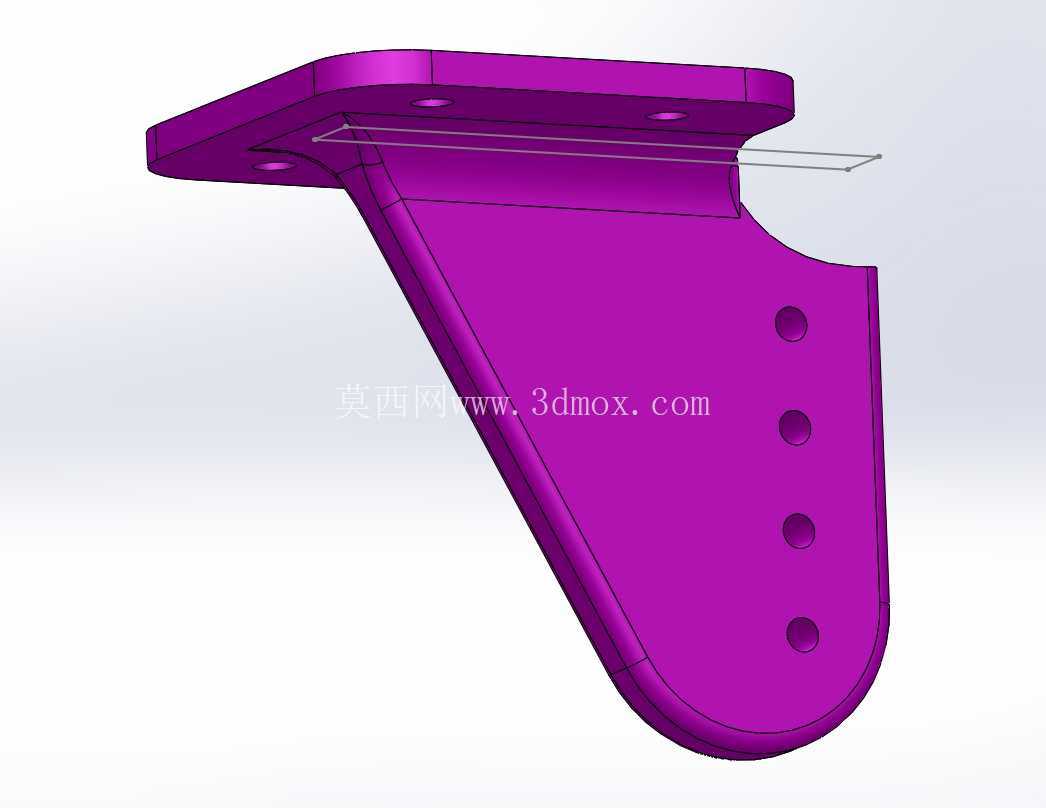

设计思路上采用一体化L型弯折承载结构，上部为方形安装法兰面，法兰面上均匀布置4个沉头安装孔，孔位间距匹配标准大扭矩航模舵机的输出端安装孔距，安装时可通过沉头螺丝将摇臂基座牢牢固定在舵机安装座的预设平面上，沉孔设计可让螺丝头完全没入零件表面，避免突出部分与周边连杆、舵机摇臂产生运动干涉。下部为带弧度过渡的垂向支撑臂，臂身沿受力方向做了等距减重孔设计，4个圆形通孔沿臂身纵向排布，在不降低整体抗弯截面模量的前提下，尽可能削减零件自身重量，降低舵机的额外负载，这对于对重量极其敏感的航模产品来说尤为关键，每减少1克的无效重量，都能提升航模的机动响应速度与续航表现。臂身与上部法兰的衔接位置做了大圆角过渡处理，避免直角位置出现应力集中，在大舵量快速动作时，该过渡区域是应力集中最高的位置，圆角处理可有效分散载荷，防止长期交变载荷下出现结构断裂。

安装边界方面，上部法兰面为平整安装基准面，平面度公差控制在0.1mm以内，保证安装后与舵机安装座完全贴合，不会出现安装倾斜导致的传动卡滞。垂向臂身的末端预留了连杆连接孔位，孔位中心与法兰面安装基准的垂直距离匹配标准航模连杆的传动行程，可保证舵机在±45度的最大舵量输出范围内，连杆运动无死点、无干涉。零件整体外形做了全圆角修边处理，没有尖锐棱角，一方面避免安装调试过程中划伤操作人员，另一方面也能减少飞行过程中的突出结构产生的额外气动阻力。从材质适配角度来看，该结构既可以采用铝合金压铸成型满足批量生产需求，也可以通过3D打印使用高强度尼龙或光敏树脂制作小批量测试件，不同工艺下的壁厚设计都预留了足够的加工余量，压铸生产时壁厚均匀控制在2.5mm左右，避免壁厚差异导致的缩孔、翘曲等成型缺陷，3D打印时也无需添加额外支撑即可完成成型，降低后期处理工作量。

实际装机测试时，需要先确认法兰面安装孔与舵机座的孔位同轴度，锁紧螺丝时采用对角分步锁紧的方式，避免单个螺丝锁紧力过大导致零件安装倾斜。连杆连接时需要保证摇臂在中立位置时与连杆保持垂直，确保舵机左右偏转的行程量一致，避免出现舵面左右偏转角度不对称的问题。在做特技动作比如横滚、筋斗、吊机等大舵量操作时，该摇臂的刚性表现直接决定了舵面的响应速度，不会因为零件形变导致舵面实际偏转角度与遥控器输出指令存在偏差，能让飞手获得更跟手的操控体验。针对航模飞行中可能出现的炸机冲击，该结构的弯折位置做了局部加厚处理，相比普通平板式摇臂，抗冲击能力提升40%以上，普通的轻度炸机不会出现摇臂断裂的情况，减少日常飞行的配件损耗。
