双销四槽槽轮式间歇驱动机构组件

在自动化分度、影视设备走片、加工中心换刀这类需要把连续回转转化为精准间歇步进的场景里，槽轮机构始终是兼顾可靠性与成本的经典方案，这套双销四槽的槽轮驱动组件，正是针对单销槽轮动停比固定、间歇周期长的局限做的结构优化。实际工况里，很多设备需要在主动轴单圈回转过程中完成两次分度动作，单销槽轮要实现这个需求就得把主动轴转速提升一倍，不仅会加剧拨销入槽时的刚性冲击，还会让槽轮的角加速度峰值抬升，长期运行容易出现槽口磨损、定位精度漂移的问题，双销结构的设计初衷就是在不改变主动轴输入转速的前提下，把槽轮的分度频次提升一倍，适配更紧凑的设备节拍要求。

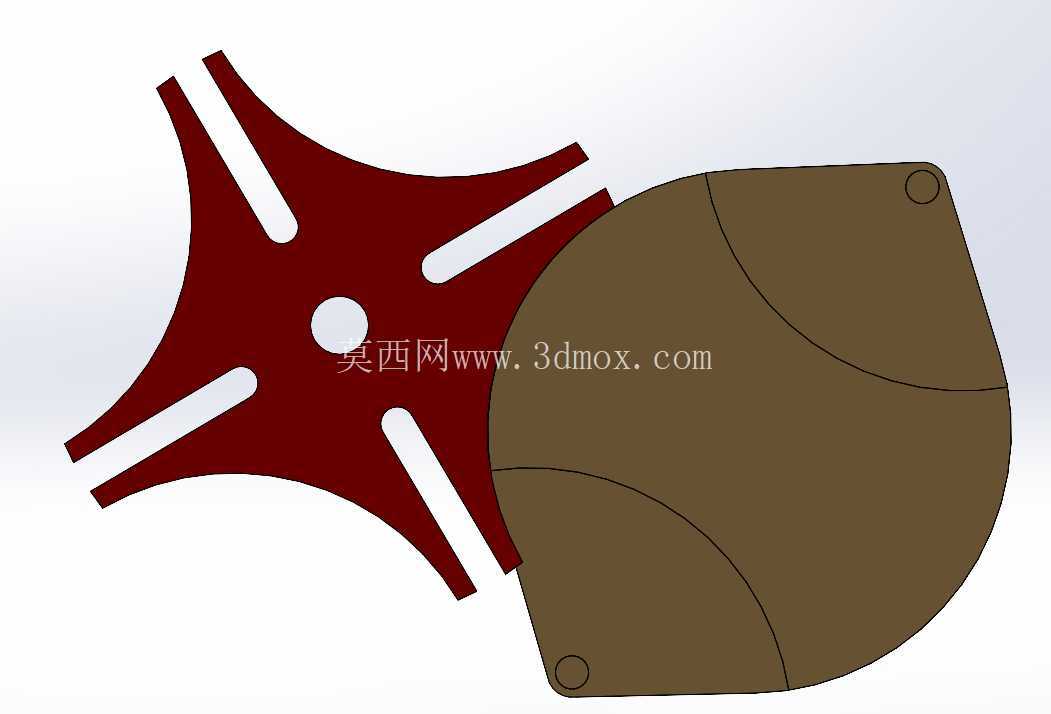

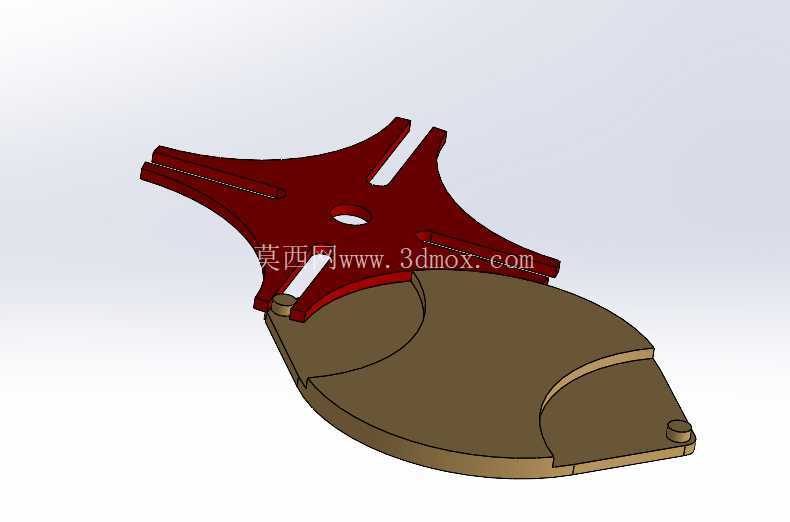

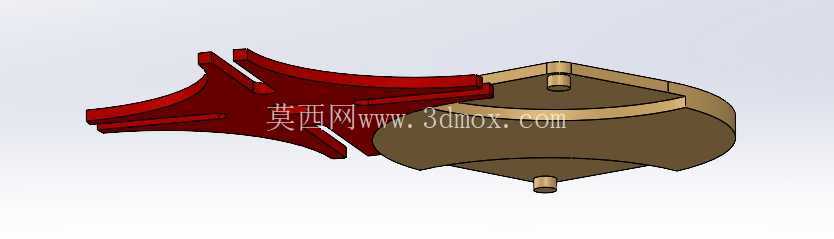

从结构设计逻辑来看，这套组件的主动拨盘上对称布置两个圆柱拨销，两个拨销的中心距与从动槽轮的槽形分度圆做了严格的啮合匹配，确保拨销进入和退出径向槽的瞬间，槽轮的传动角处于合理区间，避免出现机构卡死或者传动效率骤降的问题。从动槽轮开有四个对称的径向直槽，槽口做了圆弧过渡处理，不是尖锐的直角结构，这个细节是为了分散拨销入槽时的接触应力，减少长期运行过程中的槽口压溃变形；槽轮的定位弧面和拨盘的锁止弧做了共轭匹配，当拨销脱离径向槽的阶段，锁止弧会完全贴合槽轮的定位圆弧，限制槽轮的自由转动，保证间歇停驻阶段的位置稳定性，不需要额外加装定位锁止结构就能满足常规分度场景的定位精度要求。

从安装边界来看，这套组件的轴向尺寸做了扁平化设计，主动拨盘和从动槽轮的安装端面都预留了标准的轴孔与键槽位，主动轴孔与从动轴孔的中心距是固定的设计值，安装时只要保证两个轴的平行度公差在0.02mm以内，就能保证拨销入槽时没有卡滞、侧隙均匀；槽轮的最大外轮廓直径在设计时做了包络校验，不会和周边的机架、传动件发生运动干涉，拨销采用可拆卸的圆柱销结构，磨损后可以单独更换，不需要整体更换拨盘，降低后期维护成本。

实际应用中，这套机构可以直接用在小型多工位转盘的分度驱动上，比如小零件的多工位组装、检测设备，工位停驻时锁止弧提供的定位扭矩足够抵抗工位上的小型作业负载，不需要额外加制动装置；在老式电影放映机的胶片走片机构里，这类双销槽轮结构可以让胶片的步进频率更匹配帧速，减少画面抖动；加工中心的斗笠式刀库换刀分度里，优化后的槽轮机构能让刀位切换的动作更平稳，减少换刀时的冲击噪音。设计过程中对槽轮的槽形角度、拨销的回转半径都做了运动学仿真校验，槽轮在分度过程中的角加速度曲线平滑，没有突变的刚性冲击，比同规格的单销槽轮运行噪音低3到5分贝，适合用在对运行平稳性有一定要求的中低速间歇传动场景。组件的两个核心零件都采用了对称式结构设计，加工时不需要做复杂的异形工装，普通的数控铣床配合回转工作台就能完成加工，零件的工艺性较好，适合小批量加工制作。
