6×6mm贴片式轻触按键结构设计

　　在消费电子、工业控制板卡、小型家电的人机交互回路里，这类6×6mm规格的贴片轻触按键是出镜率极高的基础交互元件，很多工程师在做PCB布局、结构堆叠的时候，都会优先选用这个成熟尺寸的按键，毕竟供应链成熟、装配公差可控、手感一致性有保障。从实际应用场景来看，这类按键几乎覆盖了所有需要短行程触发的输入场景：路由器的复位键、小家电的功能选择键、工控板的调试触发键、玩具的控制按键，甚至很多车载小模块的手动触发按键，都会选用这个尺寸的产品，核心原因就是它的安装边界足够小，不会占用过多PCB板面空间，同时贴片式的引脚设计可以兼容SMT回流焊工艺，不需要额外做波峰焊治具，能大幅提升整板装配的效率。

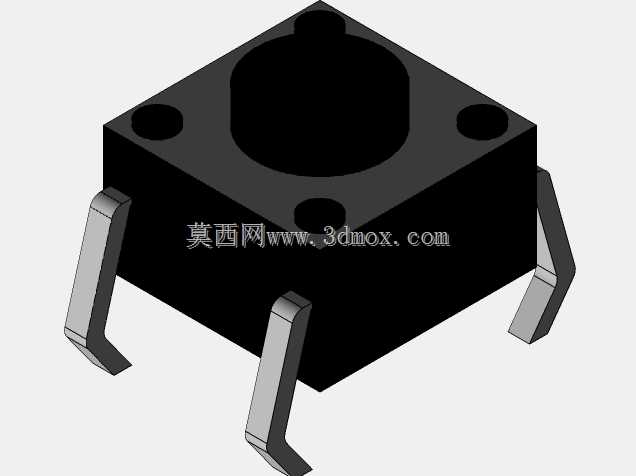

　　从结构设计的角度拆解这个按键的模型，首先要明确它的核心功能是实现瞬时通断，也就是按下时两个引脚导通，松开后依靠内部弹片复位断开，所以整个结构的设计核心围绕三个维度展开：按键行程的一致性、按压手感的反馈清晰度、焊接后的结构强度。先看外形尺寸，主体基座是6mm×6mm的正方形，基座高度加上按键帽的总高度控制在常规贴片按键的标准范围内，四个引脚从基座侧面向外伸出后做90度弯折，最终的焊接面和基座底部齐平，这样在SMT贴装的时候，吸嘴可以直接吸附按键顶部的平面，不需要做特殊的吸嘴定制，贴装精度能控制在±0.1mm以内，完全满足常规PCB焊盘的公差要求。

　　设计的时候首先要考虑安装边界的预留，很多新手工程师容易犯的错误是只留按键本体的尺寸空间，忽略了按键按压时的周边避让，还有焊盘的外延空间。实际上这个按键的四个弯折引脚，每个引脚的焊接焊盘需要在引脚外侧预留至少0.3mm的阻焊延伸，同时按键本体距离周边的结构件壁、其他高的元器件至少要留0.5mm的间隙，避免回流焊的时候元器件偏移导致卡键，也避免按压按键的时候碰到周边元件造成卡滞。另外按键顶部的按键帽直径比基座小一圈，按压的时候的受力中心正好对准内部的弹片中心，这样不管是按在按键帽的边缘还是中心，都能保证触发力一致，不会出现按边角按不动的情况。

　　从结构细节来看，基座采用耐高温的工程塑料材质，能够承受回流焊260度的高温不会变形，四个引脚采用铜合金镀锡处理，既保证了焊接的可靠性，也有足够的弹性，在引脚弯折的时候不会出现断裂。内部的弹片采用圆形的不锈钢弹片，行程控制在0.25mm左右，触发力大概在160gf，这个力度是行业内经过大量验证的最优手感区间，既不会因为力度太轻导致误触发，也不会因为力度太重让用户按起来觉得费劲。很多人可能觉得这种小按键结构简单，实际上要保证几十万次的按压寿命，弹片的材质选择、弧度设计、表面处理都有很多讲究，弹片的弧度如果太大，按压行程就会变长，手感偏软；弧度太小的话，行程太短，按压的时候没有清晰的段落反馈，用户会觉得按键没反应。

　　在做三维建模的时候，首先要把安装基准面定在引脚的焊接底面，也就是和PCB接触的那个平面，所有的尺寸标注都要以这个面为基准，这样结构工程师导出STEP文件给PCB工程师的时候，对方可以直接把模型对齐到PCB的板面，不需要额外调整基准。四个引脚的弯折角度要严格控制在90度±1度，弯折处的圆角不能太小，否则生产的时候引脚容易因为应力集中断裂，也不能太大，否则引脚的焊接面会抬升，导致回流焊的时候虚焊。按键帽和基座之间的配合间隙要控制在0.1mm左右，间隙太大的话按键会晃，手感松散；间隙太小的话，高温焊接后基座轻微变形就会导致按键卡滞，按下去弹不起来。

　　实际选型的时候，除了外形尺寸，还要考虑按键的密封需求，如果是用在厨卫类的小家电上，需要选带硅胶密封垫的版本，这个基础模型是敞开式的结构，适合用在室内干燥环境的电子产品里，如果是潮湿环境的应用，需要在基座和按键帽之间增加一圈密封硅胶，这时候安装高度会增加0.3mm左右，布局的时候就要提前预留好高度空间。另外还要考虑按键的按压力度选项，不同的应用场景可以选不同力度的弹片，比如手持设备的按键可以选力度稍小的100gf版本，设备上的功能键可以选160gf的常规版本，防止误碰的复位键可以选250gf的重力度版本，不过不管选哪个力度版本，安装尺寸和引脚定义都是完全兼容的，不需要修改PCB设计。

　　很多结构工程师在做这类小元件的建模时，容易忽略引脚的共面度要求，实际上四个引脚的焊接面必须在同一个平面上，共面度公差要控制在0.1mm以内，否则SMT贴装的时候就会出现某个引脚虚焊的问题，所以建模的时候四个引脚的底部平面要做共面约束，生产的时候也要对共面度做全检。另外按键顶部的平面要做足够的平面度处理，保证SMT吸嘴吸附的时候不会漏气，否则会出现吸料偏位、掉料的问题，影响生产线的贴装效率。

　　从装配的角度来说，这类贴片按键在过回流焊的时候，要注意炉温曲线的设置，不能让高温区停留时间太长，否则基座塑料变形会导致内部弹片移位，按键失效。焊接完成后做功能测试的时候，要按压按键的各个角度，保证每个角度按压都能可靠触发，松开后能顺利复位，没有卡滞的情况。在结构堆叠的时候，如果按键上方要加硅胶按键帽或者外壳的按键柱，要注意按键柱和轻触按键之间要留0.1-0.2mm的间隙，不能把按键柱直接压在轻触开关上，否则会导致按键长期处于受力状态，缩短弹片的寿命，甚至出现常通的失效情况。
