盘头一字槽圆柱杆紧固螺栓结构设计

在各类机械设备装配、五金结构连接场景中，这类盘头一字槽螺栓是应用频次极高的紧固连接件，区别于外六角、内六角等螺栓头型，盘头的大端面接触设计能在被连接件表面形成更大的压紧受力面，避免薄型板材、软质基材在锁紧过程中出现压痕甚至局部压溃的问题，尤其适合铝合金薄板、工程塑料件、低压铸造壳体这类表面强度不高的零部件连接场景。从实际使用场景来看，这类螺栓常出现在小型家电外壳装配、低压压铸模具附件固定、电子设备机箱内部组件连接、普通工装夹具的非重载定位锁紧环节，不需要搭配大扭矩工具锁紧，普通一字螺丝刀即可完成装拆，日常维护调整的操作门槛很低。

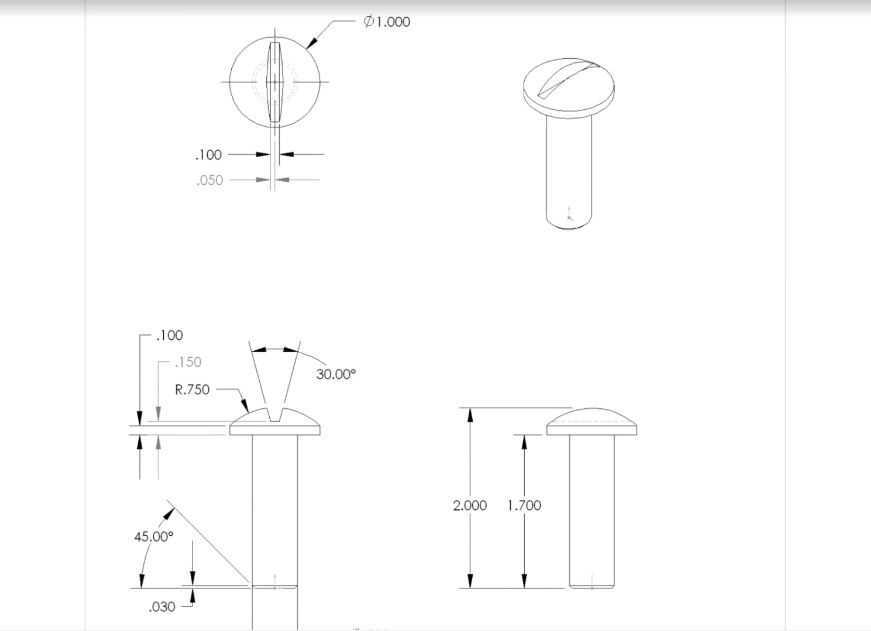

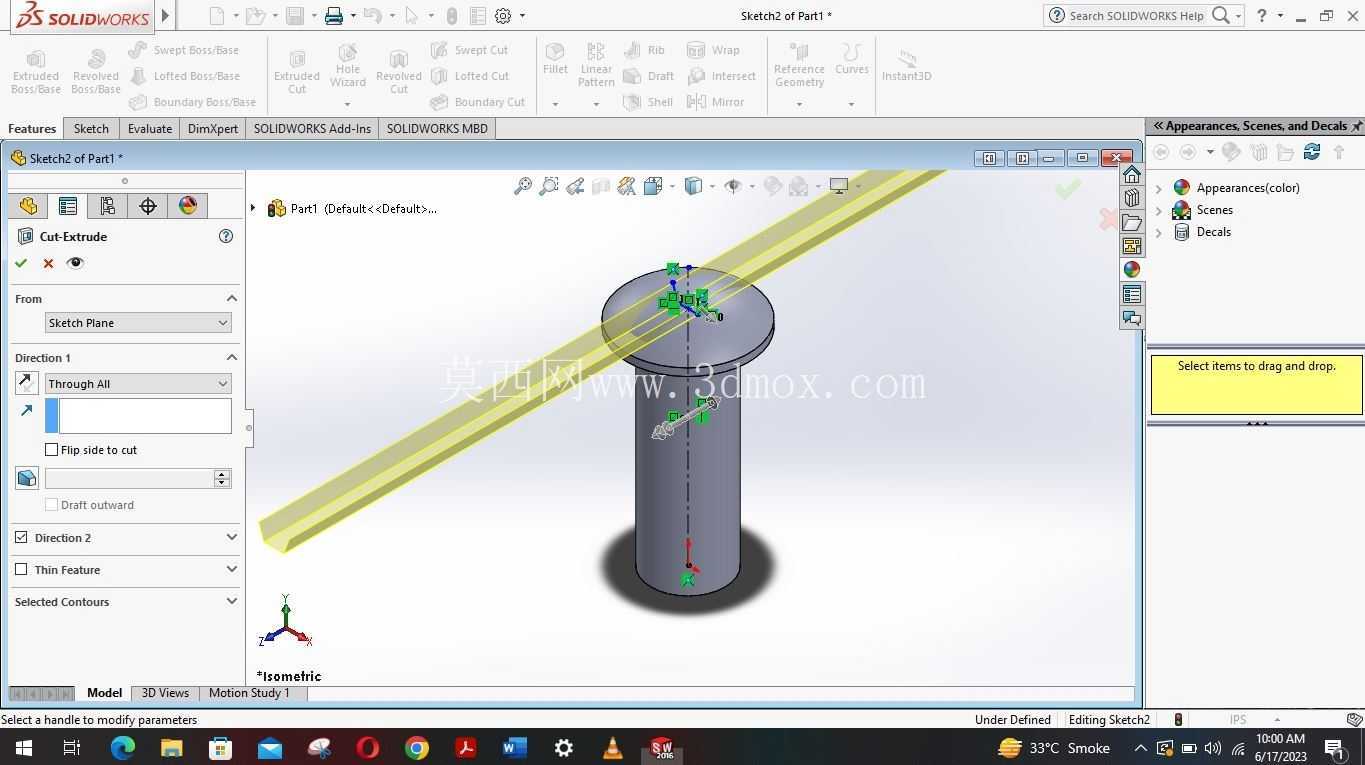

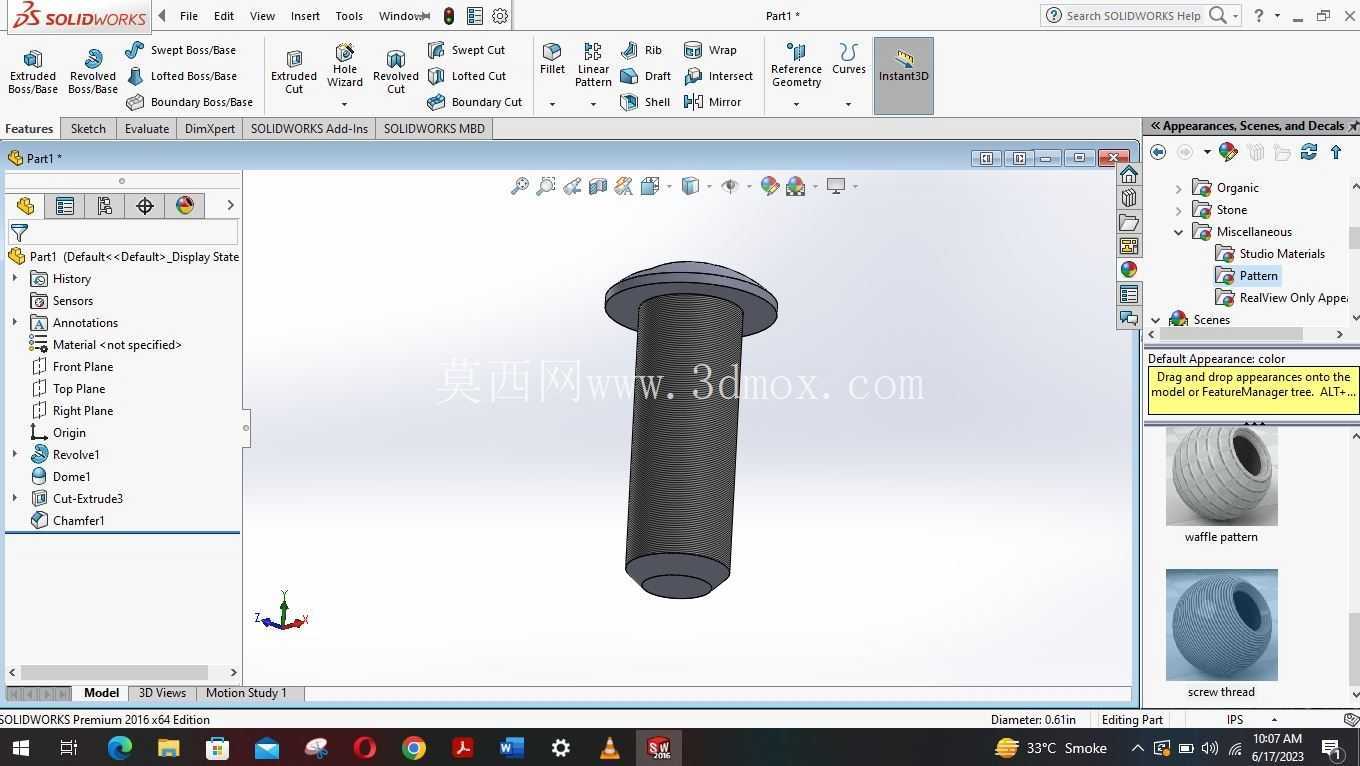

设计这类螺栓时，首先要明确安装边界的约束条件：盘头的外径要比杆部直径大出足够尺寸，保证压紧面的有效接触面积，同时盘头厚度不能过薄，否则一字槽加工后槽口边缘的结构强度不足，锁紧时容易出现槽口崩边、打滑的问题；杆部的长度要根据被连接件的总叠厚来确定，拧入内螺纹后要保证至少有3到5个完整螺纹牙的啮合长度，避免螺纹啮合不足导致锁紧失效，同时杆部末端要做小角度倒角，方便装配时快速对准内螺纹孔，不会刮伤螺纹入口的牙型。一字槽的开设位置要严格与盘头端面垂直，槽宽要匹配常用一字螺丝刀的刀头厚度，槽深控制在盘头厚度的三分之一到二分之一之间，过深会削弱盘头的结构强度，过浅则螺丝刀咬合不足，锁紧时容易滑脱。

从功能特性上看，这种螺栓的盘头端面在装配完成后会完全贴合被连接件的表面，不需要额外加装平垫片就能分散压紧力，减少装配时的零件数量，提升装配效率；杆部如果设计为全螺纹结构，可适配不同叠厚的连接场景，如果是半螺纹结构，光杆段可以起到定位销的作用，限制两个被连接件之间的径向错位，适合有同轴度要求的部件连接。在压铸模具的附件装配场景中，这类螺栓常用来固定模具上的行程开关支架、冷却水路堵头压片、小型标识铭牌等非重载部件，因为这些位置不需要承受大的锁紧力，一字槽的装拆方式足够使用，且盘头的外露端面平整，不会在模具开合模过程中勾挂料屑、冷却水管等周边部件。

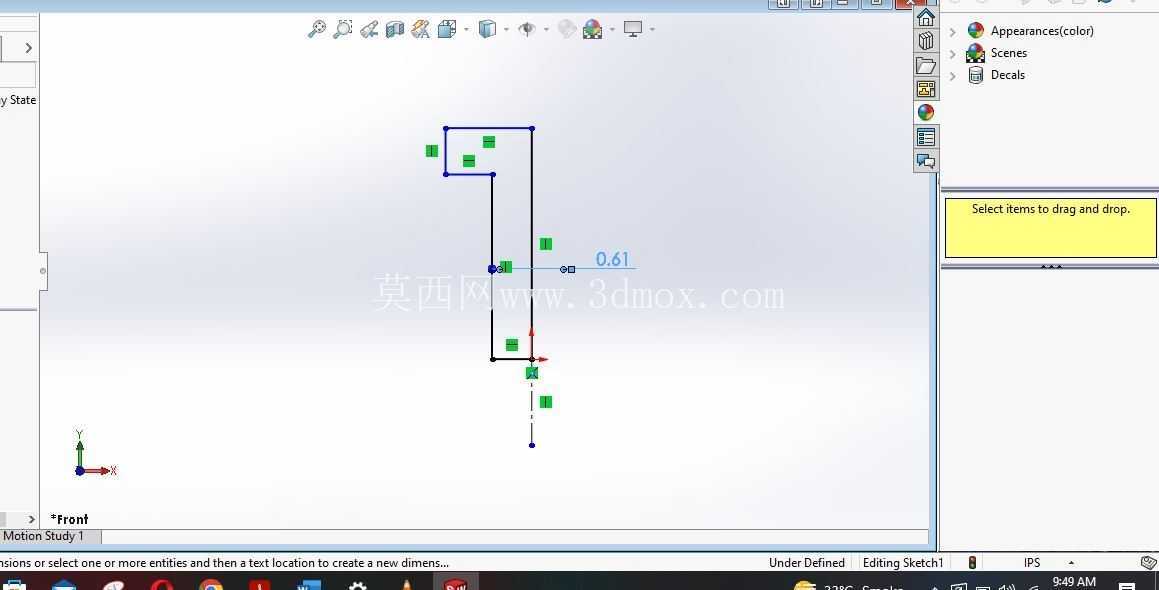

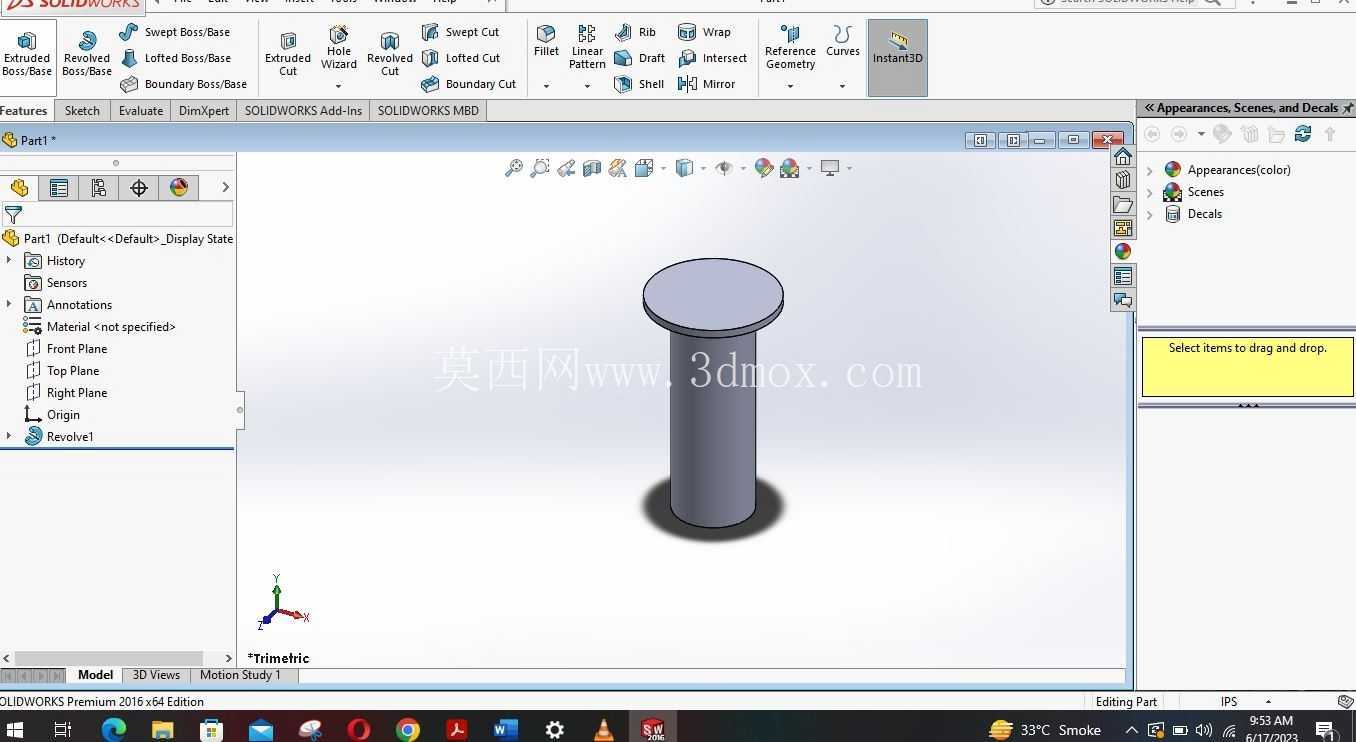

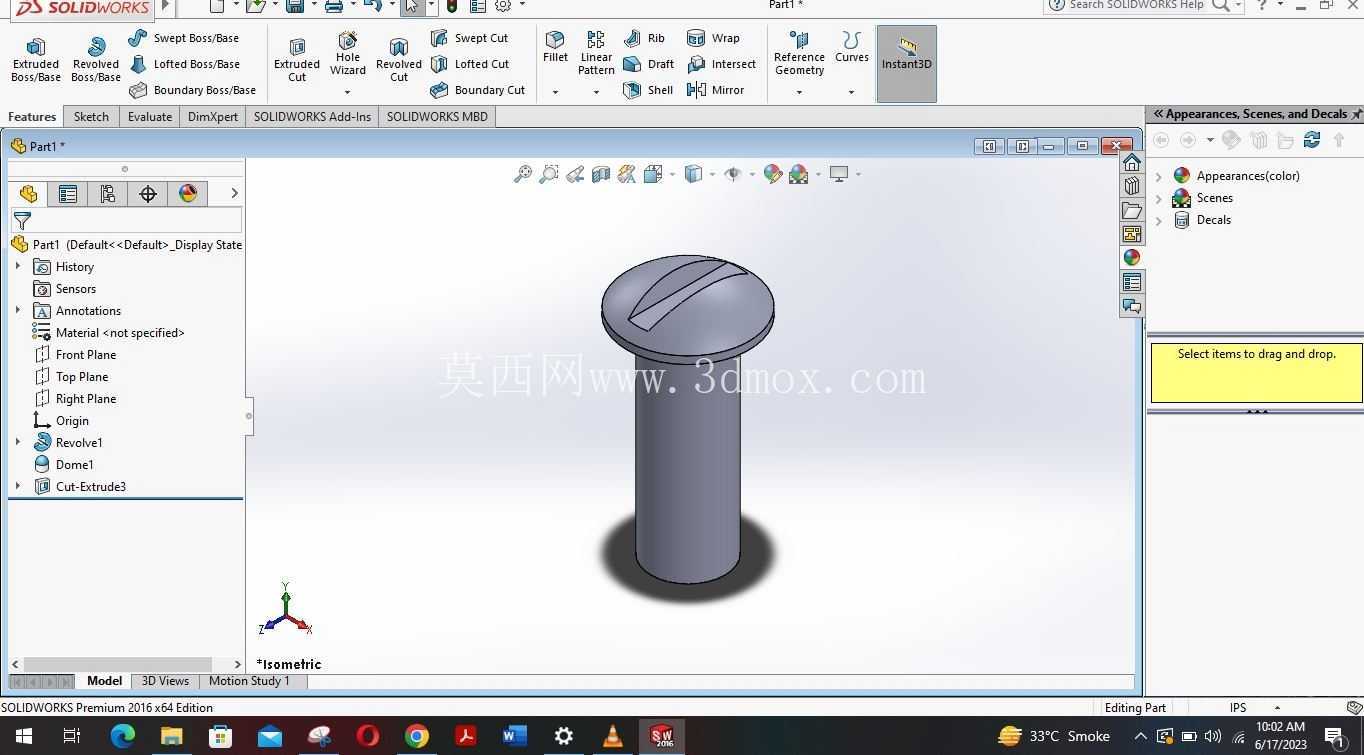

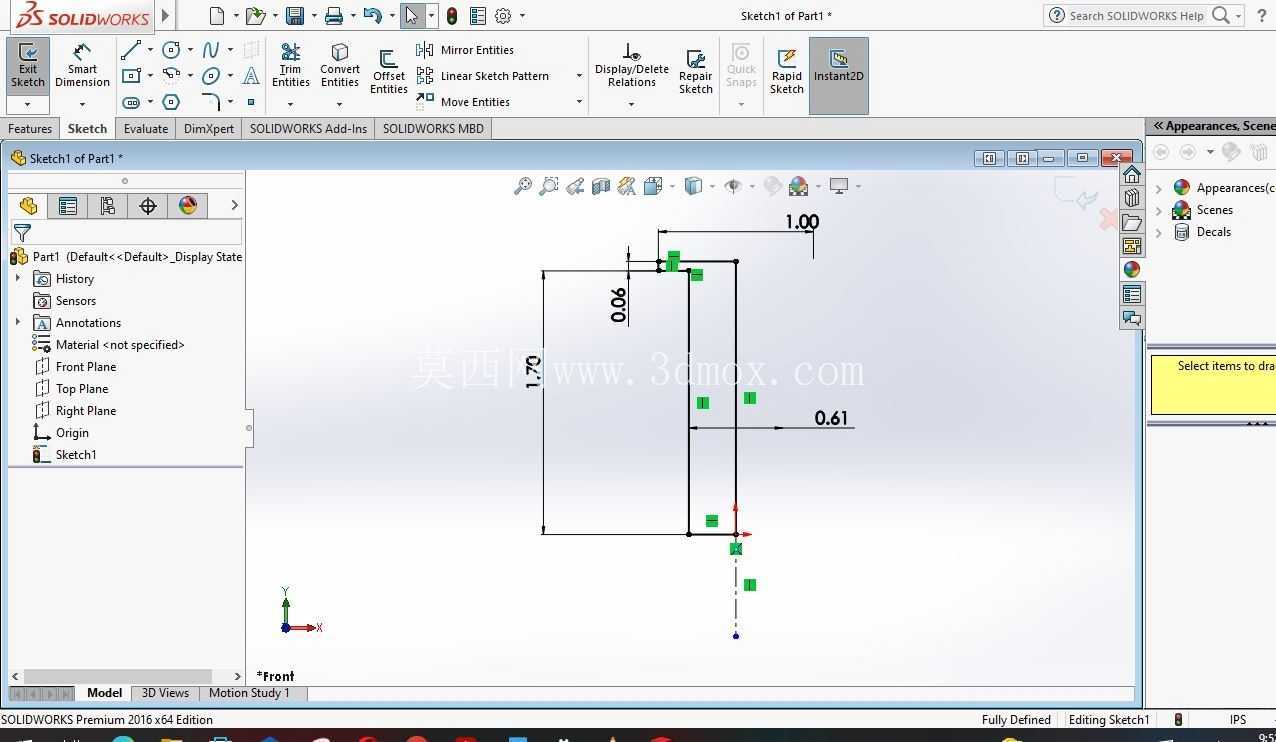

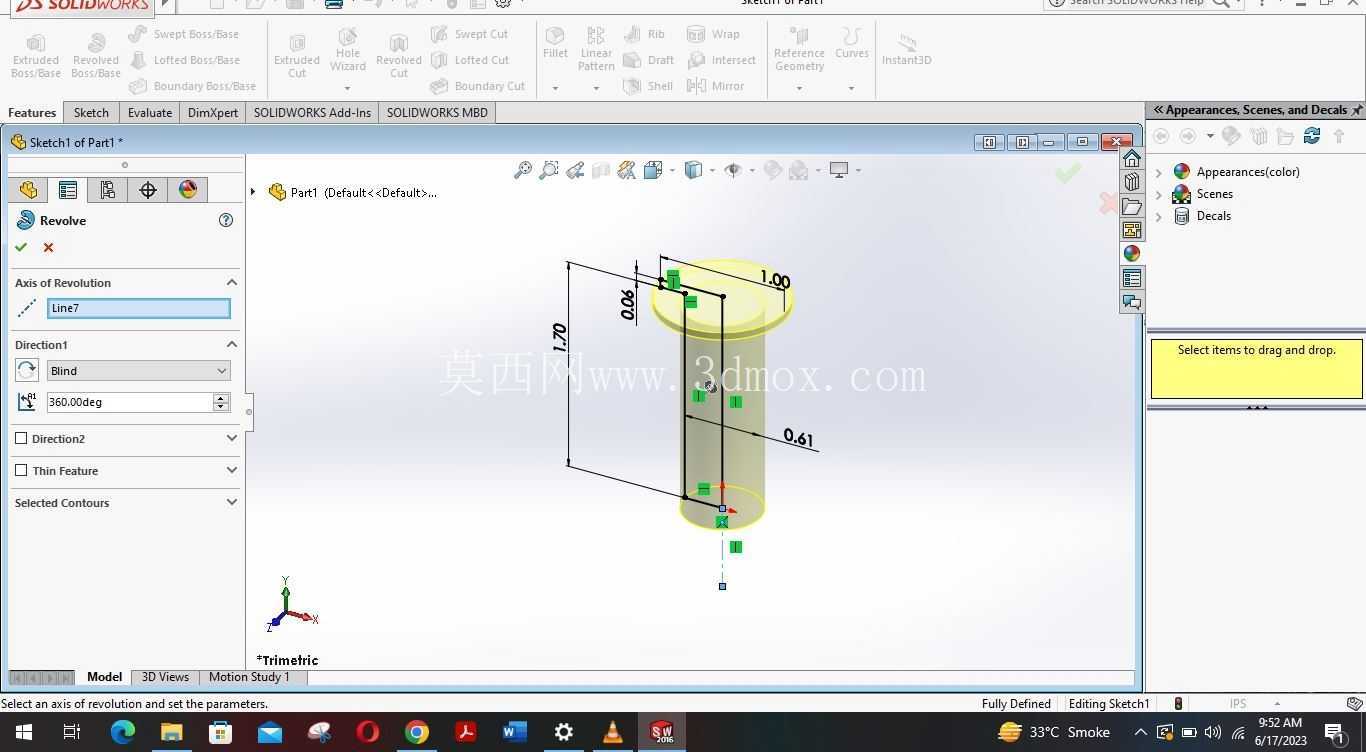

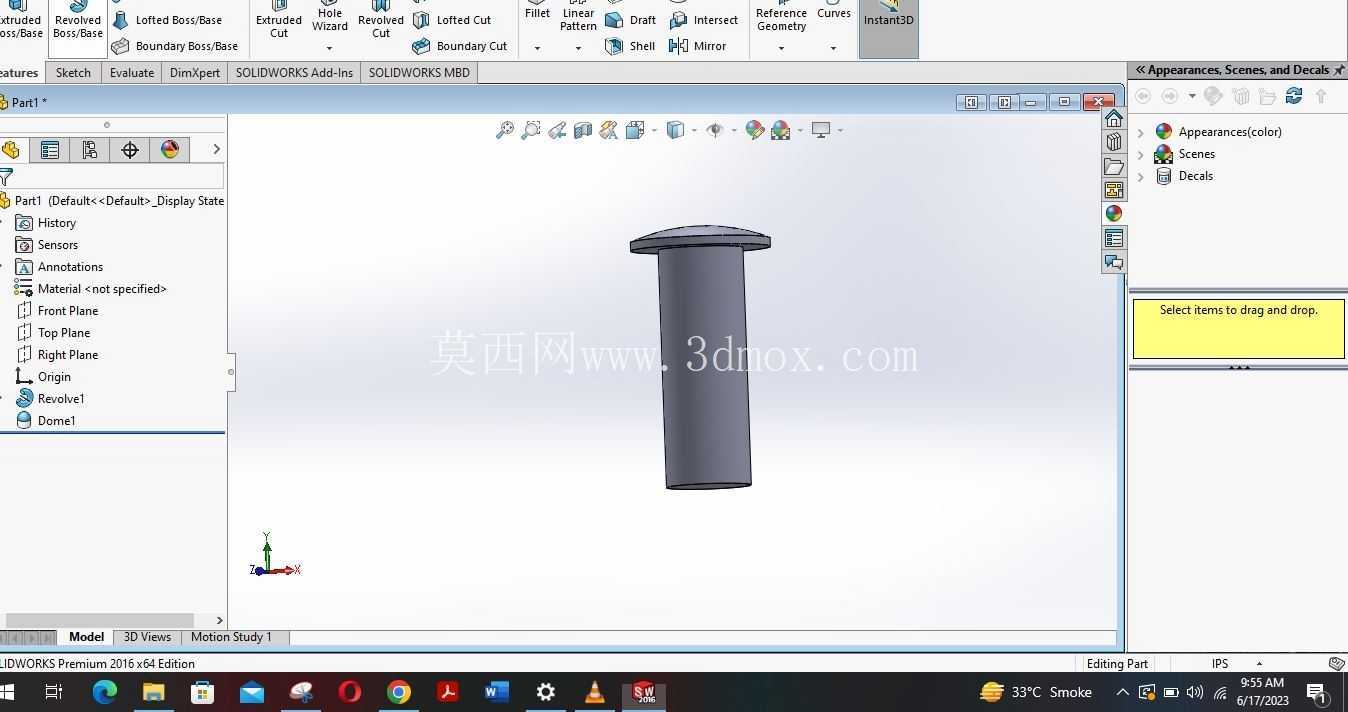

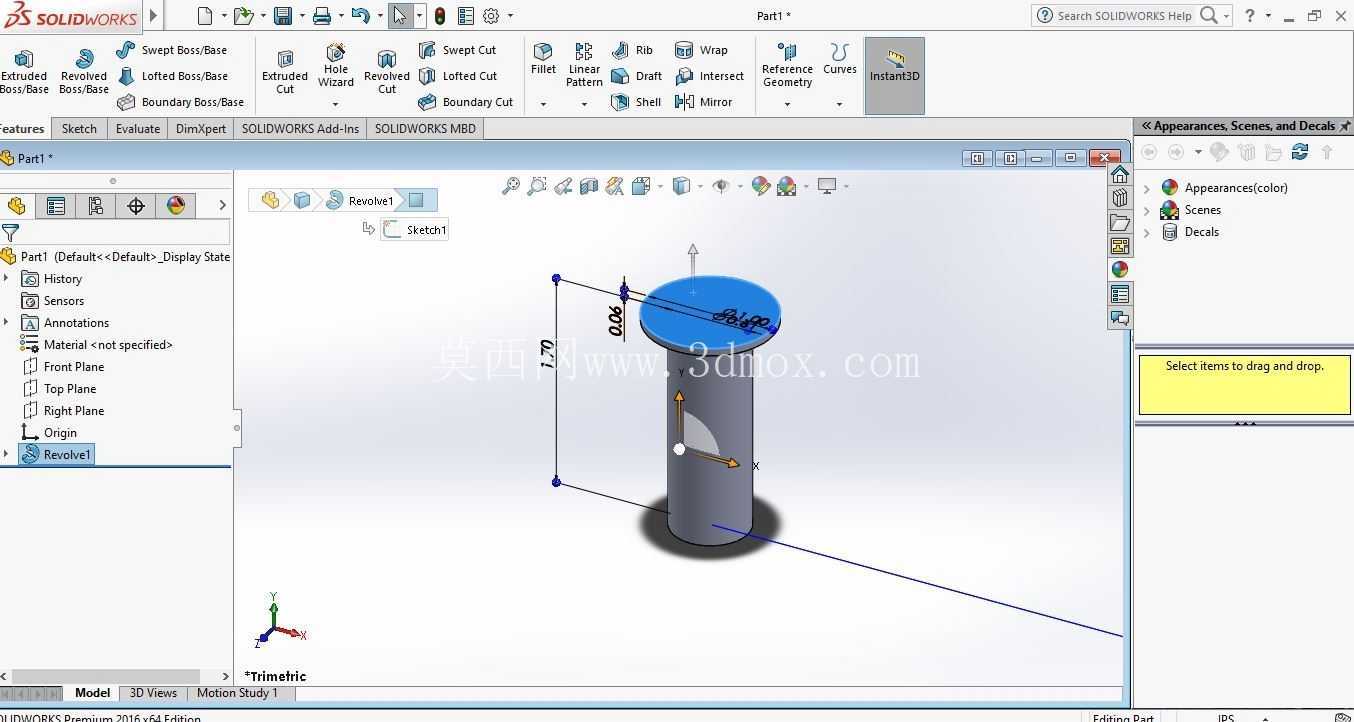

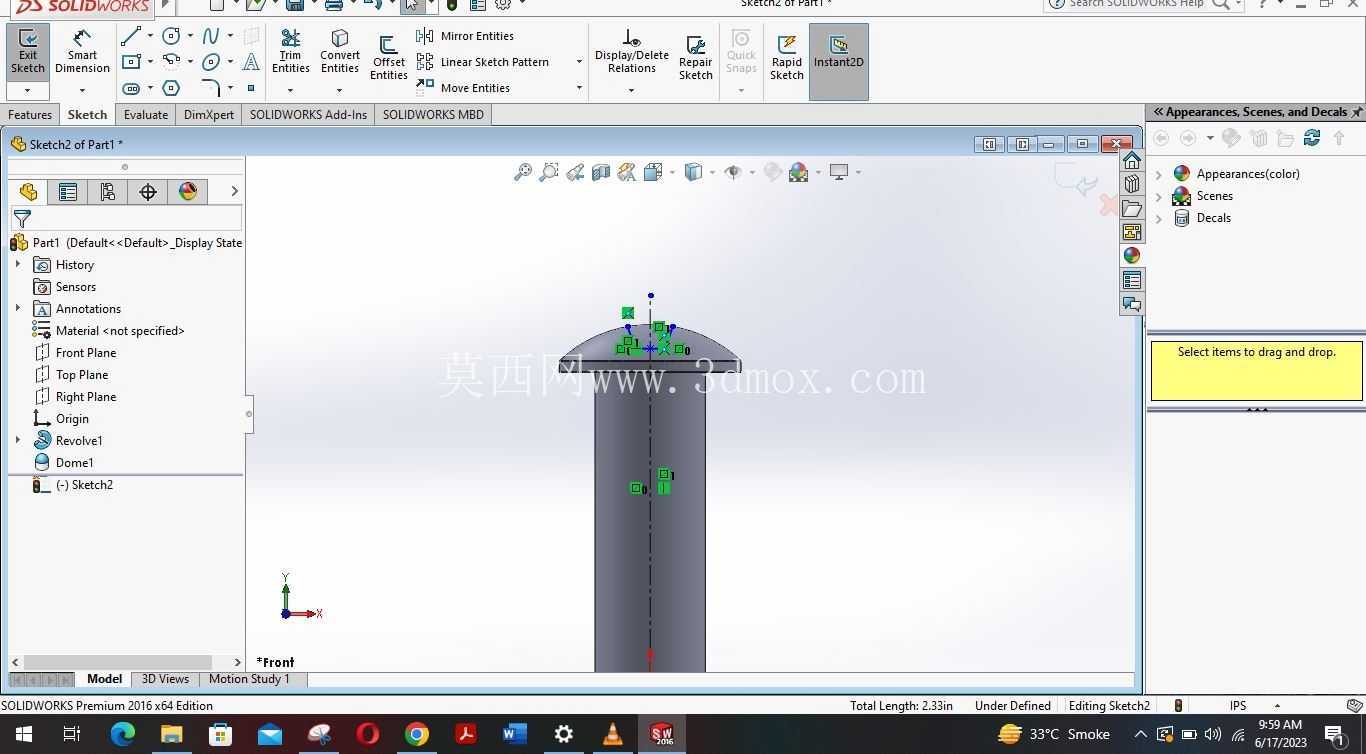

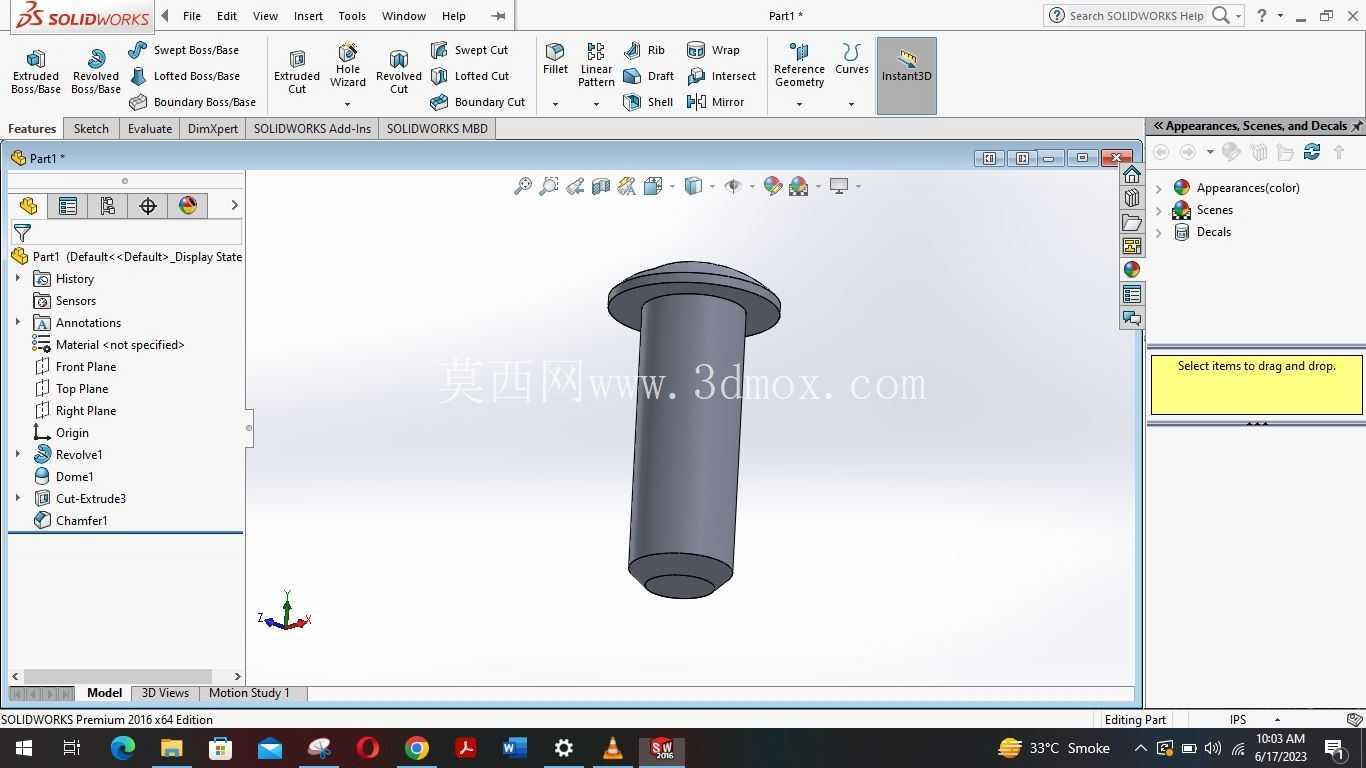

建模过程中要注意几个关键的结构细节：盘头与杆部的过渡位置要设置合理的圆角，避免应力集中，否则在反复锁紧受力的过程中，头杆结合位置容易出现断裂失效；一字槽的槽底要做微小的圆角过渡，不要加工成尖锐直角，减少槽底的应力集中点，提升螺栓的反复装拆寿命；杆部的外螺纹牙型要符合普通公制螺纹的公差要求，大径、中径、小径的尺寸偏差控制在标准公差范围内，保证与标准内螺纹的互换性，不需要定制专用的配合螺母或螺纹孔。实际选型时，要根据被连接件的材质确定螺栓的材质，如果是连接普通钢制部件，选用常规的4.8级碳钢镀锌螺栓即可，如果是在有腐蚀的环境中使用，比如模具周边接触切削液、脱模剂的位置，要选用304不锈钢材质的同结构螺栓，避免长期使用后出现锈蚀，导致后期维护无法正常拆卸。

在装配空间的边界设计上，要预留出一字螺丝刀的操作空间，盘头周边至少要留出等于盘头半径的操作间隙，保证螺丝刀可以完全卡入一字槽，不会因为空间不足导致螺丝刀倾斜，刮伤被连接件的表面或者损坏槽口。对于需要经常拆卸调整的连接位置，这类一字槽螺栓的维护便利性要高于内六角螺栓，不会因为内六角孔进尘、积屑导致扳手无法插入，日常清理维护更加简单。在小型自动化设备的钣金护板装配场景中，这类盘头螺栓的外露头型圆润，没有尖锐的棱角，不会划伤操作人员，同时大直径的盘头可以在薄钣金上形成足够的压紧力，不需要在钣金上额外焊接凸台或者加装大尺寸垫片，简化钣金件的加工工序，降低整体制造成本。
