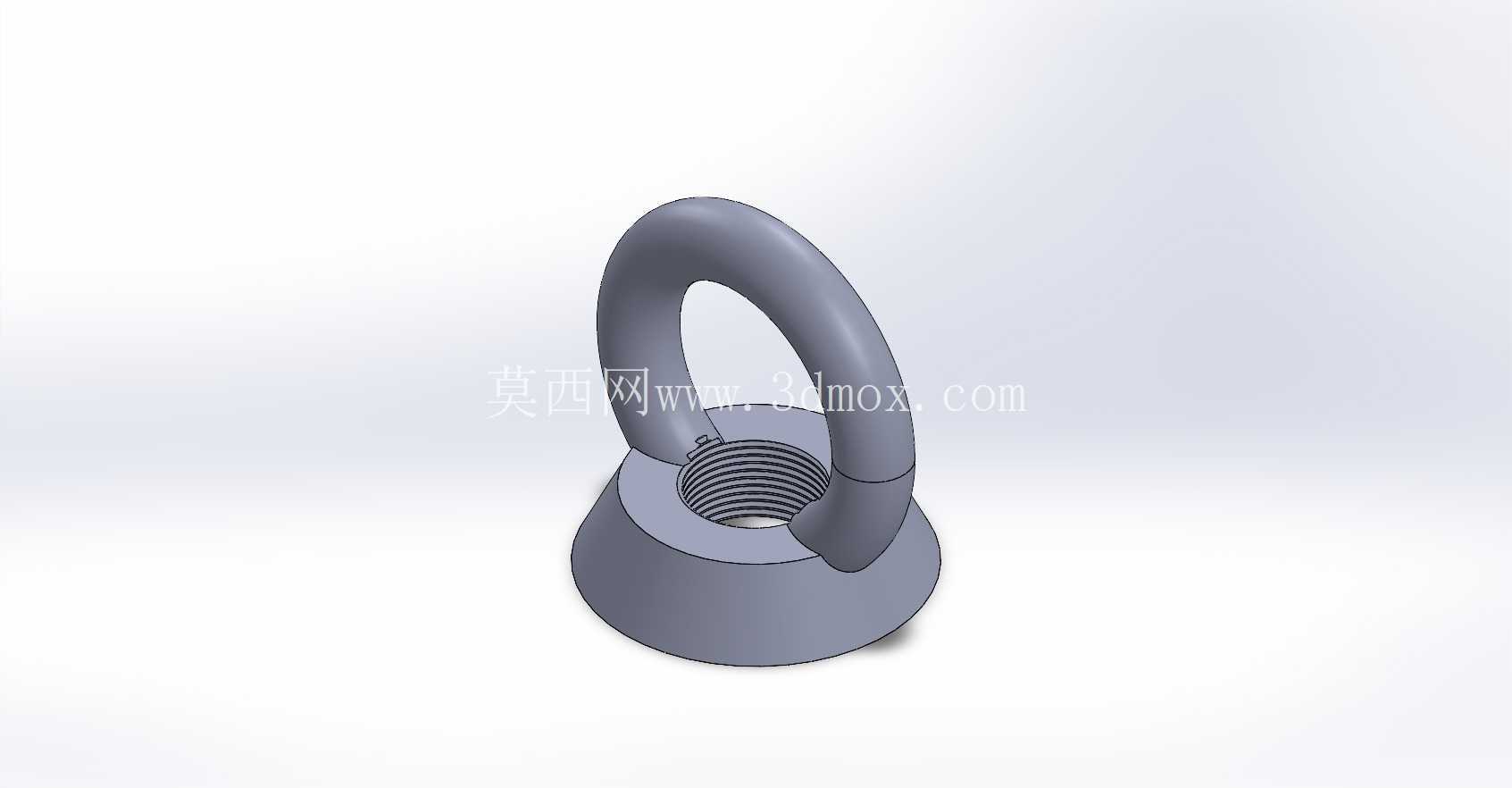

M8规格吊环式有眼螺母结构设计

　　从安装边界来看，螺母的底座采用锥形沉台设计，区别于普通六角螺母的平底结构，这种锥形面可以在安装时与被吊工件的沉孔锥面完全贴合，不会出现安装后环部偏斜、受力方向与螺纹轴线不重合的问题，哪怕起吊时钢丝绳存在小角度的斜拉，底座的锥面也能将侧向力均匀分散到安装接触面，不会让螺纹副承受额外的弯折力矩。环部的内孔尺寸经过匹配性设计，刚好可以穿过对应规格的卸扣或直径适配的钢丝绳，不会因为孔位过小导致索具安装卡滞，也不会因为孔位过大造成环部自身的有效受力截面被削弱，环部的截面采用圆形过渡，没有尖锐棱角，能避免起吊过程中应力集中割伤钢丝绳外层的钢丝，延长索具的使用寿命。在重型设备装配、模具吊装、工装夹具转运这类需要频繁起吊重物的工业场景里，有眼螺母是非常基础但容错率极低的受力连接件，很多现场起吊作业的安全隐患，往往都出在这类小零件的选型或结构设计偏差上。这款螺纹规格8毫米的有眼螺母，整体采用一体式锻压成型的结构思路，没有采用环部与底座焊接拼接的方案，从根源上避免了焊缝位置应力集中导致的起吊断裂风险，这也是工业级起吊紧固件和普通装饰性吊环螺母最核心的结构差异。

　　设计时螺纹部分采用标准公制粗牙螺纹，牙型角60度，和常规M8螺栓的配合间隙控制在标准公差范围内，既不会因为间隙过小导致安装旋合卡滞，也不会因为间隙过大造成螺纹受力不均出现滑牙，螺纹的有效旋合长度经过计算，完全满足8毫米规格紧固件的额定起吊载荷要求，不会出现螺纹旋合长度不足导致的脱扣风险。实际应用中，这类有眼螺母常被安装在模具的模板侧面、小型设备的顶部吊装位、重型工装的转运吊点上，和普通的外螺纹吊环螺钉相比，有眼螺母不需要在被吊工件上加工外螺纹，只需要在工件上预装对应规格的螺柱或者螺栓，就可以直接旋合安装，对于一些壁厚较薄、无法加工足够深度内螺纹的工件来说，这种螺母结构的适配性更强。

　　很多现场作业人员容易忽略的是，这类有眼螺母的底座锥面必须和工件安装面完全贴合，不能在螺母下方加平垫来调整高度，否则会导致锥面失去定位作用，起吊时环部发生偏转，额外的弯曲应力会直接让环部的受力超过设计阈值，引发断裂风险。从结构建模的角度来看，这款零件的建模难点在于环部和锥形底座的过渡圆角处理，过渡位置如果采用直角连接，会在受力仿真时出现非常明显的应力集中带，必须采用大半径的平滑圆角过渡，让环部承受的拉力可以顺畅传递到底座和螺纹副上，不会在过渡位置出现应力突变。另外螺纹部分的建模如果采用装饰性螺纹贴图，会影响后续的装配干涉检查，必须采用真实的螺旋扫描切除生成完整牙型，才能在装配仿真时准确判断和螺柱的旋合长度是否足够，有没有出现牙型错位的问题。在设备维护场景中，这类有眼螺母需要定期检查环部有没有出现塑性变形、螺纹有没有出现滑牙磨损，一旦发现环部有被拉长的痕迹，哪怕变形量很小也必须直接报废，不能继续使用，因为金属出现塑性变形就意味着内部已经产生了不可逆的晶格滑移，继续承载很容易发生突然断裂。

　　和普通的六角螺母相比，有眼螺母不适合用来做长期的紧固连接，它的核心作用是提供一个可靠的起吊受力点，所以在设计时不会在六角扳拧面上做过多的结构处理，整个底座的外轮廓是光滑的锥面，安装时可以用专用的勾型扳手旋紧，不会因为突出的棱角在起吊过程中剐蹭周边的设备或者操作人员。很多小型自动化设备的机架转运、钣金箱体的吊装，都会用到这个规格的有眼螺母，它的额定载荷完全满足中小型工件的起吊需求，同时整体重量轻，安装拆卸方便，不需要复杂的操作就可以快速完成吊点的设置。在模具行业的应用中，压铸模、冲压模的模板上经常会预装这类有眼螺母，模具上机安装时可以直接用吊钩勾住环部完成模板的吊装对位，不需要每次都临时焊接吊点或者捆绑钢丝绳，能大幅提高模具装拆的效率，同时也避免了临时焊接吊点焊接质量不可控带来的安全风险。
