压铸工位安全防护操作杆结构设计

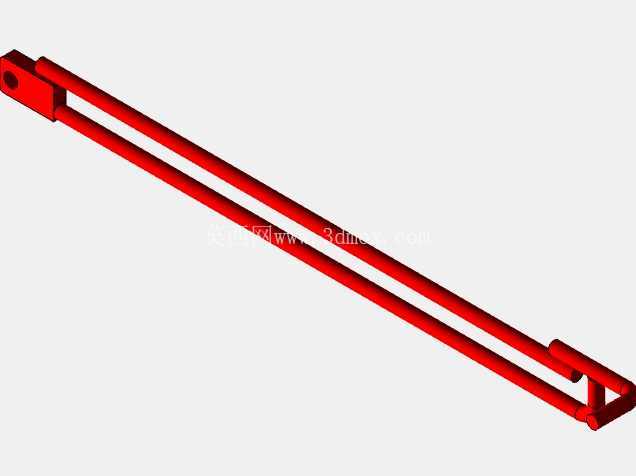

　　在压铸生产的高温作业场景中，熔融金属液的喷溅风险始终是工位安全管控的核心要点，这类长杆式防护操作构件，正是为了让作业人员能够在安全距离外完成模具周边的辅助操作，避免肢体直接暴露在高温飞溅、合模机构运动的危险区域内。从结构形态来看，该构件采用双平行长杆作为主体承载结构，一端设置带铰接孔的连接端头，可与压铸机旁的固定支座或者操作执行端实现铰接装配，保证操作过程中杆件的转动自由度，另一端设置横向握持限位结构，方便作业人员握持施力，同时避免手部从杆端滑脱。

　　双杆平行的结构设计相比单杆结构，具备更好的抗扭刚度，在推送或者拨动模具周边的工装、清理模腔边缘飞边、触发远端安全限位的操作过程中，不会因为单侧受力出现杆体扭转变形，长杆的长度设置充分考虑了压铸工位的安全操作距离，能够让作业人员站在防护挡板外侧即可完成常规操作，无需将肢体伸入压铸机的危险作业区间。设计过程中，端头的铰接孔尺寸需要匹配现场安装支座的销轴直径，保证铰接转动顺畅无卡滞，同时孔位周边做了加厚处理，避免长期反复转动受力出现孔位磨损、开裂的问题。

　　双杆之间的间距经过反复校核，既保证足够的结构强度，又不会因为杆体过宽干扰周边的管路、线路布置，杆体本身采用等截面设计，加工过程中可以直接选用标准型材进行裁切、端头焊接装配，降低加工制造成本，同时红色的表面处理一方面是起到安全警示作用，让作业现场人员能够清晰识别杆件位置，避免误碰，另一方面也具备较好的耐高温、防锈性能，适应压铸车间高温、多油污的作业环境。从安装边界来看，铰接端的安装位置需要避开压铸机的合模运动轨迹，同时保证杆件转动过程中不会与模具冷却水管、喷涂管路发生干涉，握持端的高度设置匹配成年作业人员的站立操作高度，无需弯腰或者抬手过度即可完成操作，降低长期作业的疲劳感。

　　在实际使用场景中，这类防护操作杆可以完成多种远端操作：比如在压铸开模后，用杆端拨动铸件使其脱离模腔，避免用手直接接触高温铸件；在清理模腔飞边时，通过杆端安装的辅助工具头在安全距离外完成清理，避免高温铝屑飞溅烫伤；在设备调试阶段，也可以通过该杆件触发远端的安全确认开关，无需人员进入设备运动区间。结构设计上没有多余的复杂构件，整体维护成本极低，铰接位置定期加注润滑脂即可保证长期顺畅使用，杆体如果出现磕碰变形，也可以快速拆解更换单根杆体，无需整体报废，非常适合压铸车间这类高强度、高风险的作业场景使用。在建模过程中，需要重点校核长杆的长细比，保证在最大操作推力下杆体的挠度在允许范围内，避免操作过程中杆体过度弯曲影响操作精度，同时端头焊接位置需要做应力释放处理，避免长期受力出现焊缝开裂的问题，铰接孔的同轴度需要严格控制，保证双杆转动过程中同步无卡滞，握持端的横向结构做了圆角处理，避免操作过程中划伤手部，整体结构完全服务于压铸工位的安全操作需求，没有冗余设计，每一处结构尺寸都对应实际作业的操作需求与安装限制。
