人体工学星形手动锁紧握柄旋钮

在各类需要频繁手动调节、锁紧的机械结构场景中，这类星形握柄旋钮的应用覆盖范围极广，从工装夹具的定位锁紧、小型实验设备的参数调节，到输送线侧边的挡块位置固定、检测设备的探头高度微调，都能看到这类操作件的身影。不同于需要借助扳手、螺丝刀等工具才能操作的紧固件，这类星形握柄的核心设计逻辑就是完全适配徒手操作的需求，让操作人员在没有额外工具的工况下，也能快速完成锁紧、松开、调节的动作，大幅降低现场操作的准备成本，尤其适合需要频繁切换工位、调整参数的生产调试场景。

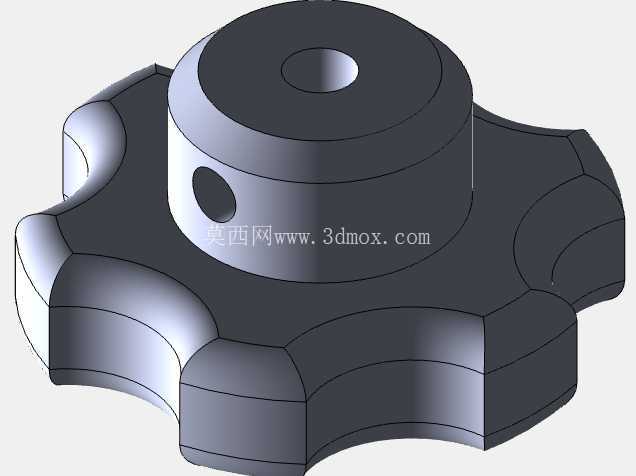

从结构设计来看，这款旋钮的主体采用中心凸台加周向多瓣弧形握边的布局，中心凸台预留了轴向安装孔，同时在凸台侧壁开设径向销孔，既可以适配光轴类部件的穿装锁紧，也能配合螺纹嵌件实现螺纹连接固定，两种安装方式的兼容设计，让这款旋钮可以适配更多不同的安装场景，不需要针对不同连接形式单独开模生产。周向的握瓣采用圆弧过渡的曲面造型，完全贴合人体工学设计，每个握瓣的凸起弧度都匹配手指指腹的自然弯曲形态，操作时手指可以自然卡在握瓣之间的凹陷位置，施力时不会出现硌手、打滑的问题，即使戴薄型劳保手套操作，也能获得足够的摩擦力，保证锁紧力矩足够的同时，不会因为边缘棱角造成操作人员手部划伤。

在尺寸边界的设计上，这款旋钮的整体外径控制在适合单手握持的范围，不会因为外径过大造成安装空间的浪费，也不会因为外径过小导致施力力臂不足，徒手操作时难以达到需要的锁紧力矩。中心凸台的高度根据常规安装板的厚度做了适配，凸台外径略小于握瓣的外接圆直径，既保证了安装孔的足够深度，让轴类或螺纹嵌件的配合长度满足受力要求，避免锁紧时出现连接松动、孔壁开裂的问题，也不会因为凸台过高导致旋钮整体重量不必要的增加。握瓣的厚度从中心向外缘做了渐变减薄处理，外缘位置做了圆角钝化处理，既保证了中心位置的结构强度，承受锁紧力矩时不会出现根部断裂的问题，也让外缘位置的握持手感更舒适。

从实际使用的受力角度考量，这款旋钮的材质适配压铸成型工艺，整体结构没有过于复杂的倒扣或薄壁结构，压铸成型后只需要简单去毛刺处理即可投入使用，量产成本较低，适合作为通用标准件批量配套到各类设备上。周向均匀分布的握瓣让操作人员在任意角度都能找到合适的施力位置，不需要刻意对准旋钮的特定角度就能操作，在安装空间受限、旋钮周围有其他部件遮挡的场景下，这种多瓣均匀分布的结构优势尤为明显，哪怕只有部分握瓣露出可操作空间，也能完成旋钮的拧动操作。径向销孔的设计可以配合圆柱销实现旋钮与安装轴的周向固定，避免旋钮在频繁拧动过程中与轴之间出现相对转动，导致锁紧失效，相比单纯依靠过盈配合的固定方式，销孔定位的连接可靠性更高，能承受更大的拧动力矩，长期使用也不会出现松脱打滑的问题。

在设备配套选型时，这类旋钮通常用于不需要很大锁紧力矩、但需要频繁操作的位置，比如工装夹具的快速压紧、设备防护门的快速锁紧、调节杆的位置固定等场景，相比带手柄的锁紧件，星形旋钮的外形更规整，没有突出的长手柄，不会在设备运行过程中因为误碰导致锁紧松开，也不会因为突出的手柄造成操作人员过往时的磕碰风险。整体结构没有容易积灰的缝隙或死角，在有粉尘、少量切削液的生产车间环境中使用时，清理维护也更方便，不会因为碎屑卡入缝隙导致旋钮拧动卡滞。
