带法兰安装边多孔位钣金箱体结构

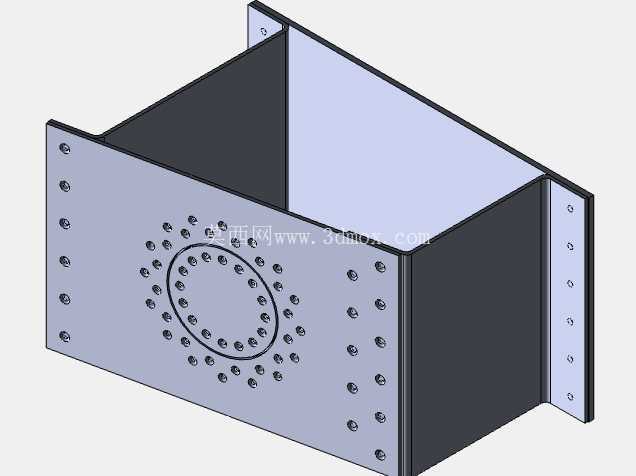

　　该钣金壳体结构多用于工业设备的动力单元防护、小型功能模块集成安装场景，在通风散热需求较高的电控模块、小型风机配套安装、液压阀组外围防护场景中适配性较强。结构主体采用折弯成型的盒体设计，两侧延伸出带阵列安装孔的法兰边，安装边与盒体主体为一体折弯结构，避免了额外焊接拼接带来的形变误差，安装孔位采用等间距排布设计，可适配不同安装基面的螺孔位置，降低现场安装的配孔工作量。正面区域设计有环形阵列的通风孔组，中心预留大尺寸圆形安装位，可直接嵌入轴流风机、接线端子排或者传感器安装座，环形排布的小孔既保证了足够的通风通流面积，又能阻挡大尺寸异物进入壳体内部，兼顾散热与防护需求。

　　设计阶段优先考虑了钣金加工的工艺可行性，所有折弯边预留了合理的折弯止裂槽，避免折弯过程中出现板材撕裂问题，法兰边上的安装孔距离折弯边的距离满足钣金冲孔的最小边距要求，无需后续二次钻孔加工。壳体的深度尺寸适配常规小型功能模块的安装空间，内部可预留安装螺柱的焊接位置，用于固定内部的PCB板、阀组或者小型动力元件，两侧法兰边的孔位采用对称设计，安装时无需区分左右方向，可降低现场装配的识别成本。从安装边界来看，法兰边突出盒体主体的宽度足够容纳M6规格的固定螺栓，安装时螺栓头部不会与盒体侧壁产生干涉，盒体的边角处采用小圆弧过渡，既避免了锐边带来的安装安全隐患，也能减少钣金加工过程中的应力集中问题。

　　正面的通风孔组采用均匀排布设计，气流通过时不会产生明显的紊流噪音，当中心位置安装散热风机时，气流可顺着环形孔均匀流出，提升整体散热效率。壳体的拼接边采用点焊固定后打磨平整的工艺路径，设计时预留了点焊的让位位置，不会影响后续表面喷涂的平整度。这类结构在实际应用中可根据安装场景调整板材厚度，常规场景下采用1.2-2mm的冷轧钢板即可满足强度需求，若用于有防腐需求的场景可更换为不锈钢板材，无需大幅调整整体结构尺寸。结构设计时未设置多余的凸起结构，整体外轮廓规整，便于堆叠运输，也能适配标准的机柜安装位，可直接作为标准模块嵌入到大型设备的机架内部。
