可旋转桌夹式台虎钳夹持工装结构设计

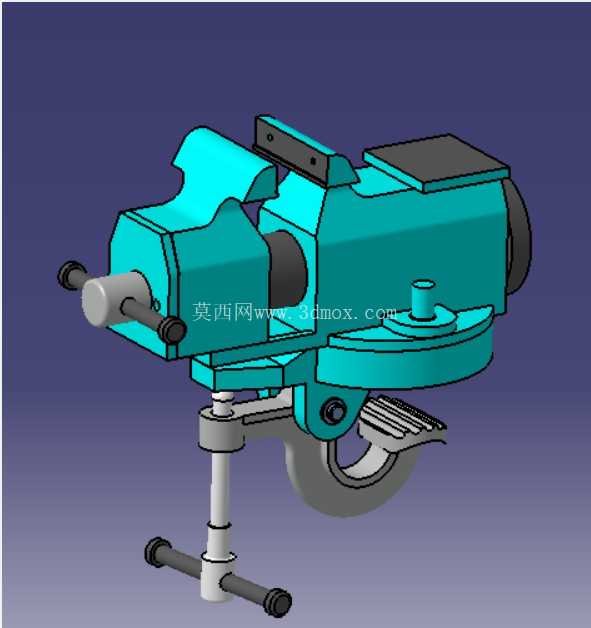

　　这款桌夹式台虎钳的结构设计，完全围绕小型加工场景的灵活装夹需求展开，区别于传统重型台虎钳的螺栓固定安装形式，其底部采用C型夹钳结构配合升降调节立柱，可直接夹持在工作台边缘、临时操作台甚至厚度适配的工装架侧板上，无需在台面上打孔预留安装位，拆装转移极为便捷，非常适合流动维修、教学实训、小型作坊零散加工这类不需要长期固定工位的作业场景。从功能结构来看，钳体部分保留了台虎钳核心的丝杠进给夹紧逻辑，转动钳体前端的横向手柄即可带动活动钳身沿固定导轨平移，实现对工件的夹紧与松脱，钳口位置预留了标准的钳口板安装位，可根据加工需求更换光面、齿面或者软质钳口，避免夹伤精加工工件表面。

　　钳身与底部立柱之间设置了旋转分度底座，松开底座侧边的锁止手柄后，钳体可绕立柱轴线做360度水平回转，调整到合适作业角度后扳紧锁止手柄即可固定钳体朝向，无需操作人员反复挪动身体或者调整工件装夹位置，能有效降低长时间作业的疲劳感。底部的C型夹钳结构同样采用丝杠进给锁紧方式，转动夹钳下方的横向手柄即可带动夹块上下移动，适配15到60毫米厚度的工作台边缘，夹块与C型架的接触端面做了防滑滚花处理，夹持后不会因为钳体受力出现滑移偏转；连接钳体与C型夹的升降立柱可在一定范围内调整钳体的作业高度，适配不同身高操作人员的作业习惯，也能避开台面上凸起的障碍物，拓展装夹操作的空间。

　　在设计细节上，活动钳身与固定钳身的配合导轨采用了燕尾槽结构，相比平导轨拥有更好的导向精度与抗倾覆能力，夹紧工件时不会出现钳身上翘的问题；丝杠与活动钳身的连接位置设置了推力轴承，夹紧大尺寸工件时转动手柄不会出现卡滞，操作手感更顺滑；钳体尾部预留了砧台平面，可完成小型工件的校直、轻量敲击等辅助作业，无需额外搭配小型铁砧。从安装边界来看，这款台虎钳整体占用空间远小于固定式重型台虎钳，C型夹的最大外伸长度控制在120毫米以内，夹持在工作台边缘时不会占用过多台面上的操作空间，钳体最大开口距离可达到100毫米，能够满足绝大多数小型五金零件、电子结构件、模型制件的装夹需求，不管是用于钳工锉削、小型零件钻孔攻丝、工件打磨去毛刺，还是装配维修时的零件固定，都能提供稳定的夹持力。

　　整个结构没有采用复杂的异形零件，所有传动部件均为机加工标准件结构，建模过程中充分考虑了零件的加工工艺性，钳体主体采用铸件结构设计，壁厚均匀过渡，避免出现铸造应力集中的位置，导轨面、丝杠安装孔等关键配合位置预留了机加工余量，完全符合常规机械加工的工艺要求，不管是用于三维建模学习、工装结构参考，还是小型夹持设备的改良设计，都具备较高的参考价值。在实际使用场景中，这类轻型桌夹式台虎钳常被用于家电维修、首饰加工、模型制作、学生金工实训等场景，相比重型台虎钳，它的重量更轻，转移方便，同时夹持力完全能够满足轻型作业的需求，不会出现夹持力不足导致工件松脱的问题；旋转底座的设计也让它在处理异形工件时更具灵活性，比如需要对工件多个侧面进行打磨加工时，只需转动钳体即可调整加工面朝向，无需反复松夹重新装夹工件，能有效提升作业效率。
