带菱形轴孔辐条式半联轴器结构设计

项目分类:通用机械零部件 发布时间:2026-06-29 ID:1190090
  • 带菱形轴孔辐条式半联轴器结构设计

在各类工业传动系统的轴系连接场景中,半联轴器是实现两根轴端扭矩传递、补偿安装偏差的核心基础部件,本次呈现的辐条式半联轴器结构,主要适配中小扭矩工况下的刚性轴连接需求,常见于轻工输送设备、小型机床进给机构、自动化生产线传动单元等场景,区别于传统整体式凸缘联轴器,该结构在保证传动刚性的前提下,通过辐条式开槽设计预留了微量的形变补偿空间,可抵消部分安装过程中产生的角向与径向偏差,降低轴系装配时的对中精度要求,减少现场安装调试的工作量。

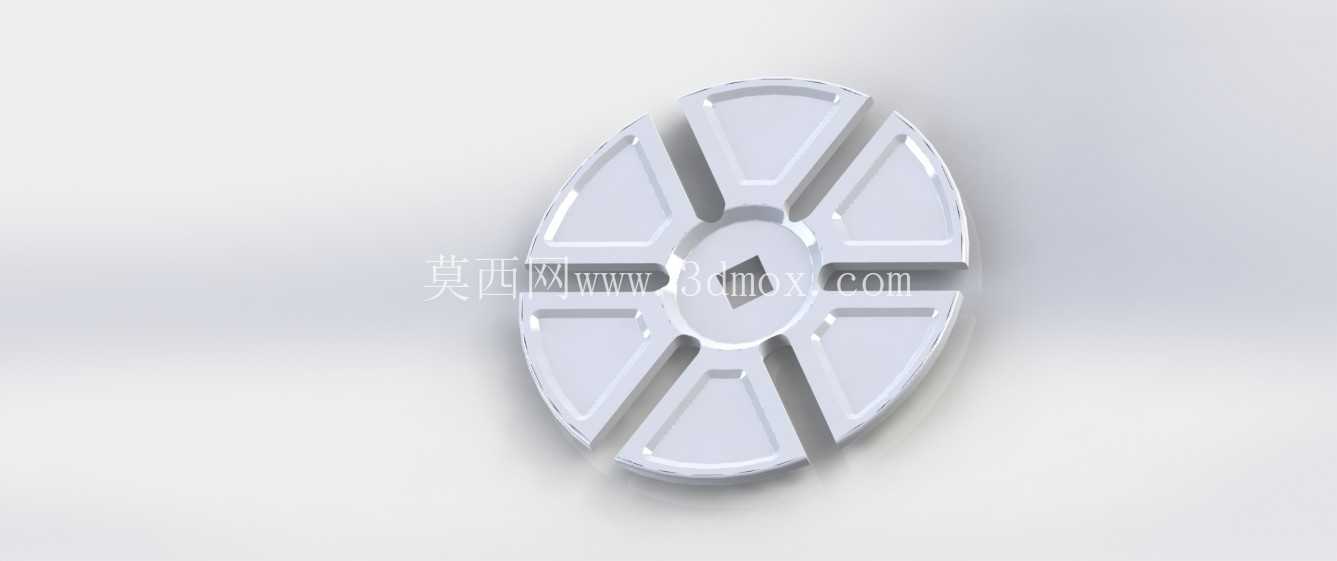

从结构功能层面看,该半联轴器中心采用菱形轴孔设计,区别于常规的平键圆孔或花键孔,菱形轴孔可直接与对应截面的传动轴配合,无需额外加装平键即可传递扭矩,避免了键槽加工带来的轴截面应力集中问题,同时装配时无需轴向推装至指定键槽位置,仅需对准轴截面插入即可完成周向定位,大幅提升装配效率,适合快拆式传动单元的使用需求。辐条部分采用均匀分布的六组梯形辐条结构,相邻辐条之间预留等宽的开槽,既减轻了联轴器整体重量,降低转动惯量对传动系统动态响应的影响,又能在传递扭矩时通过辐条的微量弹性形变吸收部分传动冲击,减少启动、换向瞬间的刚性冲击对电机、减速器等核心传动部件的损伤。

设计过程中首先确定核心传动参数,根据适配轴径的扭矩传递需求,计算菱形轴孔的截面尺寸,保证轴孔与轴配合面的挤压应力处于材料许用应力范围内,避免长期传动过程中出现接触面压溃变形的问题。辐条的厚度、宽度以及开槽间隙经过反复校核,既要保证额定扭矩下辐条的弯曲强度满足要求,不会出现辐条断裂失效,又要控制开槽间隙的大小,避免间隙过大导致传动回差超标,影响需要正反转切换的传动场景的定位精度。联轴器的外缘做了圆弧倒角处理,避免高速转动时外缘的锐边产生风噪与安全隐患,同时辐条与中心轮毂、外缘连接的位置均做了圆角过渡,减少应力集中点,提升部件的疲劳寿命,适配长期连续运转的工业使用场景。

从安装边界尺寸来看,该半联轴器的轴向厚度较薄,适合安装空间轴向尺寸受限的紧凑传动布局,外缘直径控制在适配中小功率传动的尺寸区间,安装时仅需将轴端插入中心菱形孔,通过轴端的锁紧螺钉完成轴向固定即可,无需复杂的调整工序。实际使用中,两个配对的半联轴器可通过辐条间隙的嵌合实现扭矩传递,相比传统的凸缘联轴器依靠螺栓传递扭矩的形式,该嵌合结构的拆装更加便捷,无需拆卸周边的传动部件即可完成联轴器的更换维护,大幅降低设备运维的时间成本。针对不同的工况需求,该结构可通过调整辐条厚度、更换不同材质来适配不同的扭矩范围,比如采用铝合金材质可进一步降低重量,适合高速轻载场景,采用45号钢调质处理则可适配更大扭矩的重载传动场景,结构本身的拓展性较强,可根据实际使用需求灵活调整参数,满足不同设备的传动连接需求。
