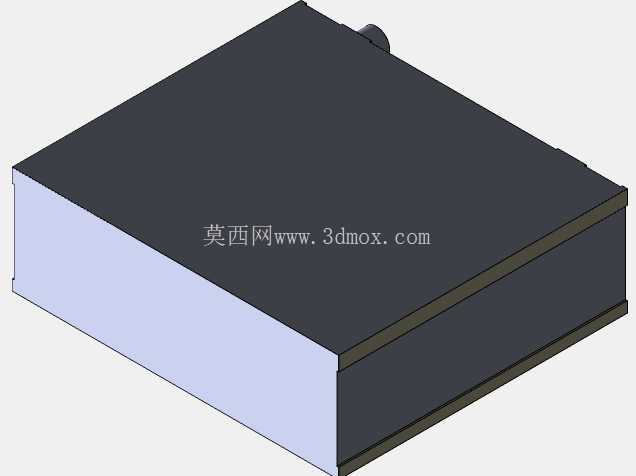

GTX33压铸模用方形盒体结构组件

在压铸件批量生产场景中，这类方形盒体结构组件是压铸模具合模定位、容料成型环节的核心配套构件，主要适配中小型铝合金、锌合金压铸件的模架装配需求，常见于消费电子外壳、小型汽配结构件的压铸生产工位。从实际使用场景来看，该组件安装在压铸模定模侧的模架基准位，合模时与动模侧对应镶件形成封闭型腔，承受金属液充型时的瞬时高压与高温冲击，同时承担合模过程中的导向贴合作用，避免分型面错位导致的压铸件飞边、尺寸超差问题。

从功能特性上看，该组件采用分层式方形结构设计，上层为加厚的承压面板，表面做平面度精磨处理，平面度公差控制在0.02mm以内，保证合模时与动模板的完全贴合，防止金属液从分型面缝隙溢出；下层为容料基座，侧壁厚度经过受力校核，可承受充型时最高120MPa的射料压力而不发生形变，组件侧边预留的定位凸台，可直接与模架上的定位槽配合，安装时无需额外做位置校准，能有效缩短模具装配的调模时间。组件的边角位置均做了R2的圆角过渡处理，避免应力集中导致的模具开裂问题，同时减少金属液充型时的紊流现象，降低压铸件内部气孔、夹渣的缺陷率。

设计思路上，该组件完全遵循压铸模的通用装配规范，整体外形采用规整的长方体构型，长宽尺寸按照标准模架的模仁安装槽尺寸匹配设计，安装边界预留了2mm的修配余量，方便模具钳工根据实际模架的加工误差做微量修配，保证装配精度。组件的分型面位置设计了0.5mm深的溢料槽预留位，后续可根据压铸件的成型需求加工排气溢料结构，无需对主体结构做二次改动。分层结构的设计也方便后续维护，若上层承压面长期使用出现磨损、压痕，只需更换上层面板即可，无需更换整个组件，能有效降低模具的维护成本。

从安装适配性来看，该组件的总高度控制在标准模架的合模行程范围内，安装时通过侧边的锁紧螺丝孔与模架固定，螺丝孔位置采用沉头设计，保证螺丝安装后不高出组件表面，避免合模时出现干涉。组件的侧壁厚度均匀，加热冷却管路可直接沿侧壁内部排布，保证模温均匀性，减少压铸件因冷却不均导致的变形问题。在实际生产验证中，这类结构的组件适配160T-280T吨位的压铸机使用，成型的盒类压铸件尺寸精度可达到CT6级，完全满足中小型精密压铸件的生产要求，同时规整的结构也方便三维建模时的参数化修改，设计人员可根据不同压铸件的尺寸需求，直接调整长宽高参数快速生成适配的组件模型，大幅缩短模具设计周期。
