TRAMPA VESC680铝合金防护盖结构设计

这款铝合金压铸件是专为TRAMPA型号VESC680电调设计的防护端盖，在电动滑板、长距离穿越无人机这类大电流动力设备的实际使用场景中，VESC电调作为动力输出的核心控制单元，往往要面对户外颠簸带来的冲击、路面溅起的泥水、飞行过程中遇到的扬尘，甚至是意外磕碰的风险，这款端盖的核心作用就是为电调的核心电路板提供刚性防护，同时依托铝合金材质的导热特性，辅助电调工作过程中的热量散出，避免大电流持续输出时的热量堆积造成功效下降甚至元件损坏。

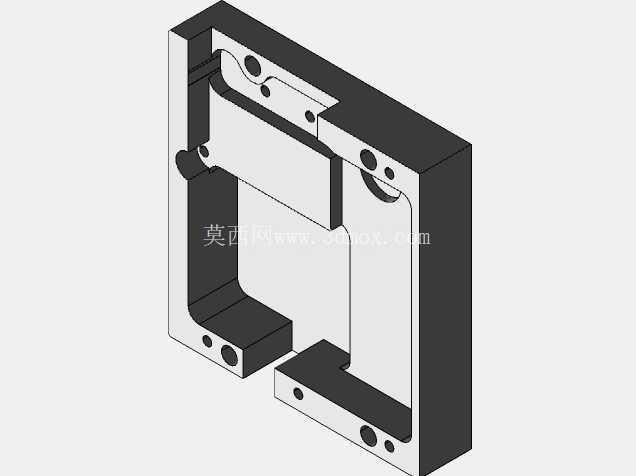

从结构设计思路来看，整个端盖采用框型嵌套结构，没有多余的冗余设计，整体轮廓完全匹配VESC680电调的PCB板外形边界，内侧的阶梯型限位槽可以直接卡在电调板的边缘，不需要额外增加定位结构就能实现快速装配，减少装配环节的零件数量。端盖侧壁上分布的多组不同孔径的安装孔，一部分是用于端盖自身与电调主体的锁紧固定，孔位深度经过精确计算，锁紧后螺丝不会突出盖体表面，也不会触碰到电调板上的贴片元件；另一部分通孔是预留的接线避让位，刚好对应电调上的动力线、信号线出线位置，装配后线材可以从预设位置穿出，不会被盖体挤压造成绝缘层破损。

在安装边界的设计上，这款端盖的外部轮廓尺寸完全适配TRAMPA系列动力设备的原有安装位，不需要对设备原有机架进行二次打磨或者打孔修改，替换原有塑料端盖时可以直接对位安装，盖体边缘做了0.5mm的倒角处理，既可以去除压铸过程中产生的飞边毛刺，避免装配时划伤操作人员或者线材绝缘层，也能让盖体与电调主体贴合更紧密，减少缝隙带来的防尘防水隐患。盖体的侧壁厚度根据受力位置做了差异化设计，靠近安装固定孔的位置厚度适当增加，提升锁紧时的结构强度，避免多次拆装后出现螺孔滑牙或者盖体开裂的问题；非受力区域的壁厚做了适度减薄，在保证整体结构刚性的前提下尽可能降低零件重量，对于无人机这类对载重敏感的设备来说，每一克的重量降低都能提升续航表现与飞行操控灵活性。

从实际使用的角度出发，这款铝合金端盖相比原厂常用的塑料端盖，抗冲击性能提升非常明显，在遇到意外摔落或者硬物撞击时，不会像塑料件那样轻易出现开裂或者碎裂的情况，能够持续为内部电调板提供可靠防护。同时铝合金的导热系数远高于工程塑料，电调工作时产生的热量可以通过端盖快速传导到外部空气中，在持续大电流输出的场景下，能够让电调的工作温度降低10到15摄氏度，有效延长功率元件的使用寿命。盖体内侧没有设计多余的加强筋，避免加强筋压迫电调板上的电容、电阻等贴片元件，内侧表面做了平整化处理，装配时不会刮伤电路板上的阻焊层，降低短路风险。

在压铸工艺的适配性上，这款端盖的结构设计充分考虑了压铸生产的脱模需求，所有侧壁都做了符合压铸工艺要求的脱模斜度，没有倒扣或者难以成型的死角结构，不需要设计复杂的抽芯结构就能完成压铸生产，能够有效降低生产过程中的废品率，适合批量加工生产。盖体表面的平面度控制在0.1mm以内，保证与电调板贴合时不会出现局部间隙过大的问题，既能够提升防尘效果，也能让热量传递更均匀。边角位置的圆角过渡设计，既可以减少压铸过程中应力集中导致的零件变形，也能避免使用过程中尖锐边角带来的安全隐患。
