六缸重轨动力单元本体结构设计

该构件作为大马力重载动力单元的核心承载基体，主要适配重型轨道牵引装备的动力输出需求，在干线货运机车、重型轨道工程作业车辆的动力舱内承担核心装配基准作用，所有动力输出相关的运动副、燃烧腔体、冷却油路、配气机构都要以该本体为安装基准完成总装，其结构精度直接决定整台动力单元的运行稳定性与服役寿命。

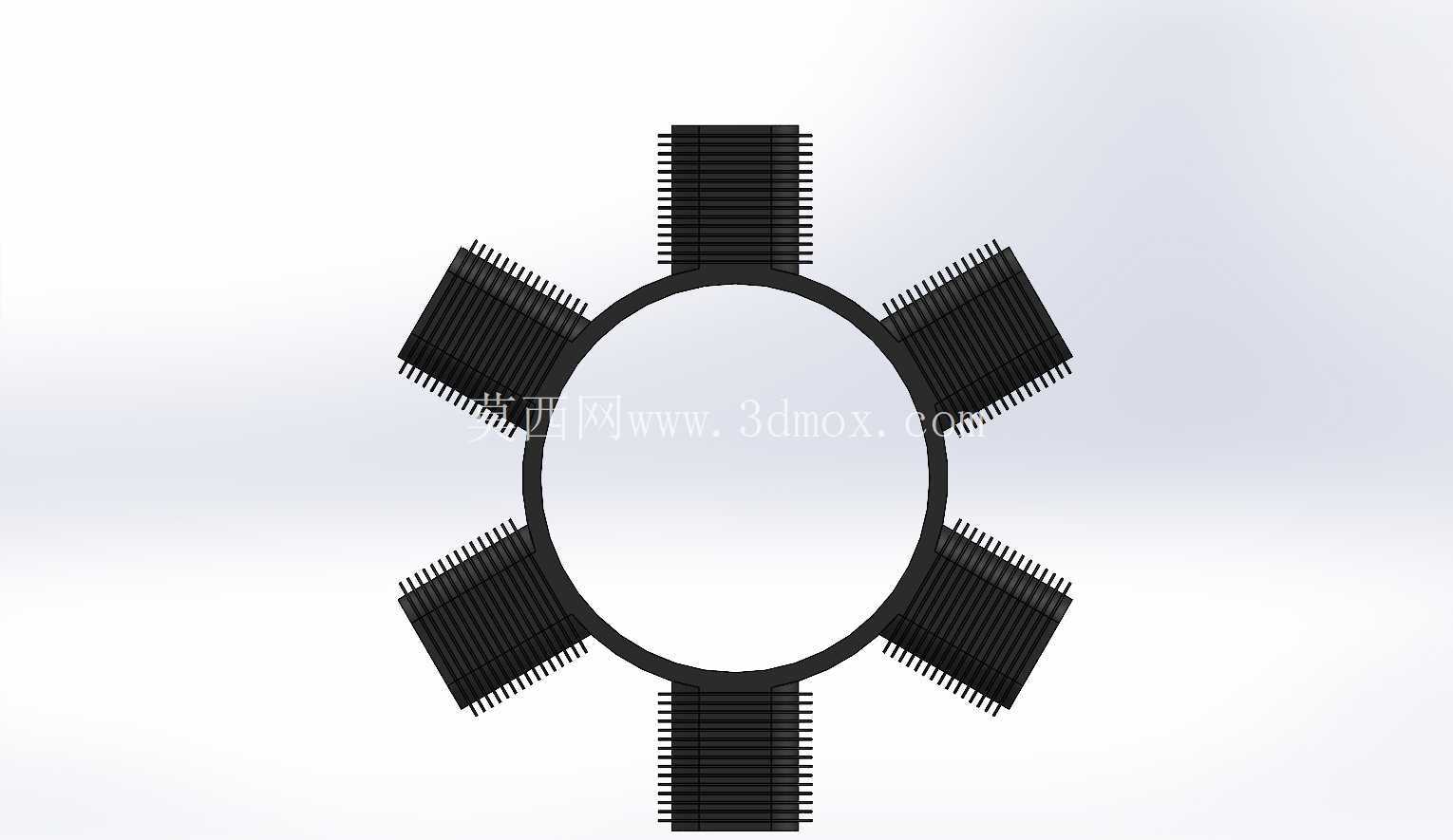

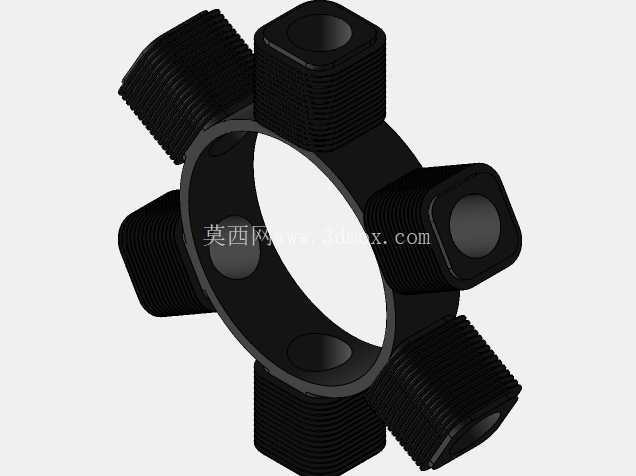

从实际工况适配角度出发，该本体采用六组周向均匀分布的缸套安装位设计，相邻缸位夹角保持60度均匀排布，这种排布方式可以在有限的动力舱径向空间内，最大化压缩整机的径向尺寸，同时保证各缸做功顺序的动平衡抵消，降低整机运行时的一阶、二阶振动幅值，减少轨道车辆运行时动力舱的振动传导，提升驾乘与车载设备的运行稳定性。每个缸位外侧设计有密集的环形散热鳍片结构，鳍片沿缸套轴向平行排布，在不额外增加冷却系统管路复杂度的前提下，大幅提升缸体与外界空气的接触换热面积，适配轨道车辆长距离持续运行时的高负荷散热需求，避免高负荷持续做功时缸体温度超限引发的结构形变。

设计过程中优先考虑了安装边界的适配性，中心通孔为动力输出主轴的穿过位，通孔内壁预留了主轴承座的安装定位台阶，台阶的同轴度公差控制在0.02mm以内，保证主轴高速旋转时的跳动量处于允许范围内。六个缸位的端面都设计了统一的密封面结构，密封面平面度公差不大于0.01mm，避免缸盖装配后出现燃气泄漏、冷却液渗漏的问题。本体的环形基体部分做了等强度壁厚设计，在缸体之间的连接区域做了局部加厚处理，对应位置预留了加强筋结构，平衡六缸交替做功时的交变应力冲击，避免长期高负荷运行后出现应力集中引发的本体开裂问题，同时在非受力区域做了适度的壁厚减薄，控制整体构件的重量，降低动力单元的自重占比，提升轨道车辆的有效载荷能力。

从装配逻辑来看，该本体的所有安装孔位都采用了基准统一的设计原则，所有缸套安装孔、主轴承孔、附件安装位的加工基准都与中心主轴孔保持统一，减少总装时的累计装配误差，不需要额外的调整垫片即可满足装配精度要求。每个缸位的散热鳍片根部都做了圆角过渡处理，避免加工和使用过程中出现应力集中，同时鳍片的厚度从根部到顶端做了渐变设计，根部厚度更大保证结构强度，顶端厚度稍薄提升散热效率，平衡结构强度与散热性能的双重需求。

在实际应用场景中，该本体适配的动力单元主要承担重载牵引工况，需要在长时间满负荷输出的状态下保持结构稳定，因此设计时充分考虑了热胀冷缩的形变余量，各缸位之间的连接区域预留了合理的形变空间，避免缸体温度升高后出现不同缸位的位置偏移，保证活塞在缸套内的运动始终保持对中，减少偏磨问题，延长动力单元的大修间隔周期。本体外侧的各个附件安装位都做了凸台强化处理，保证油泵、滤清器、管路支架等附件安装后的连接强度，避免长期振动下出现连接松动、密封失效的问题。
