Nemo Boom四电机外部特征结构设计

　　在车间日常的设备改造与实训建模任务中，这类多电机集成结构的建模往往需要兼顾外部装配匹配度与实际安装边界，不需要完全复刻内部所有绕组、轴承的细节，重点要保证外部接口、安装位、外形轮廓和实际在用设备完全对齐，才能满足后续装配干涉检查、工装夹具设计的实际需求。从实际应用场景来看，这类四电机集成结构常被用于需要多路独立动力输出的小型专用设备上，比如多工位小型加工单元的动力头集成、便携类作业工具的动力模块，相比单电机搭配复杂传动链的方案，四电机独立排布可以省去大量齿轮、同步带传动部件，减少传动间隙带来的精度损失，同时每个电机可以独立控制转速与转向，适配不同工位的负载需求，在小空间内实现多轴动力输出的紧凑布局。

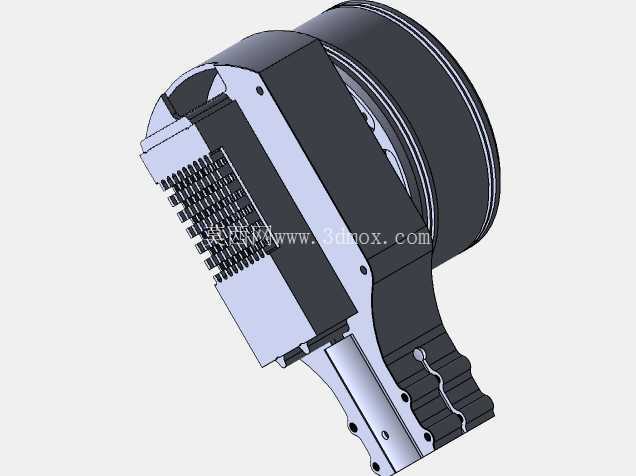

　　从结构设计思路来看，建模时首先要确定主体安装基座的轮廓边界，这个集成结构的主体采用圆柱端加握持式安装段的组合形态，圆柱端是四个电机的主体容纳腔，要保证四个电机的周向排布间距均匀，每个电机的输出端对齐前端的动力输出接口，前端的密集格栅结构既是电机的散热通风通道，也是输出端的防护结构，格栅的条缝宽度要兼顾通风量与异物防护等级，避免车间内的金属切屑、粉尘进入电机内部造成绕组短路。握持式的安装段设计充分考虑了人工操作或者快装夹具的夹持需求，侧面的波浪形防滑槽可以增加夹持摩擦力，不管是人工手持作业还是安装在快换支架上，都能保证固定牢靠不会出现周向转动。

　　安装边界方面，圆柱主体的外径尺寸要匹配配套设备的安装套筒内径，安装段的厚度要适配常用夹具的夹持行程，前端输出面的定位销孔位置要和配套的执行端接口完全对齐，保证装配时不需要额外修配就能完成对接。建模过程中要重点核对几个关键配合尺寸：一是四个电机安装位的中心距，要保证电机装入后外壳之间留有足够的散热间隙，避免长时间高负载运行时热量堆积；二是前端输出轴的伸出长度，要保证和执行部件连接后不会出现轴端顶死或者配合长度不足的问题；三是安装段上的固定螺丝孔位，孔距要和配套的固定支架孔位完全一致，螺丝孔的深度要满足螺丝拧入后不会穿透到电机容纳腔内部，避免螺丝顶到电机外壳造成装配应力。从功能特性来看，这种集成式四电机结构省去了分散安装电机所需的多个安装支架，整体结构更紧凑，重量更轻，适合对安装空间有严格限制的便携设备或者小型自动化工位，每个电机独立走线的设计也方便后续的电控接线，维护时可以单独更换故障电机，不需要拆解整个动力模块。在实际建模校验时，要重点检查外部轮廓的干涉情况，比如当结构绕安装轴线转动时，握持段的凸起部分会不会和周边的设备机架发生碰撞，前端格栅的突出部分会不会和执行部件的运动轨迹产生干涉，这些细节如果在建模阶段没有核对准确，后续实际加工装配时就会出现装不上、运动卡滞的问题。

　　另外，外壳的壁厚设计也要兼顾强度与重量，圆柱容纳腔的壁厚要能承受电机运行时的振动，不会因为长期振动出现壳体开裂，同时也要避免壁厚过大造成整体重量超标，增加安装支架的负载。握持段的内部是走线通道，四个电机的动力线与信号线都从这个通道引出，建模时要保证通道内部没有尖锐棱角，避免穿线时划伤线缆绝缘层，通道出口处要做圆角过渡，同时预留线缆固定卡的安装位，避免设备运行时线缆来回晃动造成接线端松脱。这类外部特征匹配的建模方式，非常适合车间现场的快速测绘建模需求，不需要拆解设备获取内部结构，只需要通过外部尺寸测量、特征拍照就能完成模型搭建，足够满足工装设计、装配干涉检查、设备改造方案验证的需求，相比全细节建模可以节省大量的测绘与建模时间，更贴合车间实际的工作节奏。
