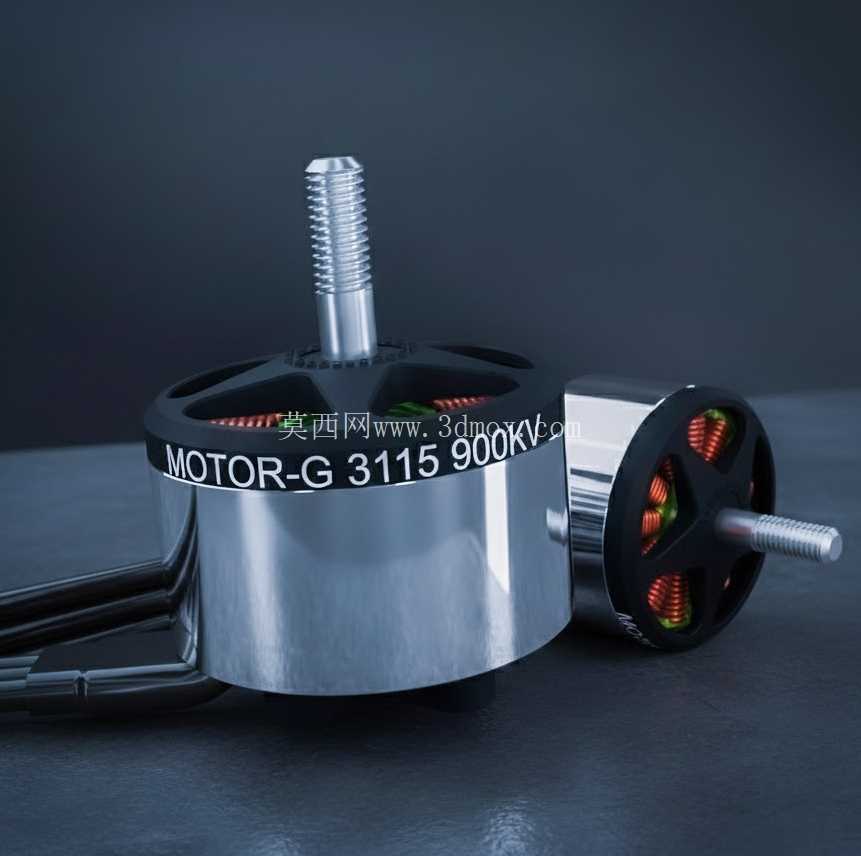

FPV穿越机用900KV外转子无刷动力电机

这款外转子无刷动力单元，核心适配FPV穿越机、小型固定翼航模以及轻量化多旋翼无人机的动力输出场景，在航模竞速、影视航拍、工业巡检类小型无人机的动力选型中属于常用规格。从结构设计逻辑来看，外转子的构型选择本身就是为了在同等重量下获得更大的扭矩输出，直接驱动螺旋桨省去减速传动结构，降低动力系统的整体重量与机械损耗，900KV的参数设定对应3-6S锂电供电区间，适配10-13寸螺旋桨的负载范围，能在拉力输出与续航表现之间取得平衡，既可以满足竞速类机型的瞬时动力响应需求，也能适配长续航巡检机型的效率要求。

从安装边界来看，电机主体采用3115规格的定子尺寸，也就是定子直径31mm、定子高度15mm，顶部输出轴采用标准螺纹设计，适配市面上绝大多数通用桨座的安装孔径，不需要额外定制转接件就能完成螺旋桨的固定；电机底座预留四个对称分布的安装孔，孔位间距符合航模动力安装的通用标准，可以直接固定在常规规格的机臂碳管或者电机座上，安装时只需要保证电机轴与机臂平面垂直，就能避免螺旋桨转动时产生的动平衡偏差，降低飞行过程中的震动传导。

结构设计上，电机外壳采用一体化切削的铝合金材质，既作为外转子的磁轭固定永磁体，也承担散热功能，飞行过程中螺旋桨产生的下行气流可以直接扫过电机外壳的金属表面，带走绕组工作产生的热量，避免长时间大油门工况下出现绕组过热退磁的问题。定子部分采用多槽绕线设计，漆包线的排布经过优化，降低铜线之间的空隙率提升槽满率，在有限的定子体积内提升铜线的有效截面积，降低大电流下的铜损；两端的轴承采用高精度深沟球轴承，配合合理的轴向预压设计，既可以承受螺旋桨转动时产生的径向拉力，也能降低高速转动下的轴承晃动，减少动力系统的震动噪音，延长电机的使用寿命。出线端采用耐高温硅胶线，直接从定子底座引出，线长预留足够的焊接余量，适配不同电调的安装位置，焊接处可以做热缩管绝缘处理，避免飞行过程中出现线路短路的问题。

在实际应用场景中，这类电机除了航模领域，也可以适配小型无人车、水下推进器等需要轻量化动力输出的设备，只要根据负载特性调整供电电压与螺旋桨/桨叶的匹配规格，就能获得合适的动力输出曲线。选型时需要注意，电机的拉力输出与搭配的螺旋桨规格、供电电压直接相关，大螺距螺旋桨可以获得更高的飞行速度，但会提升电机的工作电流，需要搭配对应电流规格的电调，避免过载；小螺距螺旋桨则可以提升动力响应速度，更适合竞速类飞行场景。安装过程中要保证电机固定螺丝的长度合适，避免螺丝过长顶到定子绕组造成短路，螺丝拧入底座的深度控制在3-4mm即可，既可以保证固定强度，也不会损伤内部结构。日常使用中，要避免电机在无负载的情况下长时间高速空转，否则会因为轴承转速过高造成润滑脂快速流失，缩短轴承寿命；飞行后要及时清理电机缝隙中残留的泥沙、草屑等异物，避免异物进入轴承或者磁隙之间，造成转动卡滞或者动平衡失效。

从三维建模的角度来看，这类电机的建模需要重点关注几个关键尺寸的准确性：首先是定子与外转子之间的磁隙宽度，这个尺寸直接影响电机的运行效率，建模时要保证磁隙均匀，避免出现转子与定子摩擦的干涉问题；其次是输出轴的螺纹规格与长度，要匹配常用桨座的安装尺寸，保证螺旋桨安装后不会出现轴向窜动；底座的安装孔位要严格按照通用标准设定，保证模型可以直接导入整机装配中完成干涉检查，不需要额外调整孔位位置。外壳的散热筋、出线口的倒角、轴承位的配合公差这些细节，也需要在建模时准确还原，才能保证模型用于结构装配验证时的参考价值。
