两座轻型通航飞机机身曲面结构设计

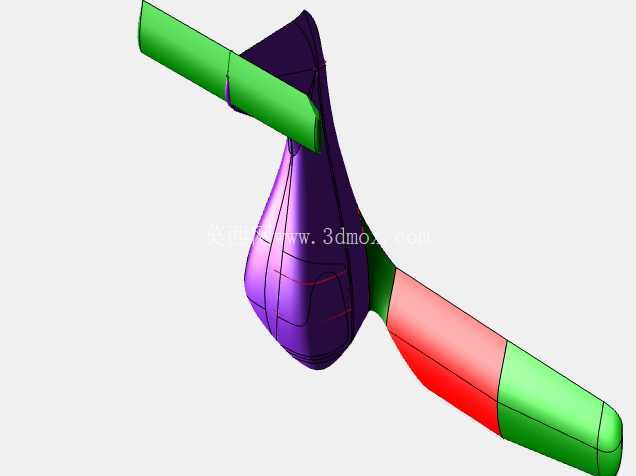

　　本次呈现的两座轻型飞行器曲面结构，主要面向通用航空领域的短途通勤、飞行培训、低空观光等实际作业场景，这类轻型飞行器在国内低空开放的推进过程中，承担着大量入门级飞行作业、私照训练、低空游览的核心载体功能，区别于大型运输类航空器，这类双座轻型机对起降场地要求低、运维成本可控，是通用航空细分领域里应用频次最高的机型品类之一。从结构功能层面来看，该模型重点还原了机身主体与尾撑、机翼连接段的一体化曲面过渡特征，整体采用流线型收腰设计，机身中段为乘员舱预留了足够的横向安装空间，可并排布置两座弹射座椅与操纵机构，座舱段的曲面弧度经过气动优化，能够在低速飞行状态下有效降低压差阻力，同时保证前向与侧向的飞行员视野边界。

　　机身尾部的锥形收窄段直接衔接尾翼安装座，曲面过渡处的曲率连续设计，能够减少尾部紊流的产生，提升低速飞行时的航向稳定性，两侧延伸的尾撑结构为水平尾翼与垂直尾翼提供安装支点，尾撑的截面采用渐变设计，从根部与机身衔接处的类椭圆截面逐步过渡到尾端的矩形安装面，既保证了结构强度，又尽可能降低了结构重量。设计思路上，该结构优先遵循轻型航空器的重量控制原则，整体曲面采用薄壁壳体的设计逻辑，外曲面作为气动承力面的同时，内部可通过布置纵向桁条与隔框形成半硬壳式受力结构，在建模过程中重点保证了各曲面衔接处的G2连续性，避免曲面出现折角导致的应力集中与气动阻力激增。

　　从安装边界来看，机身最大宽度控制在1.2米左右，能够满足两座乘员的肩宽布置需求，机身总长度不含螺旋桨段约为6.8米，两侧尾撑的延伸长度保证尾翼的操纵力臂足够，在低速飞行时能够提供充足的操纵力矩，机翼安装位位于机身下部重心位置，安装接口处预留了标准的翼梁对接平面，可直接对接下单翼结构，保证机翼与机身的装配精度。在实际工程应用中，这类曲面模型可作为气动仿真的基础几何模型，导入CFD软件进行低速流场分析，验证不同迎角下的机身升阻比特性，也可作为结构设计的基准曲面，向内偏移壁厚生成实体结构后，进行有限元强度校核，验证起降过载、机动飞行状态下的结构应力分布。机身前部预留了动力装置的安装空间，可适配活塞式航空发动机与推进式螺旋桨的安装接口，发动机安装架的固定点可直接布置在座舱隔框的加强结构上，将动力载荷直接传递到机身主承力结构，避免局部应力过大导致的结构变形。座舱段的曲面开口位置预留了风挡安装边框，边框处的曲面加厚设计可满足风挡玻璃的粘接与固定需求，同时保证风挡与机身外曲面的齐平度，减少飞行过程中的风阻与风噪。起落架的安装点位于机身下部重心前后位置，主起落架的安装接口直接与机身下部的加强隔框连接，前起落架则布置在机身前部发动机舱下方，保证地面滑行时的转向灵活性与稳定性。

　　整体曲面的分块设计也充分考虑了复合材料成型的工艺需求，机身主体曲面可分为左右两半分别成型后进行胶接装配，尾撑段可作为单独的成型部件与机身主体进行对接，减少模具的复杂度，降低小批量生产过程中的制造成本。在建模过程中，对曲面的拔模角度也做了相应优化，保证复合材料铺层与脱模过程中不会出现曲面干涉，各段曲面的壁厚均匀过渡，避免出现壁厚突变导致的成型缺陷。这类轻型飞机的结构设计，核心是在重量、强度、气动性能三者之间找到最优平衡点，既不能为了追求气动外形过度增加结构重量，也不能为了减重牺牲结构强度与气动效率，该模型的曲面设计在三者之间做了较好的权衡，能够为同类型轻型通航飞行器的设计提供可参考的几何基准，也可作为飞行培训机构的教学演示模型，帮助学员理解轻型飞机的机身结构布局与气动外形设计逻辑。
