美国空军F-104战机实体装配结构设计

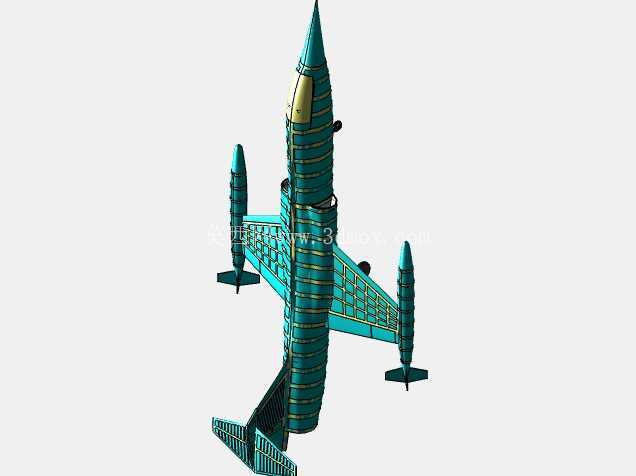

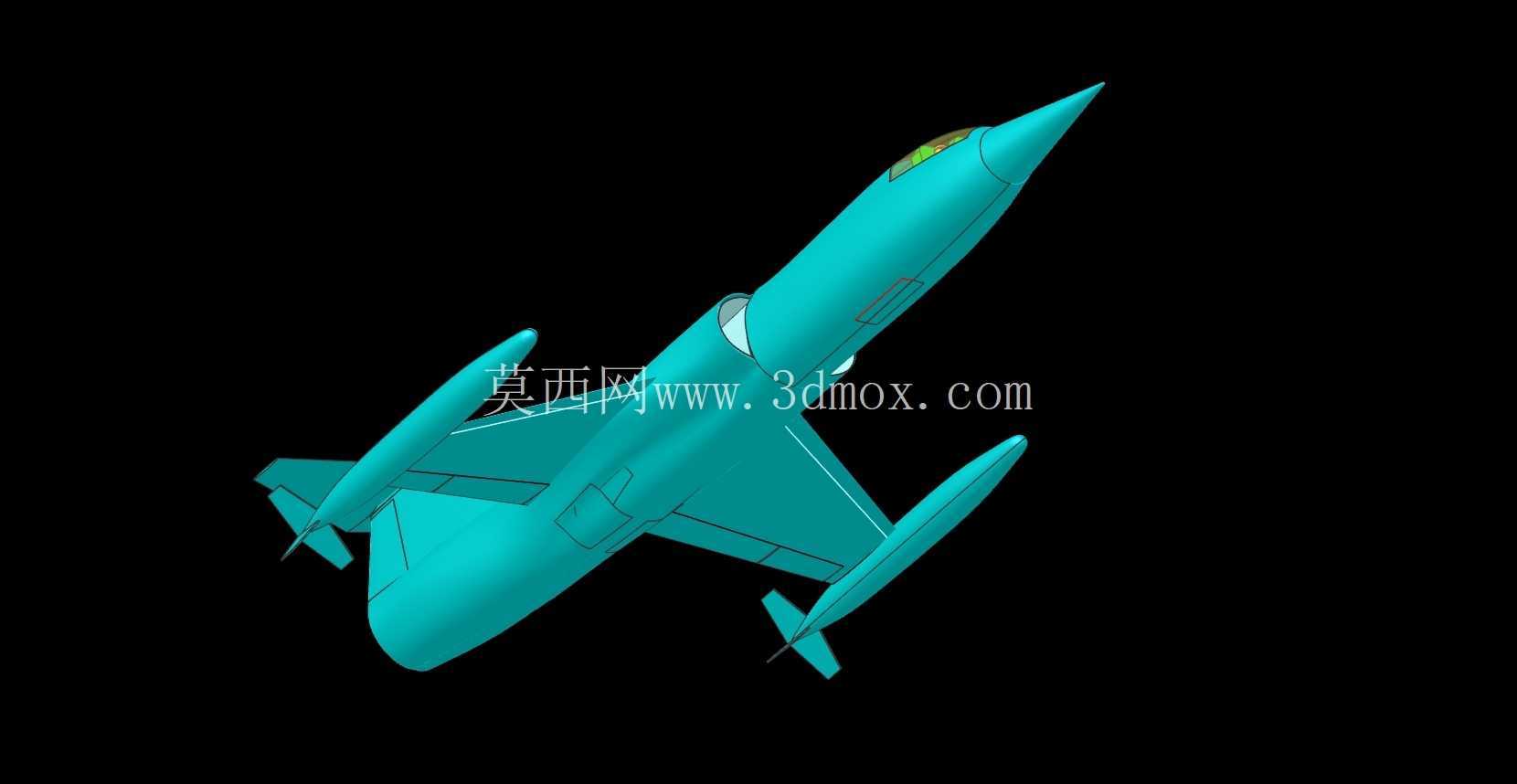

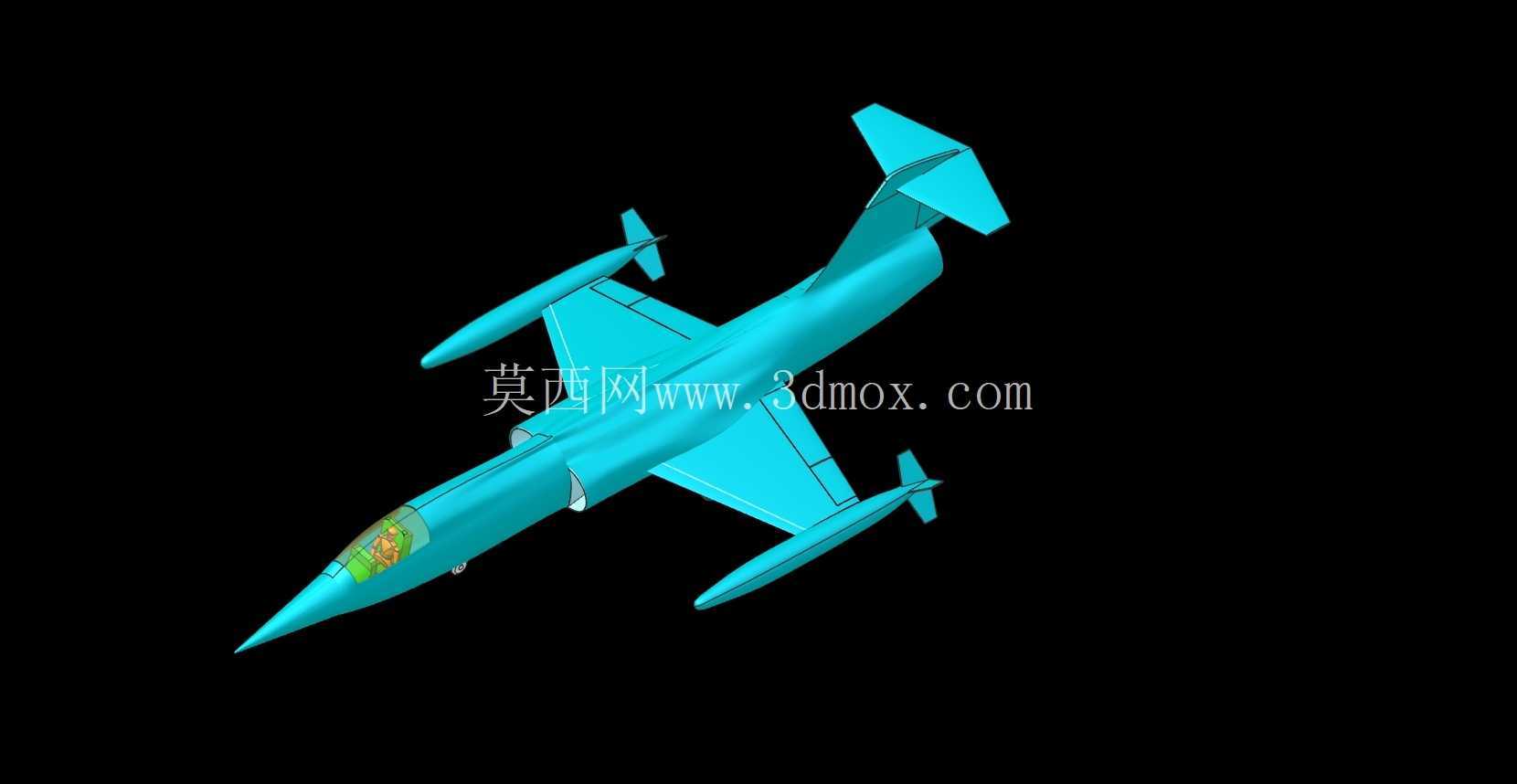

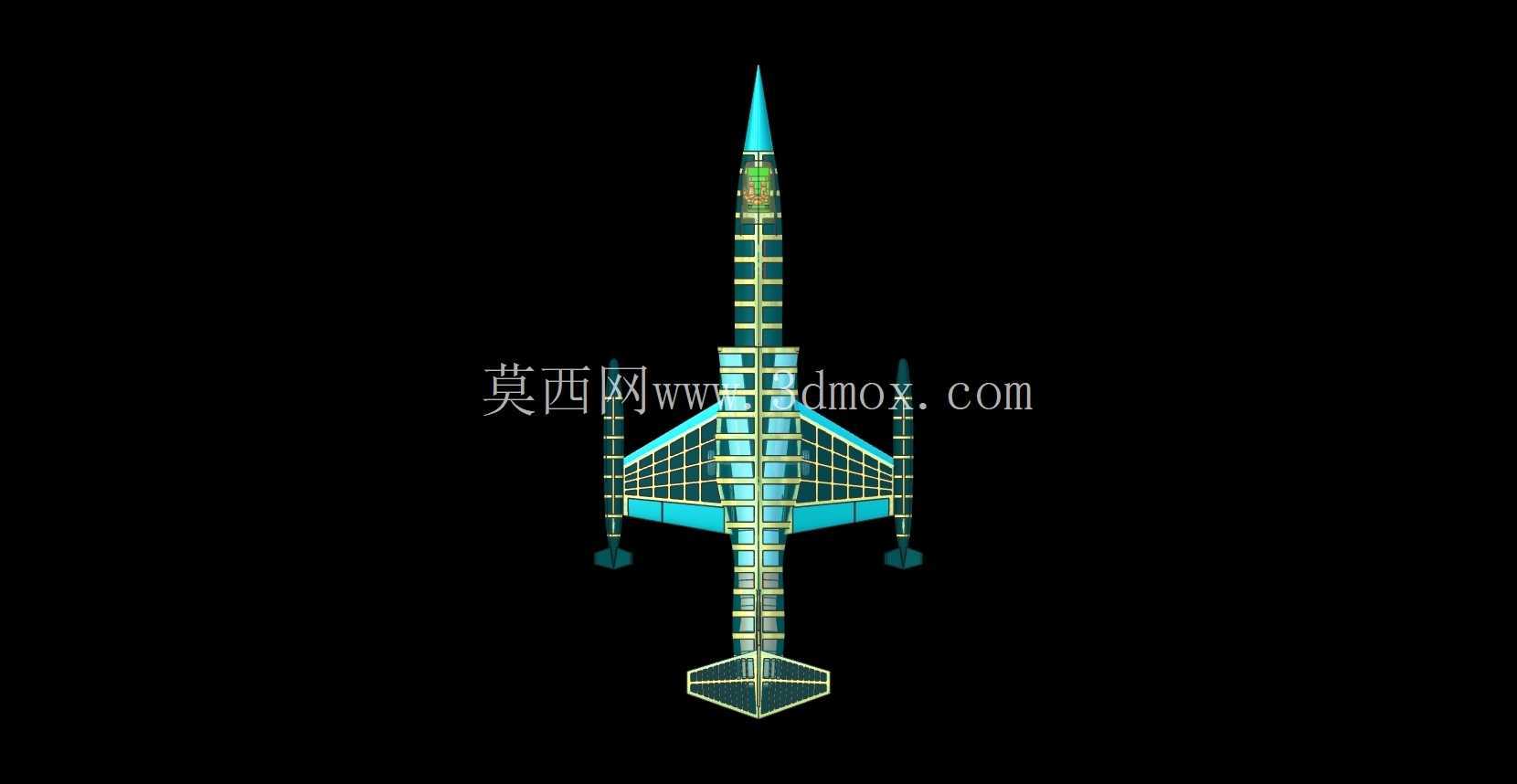

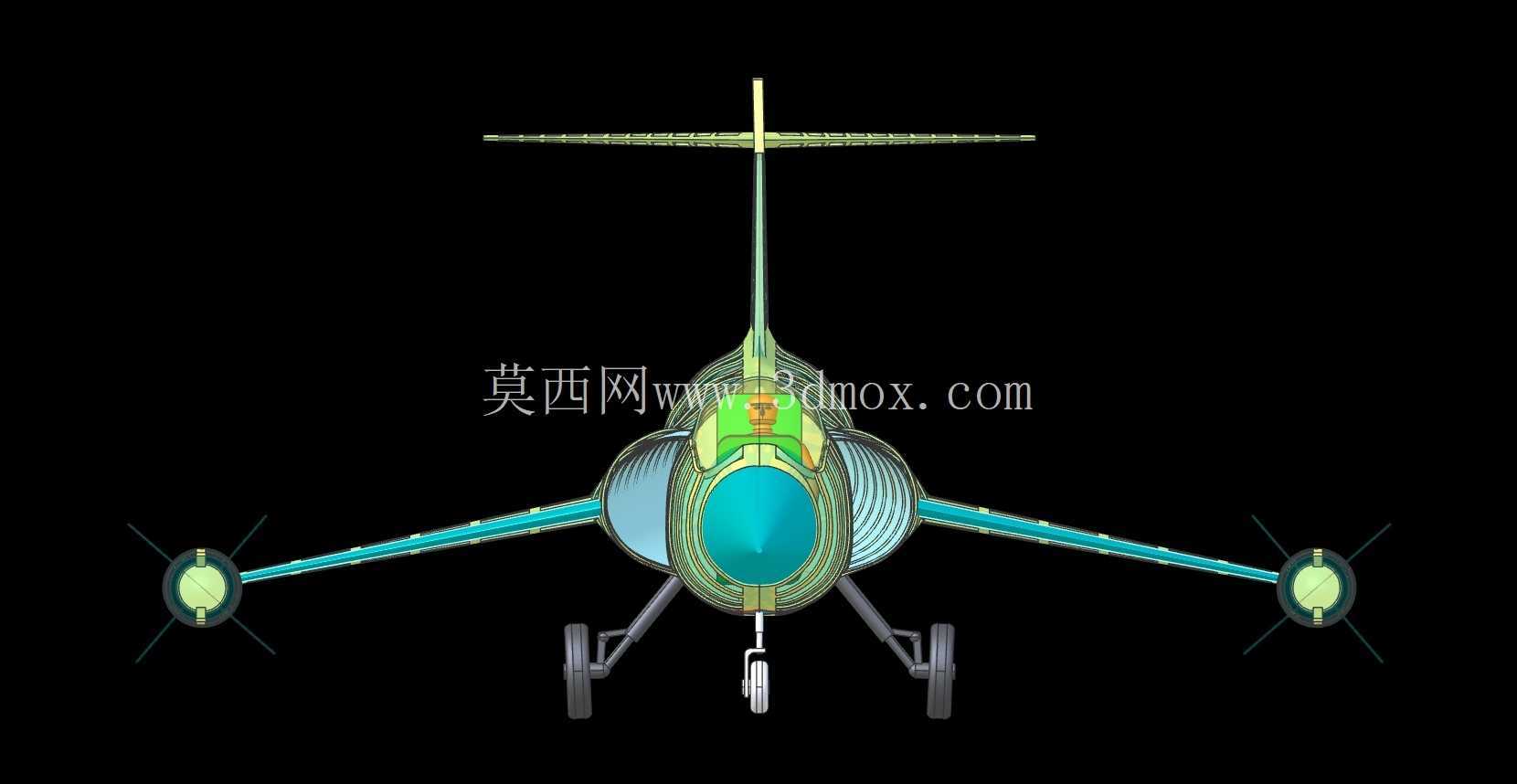

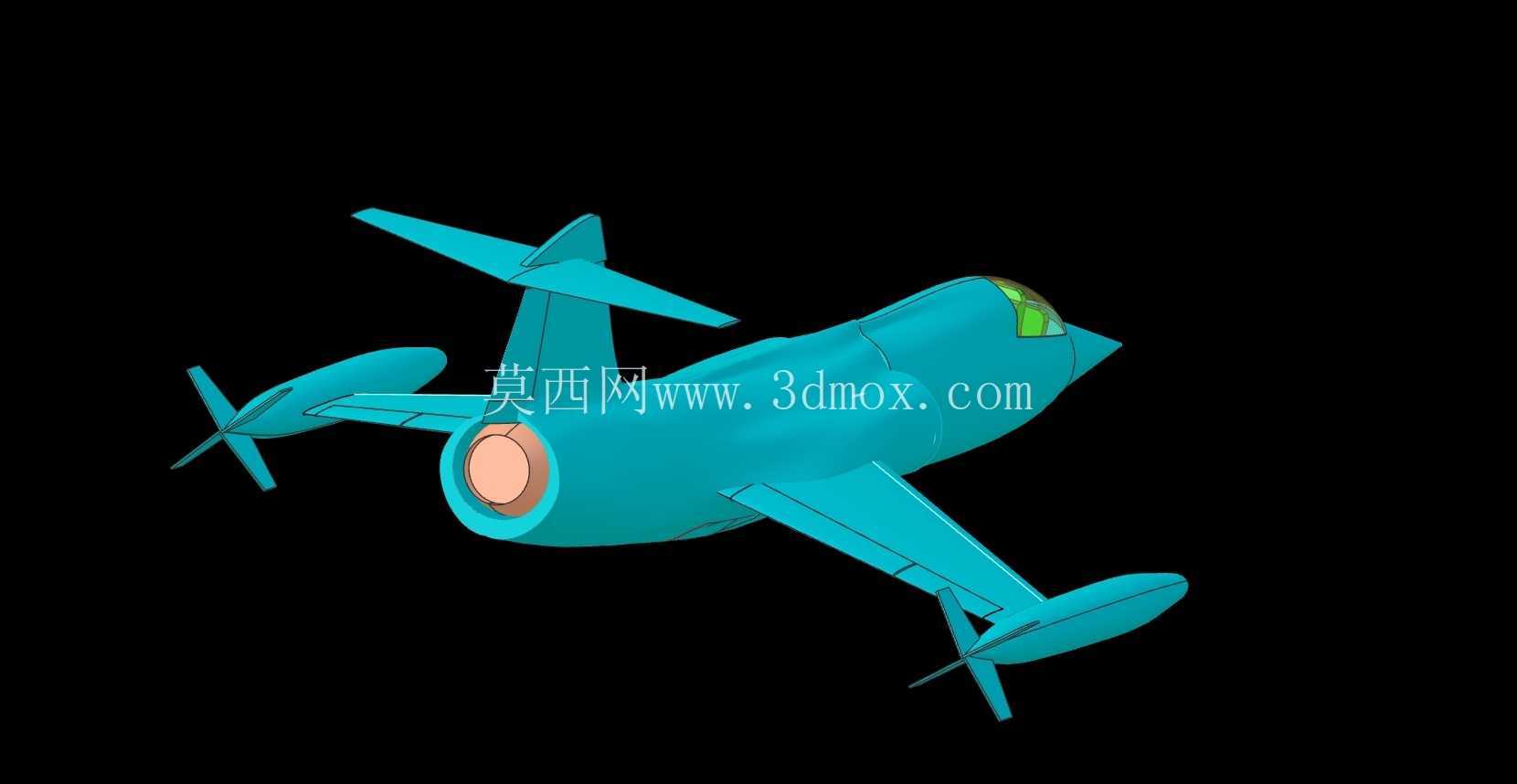

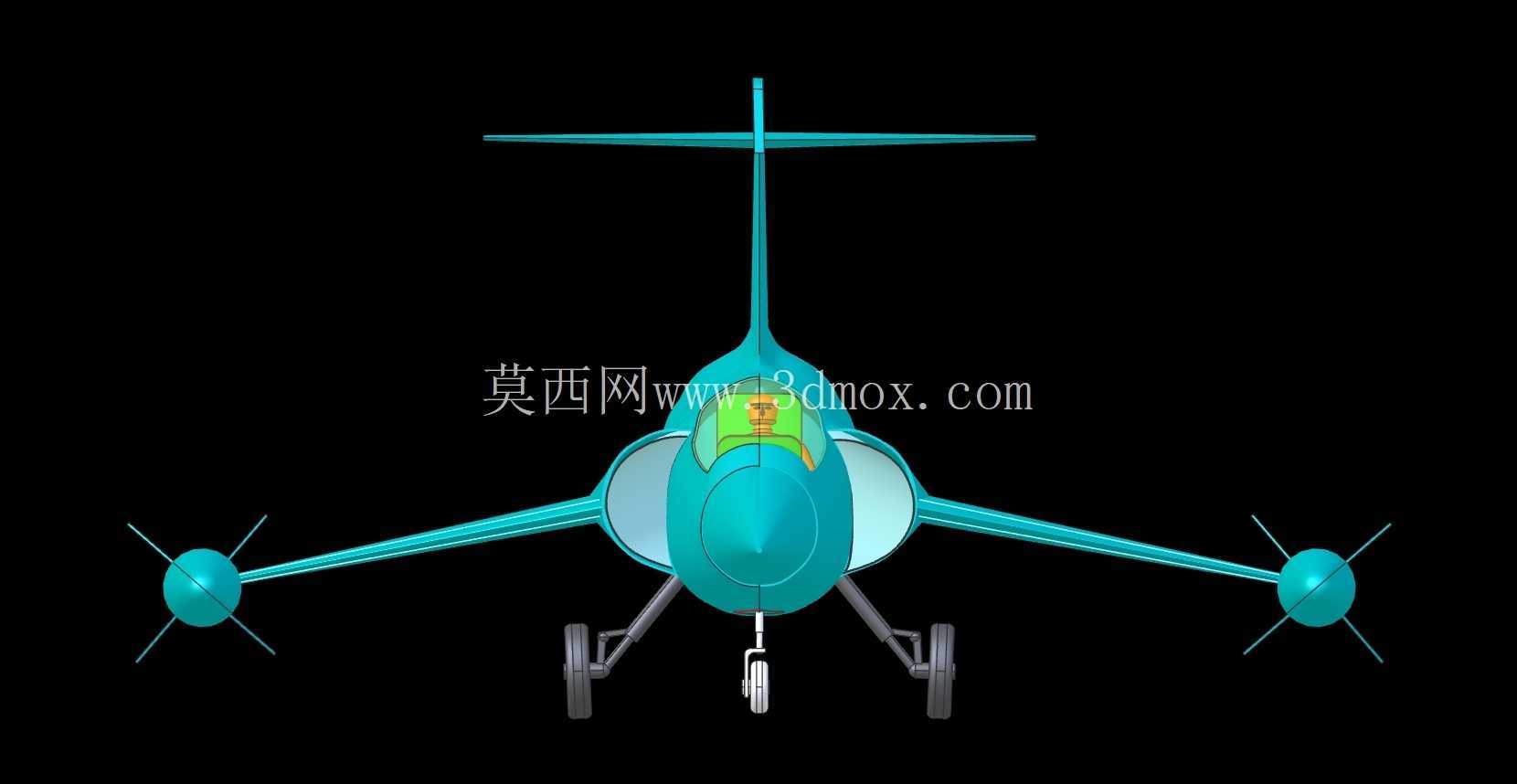

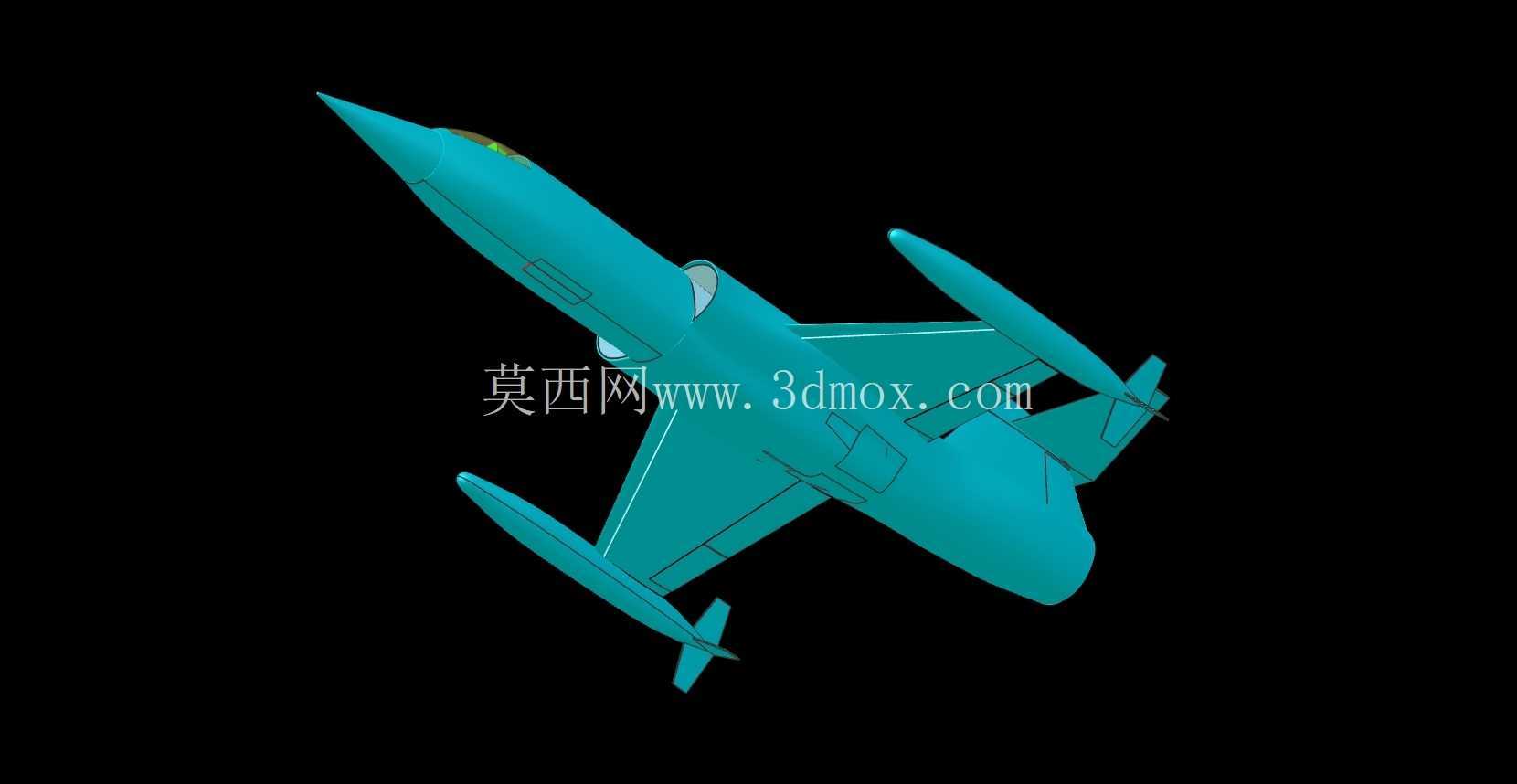

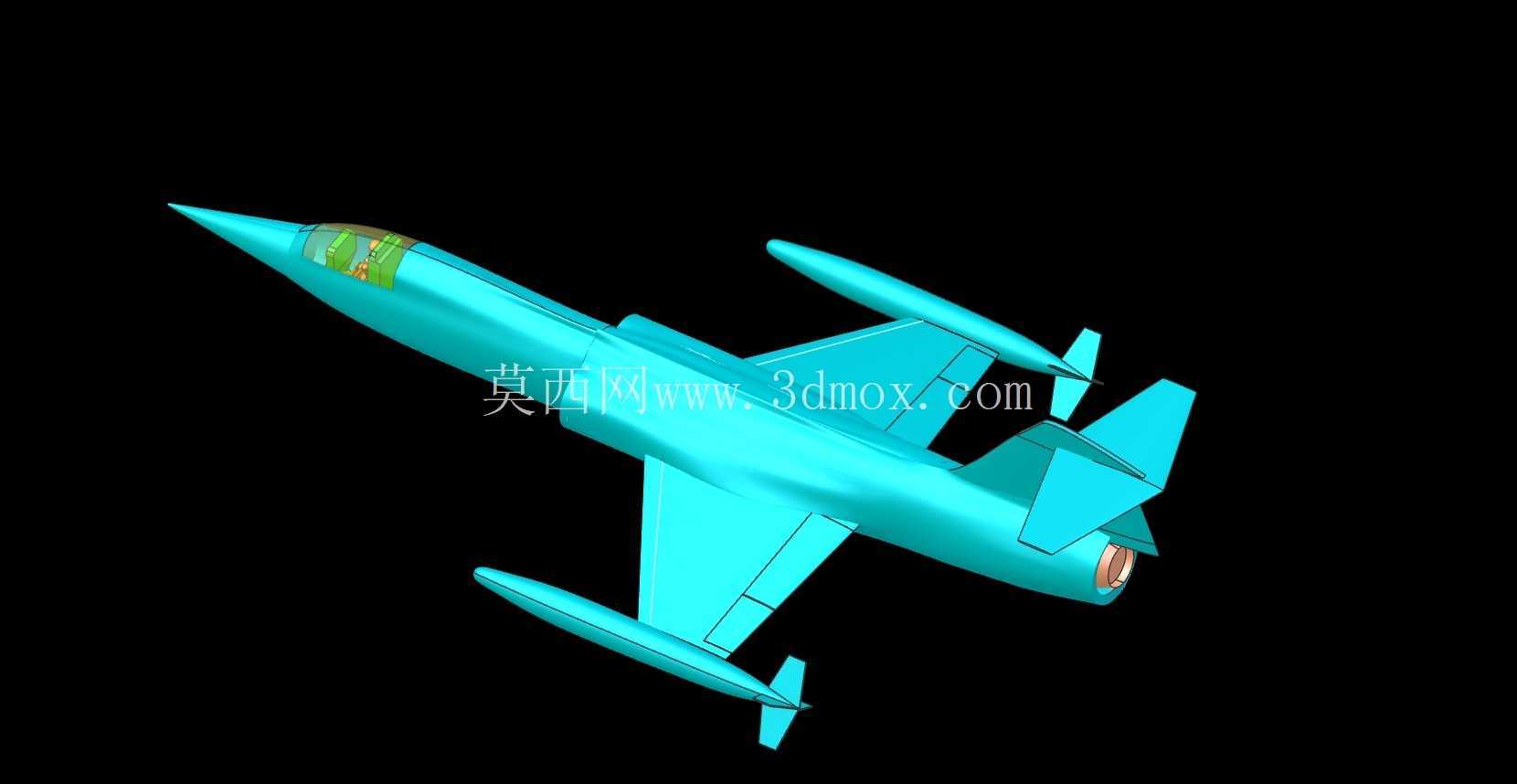

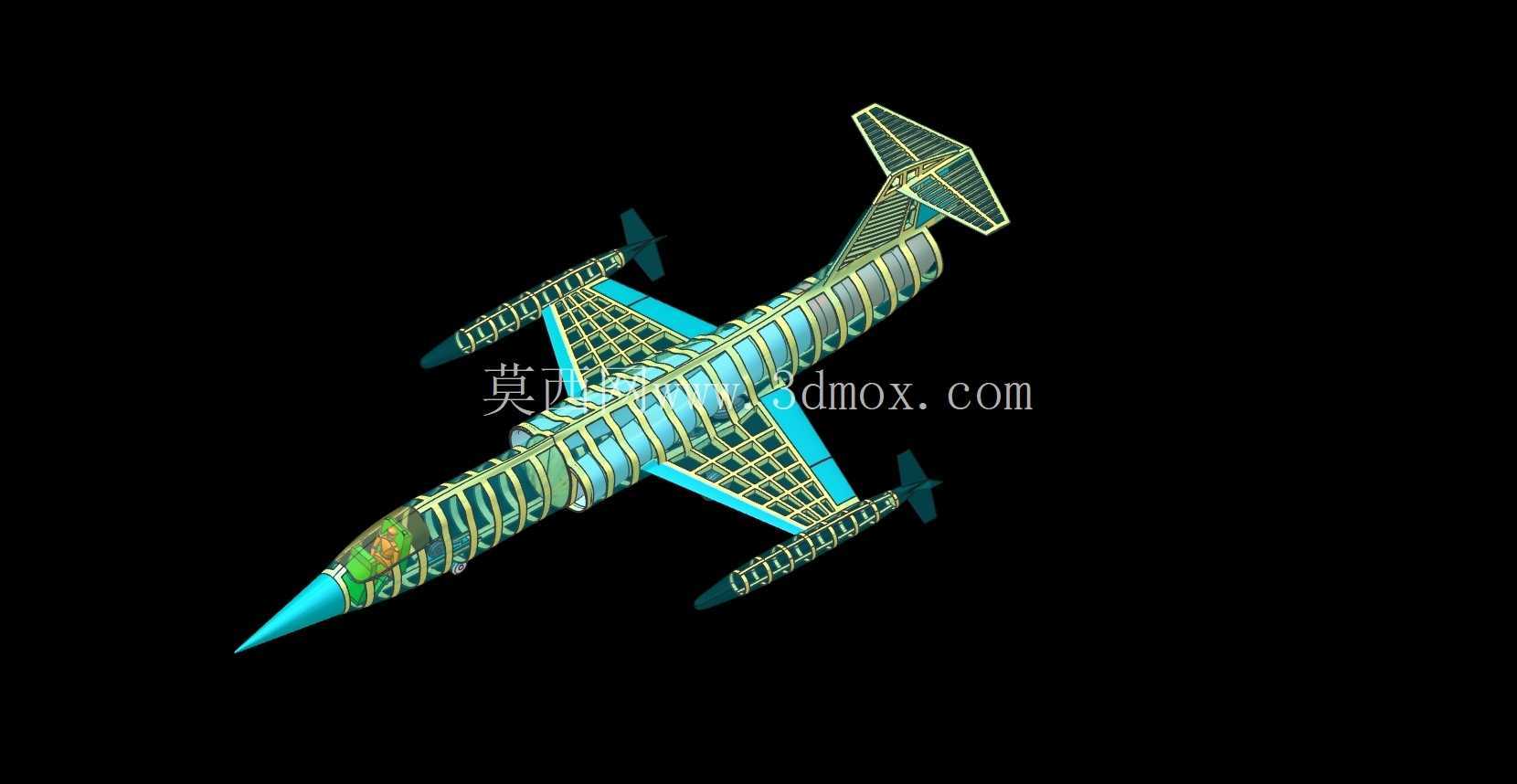

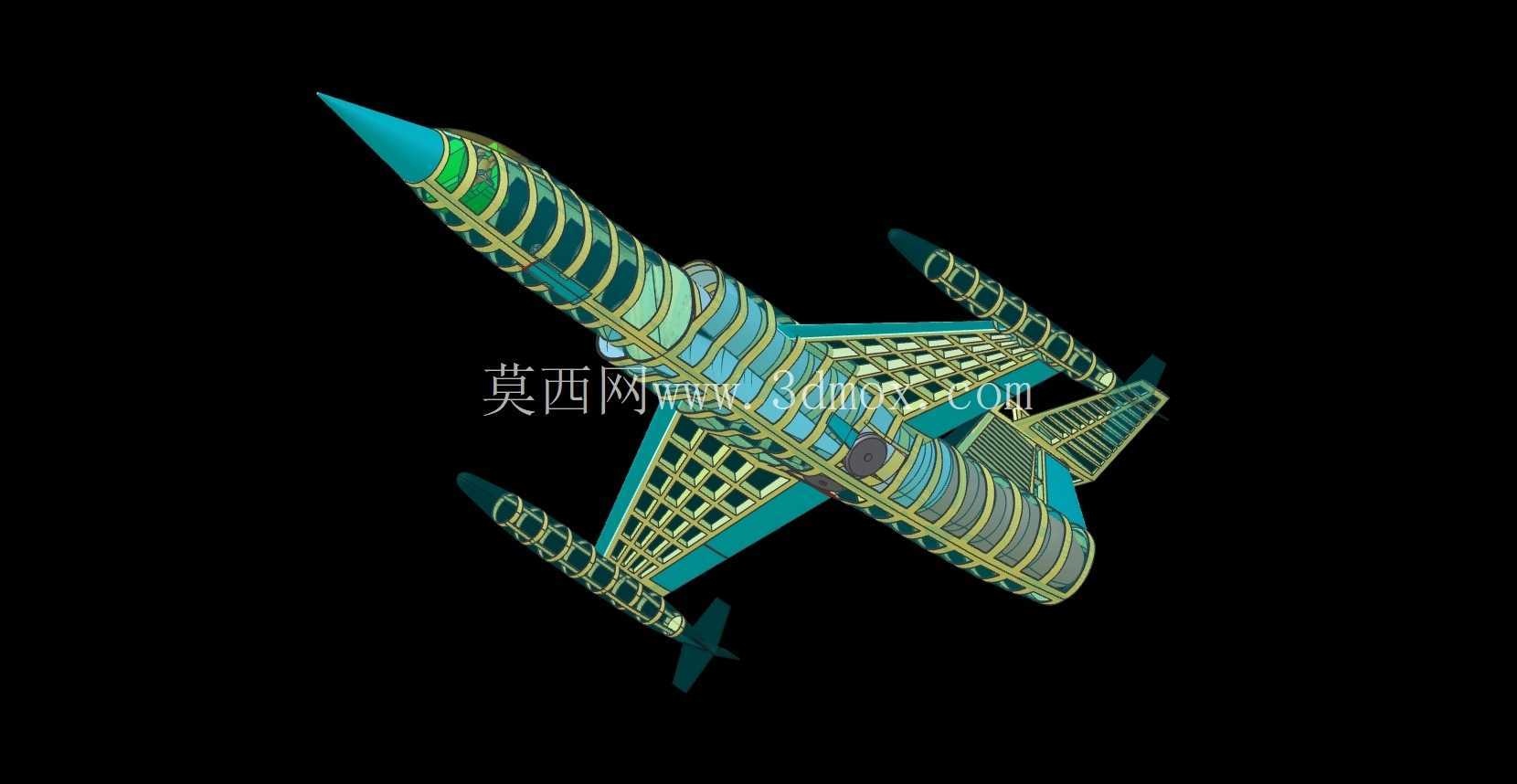

该装配结构围绕高空高速截击作战的核心需求搭建，整体气动布局采用小展弦比梯形中单翼搭配全动平尾、单垂尾的常规尾式布局，机身采用细长蜂腰截面设计，匹配超音速飞行阶段的面积律要求，降低跨音速阶段的飞行阻力。整机装配逻辑按照机身段、机翼段、尾翼段、动力舱段、起落架舱段划分16个子装配模块，累计拆分86个独立实体零件，每个零件的装配基准统一以机身航向轴线为核心基准，机翼安装角、平尾反角、垂尾后掠角均按照实机气动参数做等比例缩放还原，可直接用于航空科普教具的结构拆解演示、航模改装的结构参考、飞行器结构设计课程的教学案例使用。

从实际应用场景来看，该装配结构可支撑三类工程场景的使用需求：其一为航空职业教育场景，可拆分的子装配模块能够直观展示二代喷气式战机的机身框梁连接逻辑、翼面与机身的对接形式、操纵面的铰接结构，帮助学员理解高速飞行器的结构设计逻辑；其二为航模研发场景，等比例缩放的外形轮廓与内部安装边界可直接作为小型涡喷航模、像真滑翔机的结构设计基准，减少外形测绘的重复工作量；其三为军事仿真场景，高精度的外形曲面可直接导入视景仿真系统，作为空中目标的几何模型使用，匹配仿真训练中的目标识别、战术推演需求。

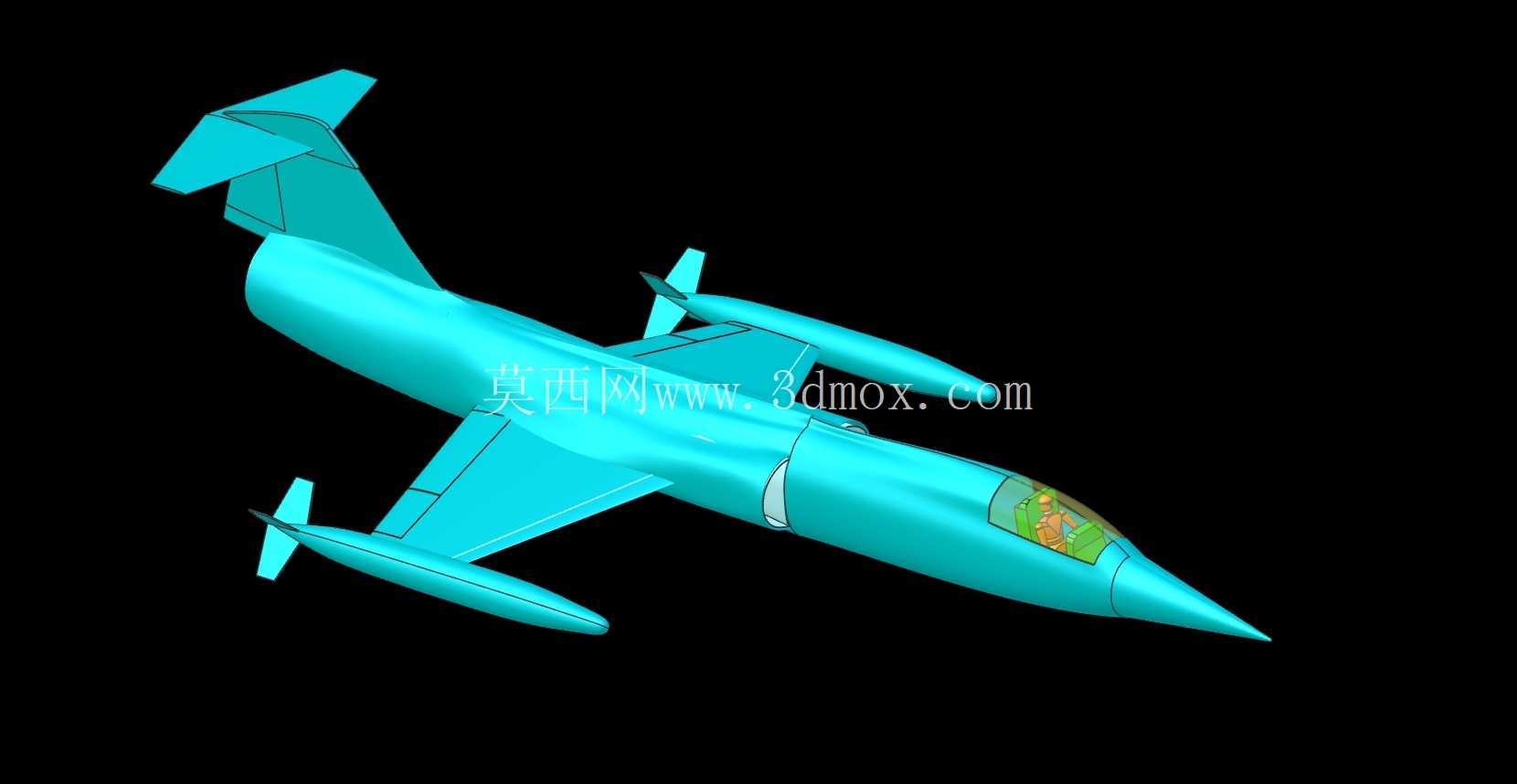

设计思路上，该装配结构以正投影视图为基础做三维缩放重构，优先保证气动外形的轮廓精度，机身头部的尖锐进气锥、机身侧面的半埋式起落架舱、翼下的外挂点接口、尾喷口的收敛段轮廓均做了实体化还原，内部结构按照实体零件的装配关系做简化处理，未过度还原机载设备、管路线路等非结构类细节，兼顾了外形还原度与装配结构的可读性。零件之间的装配约束按照实际连接关系设置，机身框段采用同轴对齐+端面贴合的约束形式，翼面与机身的对接采用基准面重合+孔位对齐的约束形式，操纵面与安定面的铰接采用旋转轴对齐的约束形式，所有子装配模块均可独立拆解，方便单独查看单个零件的几何形态与安装位置。

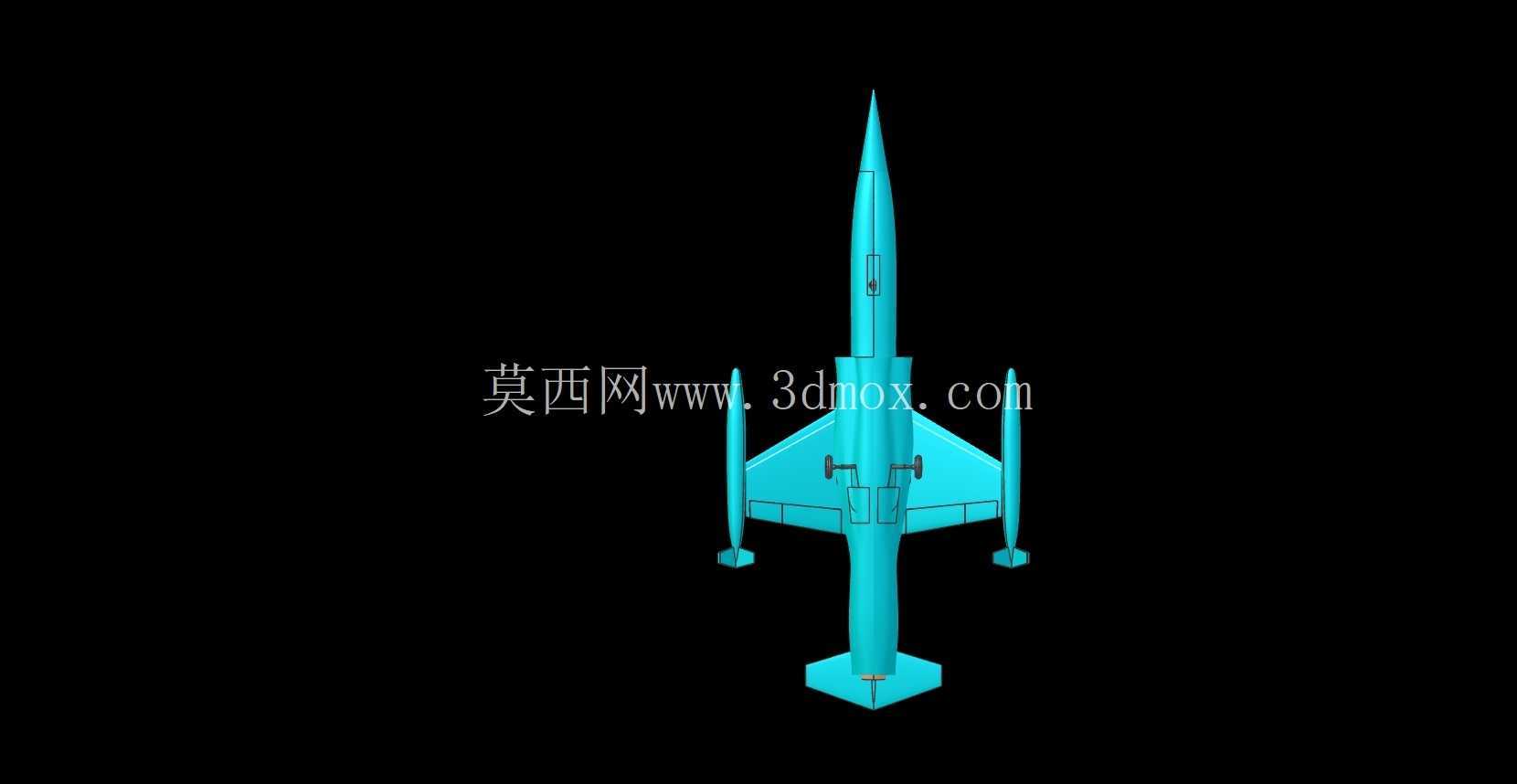

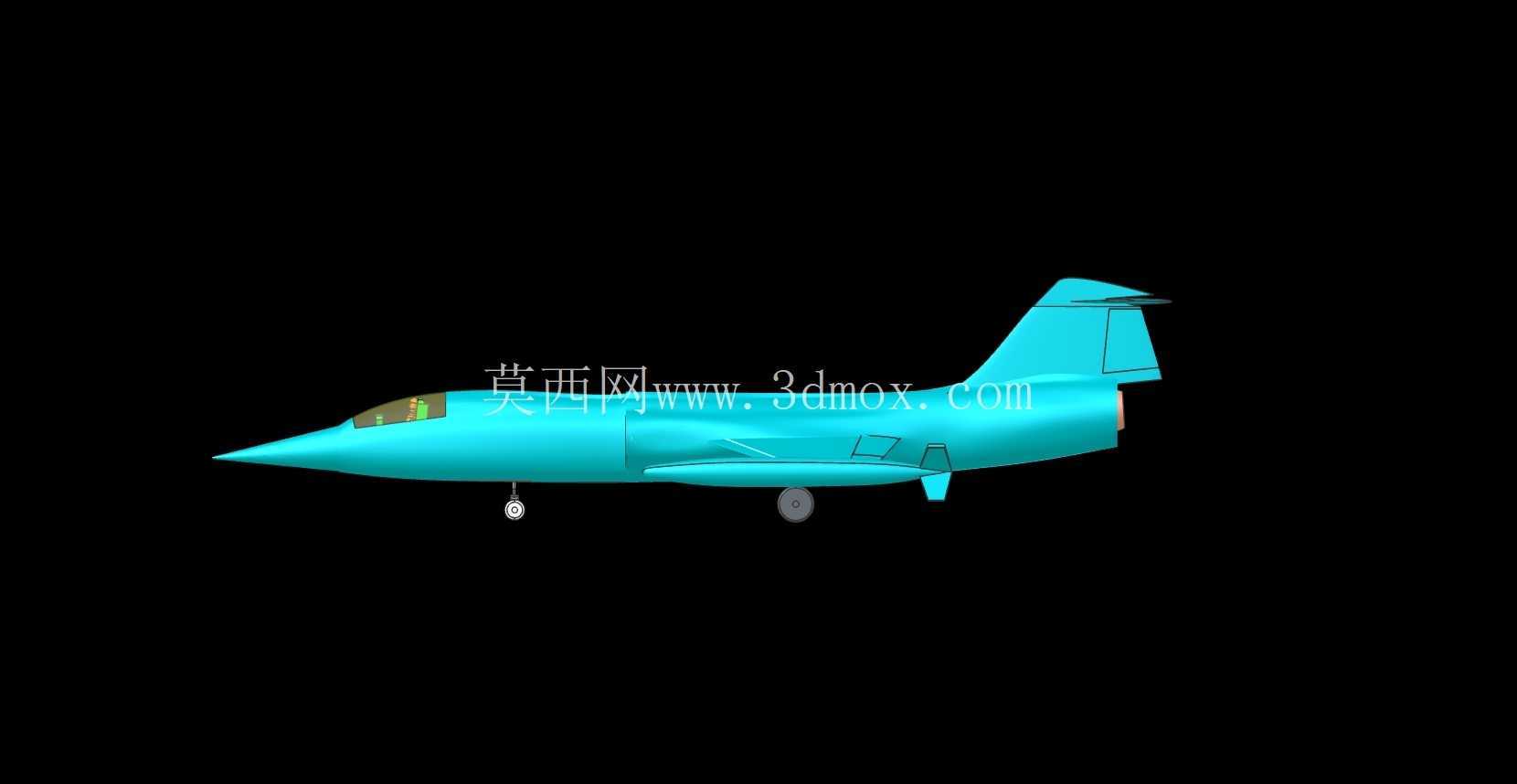

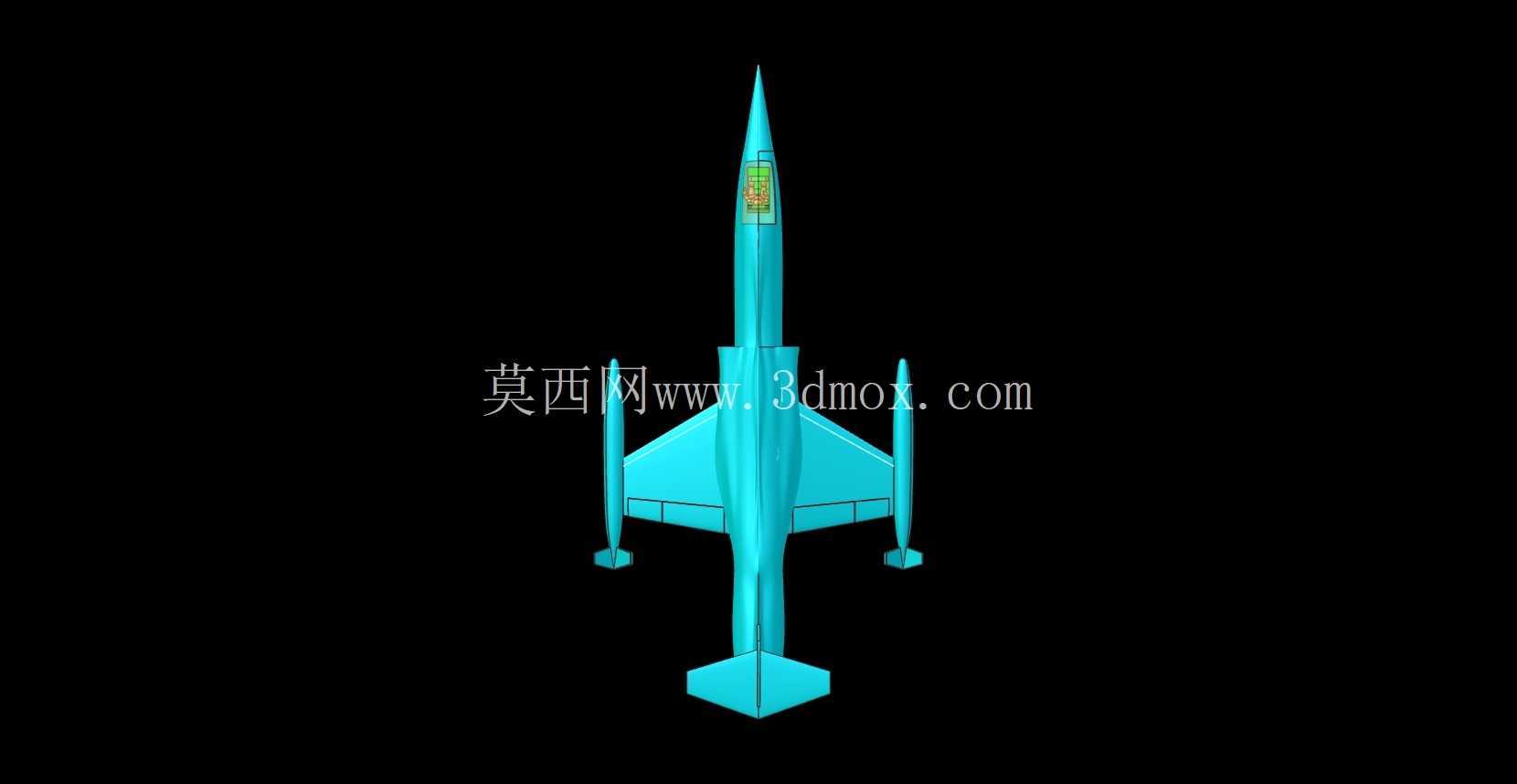

外形尺寸与安装边界方面，整机长细比约为10.8，机翼展弦比约为2.4，垂尾高度约为机身直径的2.1倍，机身最大截面位于座舱后段的设备舱位置，机翼安装位置距机身头部的距离约为整机长度的38%，平尾安装位置距机身尾部的距离约为整机长度的12%，所有外挂点的安装面均平行于机身水平基准面，起落架舱的内部预留了足够的收放行程空间，匹配起落架收起后的容纳需求。需要注意的是，该结构基于三视图缩放开发，未采用实机扫描点云做逆向校准，部分曲面过渡区域、零件连接位置的尺寸存在一定比例误差，不适用于高精度的飞行器气动仿真计算、零件级的加工生产场景，仅可用于结构展示、原理演示、外形参考类的使用场景。

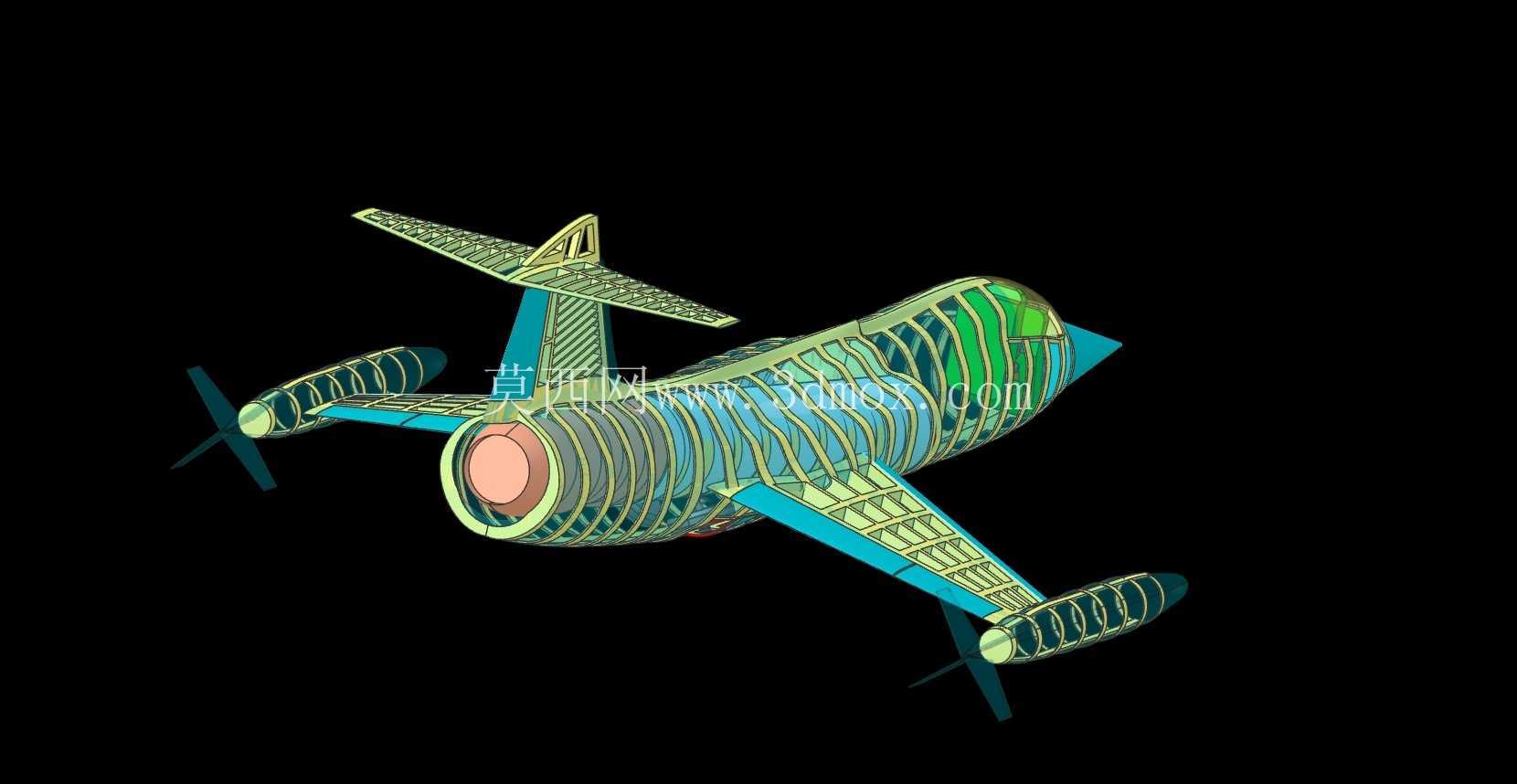

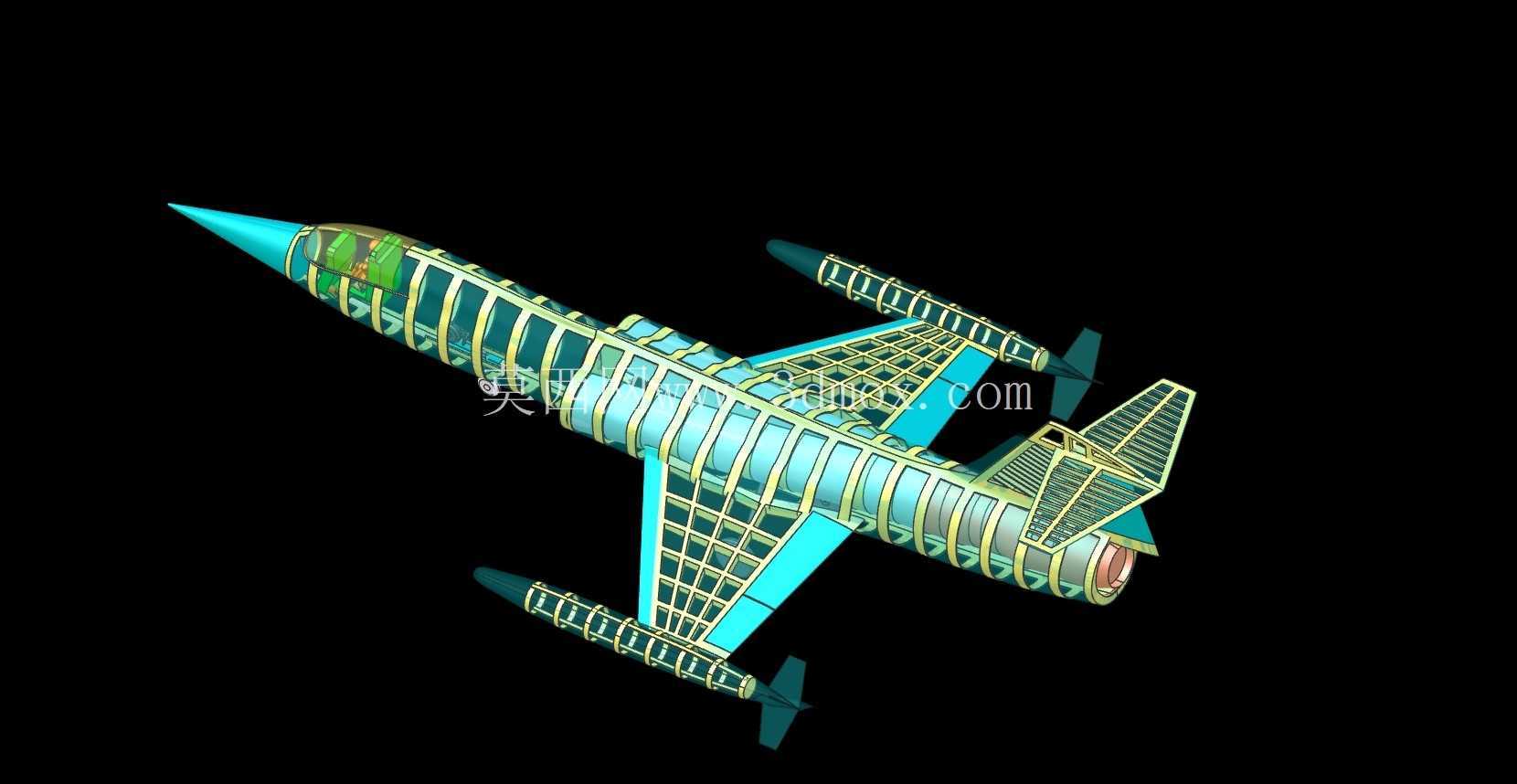

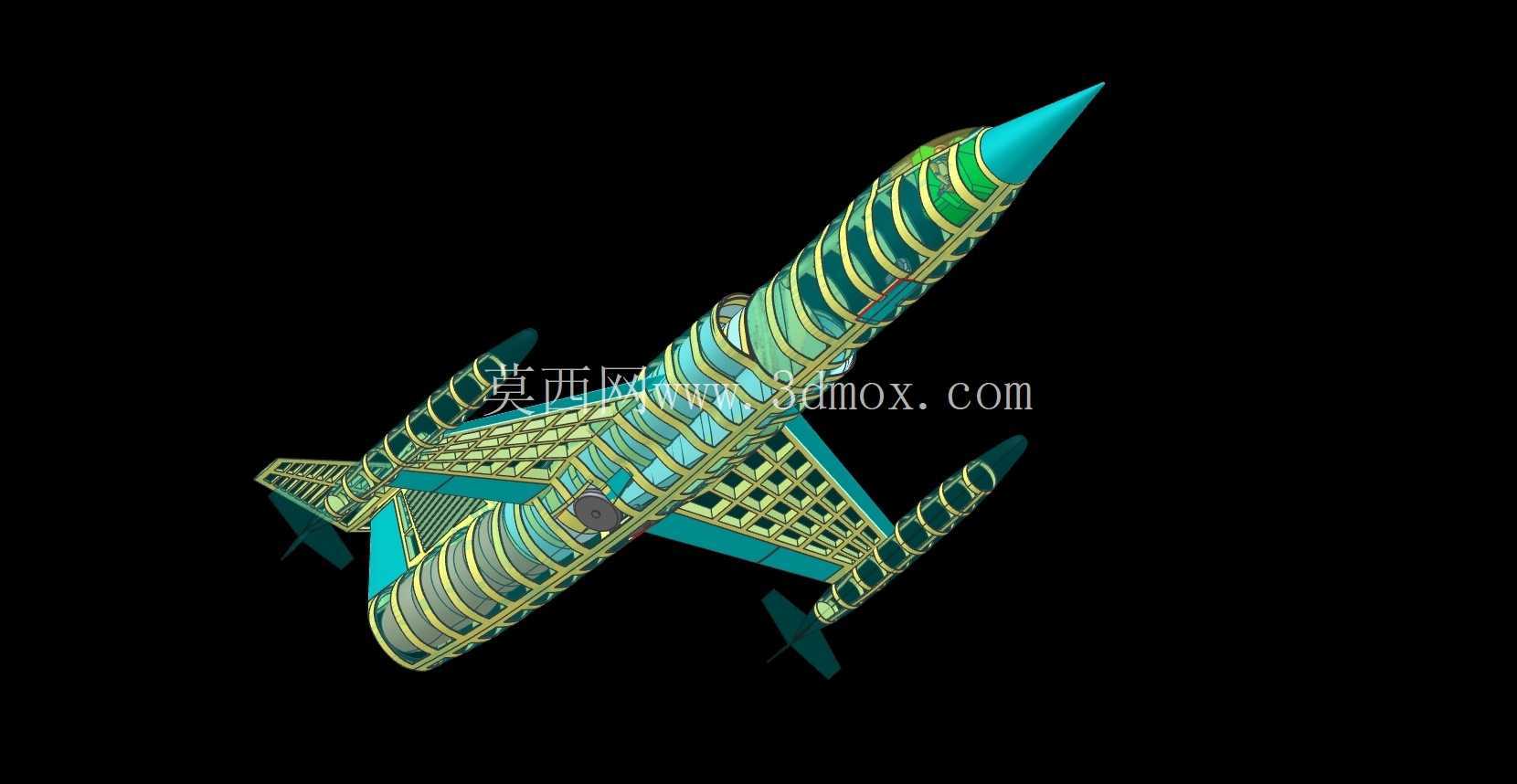

从结构特性来看，该装配结构的零件拆分逻辑遵循了航空产品的实际装配层级，从单个零件到子装配体再到总装体的层级关系清晰，没有出现冗余约束、过定义的装配问题，每个零件的几何形态均做了实体化处理，不存在破面、缺失面等几何错误，可直接导入各类三维软件做剖切、测量、爆炸视图制作等操作。机翼部分采用了单块式结构的简化设计，翼面与翼梁做一体化实体处理，还原了薄翼型的截面特征，匹配F-104战机高速飞行的翼型设计特点；尾翼部分的全动平尾设置了独立的转轴结构，可直观展示全动平尾的操纵原理；座舱部分做了透明化的实体处理，可清晰看到座舱内部的座椅安装位置与座舱盖的对接边界。
