带收放起落架的滑翔机Swift S1结构设计

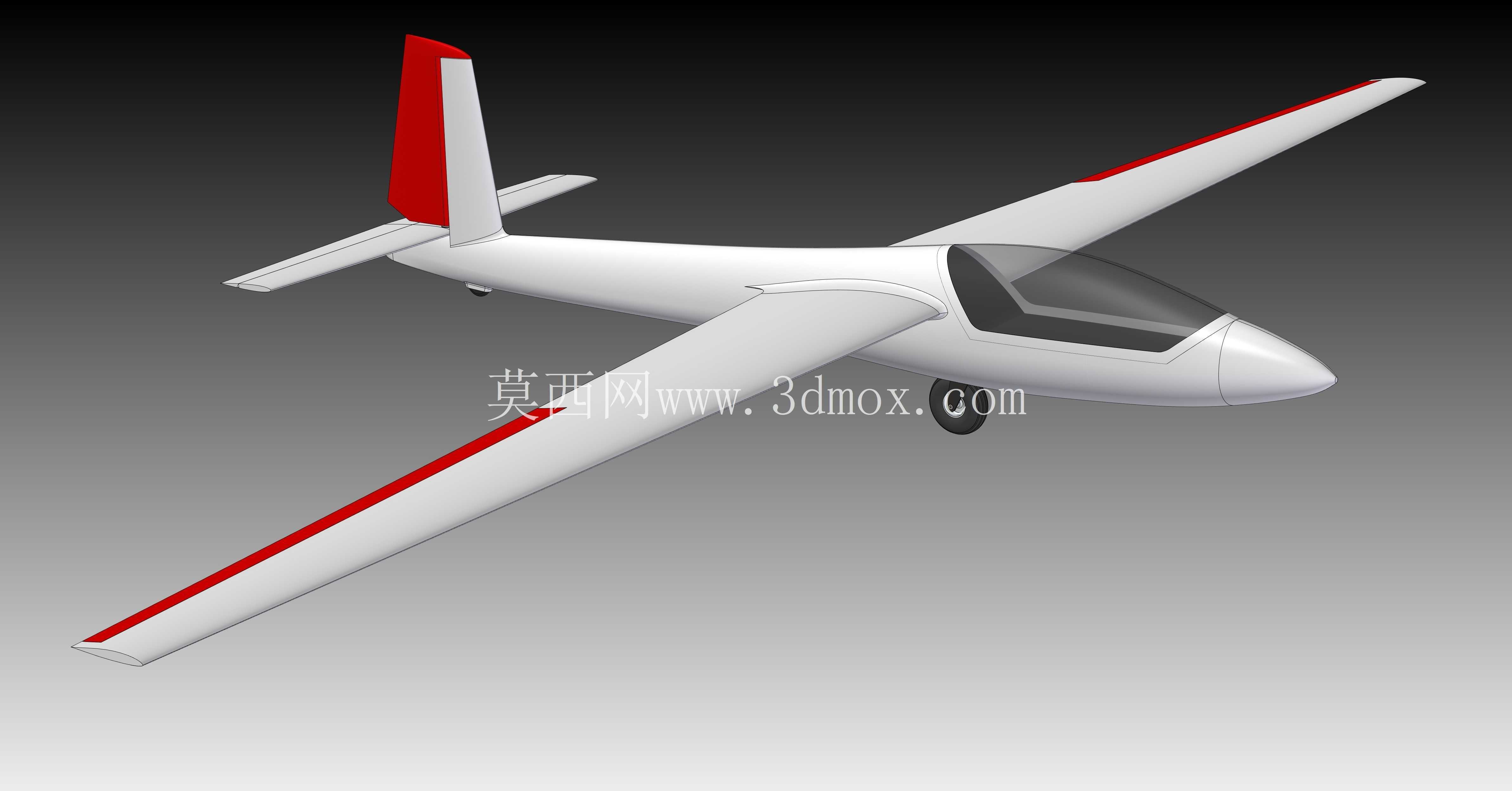

这套带收放起落架的滑翔机结构，核心服务于缩比滑翔机的飞行场景，适配1/4比例的滑翔机机体，既可以用于航模竞技类滑翔机的改装升级，也能作为轻型载人滑翔机起落系统的缩比验证载体，在航空教学、航模研发、轻型飞行器结构验证领域都有实际参考价值。很多滑翔机为了降低飞行阻力会选择固定式起落架，但高速滑翔阶段外露的起落架会产生不小的寄生阻力，直接影响滑翔比和留空时间，这套收放式起落架的设计初衷，就是在保留地面滑跑、起降支撑功能的前提下，通过飞行阶段的收合动作，最大限度降低机体外露构件带来的气动干扰。

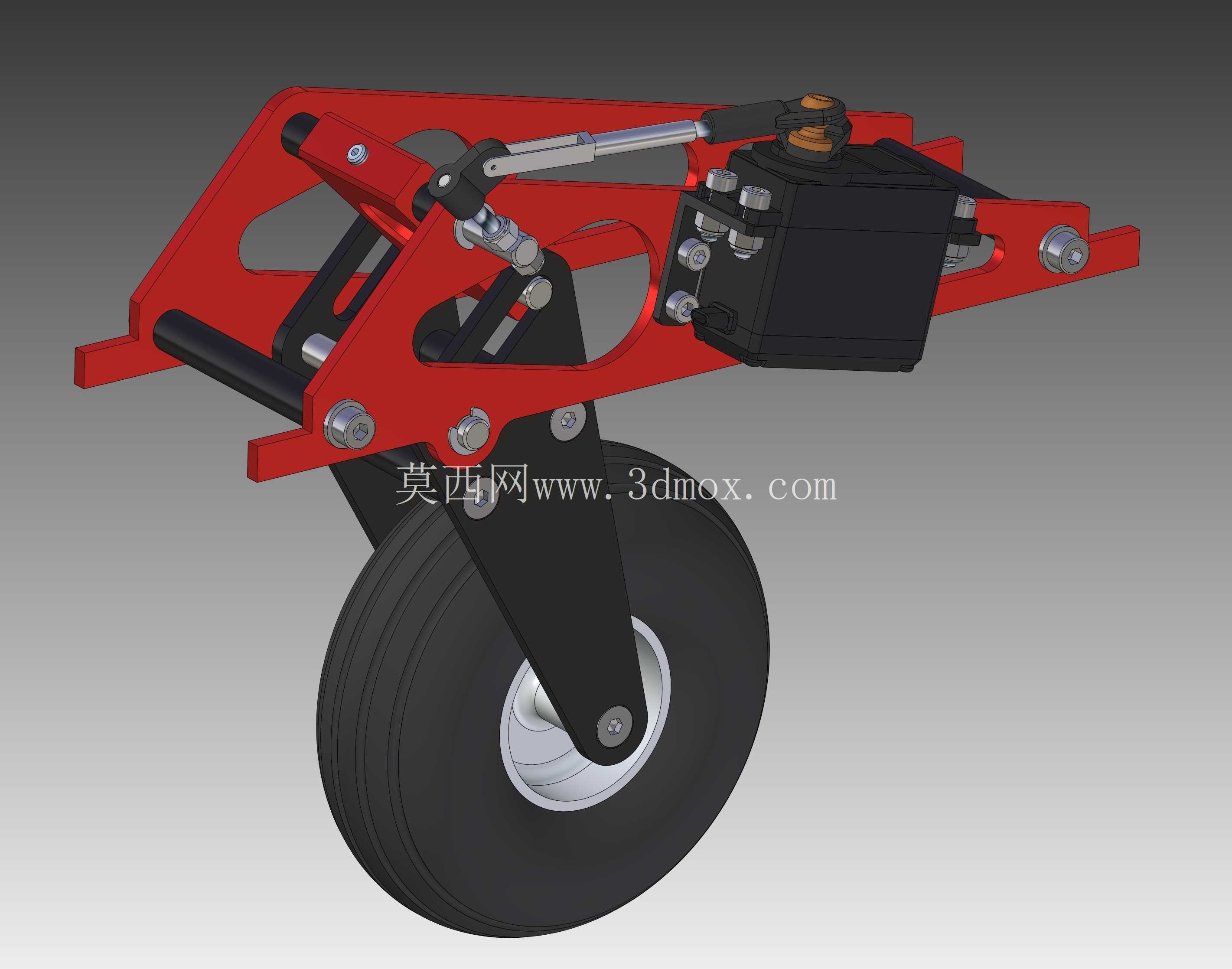

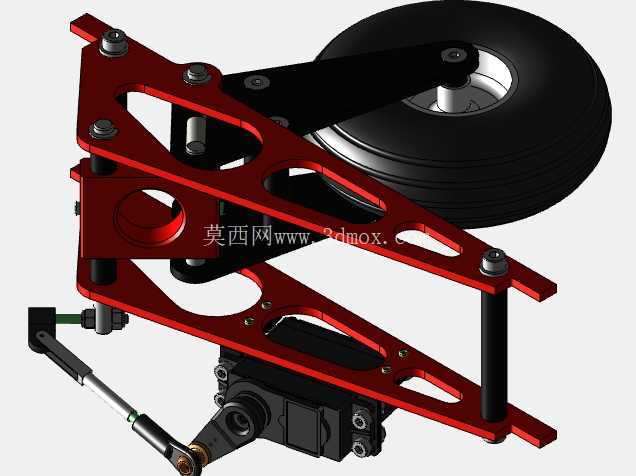

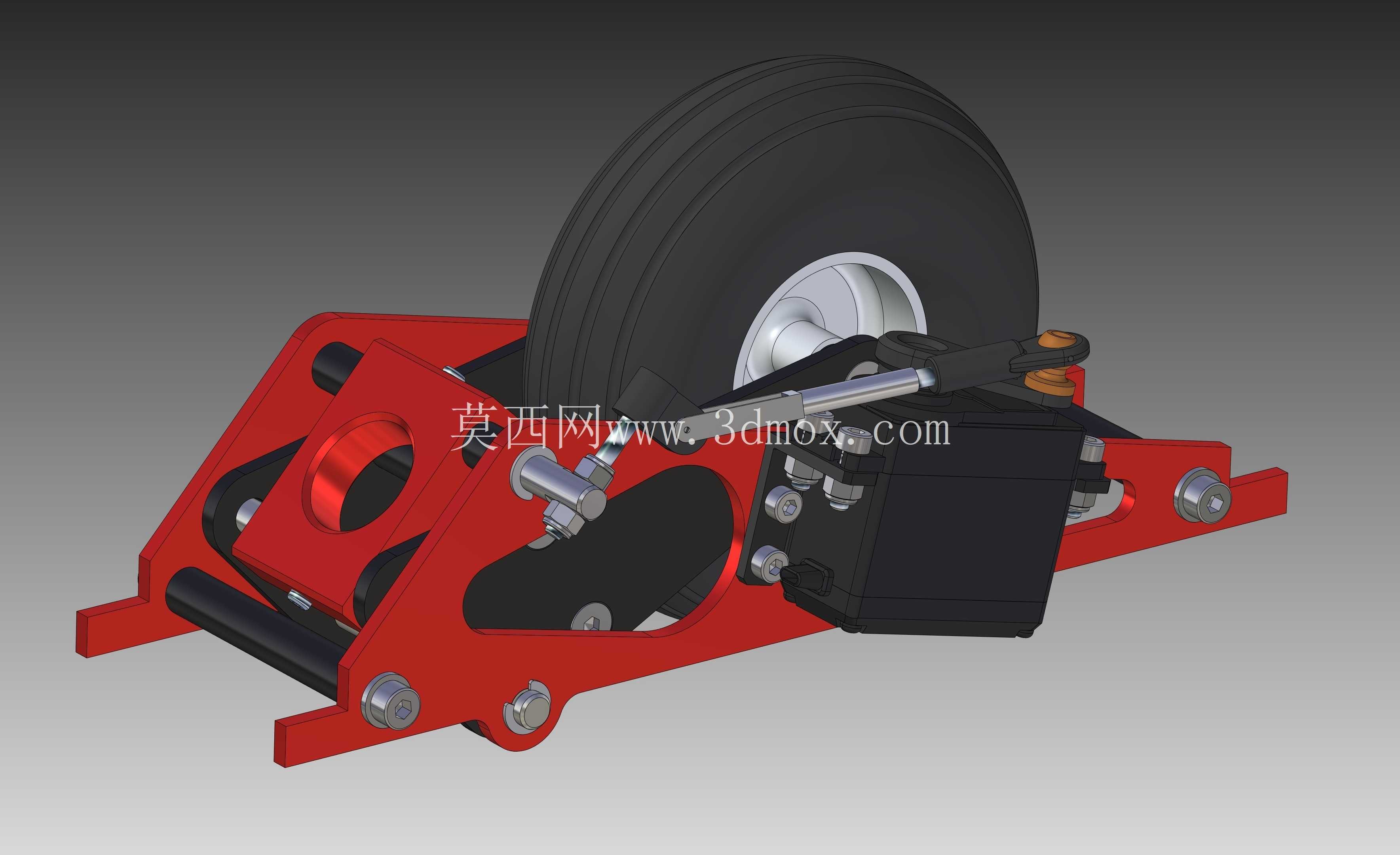

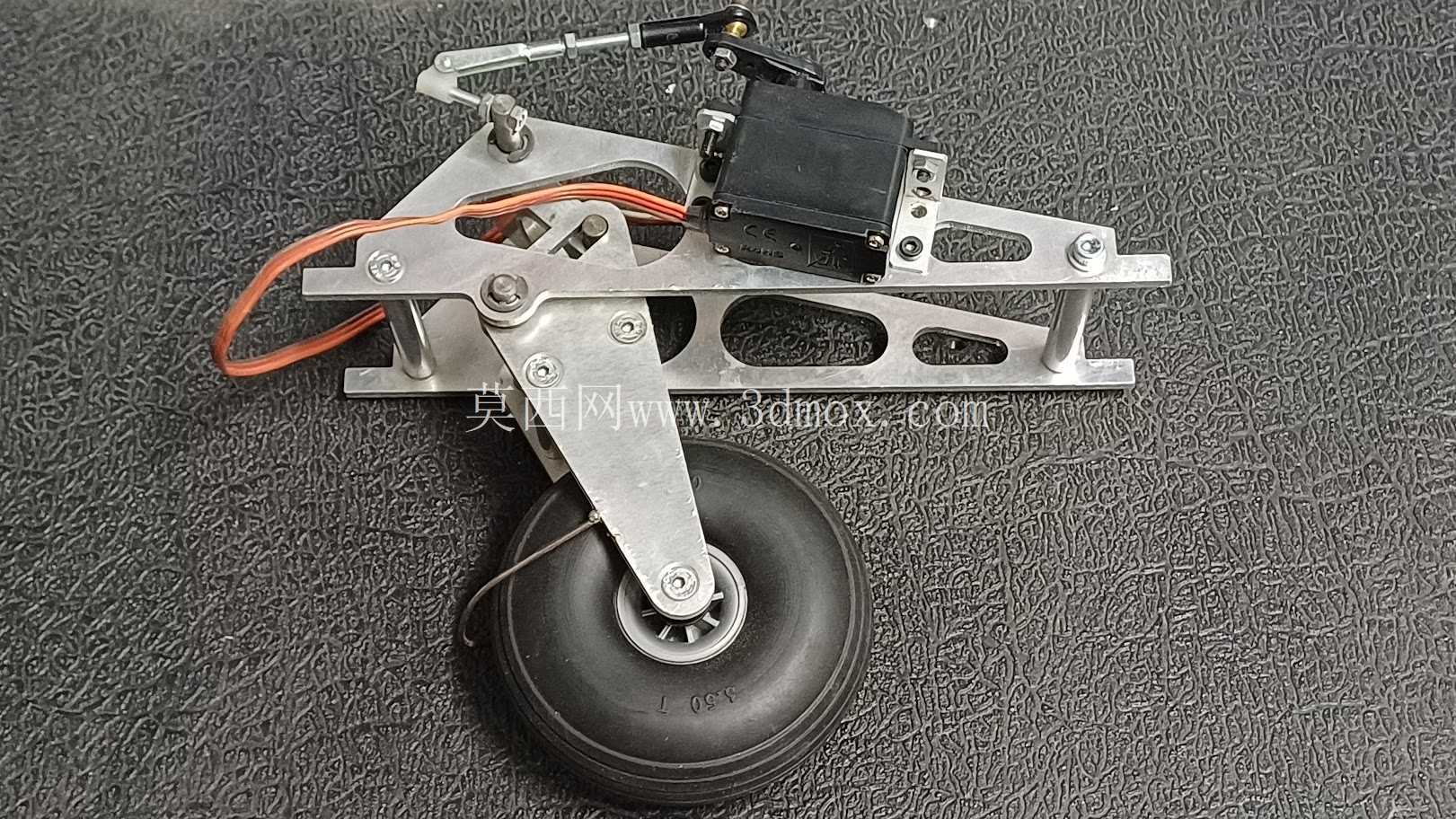

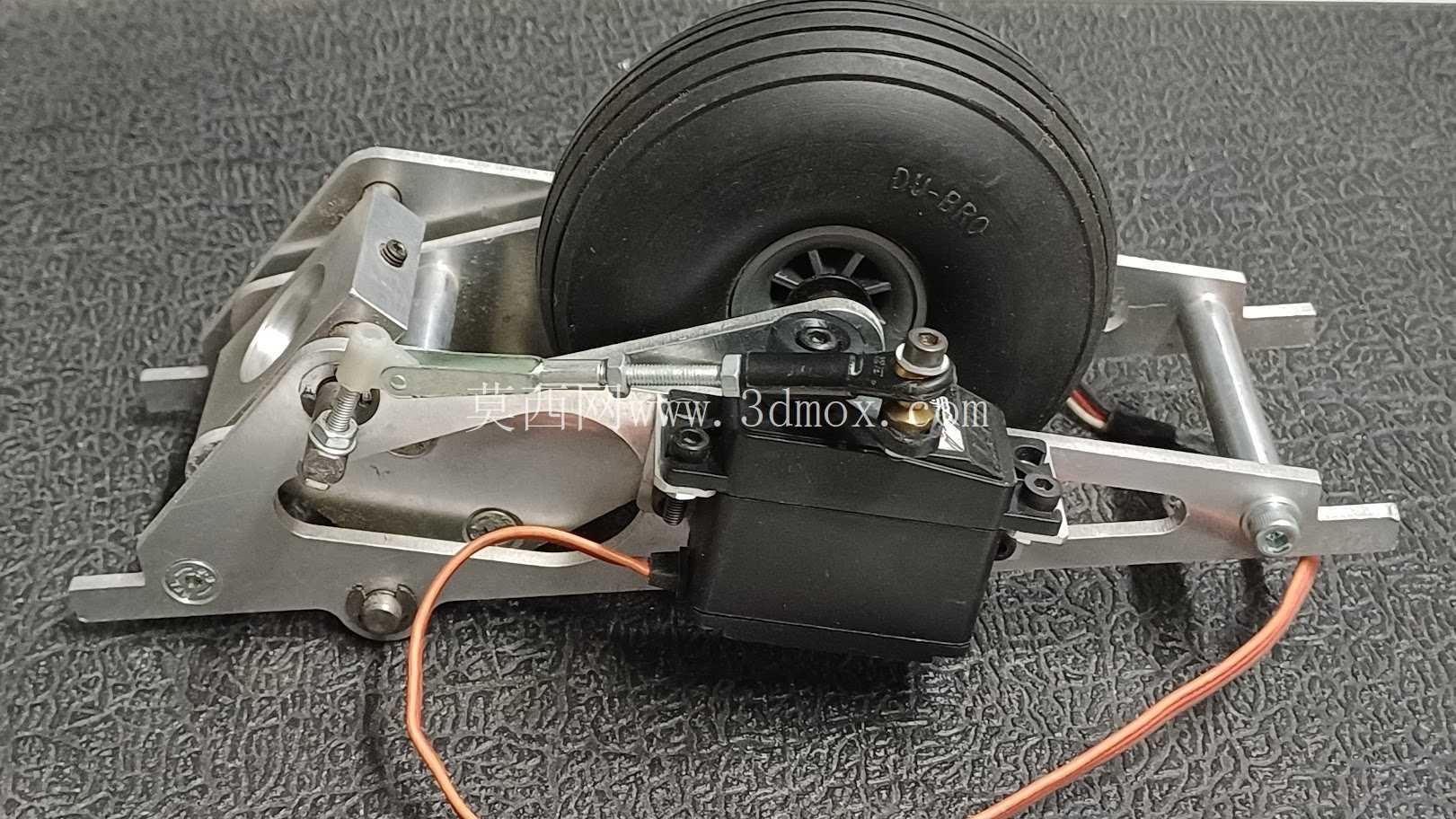

从功能特性来看，整套起落架采用摇臂式收放结构，核心承载部件为高强度金属支架，配合铰接式摇臂、阻尼作动部件完成收放动作，单轮配置适配滑翔机较轻的整机重量，轮组自带缓冲结构，能够吸收滑跑阶段的路面颠簸冲击，避免硬着陆时机体结构受到刚性冲击。收放动作通过连杆机构传递动力，锁止结构在放下位和收上位都能形成可靠的机械锁止，不会因为飞行中的气流扰动、机动动作出现意外松脱，收合后起落架整体完全收纳于机翼根部的舱段内，舱门贴合机体曲面，不会破坏整机的气动外形。

设计思路上没有采用复杂的液压收放方案，而是选择了结构更简单、维护成本更低的机械连杆式收放结构，对于缩比航模来说，这种结构重量更轻，不会过多占用机体内部的有效载荷空间，同时故障率更低，不需要复杂的液压管路、储油部件，仅通过舵机或者小型作动器就能驱动整套机构完成收放动作。结构受力路径经过了多轮调整，着陆时的冲击载荷会通过轮轴传递到摇臂，再分散到主承力支架上，最终传递到机翼根部的机体承力框，不会出现局部应力集中导致的结构断裂问题，铰接点的位置经过反复优化，收放过程中不会和机体内部的翼梁、操纵走线、设备舱发生干涉，整个收放行程的运动轨迹顺滑，没有卡滞点。

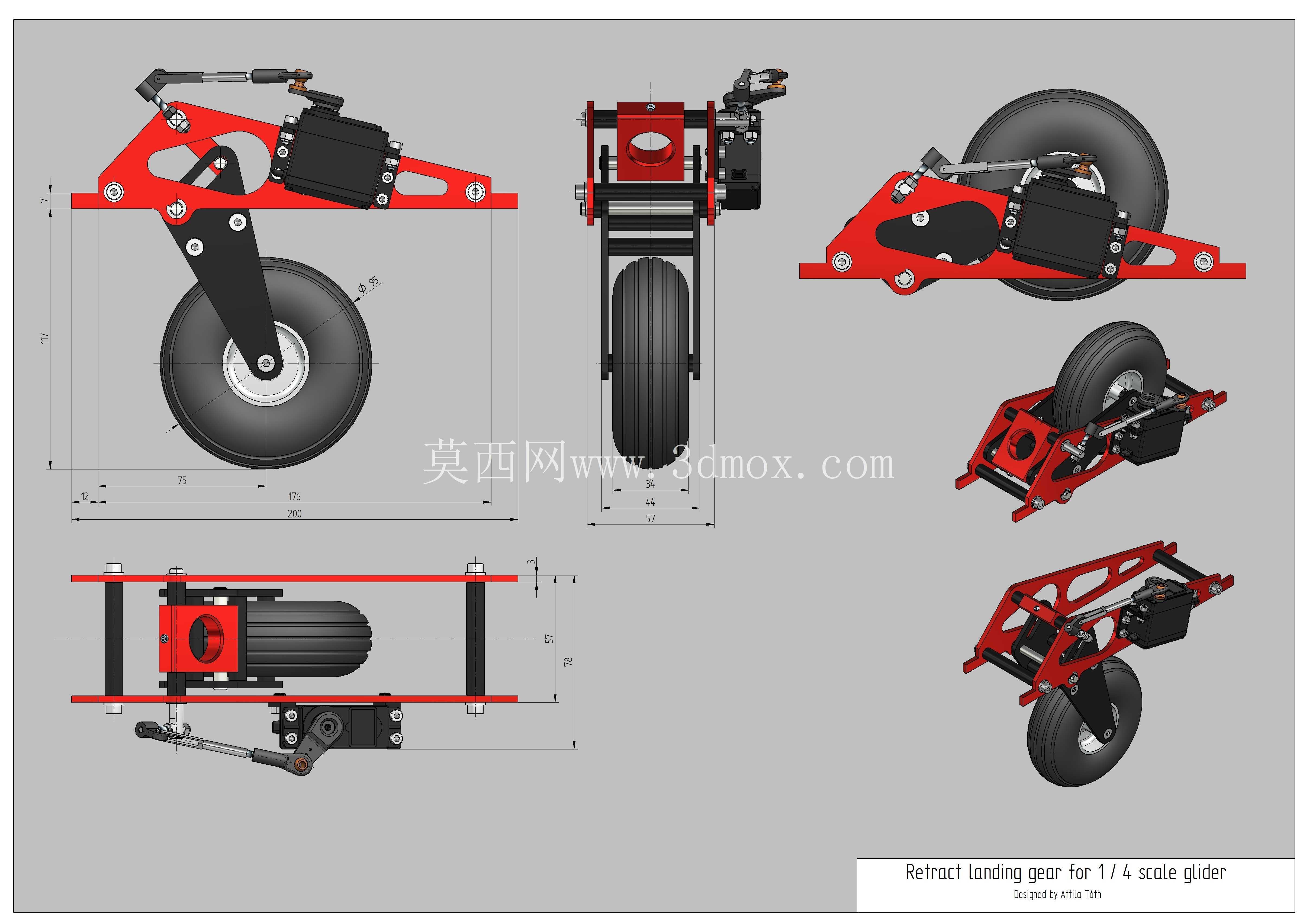

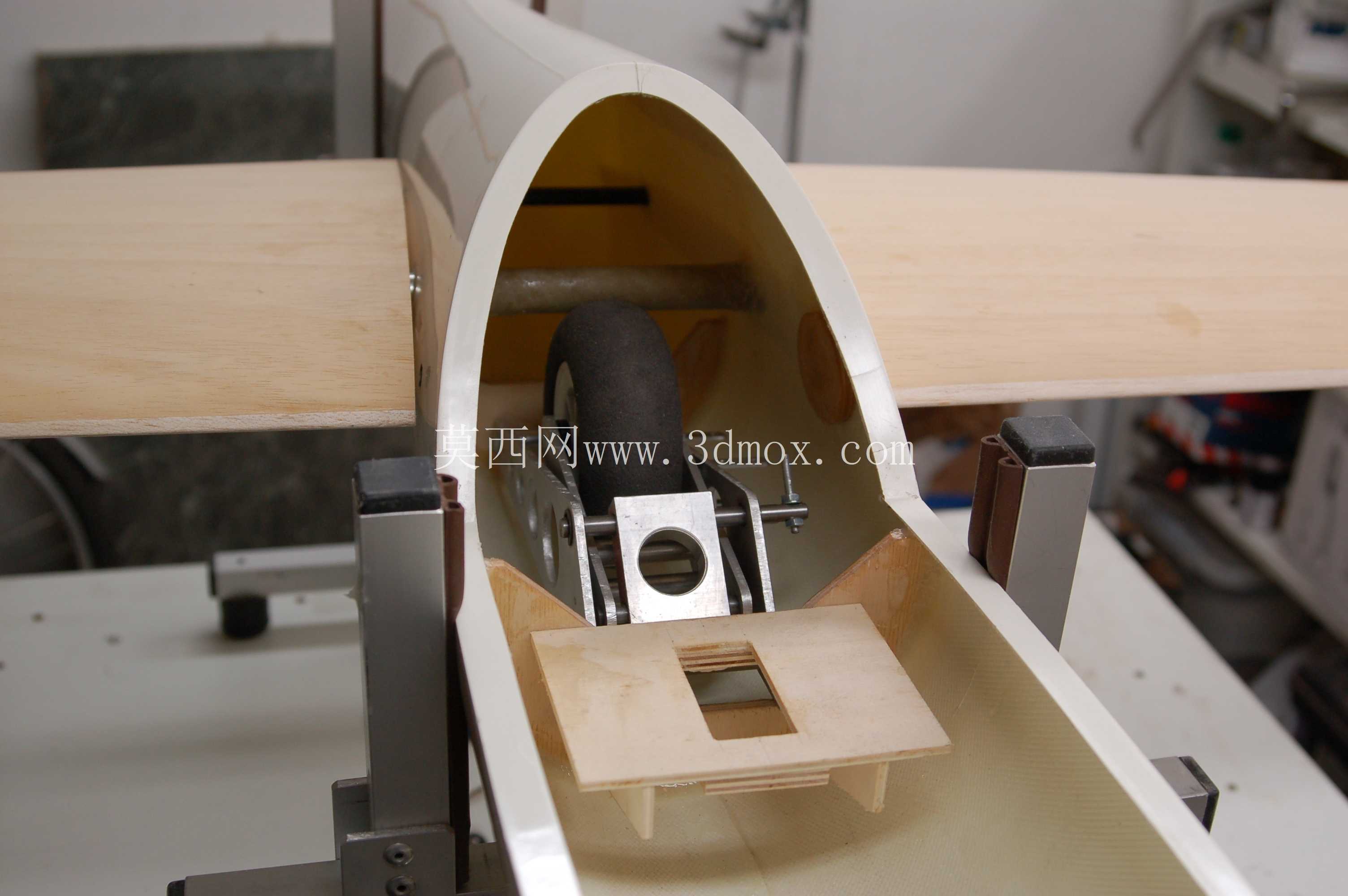

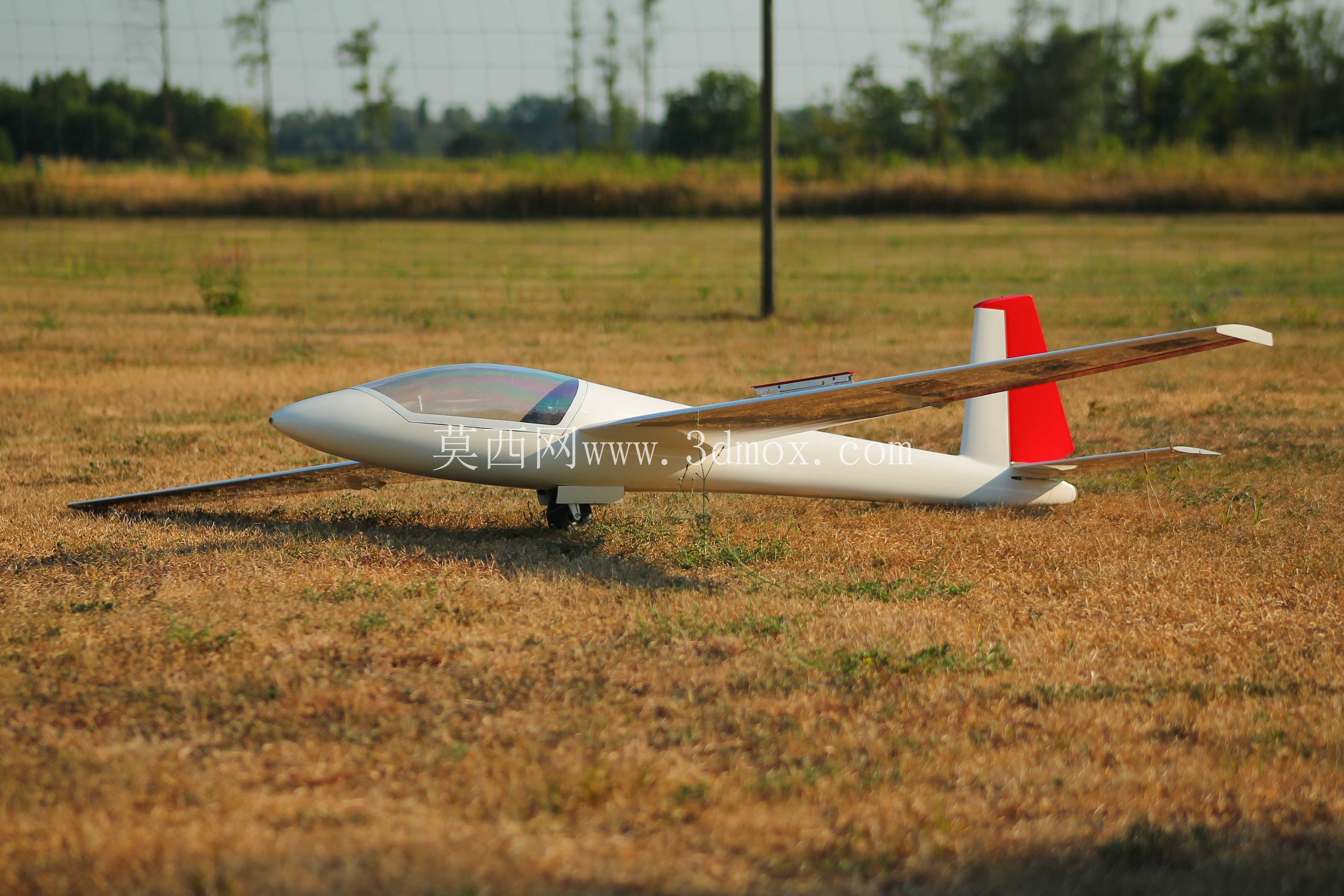

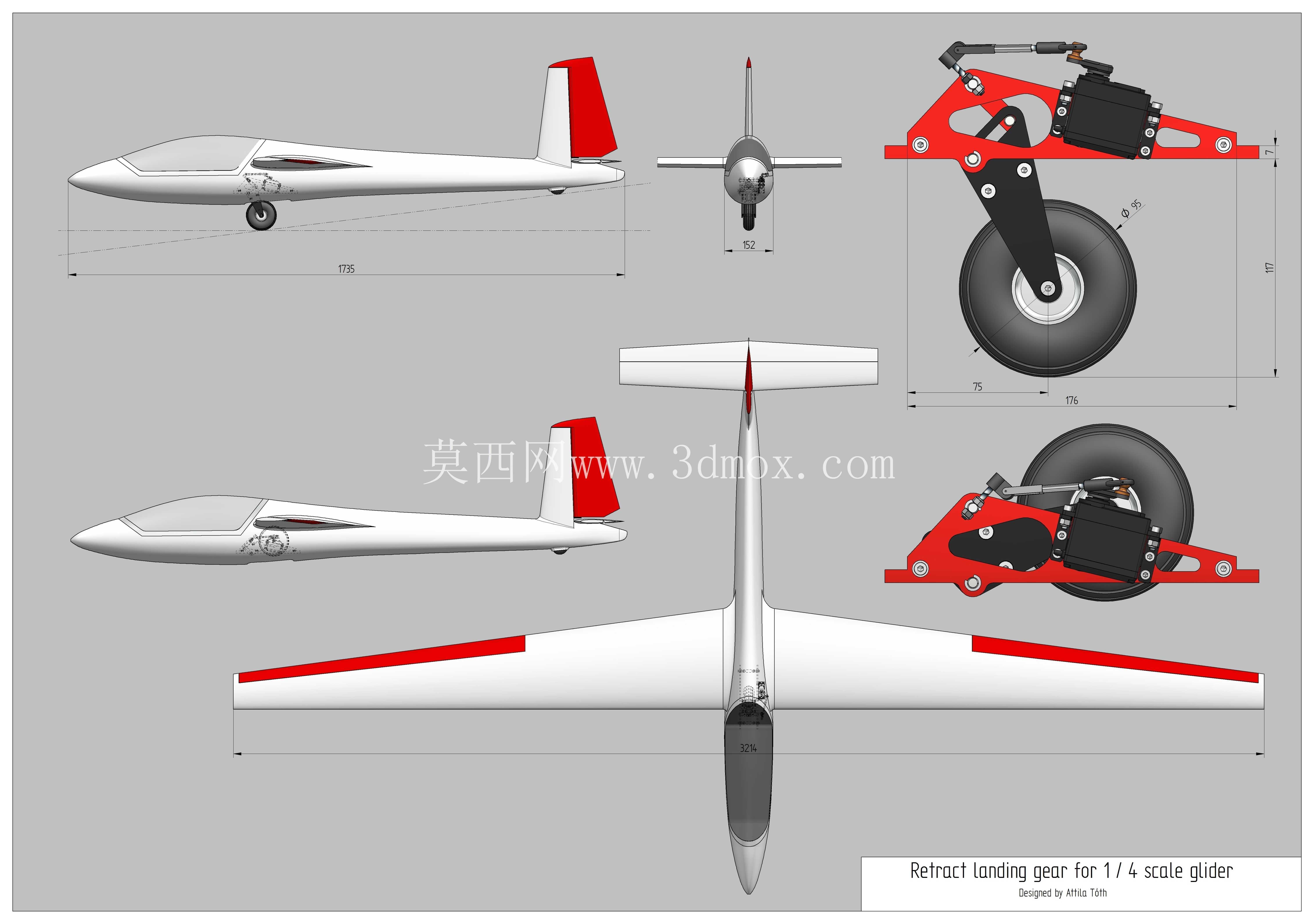

从安装边界来看，主承力支架的安装孔位完全适配Swift S1滑翔机的机翼根部承力结构，不需要对原有翼梁进行大规模切割改装，支架整体厚度控制在机体舱段的容纳范围内，收合状态下轮组、摇臂都不会突出机体蒙皮外表面，放下状态下主轮的高度、前后位置都经过配平计算，能够保证滑翔机地面滑跑时的俯仰角度处于合理范围，不会出现起降阶段擦尾、拿大顶的问题。轮组的尺寸选择也经过匹配，既保证了滑跑阶段的接地面积足够，不会在草地、铺装跑道上出现下陷问题，同时收合时能够完全纳入舱内，不需要额外扩大起落架舱的容积。

整套结构的细节处理也贴合航空设计的实际需求，所有铰接位置都预留了润滑间隙，长期使用不会因为磨损出现旷量，作动部件的安装位置预留了调整空间，可以根据实际的收放速度需求调整作动行程，轮组的刹车安装位也做了预留，有需求的情况下可以加装小型刹车机构，缩短滑跑降落的距离。对于结构设计从业者来说，这套模型完整呈现了轻型飞行器收放起落架的典型结构布局，从受力传递、运动轨迹校核到安装边界匹配的全流程设计逻辑都有参考意义，不管是做航模结构改装，还是做轻型飞行器的起落系统方案论证，都能通过这套模型直观理解收放起落架的设计要点，避免在实际设计中出现干涉、受力不合理、收放卡滞等常见问题。
