1/3比例H101 Salto特技滑翔机结构设计

这款1/3比例的特技滑翔机结构，核心面向航模竞技、航空科普教具制作以及特技飞行验证场景，区别于常规滑翔机的平缓飞行定位，其设计初衷是满足大坡度滚转、过失速机动、低空特技动作的飞行需求，可直接用于玻璃钢机身成型模具制作、3D打印零部件加工以及飞行性能仿真验证。从实际用途来看，该结构既可以作为航模爱好者组装大比例特技滑翔机的结构参考，也能为小型无人特技飞行器的气动布局验证提供实体模型支撑，在航模赛事的参赛机型改装、航空院校的低速气动教学演示场景中，都能直接作为结构基准使用。

在功能特性设计上，整体翼型选用了成熟的SD6060特技滑翔机翼型，这类翼型的升阻比特性在大迎角状态下依旧能保持稳定的气流附着，不会出现普通平凸翼型在大坡度机动时的气流分离失速问题，能够支撑连续横滚、斤斗、倒飞等特技动作的操控需求。机身采用流线型水滴截面设计，座舱区域的弧形风挡与机身曲面顺滑过渡，既降低了飞行过程中的压差阻力，也预留了足够的内部空间用于布置舵机、接收机、电池等航电设备，机翼与机身的连接位置设置了加强筋结构，能够承受特技飞行时产生的较大过载，避免大机动动作下机翼根部出现结构断裂。尾翼部分采用常规布局的高平尾设计，垂尾后掠角度经过调整，能够保证在侧滑飞行、过失速状态下依旧有足够的航向稳定性，避免尾旋等失控状态的出现，机翼末端的翼尖小结构设计，能够削弱翼尖涡流的强度，进一步提升滑翔时的留空性能。

设计思路上，没有完全照搬原机的翼型参数，而是结合1/3比例缩放后的雷诺数变化，对翼型的相对厚度、扭转角度做了适配调整——原机的大尺寸翼型在缩小到1/3比例后，雷诺数会出现明显下降，直接沿用原参数会导致低速飞行时升力不足、操纵响应滞后，因此在翼根位置适当增加了相对厚度，既提升了机翼的结构强度，也优化了低速飞行时的升力特性。机翼上表面的扰流结构预留了安装位，可根据飞行需求加装扰流板，实现着陆阶段的快速减速，缩短滑跑距离。机身内部的设备舱做了分舱设计，电池、舵机、接收机的安装位置都预留了标准化的安装孔位，能够适配市面上主流的航模配件，不需要额外做打孔改装，降低了组装难度。起落架采用轻量化的单轮布局，安装位置在机身重心靠前位置，既能够满足滑跑起降的需求，也尽可能降低了额外的结构重量，减少飞行时的阻力。

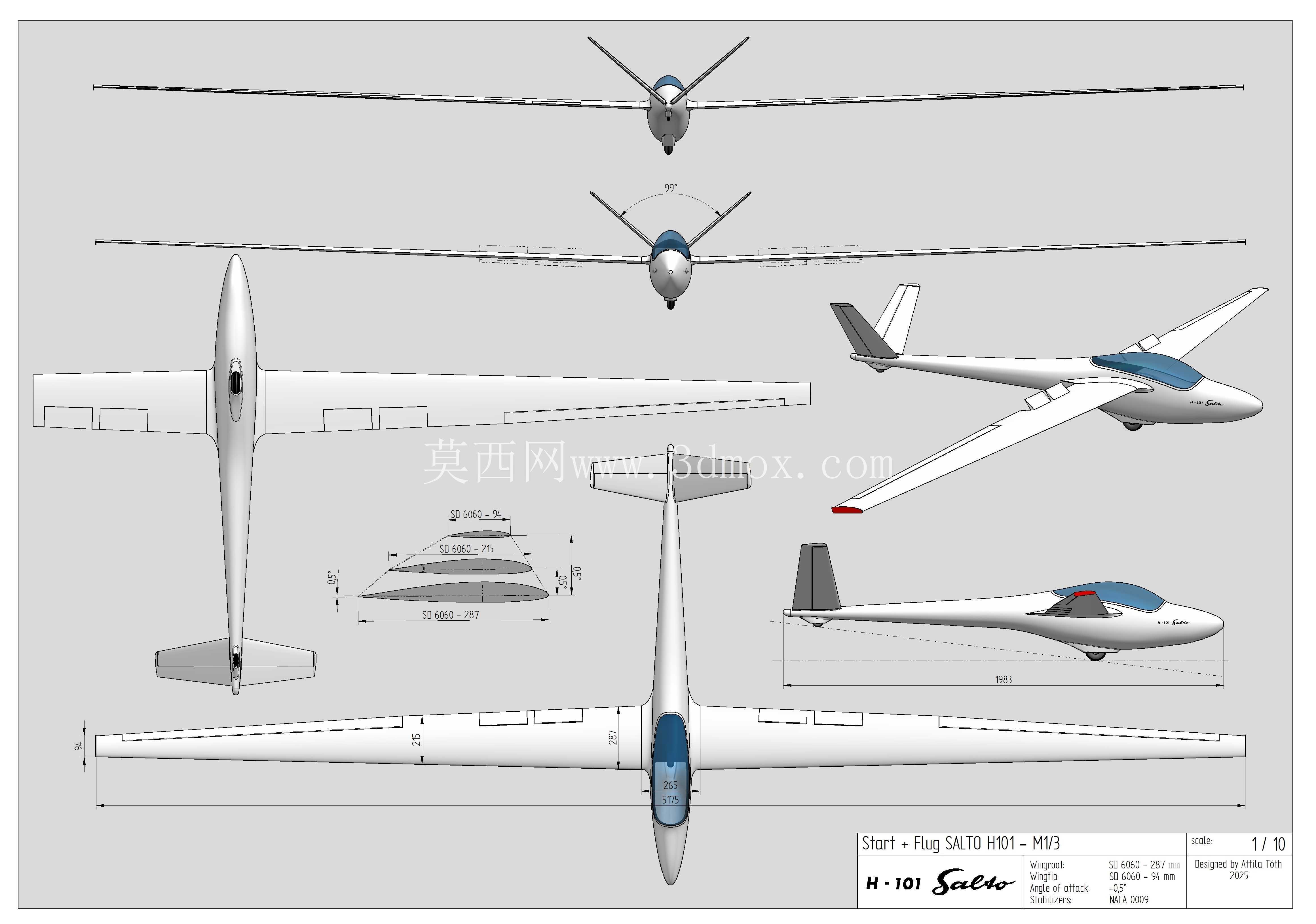

从外形尺寸与安装边界来看，1/3比例缩放后，整机翼展控制在大比例航模的常规运输尺寸范围内，拆解后机翼与机身可分离，能够放入常规家用轿车的后备箱运输，不需要定制专用的运输箱。机身长度与翼展的比例经过优化，保证地面滑跑时的纵向稳定性，不会出现抬轮过早导致的拿大顶问题。各操纵面的偏转角度预留了足够的活动余量，副翼偏转角度最大可达35度，升降舵偏转角度最大可达40度，能够满足特技动作的大舵量需求，舵面与机翼、尾翼的连接缝隙做了密封设计预留，组装时可粘贴密封胶带降低缝隙阻力，进一步提升飞行性能。机翼与机身的连接采用插销式结构，插销孔的位置做了同轴度公差控制，保证左右机翼安装后无安装角偏差，避免飞行时出现单边升力过大导致的偏航问题。整机的重心设计位置在机翼弦长的30%处，这一位置既能够保证滑翔时的静稳定性，也能保证特技操纵时的响应灵敏度，不会出现静稳定度过高导致的操纵迟钝，或是静不稳定度过高导致的飞行难以控制的问题。
