大尺寸滑翔机专用拖钩结构设计

这款拖钩是针对翼展超过4.5m的大尺寸滑翔机设计的专用牵引释放部件，在航模运动、轻型滑翔飞行器作业场景中承担核心的牵引连接功能。日常使用中，滑翔机起飞阶段需要通过牵引绳连接拖钩，由地面牵引设备或牵引航模提供拉力，将滑翔机牵引至指定高度后，拖钩可完成可靠脱钩，让滑翔机进入自主滑翔状态，整个过程对部件的连接可靠性、释放灵敏度都有极高要求，一旦出现牵引阶段脱钩或者到达高度后无法顺利释放的情况，都会直接造成飞行事故。

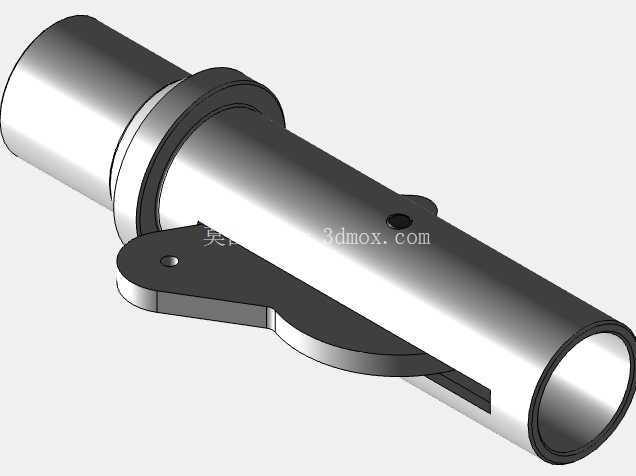

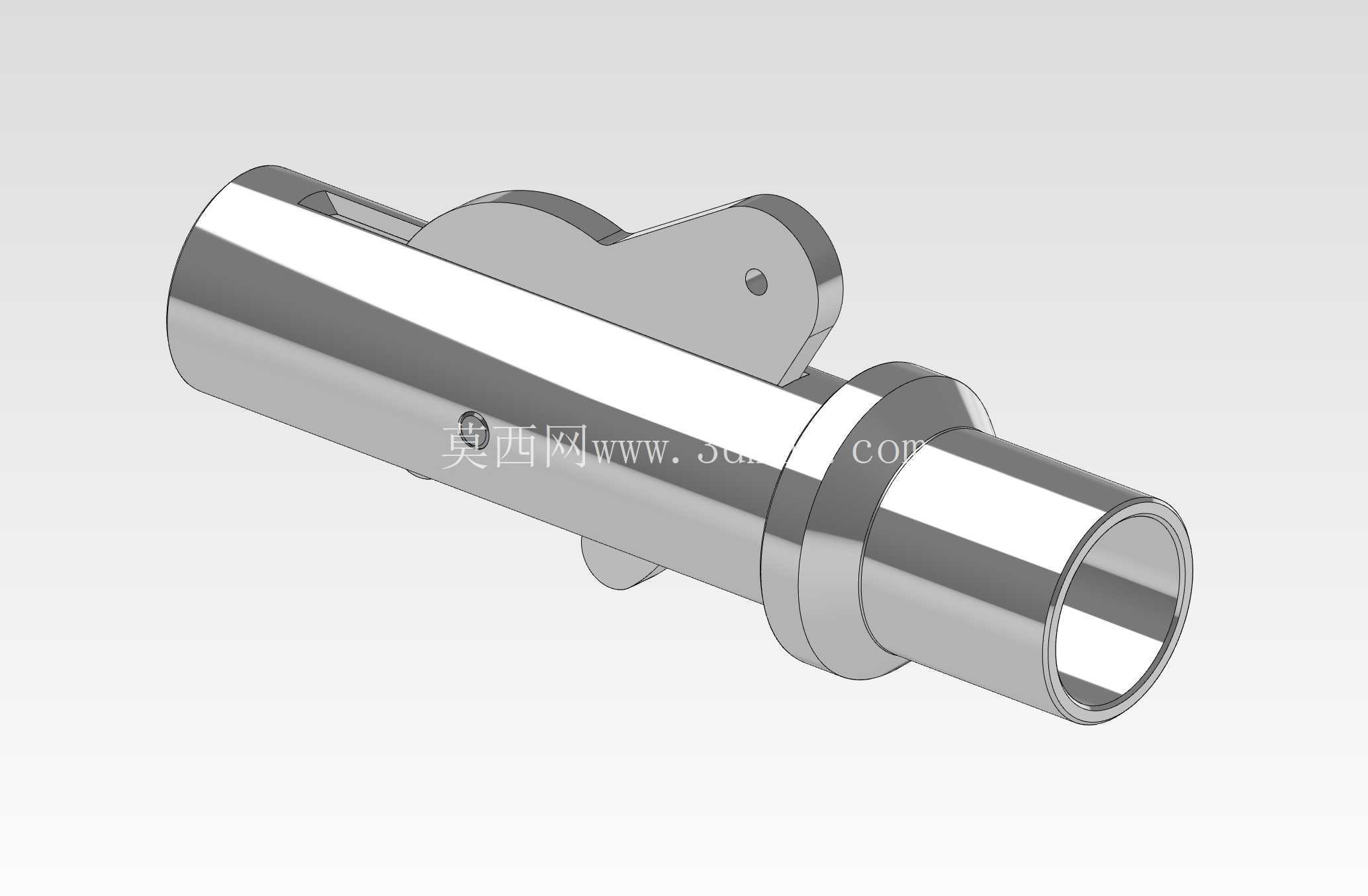

从结构设计来看，主体采用中空轴式布局，主体长筒段作为核心承载结构，内部预留牵引绳锁止机构的安装空间，筒身外侧的凸耳结构用于和滑翔机机身的安装座铰接，让拖钩在牵引过程中可随拉力方向自适应小角度摆动，避免牵引绳角度变化带来的额外弯矩作用在机身安装点上。筒身中部的环形凸台一方面作为安装限位结构，装配时可贴合机身安装座的端面，控制拖钩伸入机身内部的长度，保证安装位置精度，另一方面也可强化筒身的结构强度，抵消牵引过程中筒身承受的径向载荷。前端的开口结构是牵引绳的导入与锁止位置，内部的锁止机构可在牵引绳拉力达到预设阈值，或者接收到脱钩指令时完成释放动作，锁止接触面做了圆弧过渡处理，避免牵引绳在受力过程中被尖锐棱边切割磨损，降低牵引过程中绳索断裂的风险。

安装边界方面，这款拖钩的主体筒身直径适配常规大尺寸滑翔机的机身前端安装孔径，铰接凸耳的孔位间距符合航模领域大级别滑翔机的通用安装尺寸，不需要对机身结构做大幅改装即可完成装配。设计过程中充分考虑了受力分布，牵引过程中拉力主要沿筒身轴向传递，铰接点的位置经过反复校核，保证拉力作用线尽量与机身纵轴重合，减少牵引阶段的抬头力矩偏差，降低起飞阶段的操控难度。筒身外侧的工艺孔用于安装锁止机构的触发组件，位置避开了主承载应力区，不会对整体结构强度造成削弱。

实际使用场景中，这类拖钩除了应用于大尺寸航模滑翔机的牵引起飞，也可适配同载荷等级的轻型无人滑翔机、测绘用滑翔飞行器的牵引系统。设计时兼顾了轻量化与结构强度，主体结构采用金属材质加工，在满足牵引载荷要求的前提下尽可能缩减不必要的结构重量，避免增加滑翔机的机头配重负担，影响整机的重心配平。拖钩的摆动角度范围经过合理限制，既可以适配牵引过程中不同的牵引角度变化，又不会因为摆动角度过大碰撞机身前端的其他结构部件。锁止机构的触发力度经过调校，既不会因为牵引过程中的小幅振动出现误脱钩，又能在需要释放的时候顺畅完成动作，不会出现卡滞。

从建模细节来看，所有的装配贴合面都预留了合理的公差间隙，铰接孔的位置精度满足装配后转动顺滑无卡滞的要求，外露的棱边都做了倒角处理，一方面避免装配和使用过程中划伤操作人员或者牵引绳索，另一方面也能减少飞行过程中的空气阻力，适配滑翔机的气动外形要求。筒身内部的空腔尺寸经过精确计算，刚好容纳锁止弹簧、锁舌等内部组件，没有多余的冗余空间，尽可能压缩部件的整体体积，减少在机身内占用的安装空间，给机身内的其他航电设备、电池组件留出更多布置空间。
