集成链轮张紧结构的电动机齿轮箱

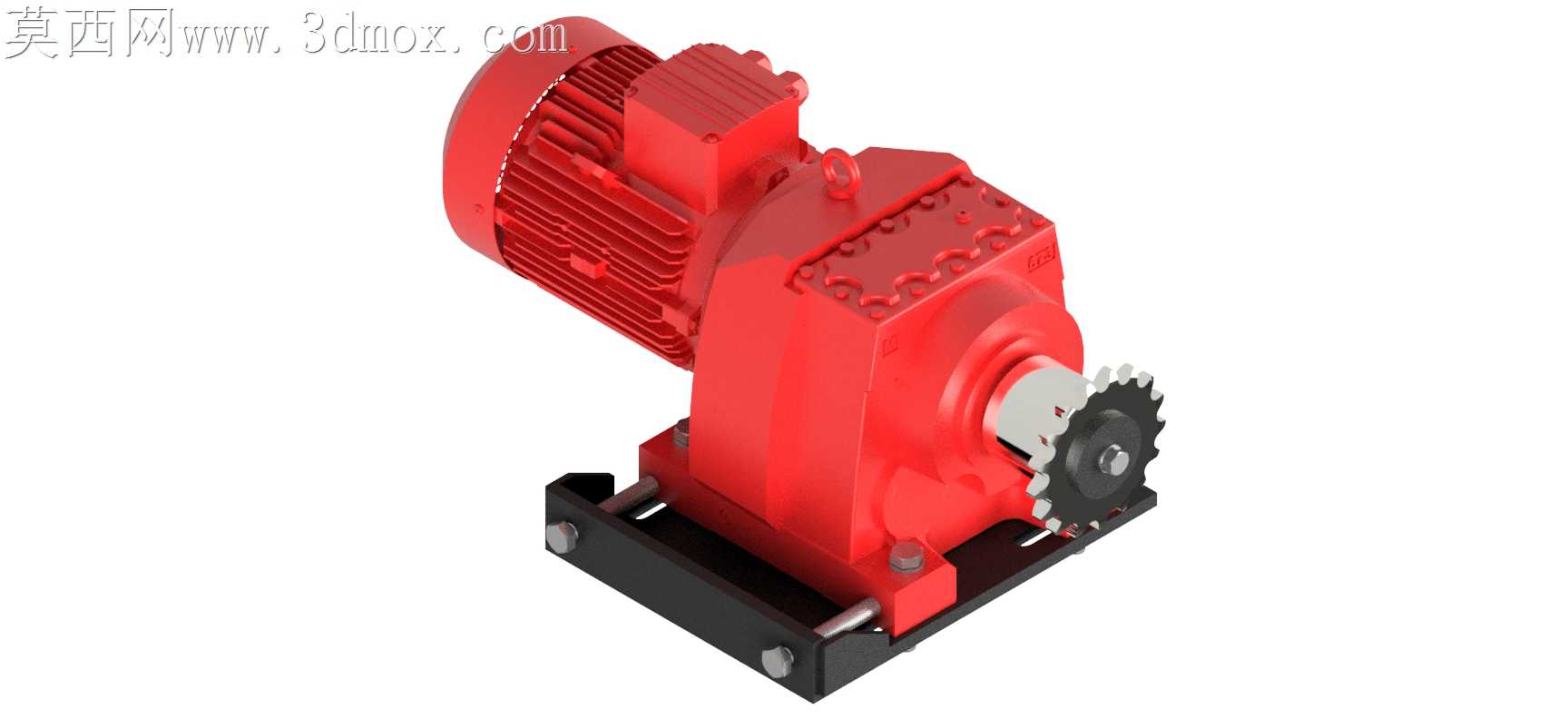

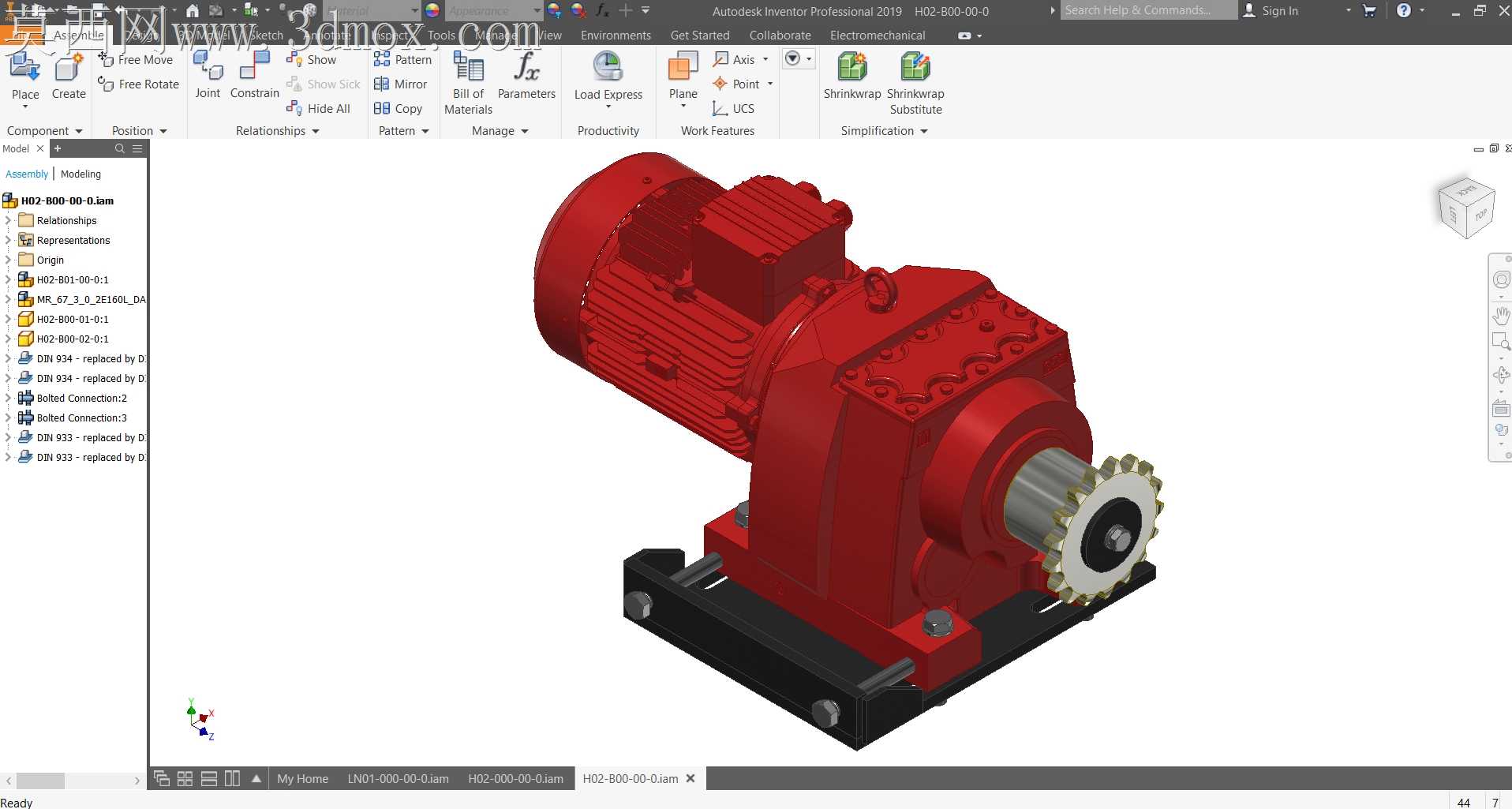

常规电机齿轮箱在配套链传动工况时，外置张紧轮往往存在安装位偏移、张紧力随运行时长衰减的隐患，链轮啮合间隙过大时极易出现跳齿、链条抖动剐蹭壳体的问题，严重时甚至会打坏齿面造成传动中断。这套集成化的齿轮箱结构直接把链轮张紧系统的安装接口做在了箱体本体上，省去了现场额外焊接张紧支架的工序，也避免了外置支架焊接变形带来的同轴度偏差。箱体输出端的轴孔公差带严格匹配链轮的安装基准，锁轮结构的卡槽直接集成在轴端位置，不需要额外加工定位键槽的避让空间，装配时链轮推入到位后卡紧锁件就能完成轴向固定，不会出现传统平键连接长期受冲击载荷后键槽滚键的问题。张紧系统的调节滑槽做了沉台设计，调节螺栓的头部完全藏在沉台内部，运行时不会被甩出的润滑油污染螺纹面，后期维护调整张紧力时不需要清理油污就能直接拧动调节螺母。箱体的外圆柱面没有做多余的装饰性凸棱，所有安装面都留足了加工余量，铸造时拔模斜度控制在1.5度以内，后续机加工时不需要多次翻面找正，一次装夹就能完成两端轴承孔、输出轴端面、张紧滑槽的精加工，能有效控制各安装位的形位公差。箱体端盖的止口配合面做了0.2mm的卸荷槽，装配端盖时不会因为结合面的平面度误差造成密封胶被过度挤压，能保证长期运行时密封面不会出现渗油问题。锁轮结构的卡爪做了圆弧过渡，没有尖锐的应力集中角，承受正反转冲击载荷时不会出现卡爪断裂的情况。张紧轮的安装轴和箱体连接位做了局部加厚处理，即使张紧力调到额定上限，箱体局部也不会出现塑性变形，能长期维持张紧力的稳定。这套结构适配常规工业链传动的输送、提升类设备配套，不需要额外定制转接件就能直接替换同功率段的常规电机齿轮箱，现场安装时只需要对准设备的安装法兰孔，接好电源线就能完成装配，调试时只需要通过张紧滑槽调整链轮中心距，保证链条垂度在合理区间就能投入运行，能大幅降低现场安装调试的工时消耗，也减少了后期运维的故障点。
