发动机配气机构用双组联动凸轮轴结构

这套凸轮轴结构主要面向内燃机配气系统的传动需求设计，区别于传统单轴单凸轮的布置形式，采用双轴并行搭配啮合齿轮的联动方案，可同时实现两组进排气门的时序控制，适配多气门布局的高转速动力单元。从实际应用场景来看，这类结构多用于小排量高功率密度的汽油发动机，也可经过参数调整后适配小型通用动力机械的气门控制单元，在摩托艇、小型通用发电机组、轻型无人动力设备上也能见到同原理的结构应用。

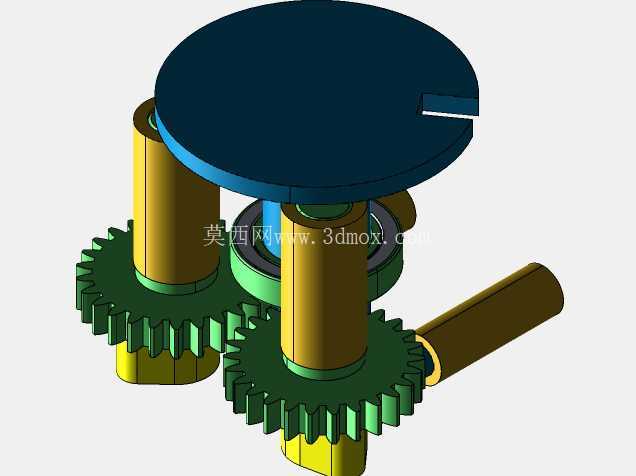

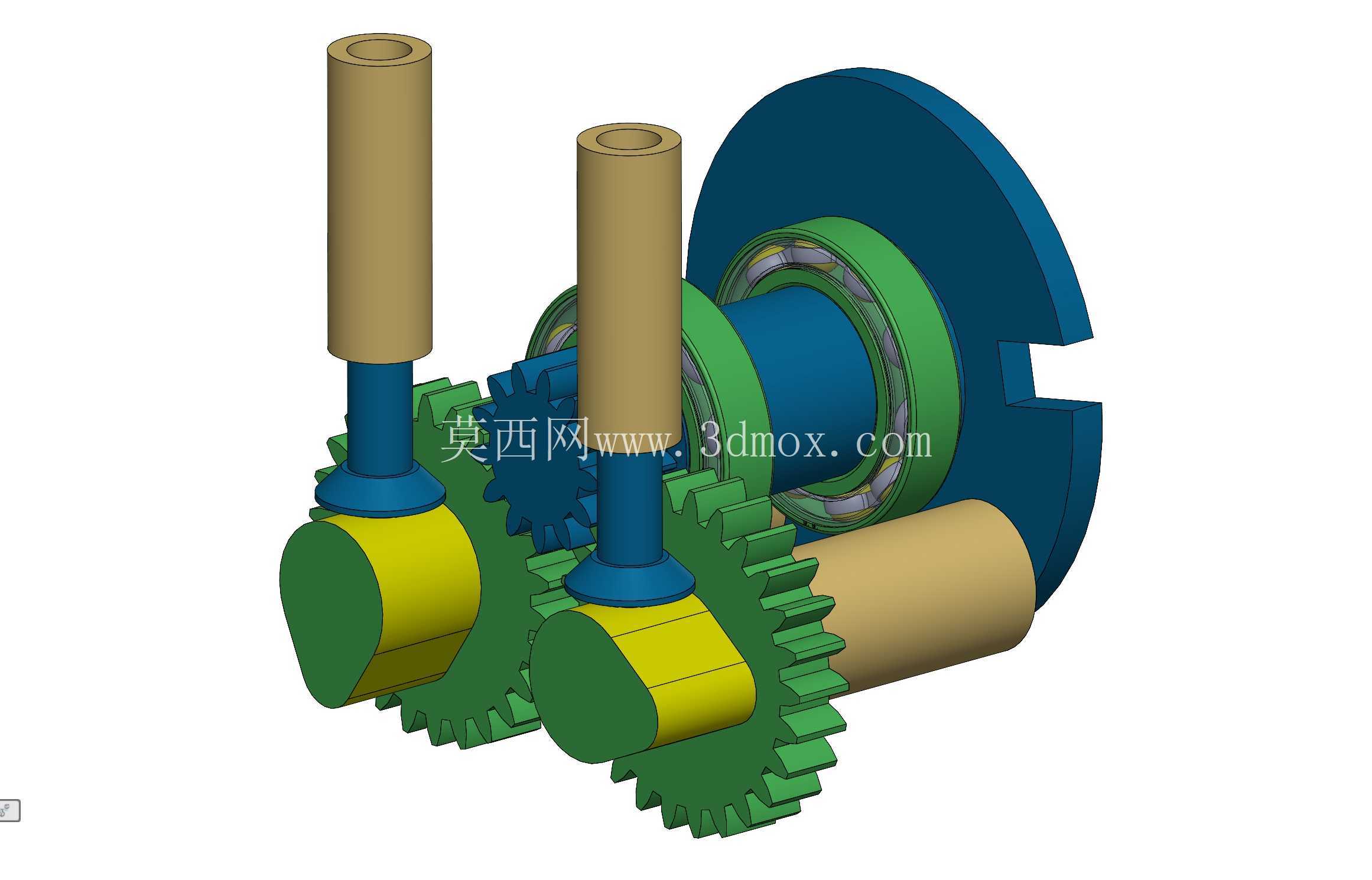

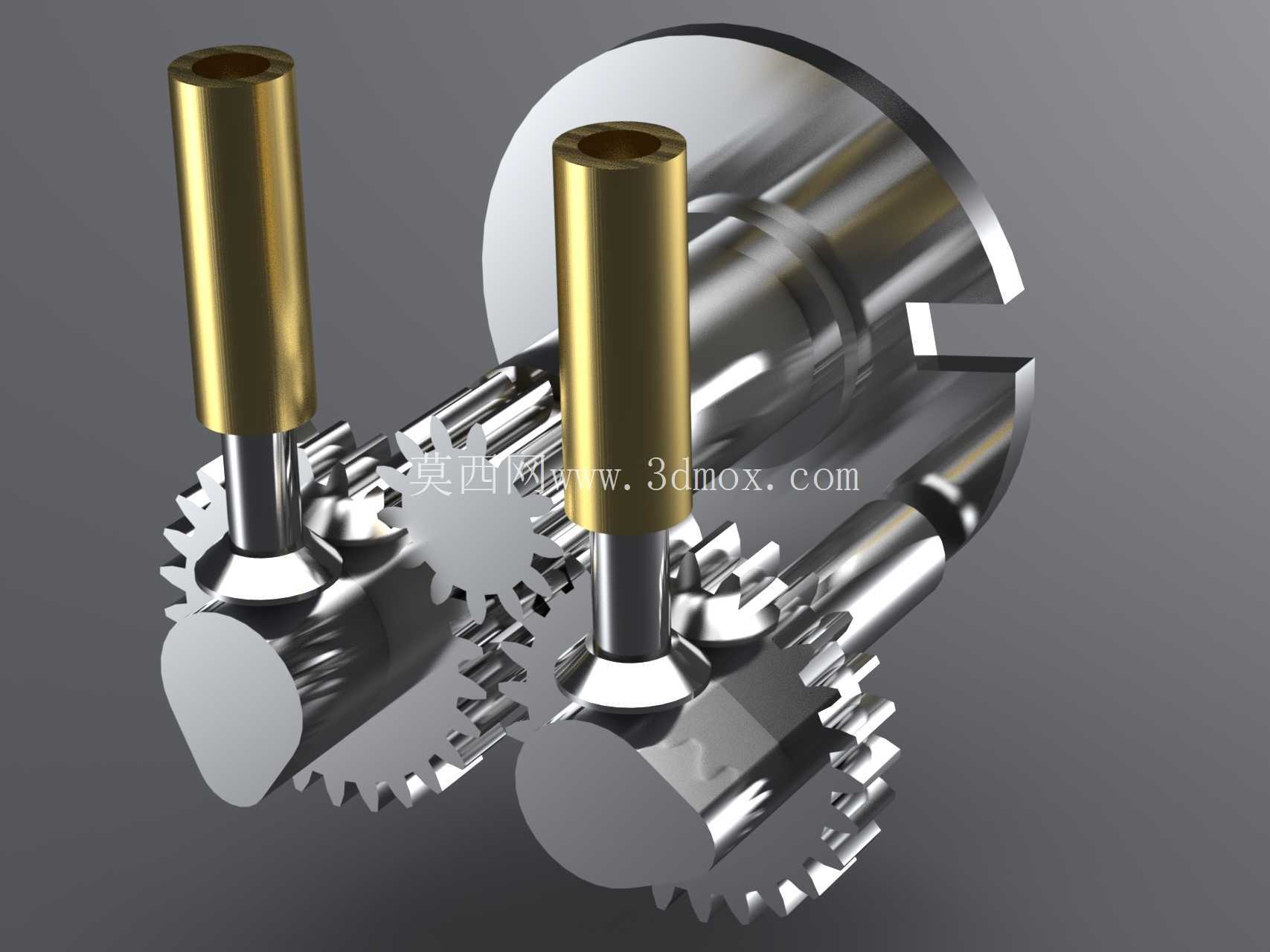

从功能特性上看，这套结构通过轴端一体加工的圆柱直齿轮实现双轴同步反向转动，凸轮型线与轴身采用一体化加工成型，顶端的柱状挺柱接触面做了硬化处理，可直接与平底挺柱配合传递凸轮升程，省去了额外的传动摇臂结构，能有效降低配气机构的往复运动惯量，适配更高的发动机转速区间。齿轮啮合的侧隙控制在0.02-0.05mm区间，既避免热膨胀导致的卡滞，也能控制传动过程中的敲击异响，满足动力单元的NVH设计要求。

设计过程中首先要匹配发动机的配气相位要求，凸轮升程段的型线采用高次多项式曲线拟合，避免气门开启和关闭过程中的冲击，同时保证进气充量的最优效率。双轴的中心距根据齿轮模数和齿数计算确定，轴身的支撑轴径尺寸匹配对应的滑动轴承或滚动轴承安装公差，轴端的定位结构采用轴肩加卡环的组合形式，可限制轴系的轴向窜动量在0.1mm以内，保证齿轮啮合位置和凸轮与挺柱的接触位置始终处于设计区间。挺柱与凸轮接触的端面设计有微凸的球面，可在工作过程中让挺柱产生缓慢自转，均匀磨损接触面，提升部件的使用寿命。

安装边界方面，这套凸轮轴组件的轴向总长度适配对应排量发动机的缸盖宽度，双轴的中心距与缸盖上的凸轮轴轴承孔位置完全对应，齿轮啮合位置处于轴系的动力输入端，可直接与正时链条或正时皮带的驱动轮连接，不需要额外增加中间传动齿轮。轴身的润滑油道设计与缸盖油道对齐，工作过程中压力机油可通过轴身油孔到达凸轮接触面和齿轮啮合面，形成稳定的油膜降低摩擦损耗。顶端的挺柱外径与缸盖上的挺柱孔采用间隙配合，配合间隙控制在0.01-0.03mm，既保证挺柱可顺畅上下往复运动，也避免间隙过大导致的偏磨问题。

在实际选型适配过程中，需要注意凸轮升程与气门弹簧的刚度匹配，避免高转速下气门出现飞脱现象，同时齿轮的材料选用与凸轮轴一致的渗碳淬火钢，热处理后表面硬度达到HRC58-62，芯部保持足够的韧性承受冲击载荷。这套结构的三维建模过程中，对凸轮型线的精度要求较高，建模时需要严格按照配气相位的升程表生成曲面，齿轮部分按照标准圆柱直齿轮参数生成，保证啮合过程中无干涉，装配后双轴转动无卡滞，可直接用于后续的运动仿真验证，检查不同转速下的气门运动规律和部件干涉情况，为后续的实物加工和装配验证提供准确的三维数据支撑。
