加油站静电接地自动收线装置结构设计

在成品油加注作业场景中，静电导除是规避燃爆风险的核心安全环节，这款接地卷盘的设计完全围绕加油站、油料加注点的实际作业需求展开，核心作用是在加油作业前将接地夹可靠连接至车体金属部位，将加注过程中油料流动、摩擦产生的静电荷持续导入大地，从根源上消除静电积聚引发的放电隐患。

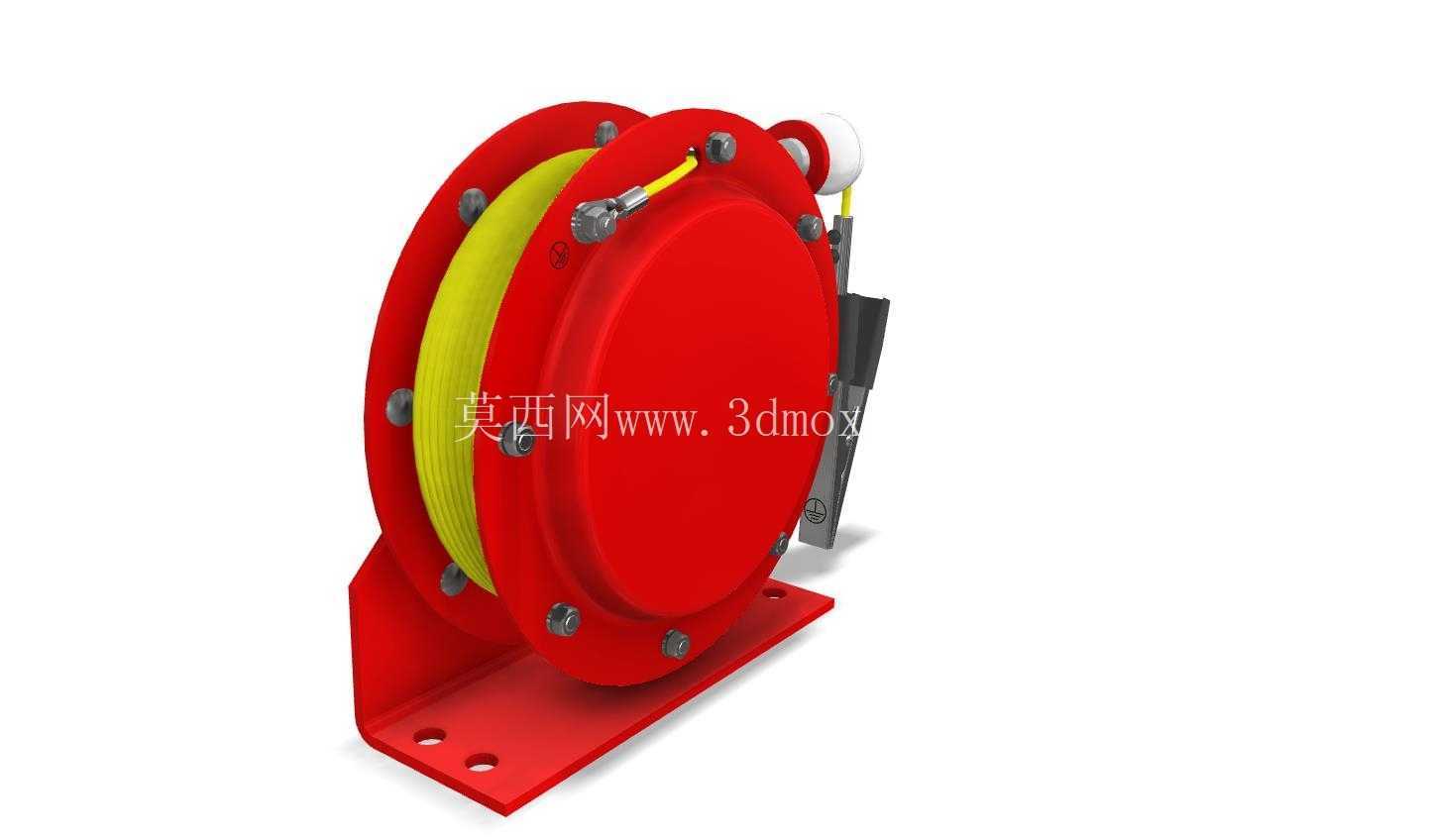

从结构设计逻辑来看，整体采用壁挂式安装的L型支架作为承载基体，支架底部预留两个对称的安装孔位，适配加油站加油岛旁立柱、墙体的常规安装间距，安装时无需额外加工复杂转接件，采用膨胀螺栓即可完成固定，安装后卷盘主体突出安装面的距离控制在合理范围，不会占用加油作业的操作通道，也不会被过往车辆、加油枪软管剐蹭。卷盘内部集成了恒力卷簧结构，这一设计的核心考量是适配不同距离的车辆停靠需求：当停靠车辆距离接地装置较远时，作业人员可直接拉出黄色导静电线缆，卷簧随线缆拉出逐步蓄能，无需额外解锁操作；作业完成后取下接地夹，卷簧自动释放势能将线缆匀速收回，全程不会出现线缆拖地、打结、被车辆碾压的问题，相比传统无收卷结构的接地导线，能大幅降低线缆外皮破损、线芯折断的故障概率。

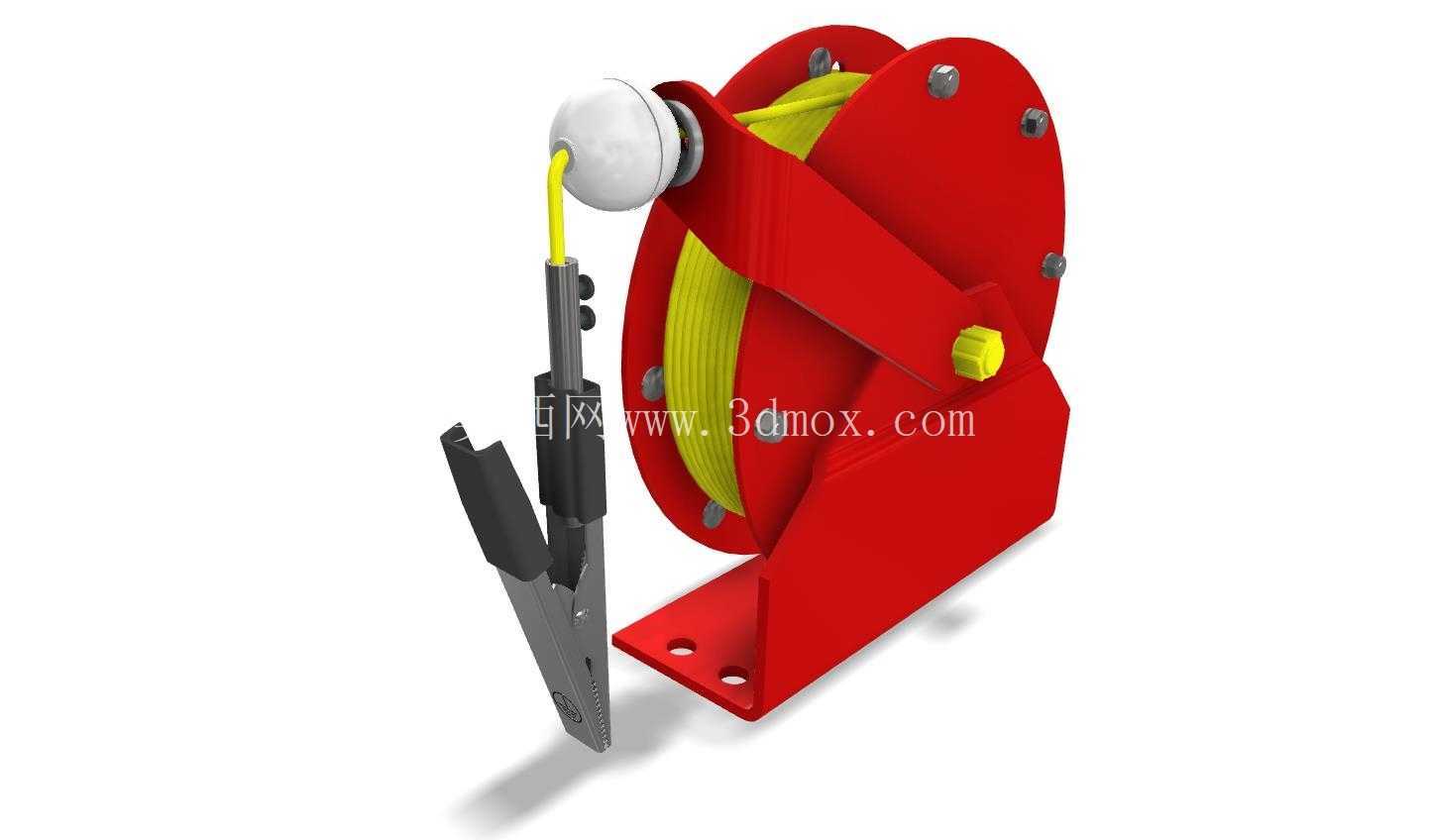

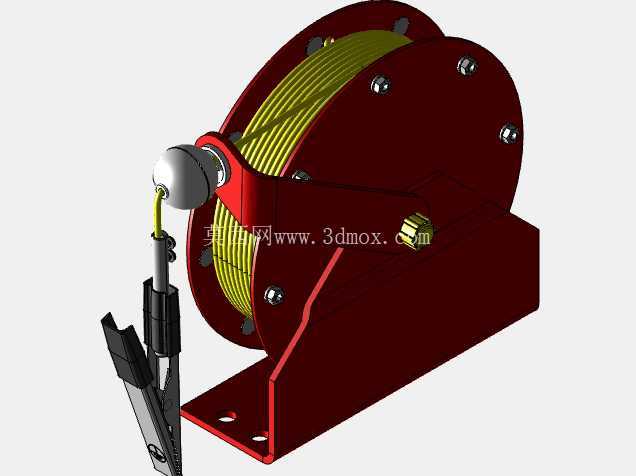

线缆末端的接地夹采用尖嘴式金属夹结构，夹头位置设计有尖锐的破漆凸点，这一细节是针对实际作业中车辆表面存在油漆层、污渍层的情况——夹持时凸点可穿透表面绝缘层，直接与车体金属基材接触，保证接地回路的导通可靠性，避免因接触不良导致静电无法导出。夹体尾部设置了绝缘握持段，作业人员操作时无需直接接触金属导电部位，即使在极端情况下存在静电泄放电流，也能保障操作人员的安全。卷盘侧面设置的黄色旋钮是卷簧预紧力调节结构，长期使用后如果出现收线力度不足、线缆回收卡顿的情况，无需拆解整个卷盘，仅通过旋转该旋钮即可调整卷簧预紧扭矩，将收线力度调整至合适区间，既保证线缆能完全收回，也不会因拉力过大导致收线时夹体甩动碰伤人员或设备。卷盘的侧护板采用红色金属板材冲压成型，一方面红色是加油站场景下的安全警示色，能清晰提示作业人员该装置的位置，另一方面金属护板可对内部的卷簧、线缆、导电滑环结构形成防护，避免户外环境下的灰尘、雨水侵入内部结构，延长设备的户外使用寿命。

在导电结构设计上，卷盘旋转部位采用了耐磨导电滑环结构，解决了卷盘持续旋转过程中线芯扭断、接触电阻不稳定的问题，保证无论线缆拉出多长、卷盘旋转多少圈，接地回路的电阻值始终保持在安全阈值以内，不会因为旋转结构出现导电中断的情况。线缆选用耐油、耐候的黄色专用导静电线缆，黄色在加油站的灰色水泥地面、红色设备背景下辨识度极高，作业人员可清晰看到线缆的铺设路径，避免绊倒风险，同时线缆外皮可耐受汽油、柴油的轻微腐蚀，长期接触溅落的油料也不会出现外皮开裂、老化变脆的问题。

从安装边界来看，该装置整体高度控制在300mm以内，宽度220mm左右，安装时底部距离地面高度建议设置在1.2m-1.5m区间，这个高度刚好适配成年作业人员的操作高度，无需弯腰或抬手过高即可完成接地夹的取放操作。线缆拉出的最大长度可达30米，可覆盖常规加油岛两侧所有停靠位置的车辆，无需为每个加油位单独配置多台接地装置。整体结构没有复杂的电子元件，全部采用机械结构实现收线与导电功能，后期维护仅需定期检查夹头的磨损情况、线缆外皮完整性以及卷簧的收线力度，维护成本极低，非常适合加油站这类高频作业、对设备可靠性要求极高的场景使用。在建模过程中，所有转动配合部位都预留了合理的间隙公差，卷盘与支架之间的转动副采用耐磨衬套结构，减少长期旋转带来的磨损量，保证设备在户外环境下可长期无故障运行，导电路径的所有连接部位都设计了防松结构，避免车辆行驶带来的振动导致连接部位松动、接地电阻升高的问题。
