小型三叶螺旋桨配套紧固组件结构

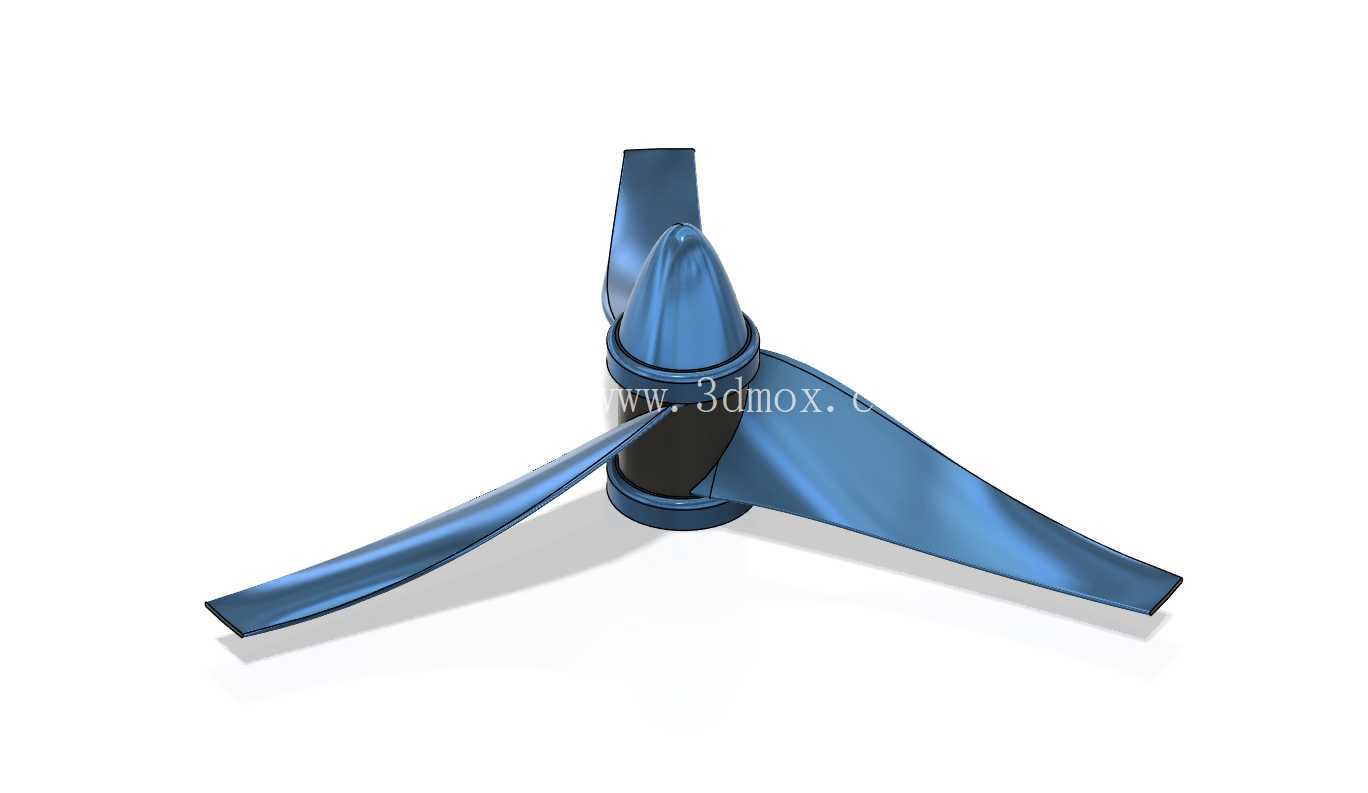

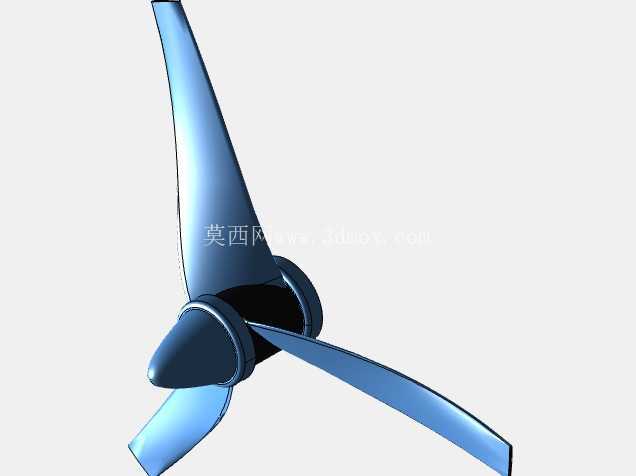

这套三叶螺旋桨组件，核心适配小型电动无人飞行器、微型固定翼航模以及小型室内涵道动力单元，在消费级航拍无人机、教育类竞赛航模、小型穿越机的动力输出端承担核心的推力转换作用，能将电机输出的旋转扭矩直接转化为轴向推进力，是小型低空飞行器动力链路里直接决定飞行效率、动平衡表现与续航水平的关键部件。整套组件包含三叶螺旋桨本体、左旋锁紧螺母、右旋电机适配螺栓以及桨尖整流帽四个部分，各部件的配合公差经过反复校核，可适配市面上绝大多数轴距150mm以内的微型穿越机、翼展300-400mm的小型固定翼航模，安装时无需额外打磨适配，可直接完成装配。

从设计逻辑来看，这套桨组采用45度固定螺距设定，单叶片有效长度为4.5厘米，整桨旋转直径为10厘米，也就是行业内常说的3.9英寸规格，这个尺寸区间的桨组，刚好匹配1103、1104级别微型无刷电机的输出扭矩区间，不会出现电机负载过大导致的过热退磁，也不会因桨叶负载不足造成动力浪费。叶片翼型采用低速高升阻比的平凸翼型，叶片前缘做了0.2毫米的钝化处理，既可以降低低空飞行时碰到细微杂物导致的桨叶崩边概率，也能减少低雷诺数下的气流分离，提升小油门工况下的推力线性，避免新手操作时出现油门响应突兀导致的炸机风险。桨叶根部做了加厚处理，与中心桨毂的衔接位置做了R1.5的圆弧过渡，可抵消高速旋转时的离心力拉扯，避免长时间满油门工作出现桨根断裂的故障。

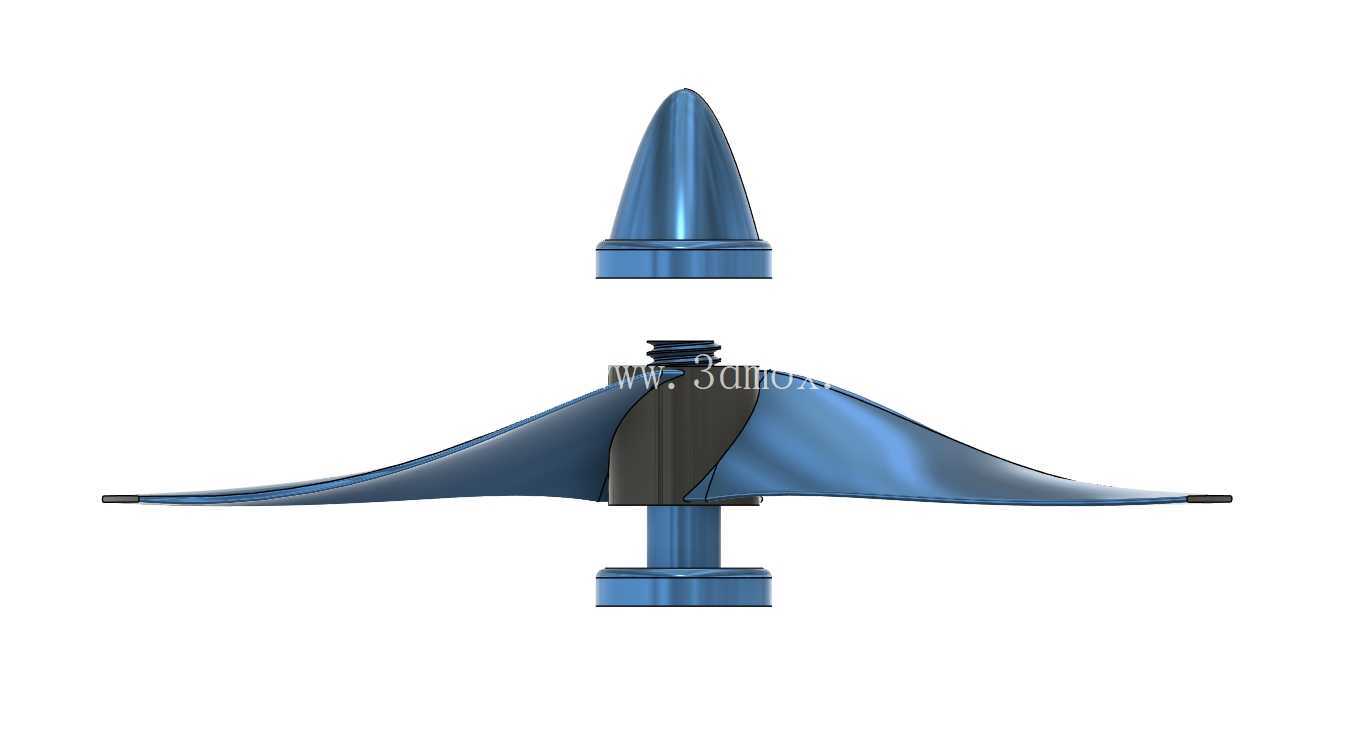

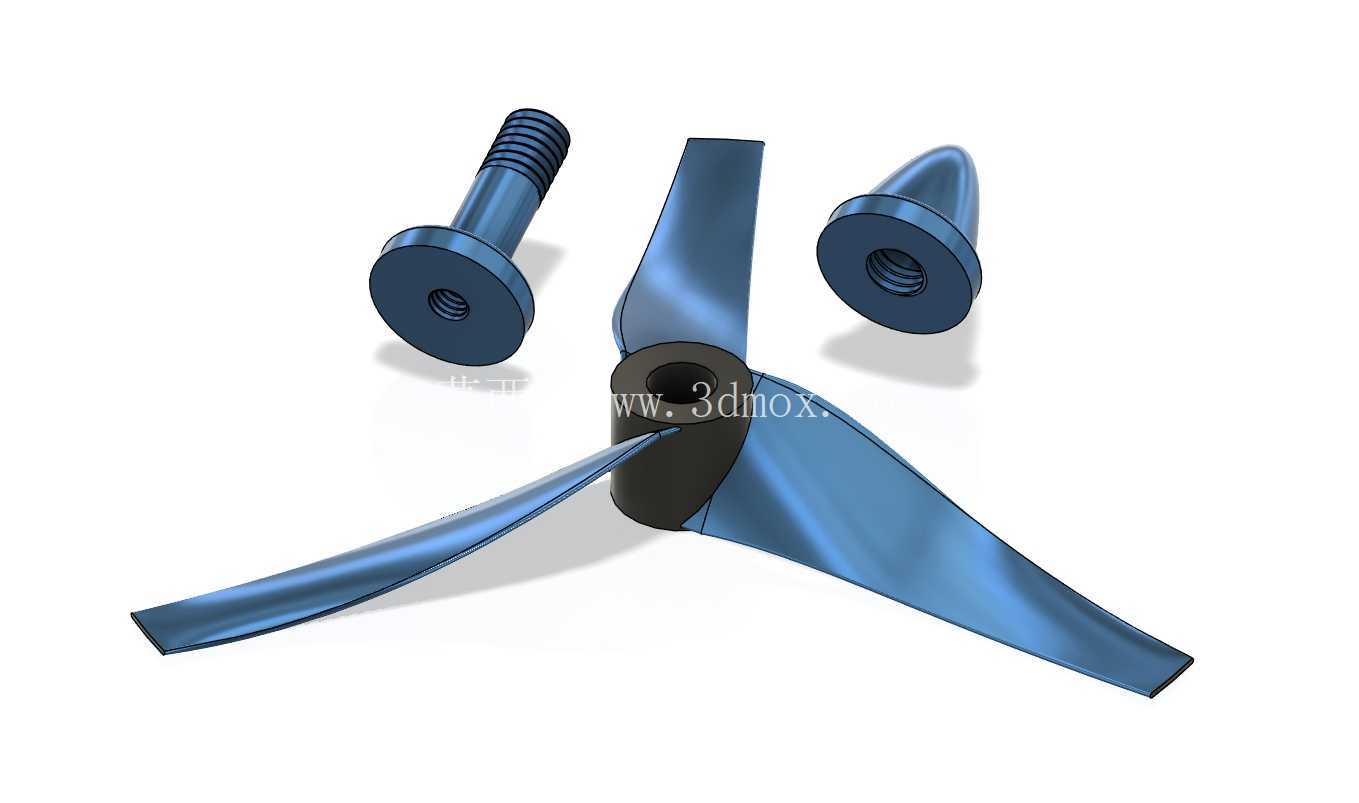

配套的紧固组件做了螺纹旋向的区分设计，其中与电机输出轴配合的适配螺栓采用右旋螺纹，锁紧桨叶的螺母采用左旋螺纹，这种正反螺纹配合的设计，完全匹配电机正常旋转时的拧紧趋势，电机启动、加速、急停的过程中，螺纹副会在旋转惯性作用下越转越紧，从根源上避免了飞行过程中桨叶松脱射出的安全隐患。中心桨毂采用分体夹式结构，安装时先将右旋适配螺栓穿过桨毂中心孔，对准电机输出轴的螺纹孔预紧，再将三片桨叶依次卡入桨毂的定位卡槽，卡槽侧面做了0.1毫米的定位凸台，可保证每片桨叶的安装角完全一致，减少动平衡偏差带来的整机振动，最后拧上左旋锁紧螺母，再扣上锥形整流帽即可完成装配。整流帽采用流线型锥形设计，可打散桨毂中心位置的乱流，减少旋转时的迎风阻力，同时遮盖锁紧螺母的棱角，降低高速旋转时的风切噪音。

在实际安装边界上，这套桨组的中心桨毂厚度为8毫米，适配螺栓的总长度为12毫米，可兼容轴径2毫米、螺纹规格M2的标准微型无刷电机，安装完成后桨叶平面与电机安装座的间隙不小于3毫米，不会出现桨叶旋转时刮碰到电机线或者机架臂的问题。桨叶本身采用半柔性的工程塑料材质设定，在碰到轻微碰撞时会产生小幅形变吸收冲击能量，不会像硬质碳纤桨那样一撞就碎，也不会因为过软导致高转速下桨叶变形造成螺距损失，在抗摔性和传动效率之间找到了合适的平衡点。日常使用时，只要保证三片桨叶的安装角一致，锁紧螺母按规定力矩拧紧，不需要额外做动平衡调试就能满足普通飞行需求，对于入门玩家和批量组装微型无人机的生产场景来说，能大幅减少装配调试的时间成本。在实际飞行测试中，搭配1103-8000KV电机、2S锂电池供电时，单桨最大静推力可达到260克，足够带动总重量200克以内的微型飞行器完成起降、特技飞行动作，推力冗余度控制在30%左右，既不会因为推力过大导致操控难度上升，也不会因为推力不足影响飞行机动性。
