轻型无人机DroneCAN导航灯控制板设计

在小型无人飞行器的航电系统搭建过程中，外部状态指示模块是适航合规与飞行安全不可或缺的组成部分，这款基于Cyphal/DroneCAN协议的导航灯节点，正是针对轻型无人机、小型无人车等移动载具的外置灯光指示需求开发的专用控制单元。从实际装机场景来看，该节点直接挂载在载具的CAN总线网络上，不需要额外铺设独立的信号控制线，仅通过总线即可完成供电与指令传输，大幅简化了整机布线的复杂度，尤其适合内部空间紧凑的多旋翼、固定翼轻型无人机使用。

从功能实现逻辑来看，该节点的核心作用是接收自动驾驶仪通过CAN总线下发的灯光控制指令，或是按照预存的配置逻辑驱动板载LED完成不同模式的闪烁，可实现航行灯、状态警示灯、故障告警灯等多种灯光效果，满足不同飞行场景下的目视识别需求——比如夜间飞行时的方位指示、飞行模式切换的状态提示、故障状态下的告警闪烁，都可以通过该节点直接驱动外接或板载灯光完成，不需要占用飞控主控的额外IO资源。

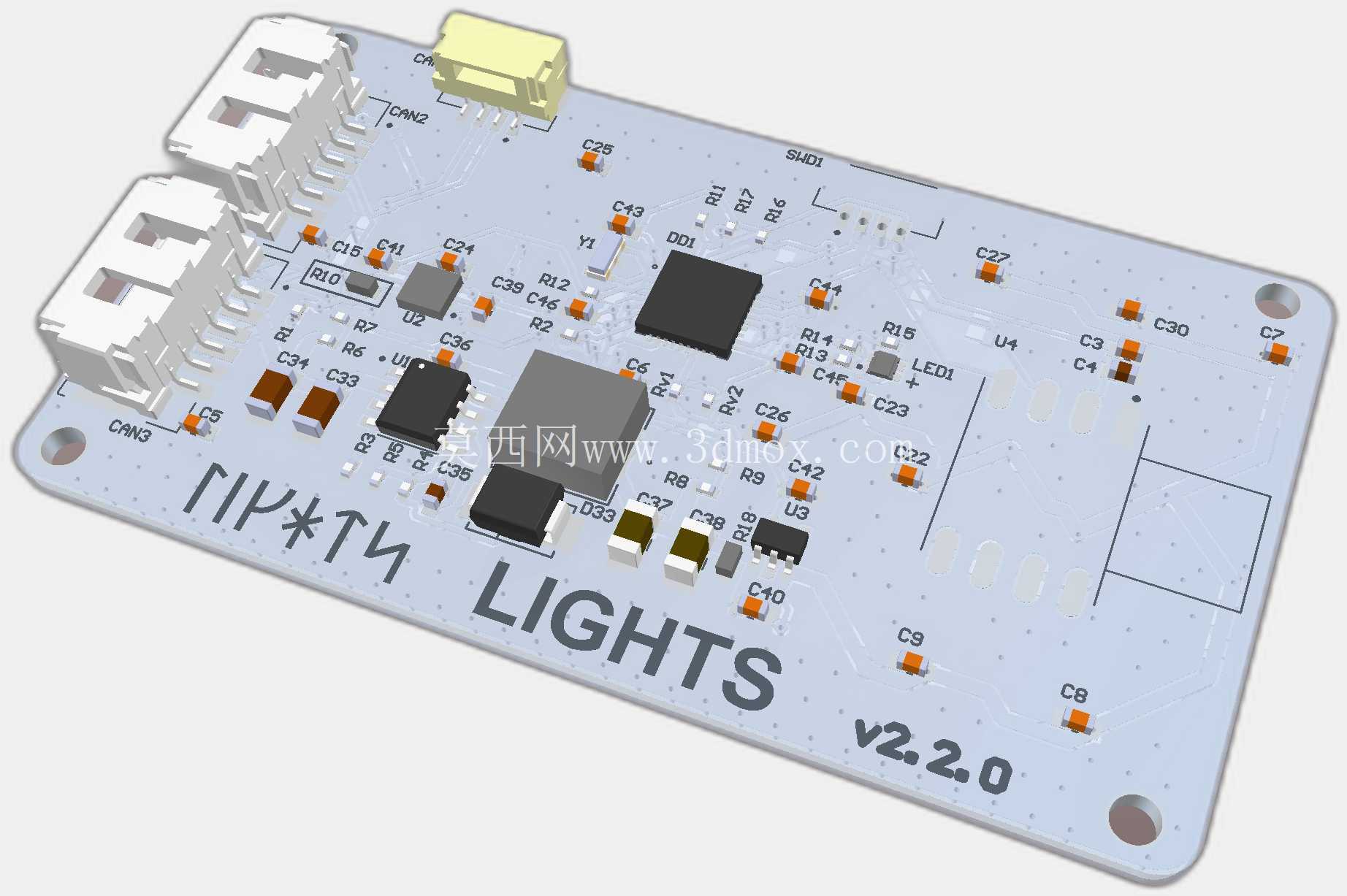

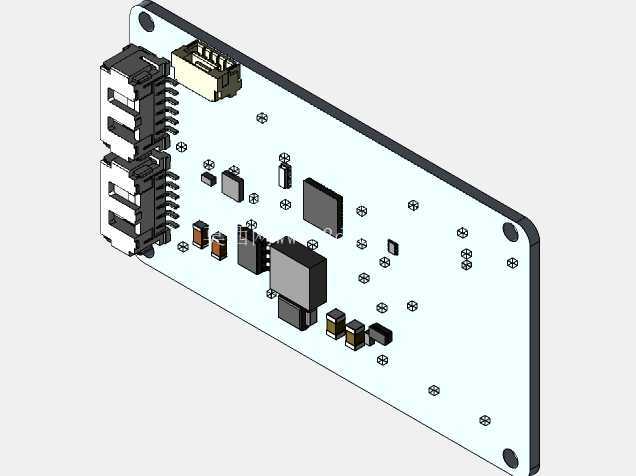

设计层面，整块控制板采用长条形规整PCB布局，板边预留两个标准间距的接插件接口，分别用于CAN总线的级联输入与输出，支持多节点在同一条总线上挂接，方便用户在载具不同位置扩展多个灯光节点。板上集成了CAN总线收发芯片、主控MCU、电源管理电路与LED驱动回路，所有阻容元件与芯片均采用表贴封装排布，在保证电气性能的前提下尽可能压缩板件的整体厚度与占用空间，板体四角预留了标准安装孔位，可直接通过螺丝固定在载具的机身框架、机臂或者航电舱内部，安装边界不需要额外预留过大的避让空间，适配多数轻型无人机的内部安装尺寸。

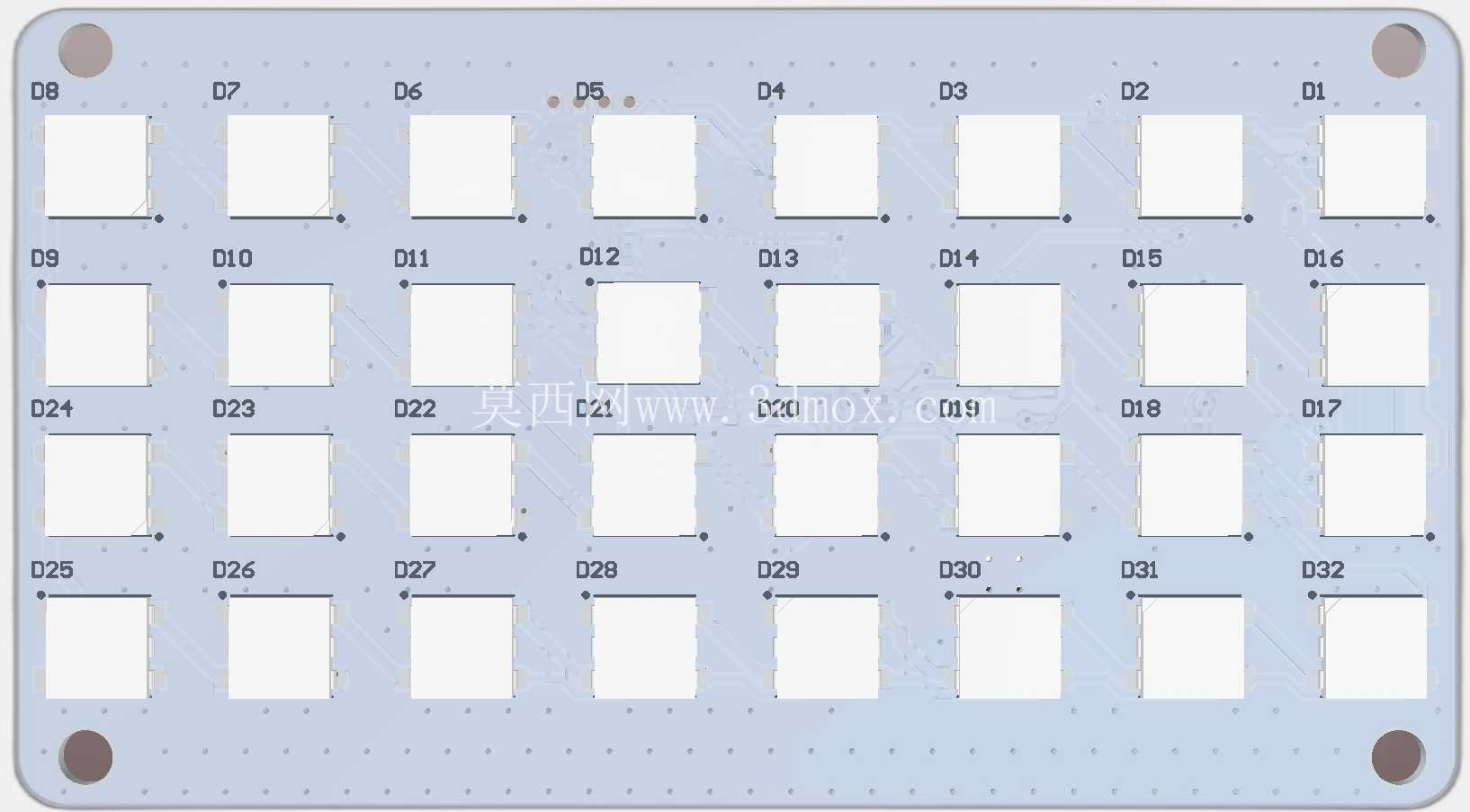

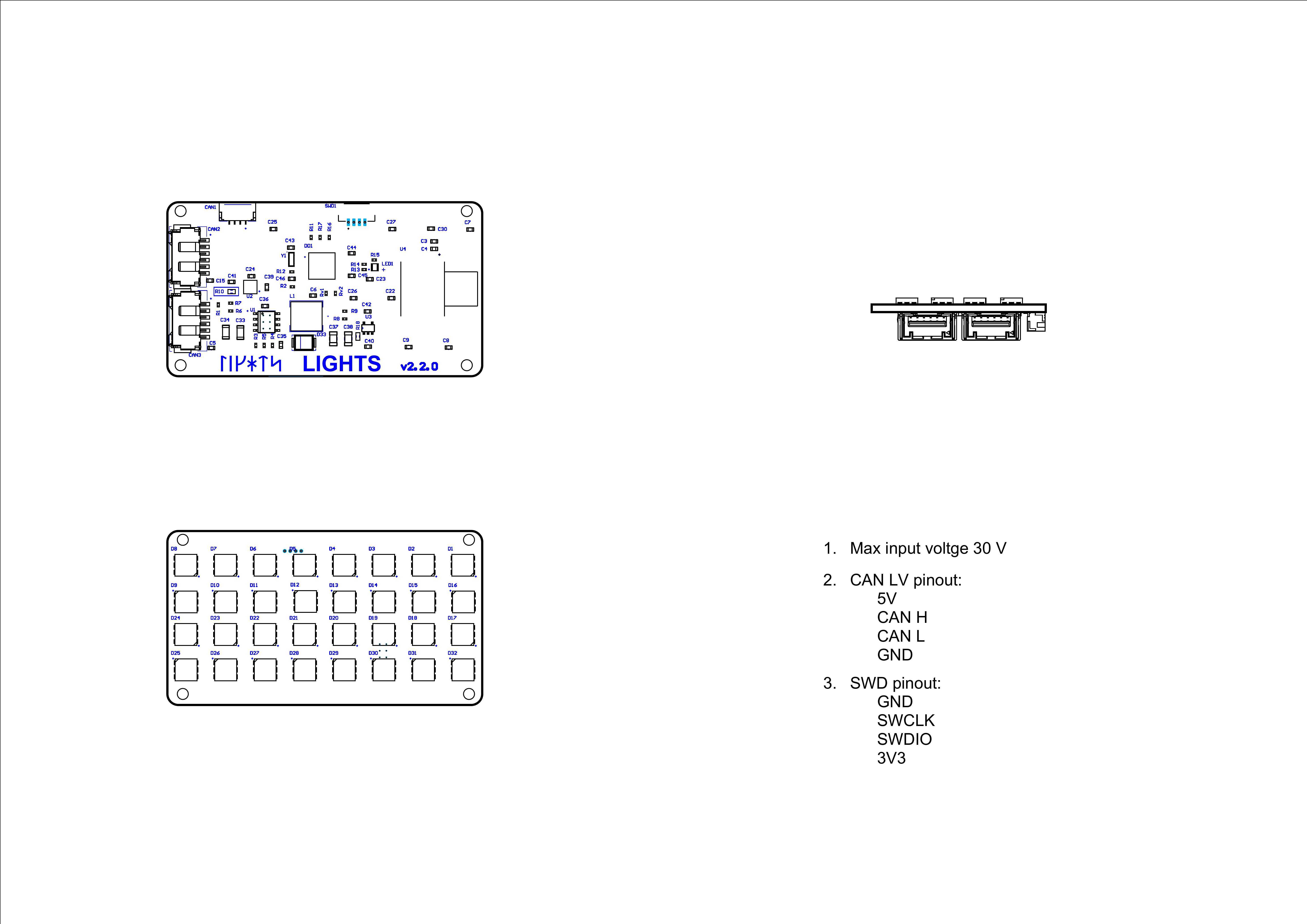

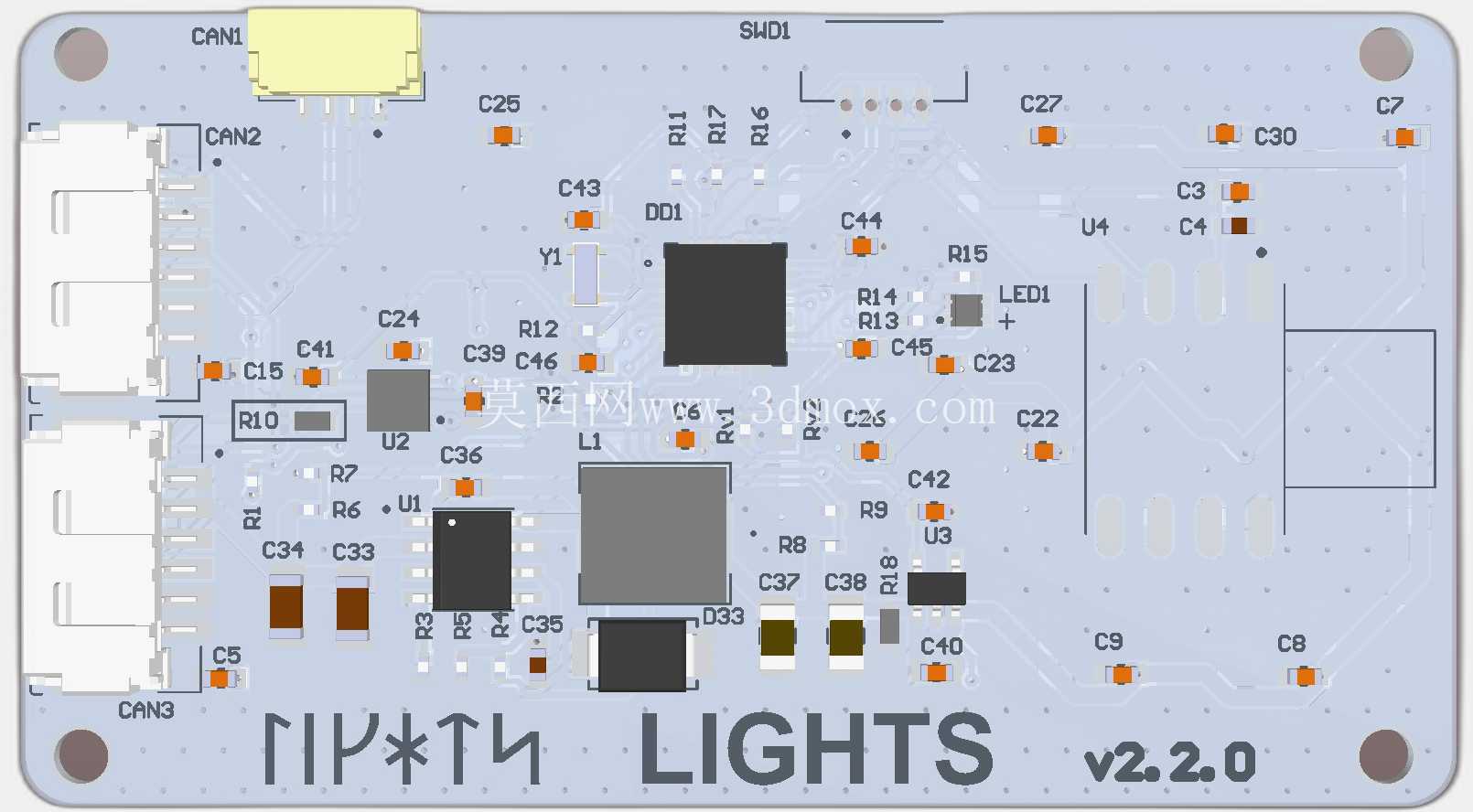

从电路设计的细节来看，板上的电源回路做了宽电压输入适配，可直接兼容载具动力电池经过BEC降压后的常用供电电压，不需要额外搭配电压转换模块；总线接口处预留了防护电路，可降低机载设备电磁干扰对总线通信稳定性的影响，避免电机运转、电调工作时的电磁脉冲导致灯光控制指令丢包。板体表面丝印清晰标注了各个接口的引脚定义、元件编号与版本信息，方便生产组装与后期维护时的接线排查，板上预留的LED焊盘可直接焊接对应颜色的发光元件，也可通过外接接口引出导线连接外置的高亮度灯组，适配不同载具的灯光亮度需求。

在实际装机适配过程中，该节点的DroneCAN协议兼容性可以直接匹配主流开源飞控的外设识别逻辑，不需要编写额外的驱动代码，只需要在飞控参数中启用对应的CAN外设选项，即可完成节点的自动识别与参数配置，用户可根据实际使用需求自定义不同飞行状态下的闪烁频率、亮灭逻辑与灯光颜色，灵活适配多旋翼、固定翼、垂直起降无人机以及小型无人地面车辆的状态指示需求。相较于传统的PWM驱动灯光模块，这种总线式的灯光节点不需要从飞控端拉出多路PWM信号线，仅需要两根CAN总线线缆即可完成全机多个灯光节点的连接，对于追求轻量化、简化布线的小型载具来说，能够有效减少机身内部的线缆重量与布线杂乱问题，降低线缆缠绕、干涉运动部件的风险。

板件的结构设计充分考虑了机载场景的振动适应性，所有表贴元件的排布都避开了安装孔的应力集中区域，板体厚度选用常规机载PCB的标准厚度，在保证结构强度的同时控制整体重量，不会给轻型无人机带来过多的负载负担。接口选用的锁扣式接插件可以在飞行振动环境下保证连接可靠性，避免飞行过程中接口松脱导致灯光失效。整体设计没有冗余的多余功能，所有电路与结构设计都围绕机载灯光控制的核心需求展开，在满足功能可靠性的前提下做到了体积、重量与成本的平衡，适合小型无人载具的批量装机使用。
