双送料柔性挤出机头结构设计

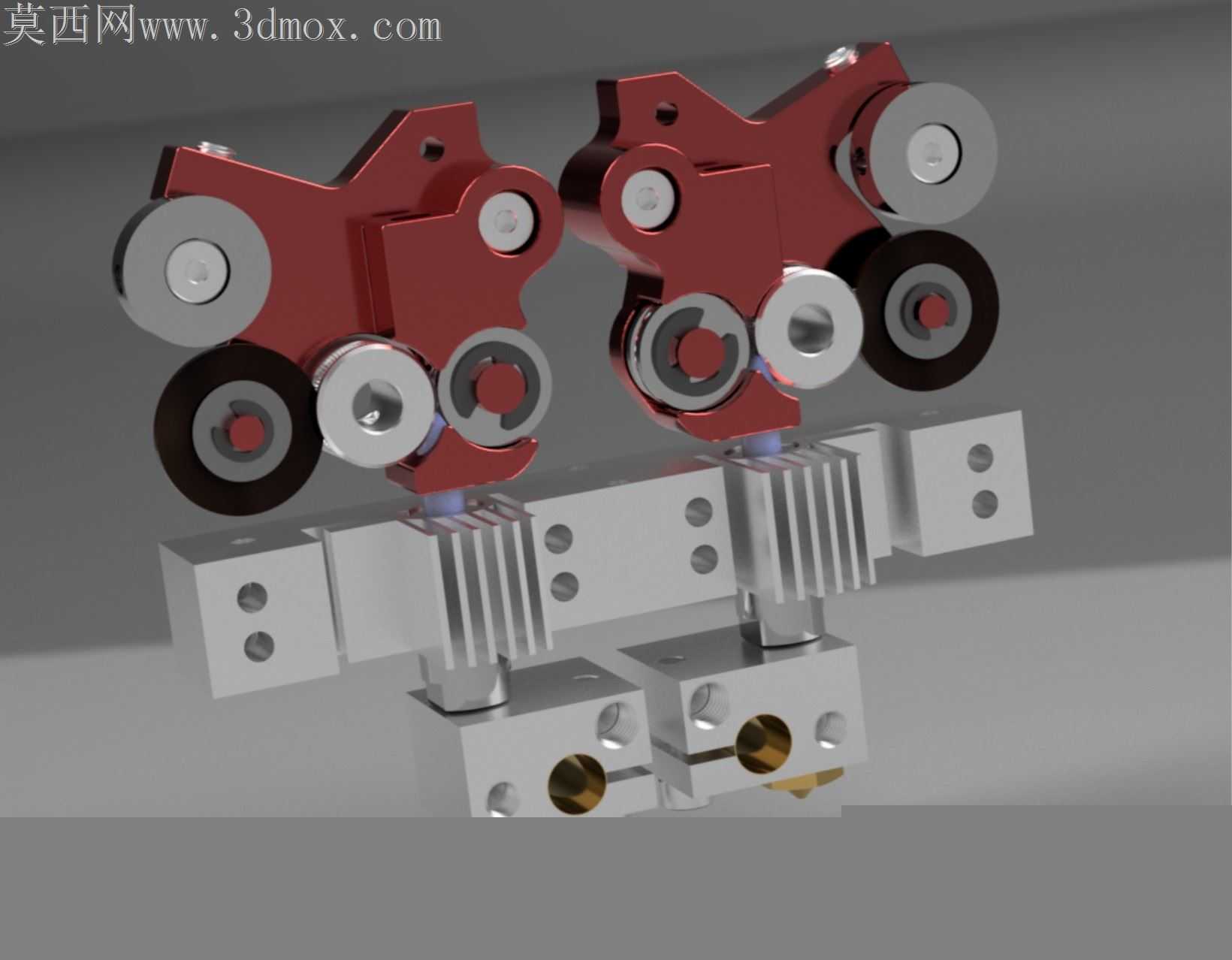

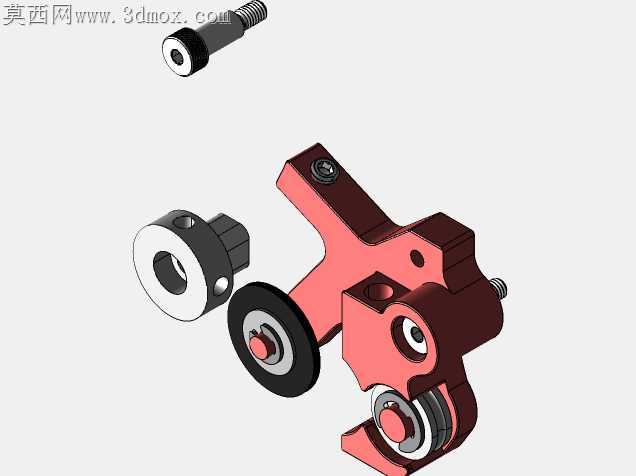

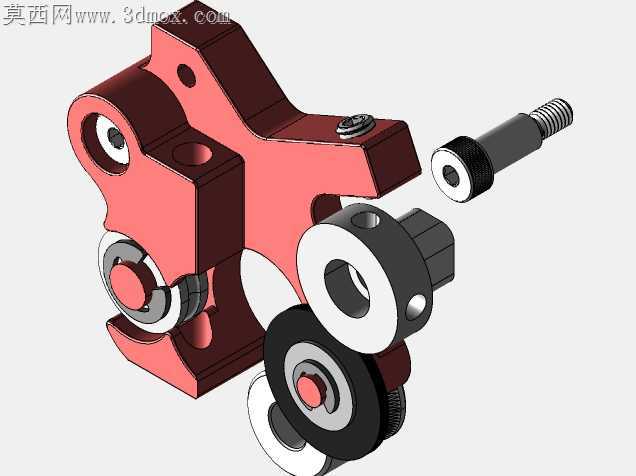

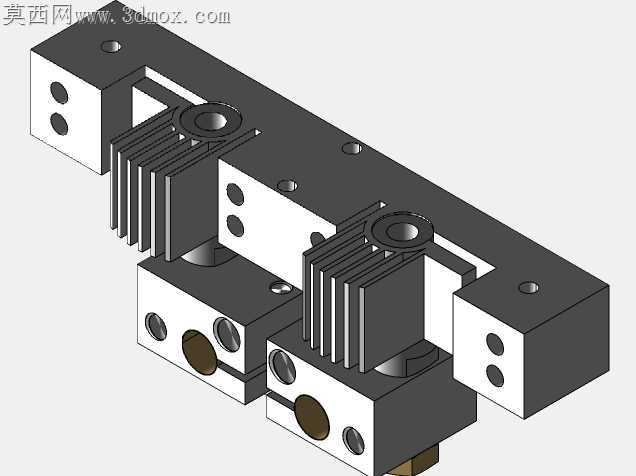

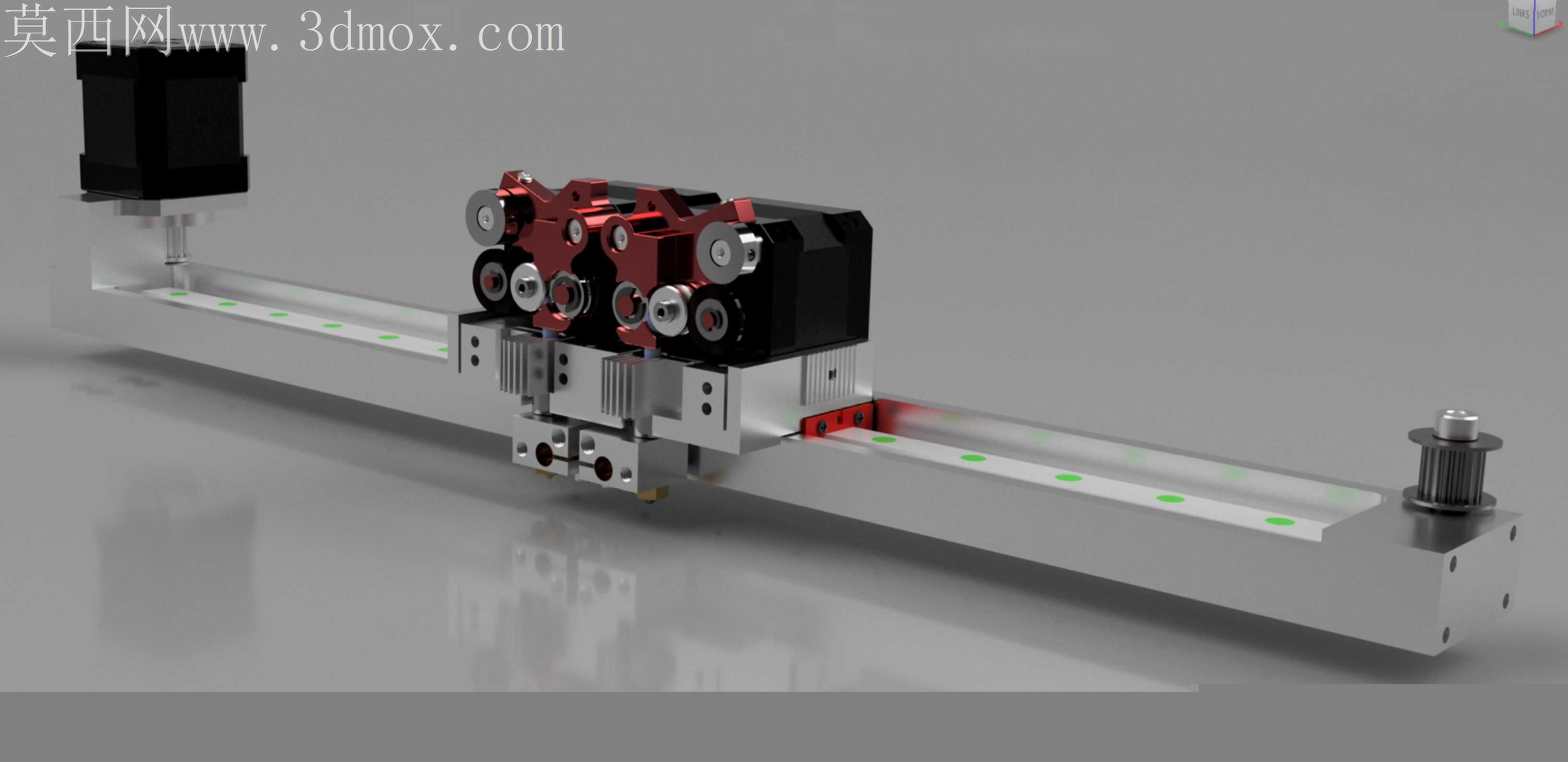

桌面级熔融挤出设备长期存在柔性耗材进料打滑、双喷头切换漏料的共性痛点，这款双挤出头结构在压合轮布局、散热路径、喉管同轴度上做了针对性的细节调整，完全围绕柔性耗材的送料稳定性做结构适配。压合臂采用分体式铰接设计，红色压合座上的三个导向轮并非等距排布，靠近进料端的压轮做了1.2mm的径向让位槽，刚好卡住1.75mm规格柔性耗材的外圆，避免耗材在送料过程中出现弯折堆料，以往单压轮结构送TPU耗材时，只要送料速度超过30mm/s就会出现耗材在进料段打卷的问题，多轮弧形排布的压合路径能把耗材的弯折半径控制在8mm以上，哪怕送料速度拉到60mm/s，耗材也不会在进料腔体内出现拱起。两个挤出单元的散热鳍片做了连体式的风道适配，下方的黄铜喷嘴和上方的散热铝块之间，特意留了0.8mm的聚四氟乙烯隔热衬垫安装位，避免喉管处温度过高导致耗材提前软化膨胀，堵在送料路径里。安装基座上的四个定位销孔做了H7级的公差适配，两个挤出头的喷嘴间距固定为20mm，刚好匹配常见的双喷头打印坐标偏移校准值，装配时不需要反复调整喷嘴高度差，只要把基座锁在X轴滑台上就能保证两个喷嘴的平面度误差在0.05mm以内，不会出现打印时一个喷嘴刮蹭成型面的问题。压合臂的扭簧安装槽做了深度限位，扭簧的预紧力被控制在12N左右，既不会因为压力过大把柔性耗材压变形导致送料阻力陡增，也不会因为压力不足出现送料轮咬不住耗材、进料量不足的问题。每个挤出单元的送料齿轮都做了齿尖倒圆角处理，避免尖锐齿尖切割柔性耗材表面，产生的碎屑堵在齿轮啮合处影响送料精度。喷嘴的进料口做了30度的倒角过渡，耗材从喉管进入喷嘴时不会被端面台阶刮出碎屑，长时间连续打印也不会出现喷嘴堵塞的情况。散热块侧面的走线槽做了圆弧过渡，加热棒和热敏电阻的线材可以顺着槽体走到设备拖链里，不会在喷头往复移动时被其他结构剐蹭断线。整个结构没有采用一体化的注塑外壳，所有受力部件都采用金属件加工，铰接位置的轴孔做了铰刀精加工，压合臂开合时没有旷量，长时间使用也不会因为磨损出现压合轮偏移的问题。双喷头的独立送料路径完全隔离，打印双色耗材时不会出现两种耗材在流道内混色的问题，切换喷头时的回抽行程只需要设置4mm就能完全避免漏料，比常规双喷头结构的回抽行程缩短了一半，能有效减少打印过程中的拉丝问题。
