带散热模组的E3Dv6挤出热端结构设计

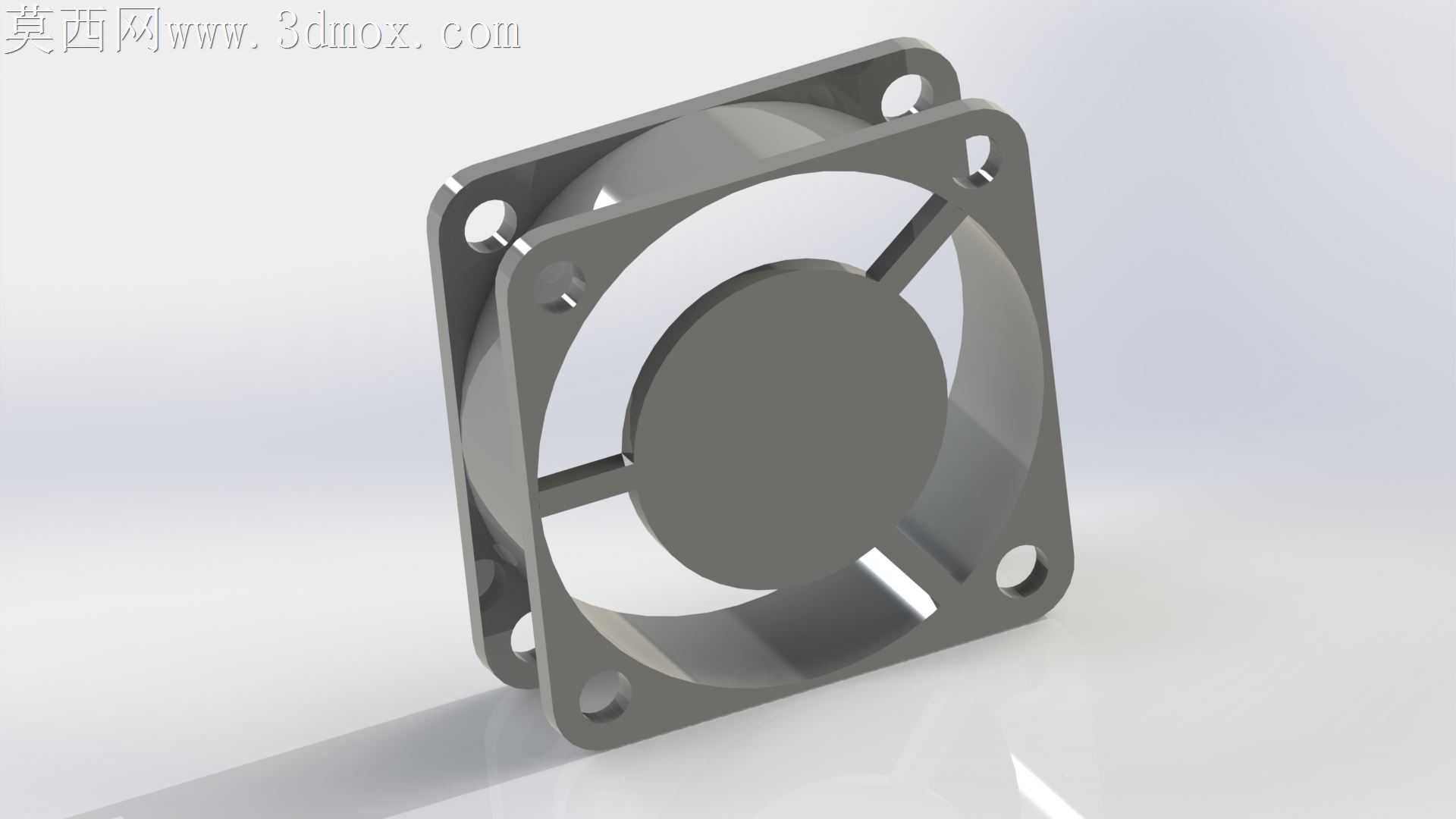

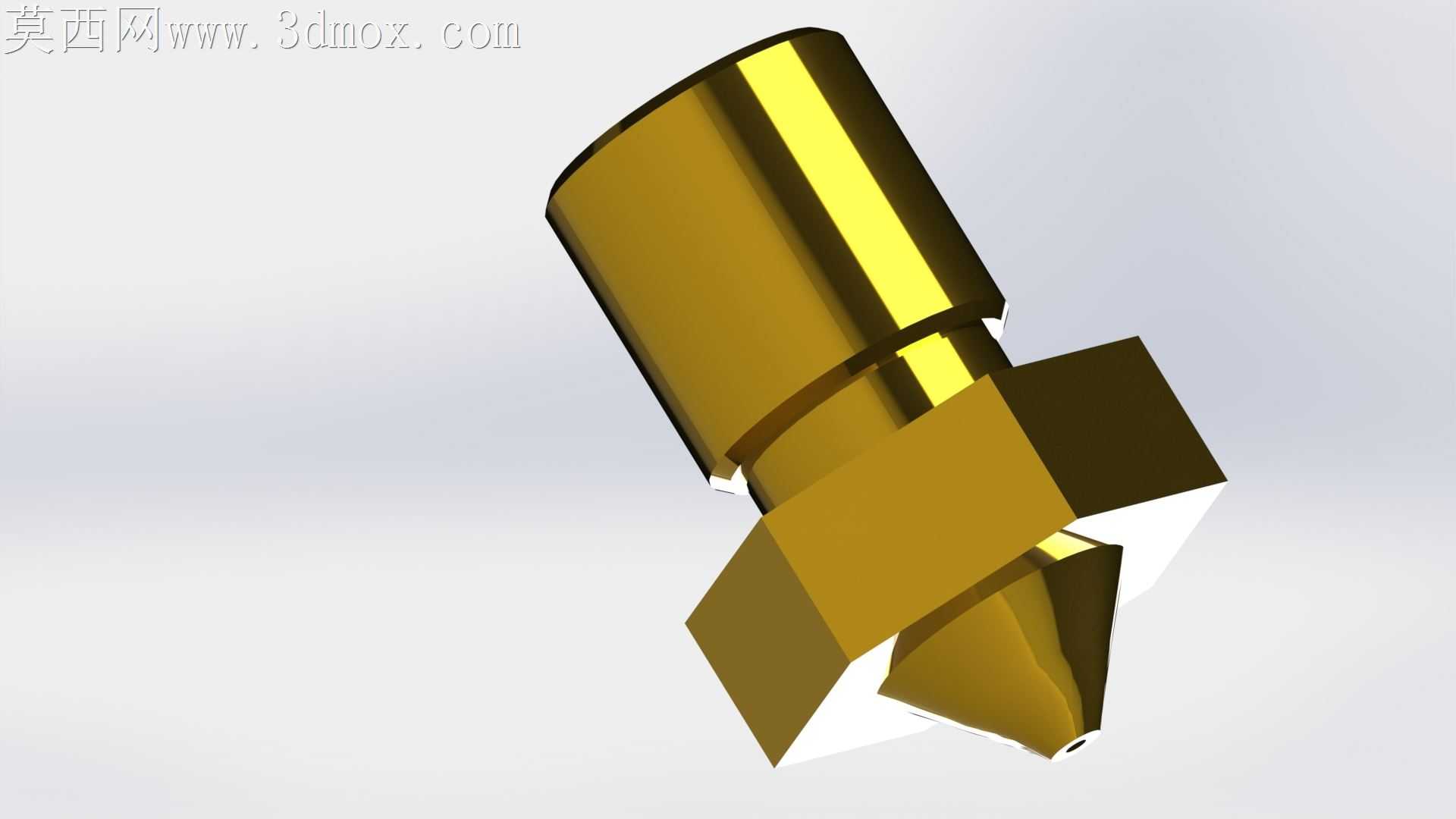

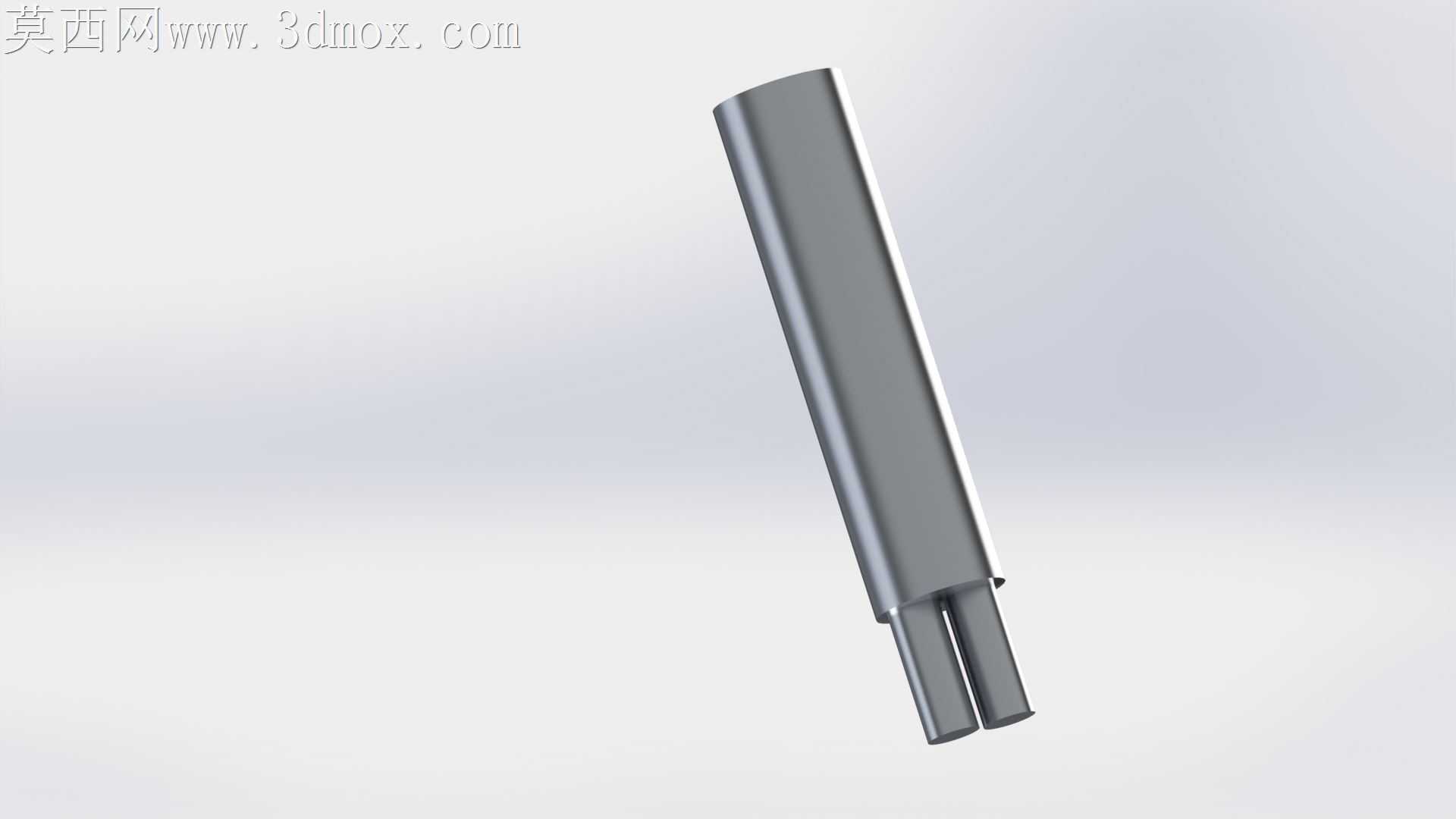

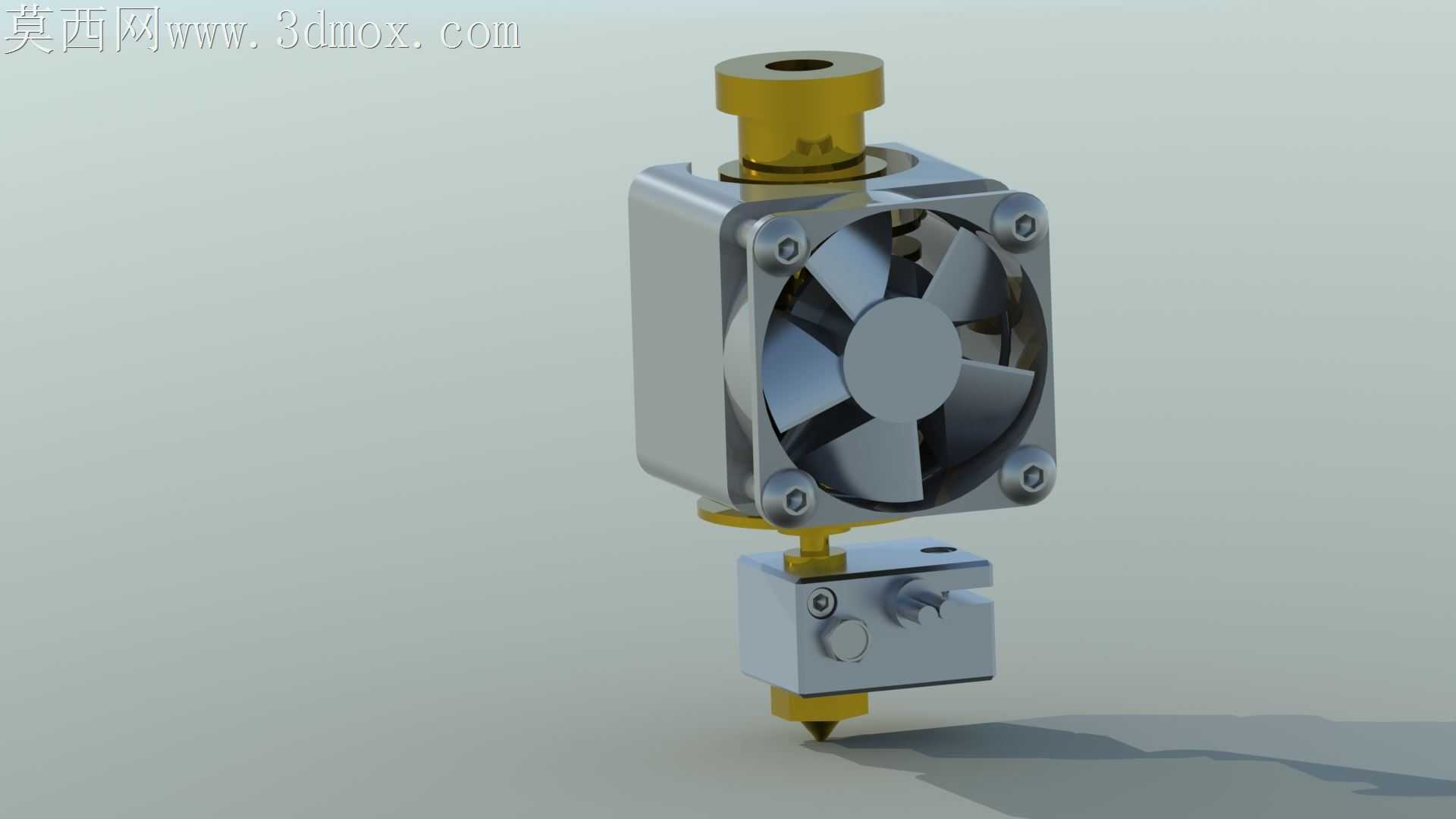

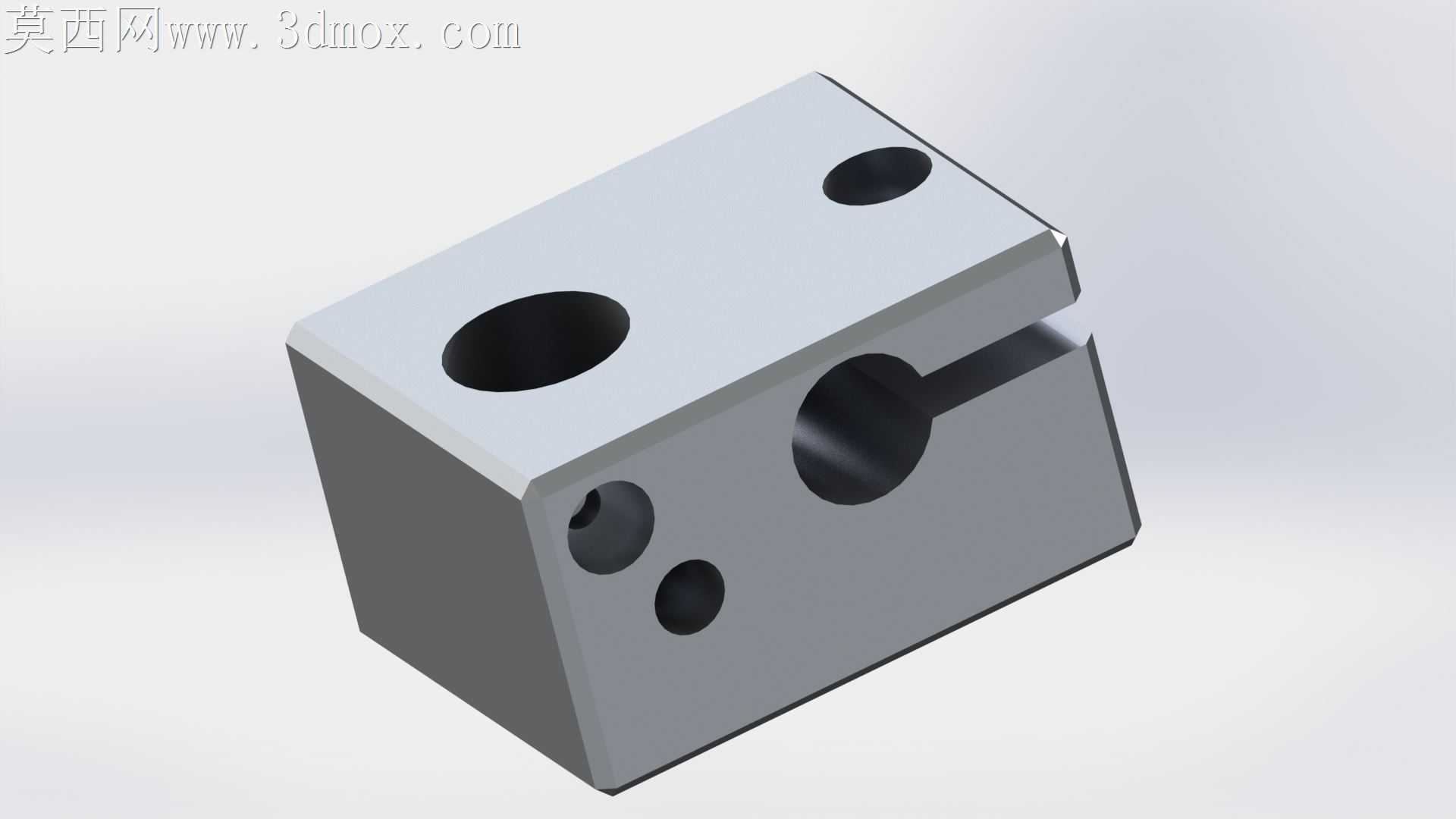

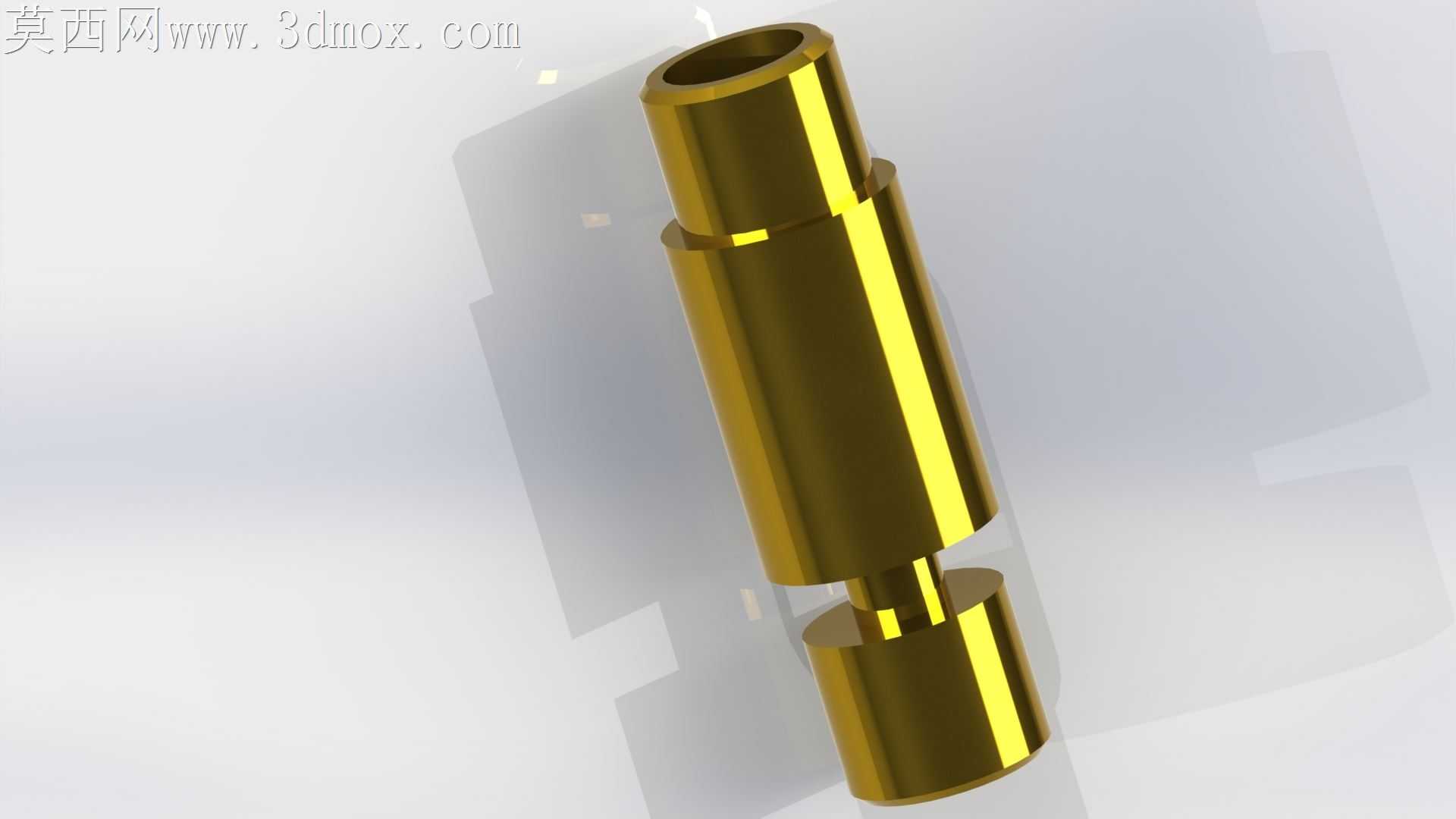

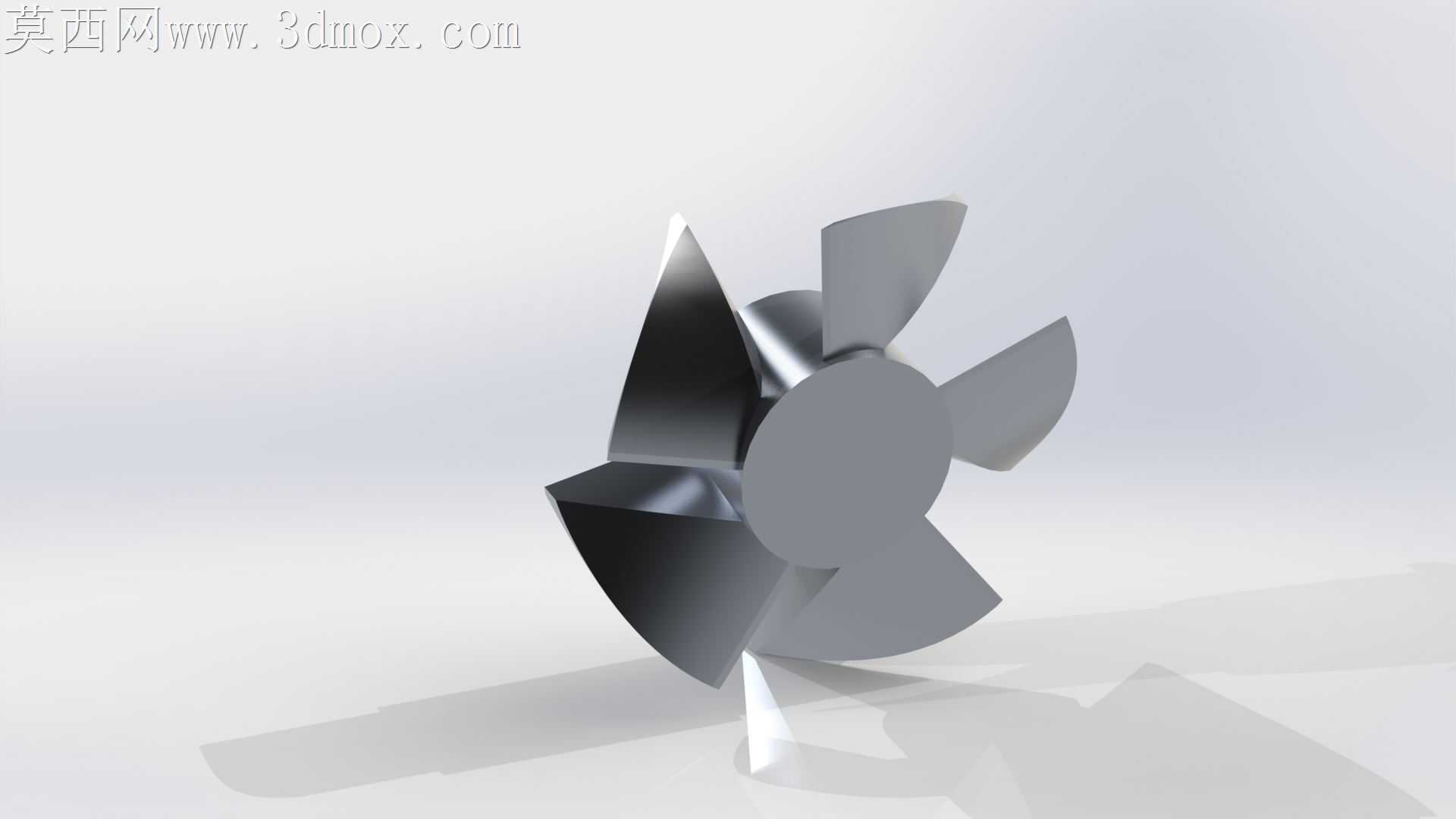

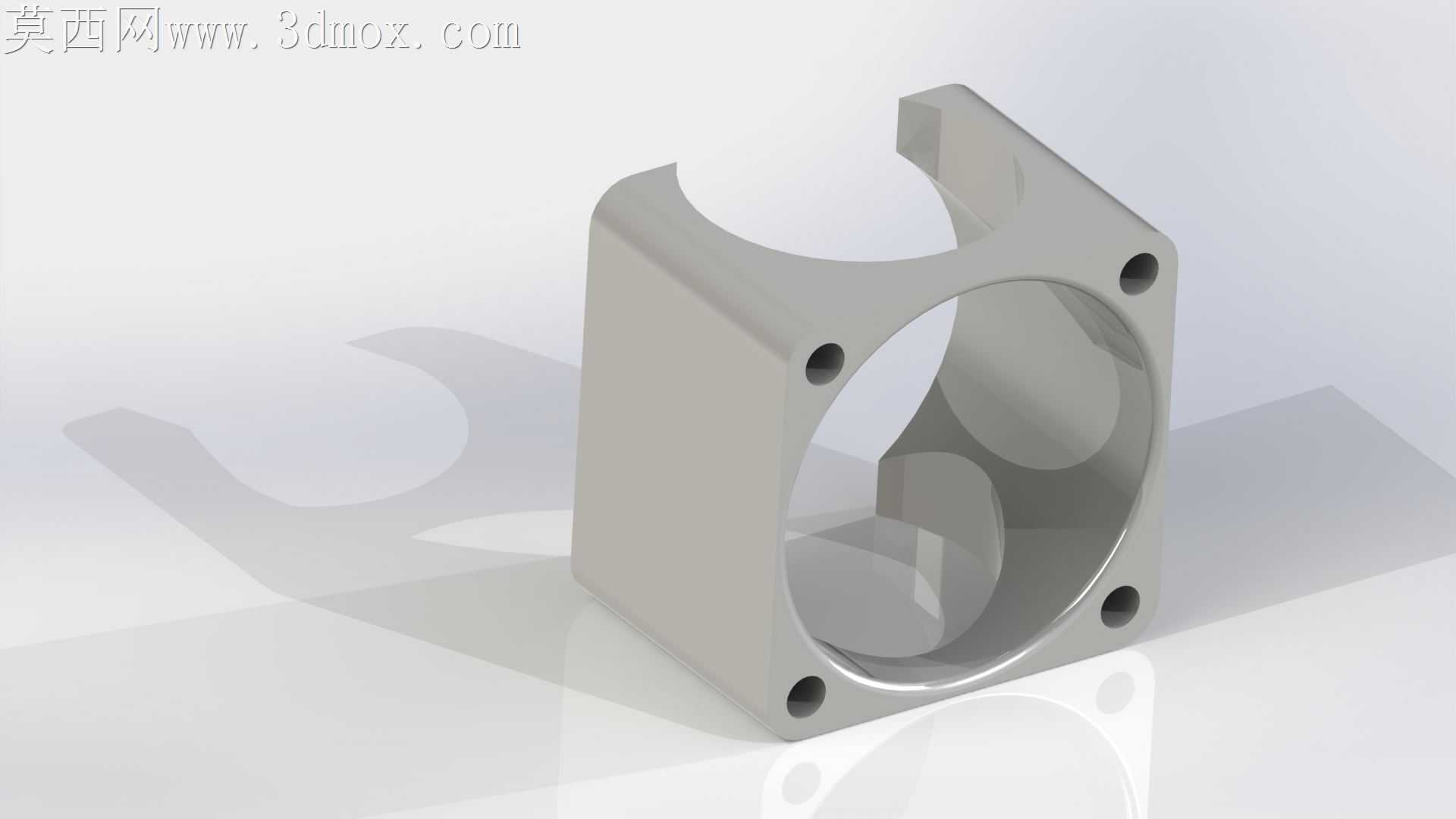

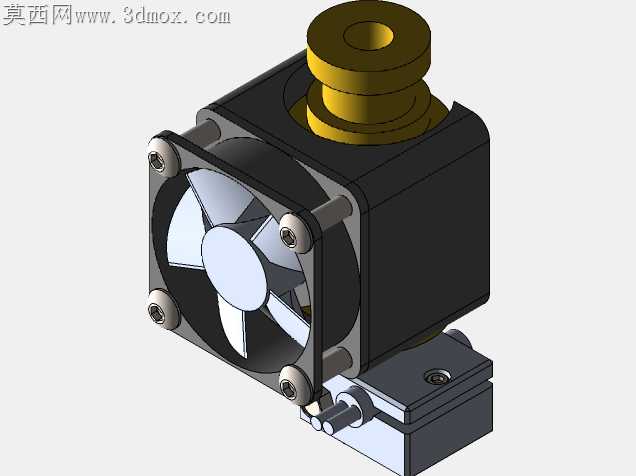

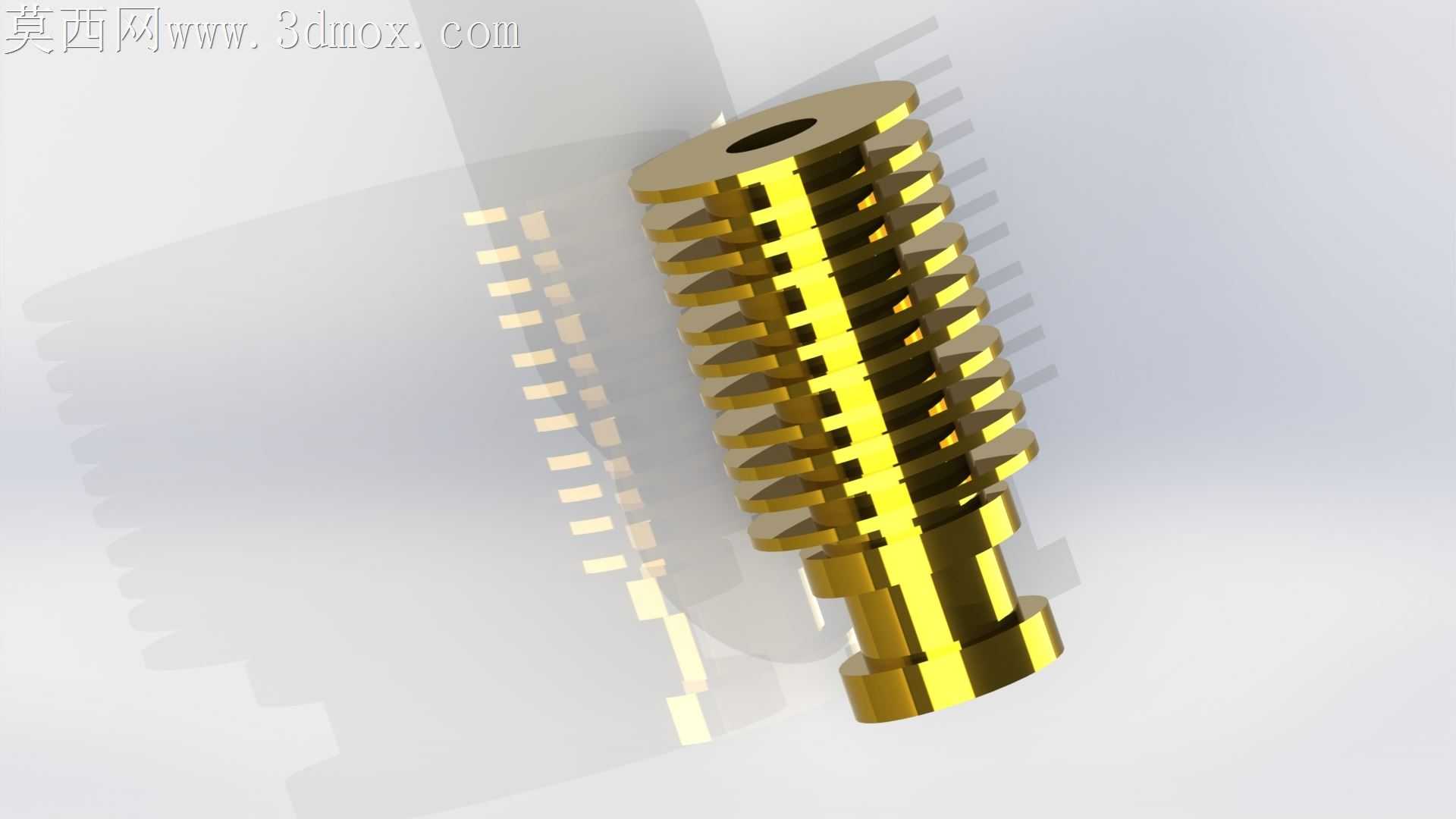

桌面级FDM设备长期堵头、热端散热不足导致的送丝打滑，是实训加工场景里最常碰到的故障点，这套E3D v6热端的结构设计，完全围绕加工适配的核心逻辑做细节调整。散热风扇的安装座直接和散热铝块做一体化定位设计，四个螺丝柱的公差带控制在0.05mm以内，不用额外加定位销就能保证风扇扇叶和散热鳍片的同轴度，避免长期震动后风扇偏磨产生异响，也能让冷风均匀覆盖每一片鳍片，不会出现局部热堆积向上传导，让喉管上部的丝材提前软化堵在送丝路径里。加热块和喉管的连接位置做了退刀槽设计，普通攻牙加工时不会因为螺纹末端的应力集中导致喉管断裂，现场装配时不用反复修磨螺纹端面，拧入深度控制在8mm，既保证导热接触面积足够，又不会因为拧入过深挤压喉管内部的送丝通道。喷嘴的六角定位面比常规版本加厚0.8mm，日常更换喷嘴时用扳手发力不会拧滑边角，加热块侧面的热敏电阻安装孔做了沉台设计，安装时热敏电阻的玻璃探头能完全贴紧加热块内壁，不用额外塞导热硅脂就能保证温度采样准确，不会出现温度跳变导致的出料粗细不均。下方的散热风道没有做花哨的曲面造型，直吹喷嘴上方的喉管下段，刚好把冷区和热区的分界点控制在喉管的散热槽位置，打印PLA、PETG这类不同熔点的耗材时，不用调整风扇转速就能避免丝材在喉管内膨胀卡滞。所有外露的边角都做了R0.5的倒角处理，学生实训拆装时不会被锐边划伤，各个零件的配合面都预留了阳极氧化的镀层厚度，加工完成后不用二次打磨就能顺利装配，不会出现镀层堆积导致的装配过紧问题。顶部的进料口做了喇叭口导向，送丝时哪怕丝材端头有轻微弯曲，也能顺利滑入喉管，不会戳在进料口端面导致送丝失败。整个结构没有多余的异形零件，所有部件都能用常规的车、铣、钻工艺加工，不用定制特殊刀具，小批量试制时的加工成本能压缩到常规热端的三分之二，装配时不需要专用工装，普通十字螺丝刀和活动扳手就能完成全部组装，非常适合教学实训场景下让学生理解FDM热端的温度分区、送丝路径、散热逻辑的核心原理，拆装反复练习也不容易损坏零件。
