北天BN220惯性测量导航模块结构设计

在做小型智能装备的结构适配设计时，定位传感模块的安装边界、外形干涉校验是绕不开的环节，这款BN220组合导航模块的三维结构，刚好覆盖了多类小型智能设备的选型适配需求。先从安装适配的核心尺寸说起，模块整体长宽尺寸控制在22毫米、20毫米，整体厚度仅6.1毫米，这个尺寸参数对于安装空间极度受限的小型设备而言十分友好，不管是叠装在飞控板上层、嵌入机器人控制仓的边角位置，还是塞进VR头显的内部框架间隙，都不会占用过多的结构空间，设计时预留的板边安装孔位与接插件位置，也能适配常规的2.54间距排针与卧式接插件的布线需求，不会出现接插件与周边结构件干涉的问题。

从功能特性来看，这款模块属于集成式的惯性测量与卫星导航组合单元，内部整合了加速度计、陀螺仪，部分版本还集成了磁力计传感单元，能够同时输出加速度、角速度、磁场强度三类核心运动数据，结合卫星定位信号，能够在卫星信号短暂遮挡的场景下维持短时间的姿态与位置推算，避免设备出现定位漂移、姿态失准的问题。不同应用场景下，模块的功能侧重也有区别：在无人机飞行平台上，它主要负责提供稳定的姿态与航向数据，辅助飞控系统维持飞行平衡，在低空飞行、楼宇间穿行这类卫星信号容易被遮挡的场景下，惯性测量单元的短时数据输出能够填补卫星信号的空缺，避免飞行姿态失控；在小型移动机器人平台上，它能够实时反馈机器人的运动方向与加速度变化，帮助运动控制算法完成航位推算，配合轮式里程计数据提升导航定位精度，哪怕是在室内无卫星信号的环境下，也能辅助机器人完成平衡控制、路径跟踪这类基础运动任务。

在VR与AR这类消费电子设备的应用中，模块的小尺寸与低延迟特性能够发挥很大作用，它可以实时跟踪用户头部的转动角度、移动加速度，将运动数据同步传输给显示系统，降低画面延迟带来的眩晕感，让虚拟空间的运动反馈与用户实际动作匹配度更高；在车载辅助驾驶系统中，这类模块可以整合到车辆的定位单元中，在隧道、地下车库这类卫星信号完全丢失的场景下，持续输出车辆的运动方向与位置变化数据，辅助ADAS系统维持定位连续性，为车道保持、自动泊车这类功能提供基础的姿态数据支撑；在可穿戴智能设备领域，它的小尺寸与低功耗特性能够适配手表、健身追踪器这类设备的内部空间，实时跟踪用户的运动姿态、步频与动作幅度，为健康监测、运动数据统计提供准确的运动传感数据。

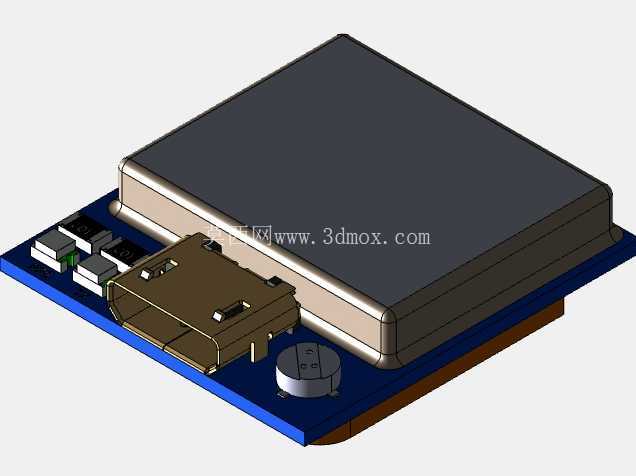

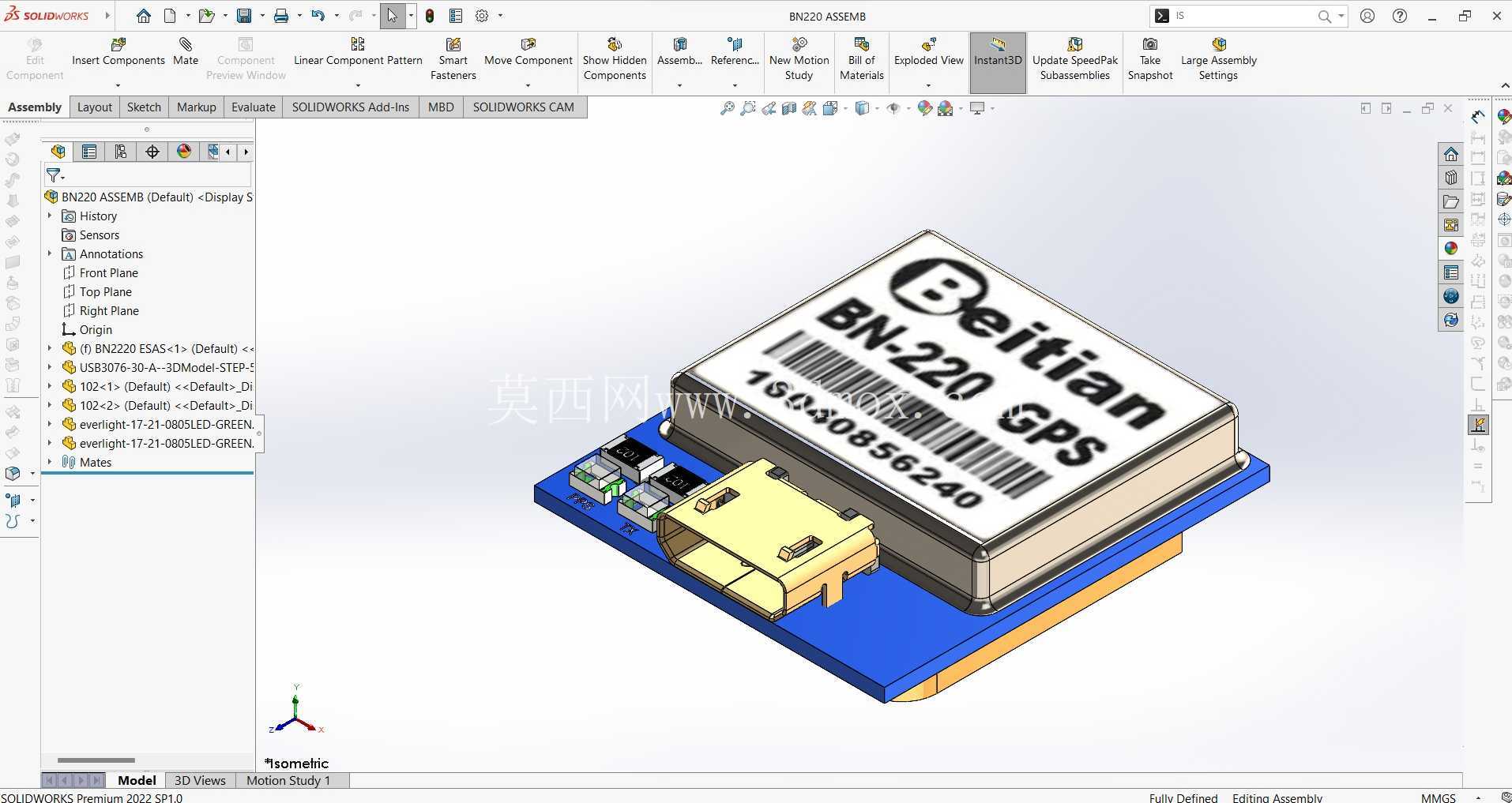

从结构设计思路来看，这款模块采用了分层叠装的结构方案，上层是屏蔽罩封装的卫星导航与惯性传感核心电路，下层是蓝色的PCB承载基板，接插件布置在基板的侧边位置，既能够保证接插件插拔时的结构强度，也能避免接插件过高增加模块整体厚度；屏蔽罩的设计既可以隔绝外部电路的电磁干扰，保证传感单元的数据输出稳定性，也能提升模块整体的结构强度，避免在设备组装、运输过程中因为挤压、磕碰损坏内部的传感芯片。建模过程中，对模块的所有外部特征都做了精准还原，包括屏蔽罩表面的标识印刷、条码区域的凹凸特征、接插件的引脚间距与外形尺寸、基板的安装孔位与边角倒角，这些细节的还原能够让结构工程师在做整机装配校验时，准确判断模块与周边结构件的间隙，提前发现安装干涉、接插件布线空间不足这类问题，减少后续打样验证的迭代次数。

在实际选型适配时，还要注意模块的安装方向，惯性测量单元的测量轴方向需要与设备的机体坐标系保持对齐，否则会出现姿态数据解算错误的问题，建模时保留的模块方向标识特征，也能帮助工程师在装配设计时快速确认模块的安装朝向，避免出现装反、装偏的问题。另外模块的厚度方向上，接插件的突出高度、屏蔽罩的顶部高度都做了精准的尺寸还原，在做叠层结构设计时，可以准确计算上下层电路板之间的安全间隙，避免出现上层板压到模块屏蔽罩、或者接插件与上层板短路的问题。对于需要做抗震设计的设备场景，比如工业级移动机器人、车载设备，还可以基于这个三维模型设计配套的减震安装座，在模块的安装孔位处预留减震垫的安装空间，降低设备运行过程中的振动传递到传感单元，提升测量数据的稳定性。
