苏俄航空器燃油系统自动安全截止阀结构

这款截止阀是适配苏俄谱系固定翼飞机、直升机燃油输送系统的专用安全类阀件，核心作用是在燃油管路的不同功能组件之间完成燃料的通断、分配与超压切断，避免供油管路出现压力异常、反向窜流等问题影响动力系统正常供油。从实际装机场景来看，这类阀件通常布置在机翼油箱到机身主供油路的衔接段、或者发动机供油支管与主油路的交汇位置，需要同时承受飞行过程中的振动载荷、温度交变以及燃油介质的长期浸泡，因此结构设计上充分考虑了机载工况的严苛要求。

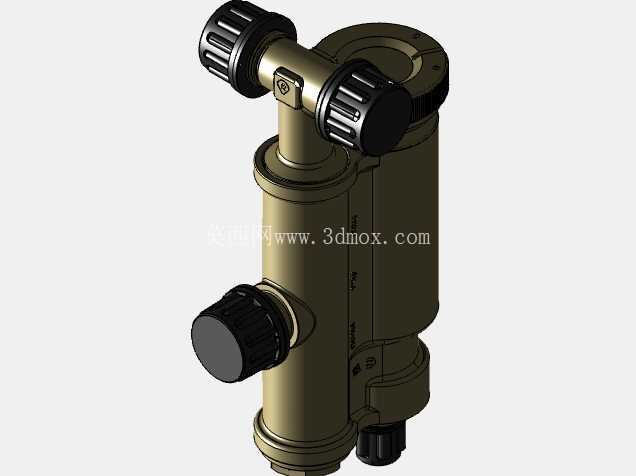

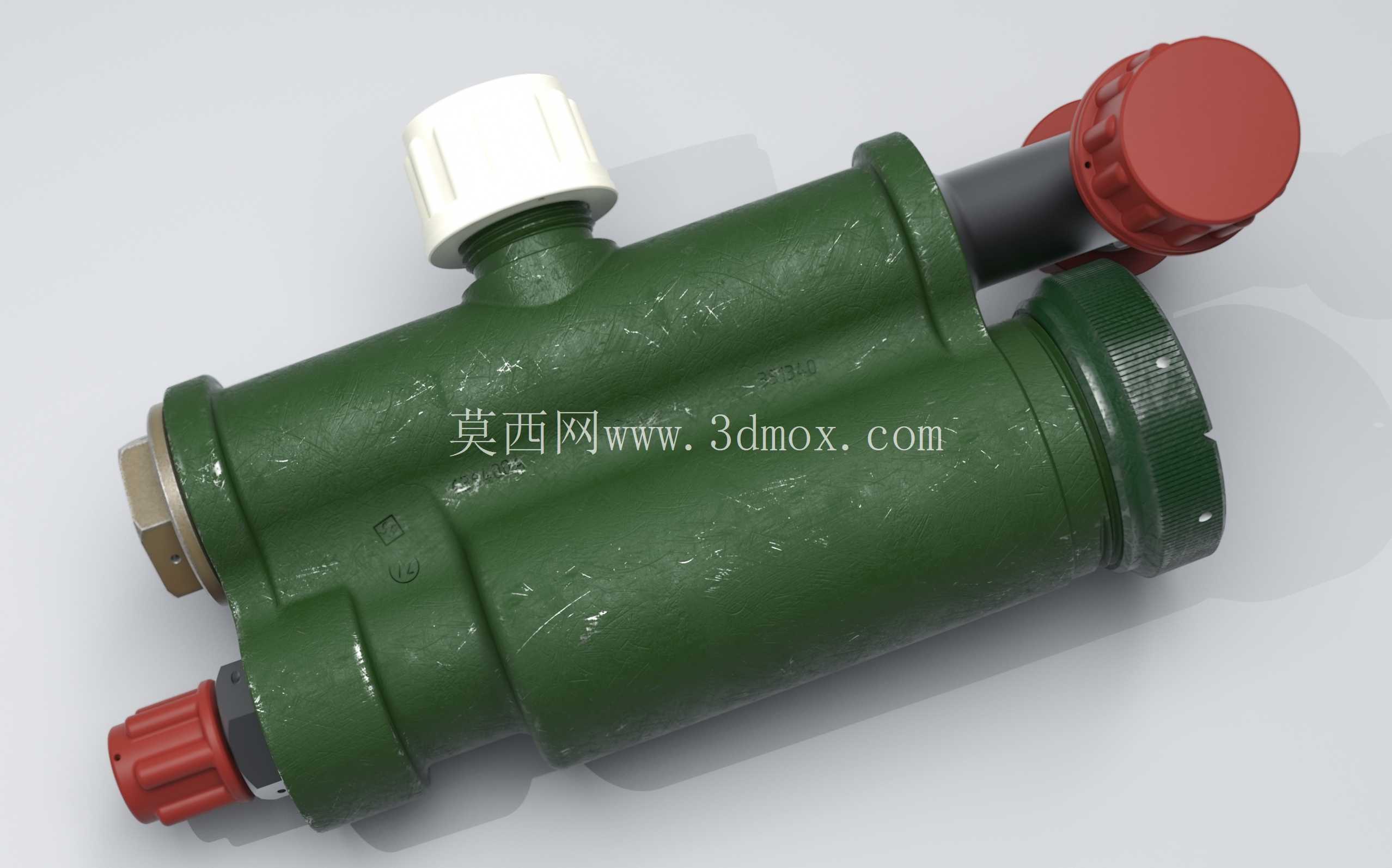

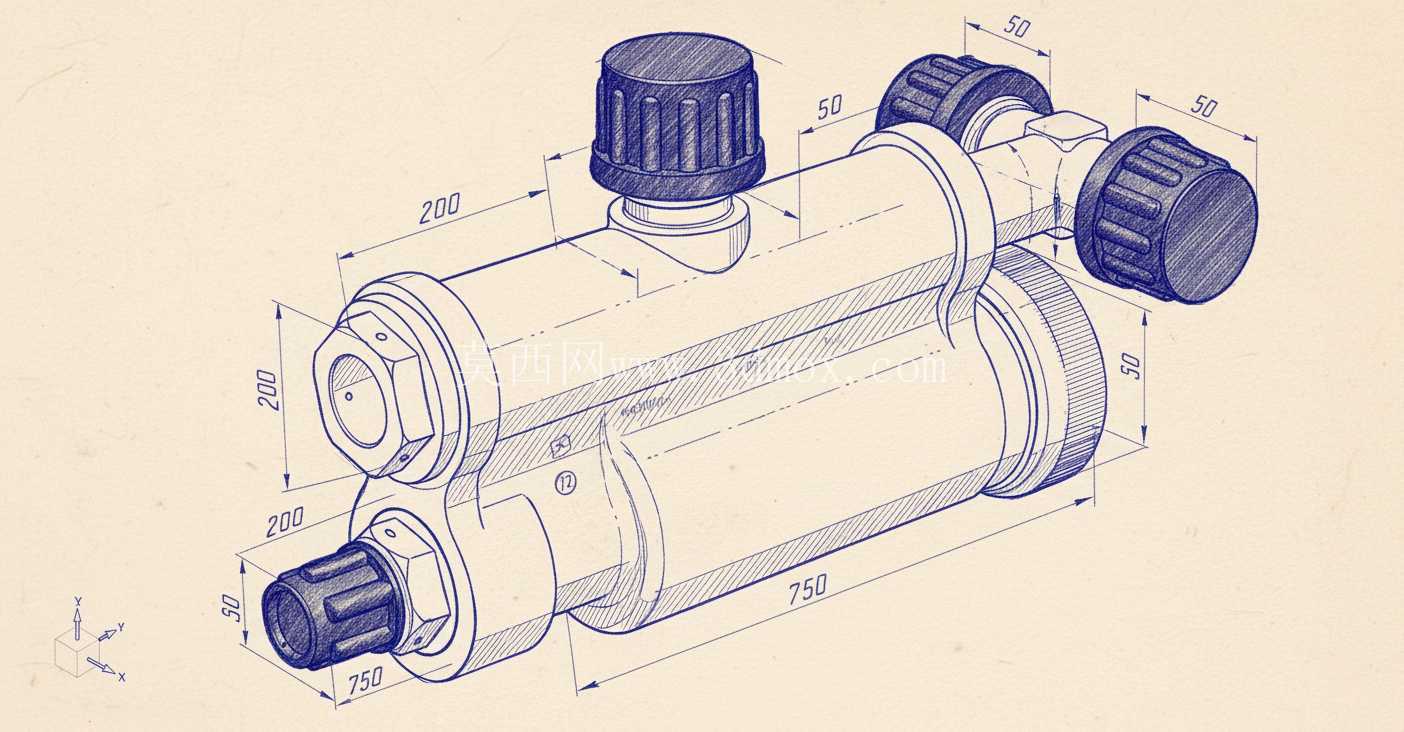

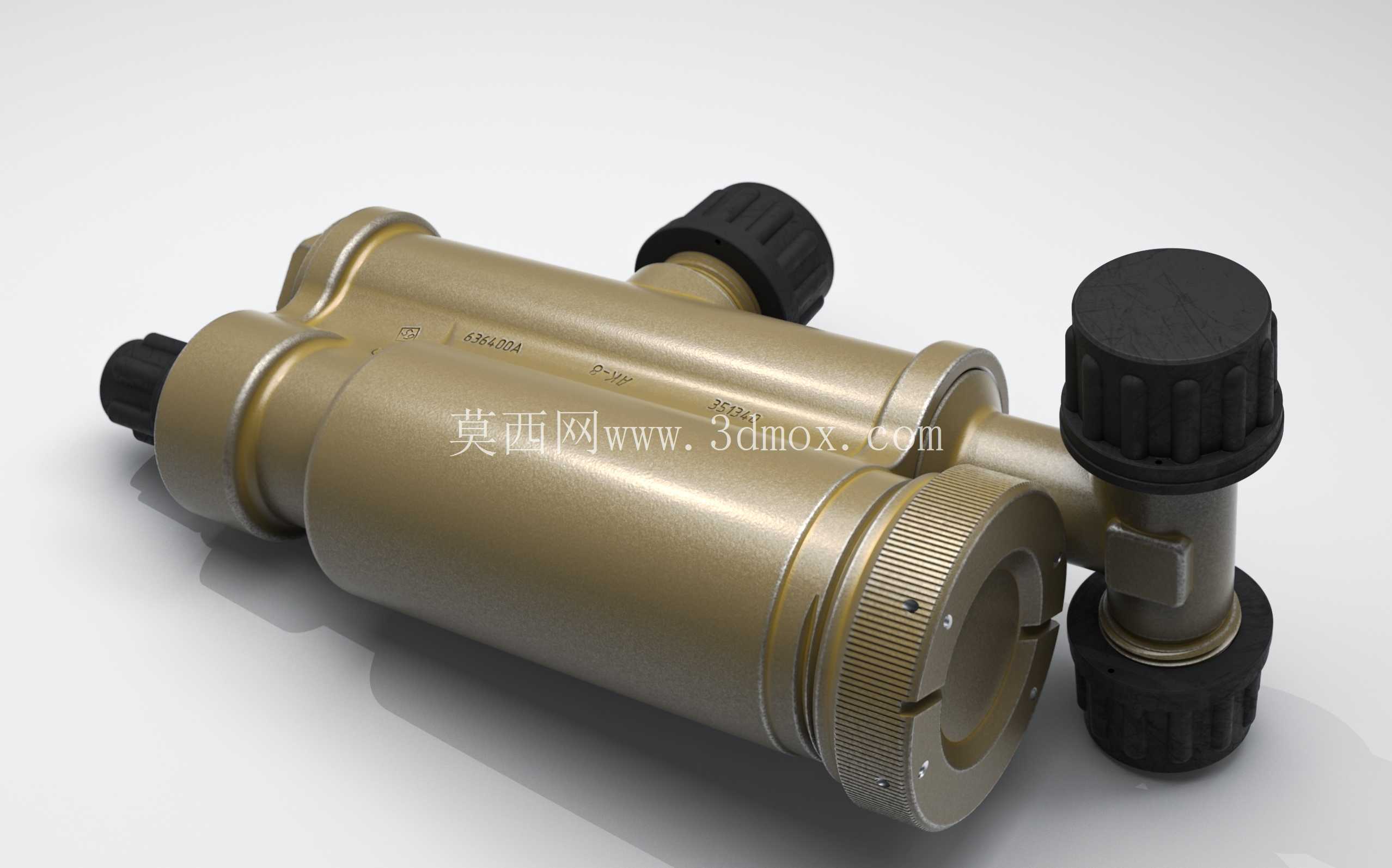

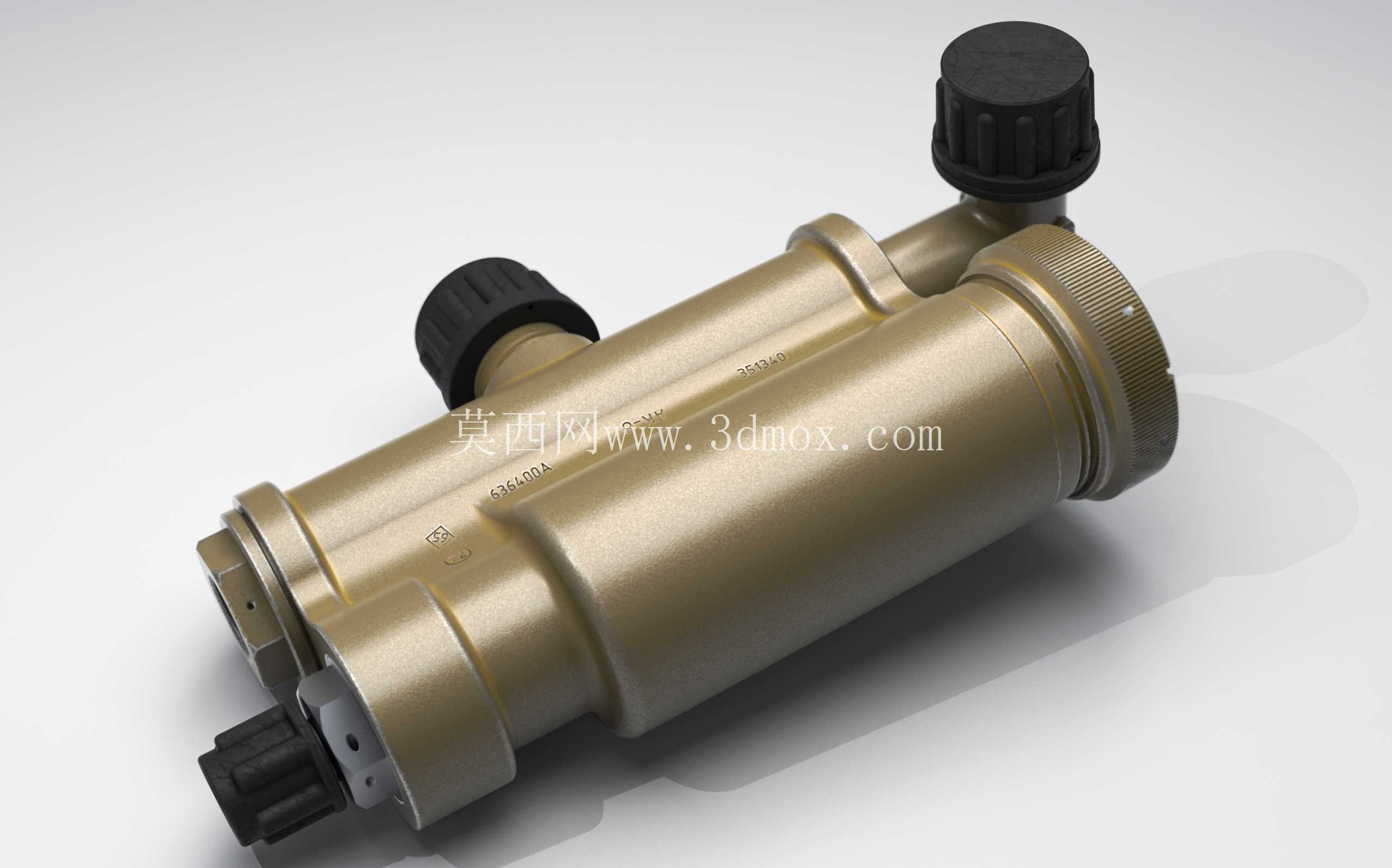

从功能特性来看，该阀件集成了手动调节、自动安全泄压、通断截止多重功能，阀体主体采用一体化铸造成型的腔室结构，外部做军绿色防护涂覆，既可以抵御机载环境下的潮湿、盐雾侵蚀，也能避免金属壳体与周边机载构件产生电化学腐蚀。阀体上设置的三个外接端口分别对应不同的油路走向：侧下方带红色防护帽的接口为进油端，侧上方带白色旋帽的结构为手动调节旋钮端，端部带红色手轮的结构为压力调节与截止操作端，另一端的深色密封端盖为阀件内部组件的检修装配口，不需要整体拆解阀件即可完成内部密封件、弹簧组件的检查更换。

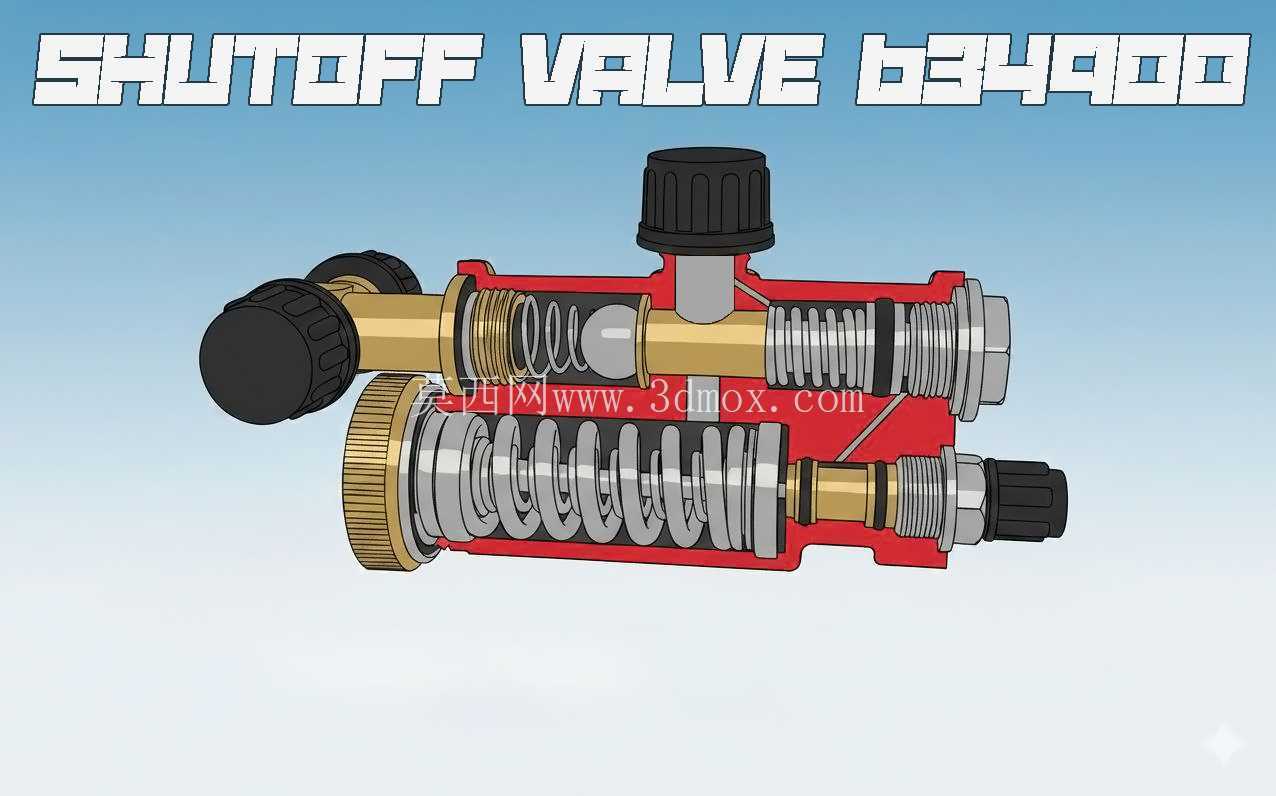

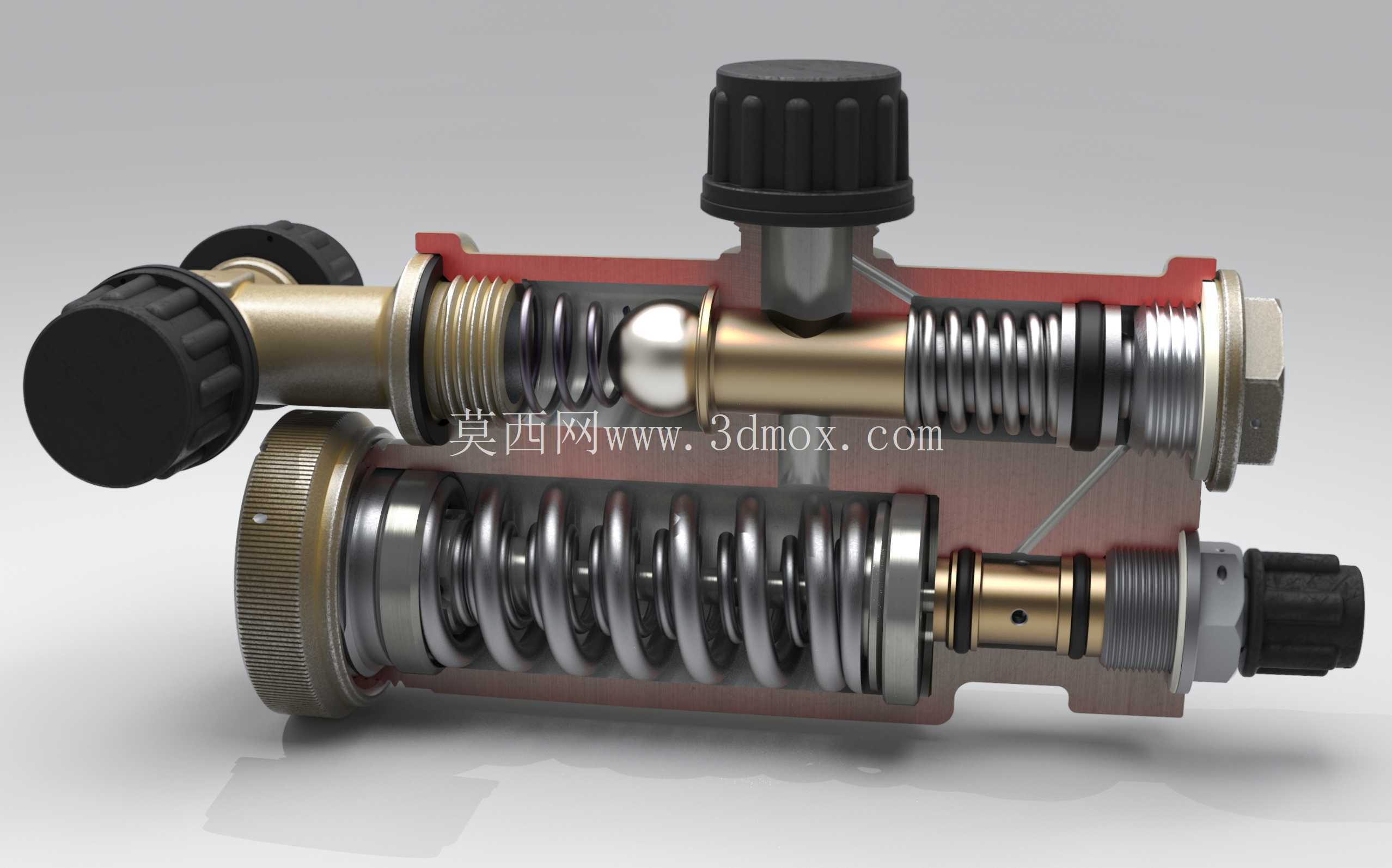

设计思路上，这款阀件没有采用复杂的电控结构，完全依靠机械结构实现功能，可靠性更适配航空器高可靠性要求的场景：内部的阀芯与弹簧组件经过精准的刚度匹配，当油路压力超过设定阈值时，阀芯会自动克服弹簧力开启溢流通道，将多余燃油导回回油管路，避免下游供油组件因为超压出现密封失效、管路破裂的问题；手动操作的旋钮与手轮都做了防滑的滚花结构，即使操作人员佩戴防护手套也可以完成操作，不同操作端采用红、白不同颜色的标识区分，避免维护过程中出现误操作。

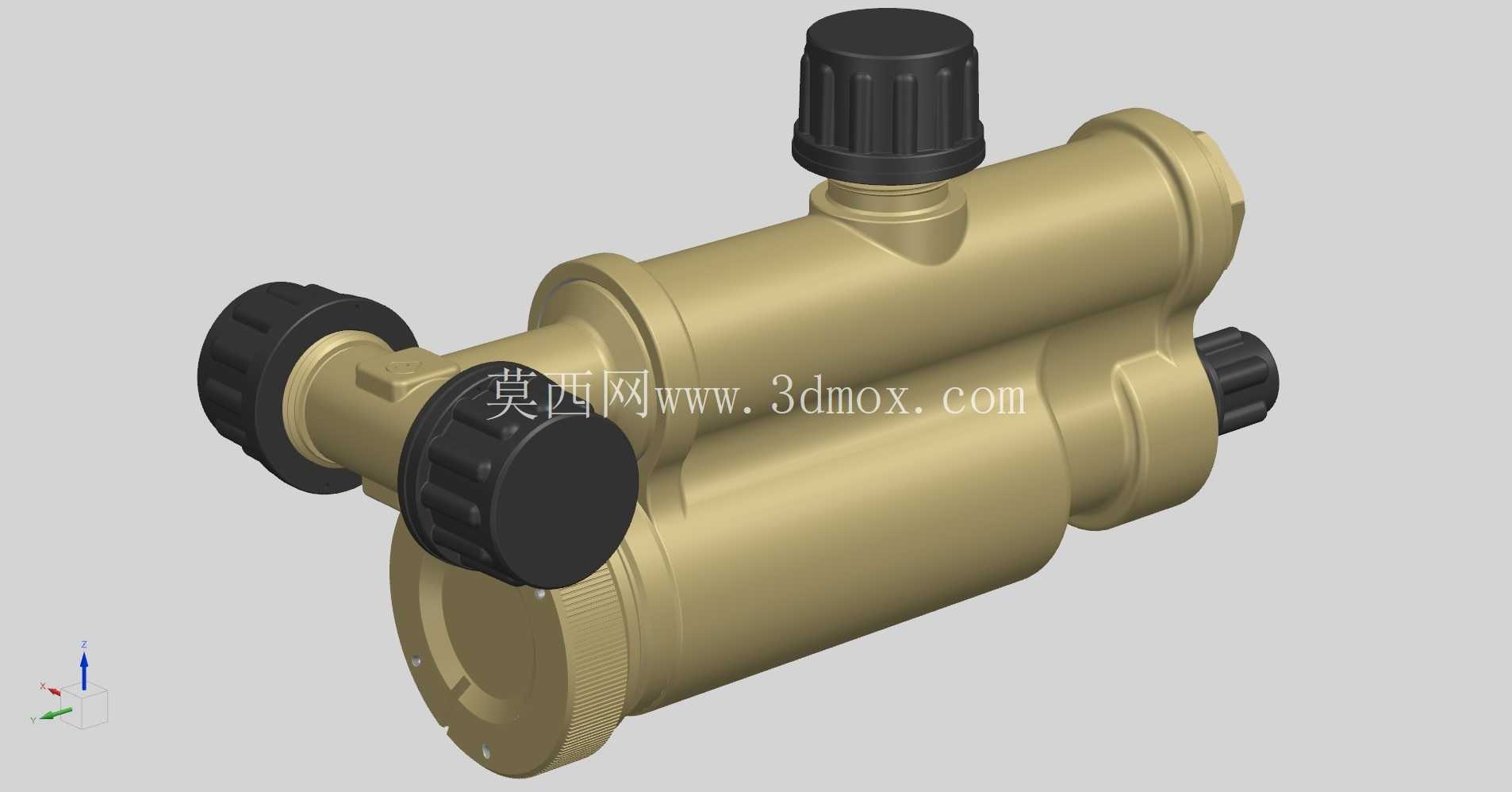

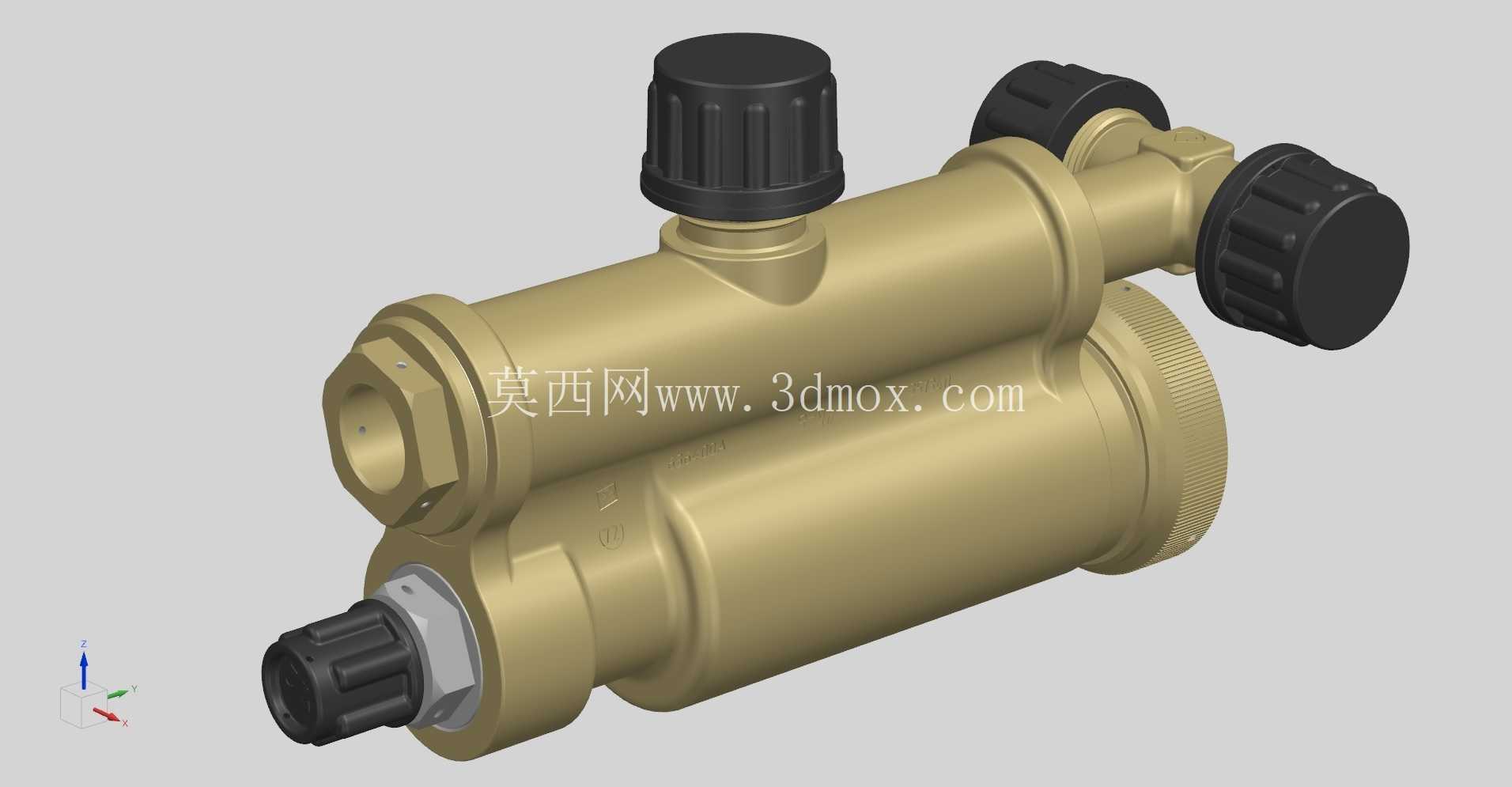

从安装边界来看，该阀件整体为卧式柱形结构，主体外径约80mm，总长度不含操作手轮约180mm，各个接口的连接形式为标准的航空管路锥面密封接头，不需要额外加装密封垫片即可实现可靠密封，安装时需要预留至少30mm的手轮操作空间，以及20mm的调节旋钮操作空间，固定方式通过阀体上的安装凸耳用螺栓固定在机身的安装支架上，安装位置需要远离高温的发动机热端部件，同时要避免布置在管路应力集中的弯折位置，减少飞行振动带来的附加载荷对阀件密封面的磨损。

在实际建模还原过程中，需要重点关注各个配合面的尺寸公差：阀芯与阀腔的配合间隙控制在0.02-0.04mm之间，既要保证阀芯动作灵活无卡滞，也要避免间隙过大出现内泄超标的问题；各个密封槽的尺寸需要匹配对应规格的O型密封圈，压缩量控制在18%-25%之间，兼顾密封性能与密封圈的使用寿命；操作手轮与阀芯杆的连接采用扁方定位结构，避免操作过程中出现打滑，连接位置设置有防松卡簧，防止飞行振动导致手轮松脱。这类阀件的流道设计采用平滑过渡结构，尽可能减少燃油流经阀件时的压力损失，保证供油效率，流道内壁的粗糙度要求达到Ra1.6以下，减少燃油杂质在流道内的沉积，避免长期使用后出现阀芯卡滞的问题。
