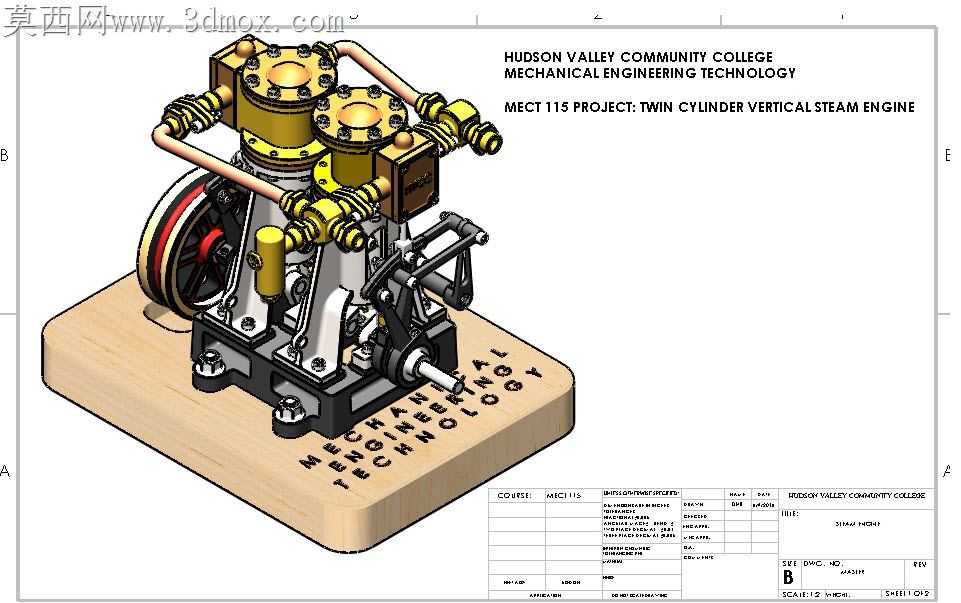

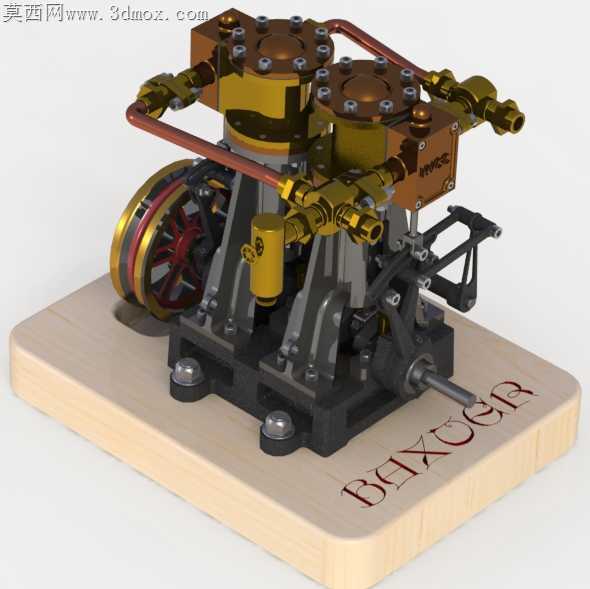

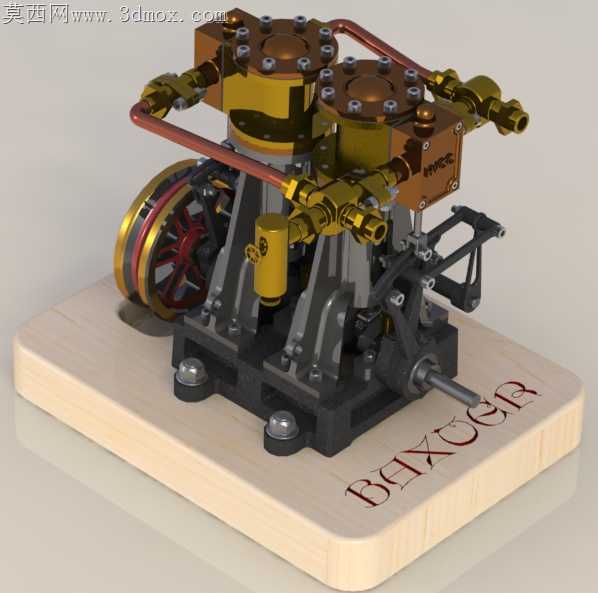

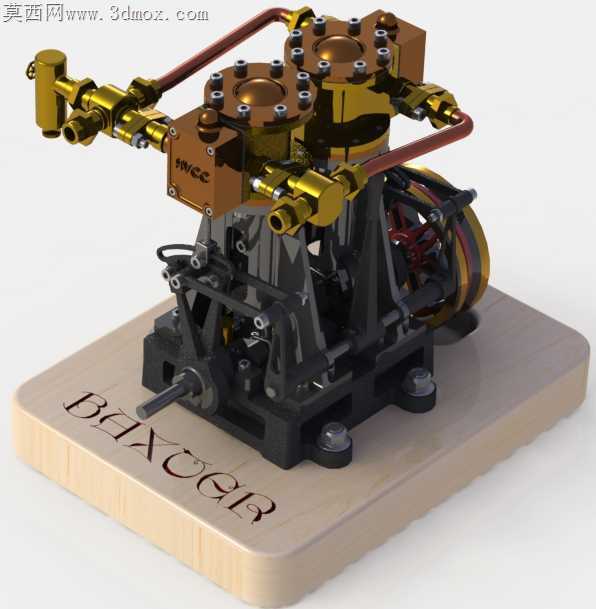

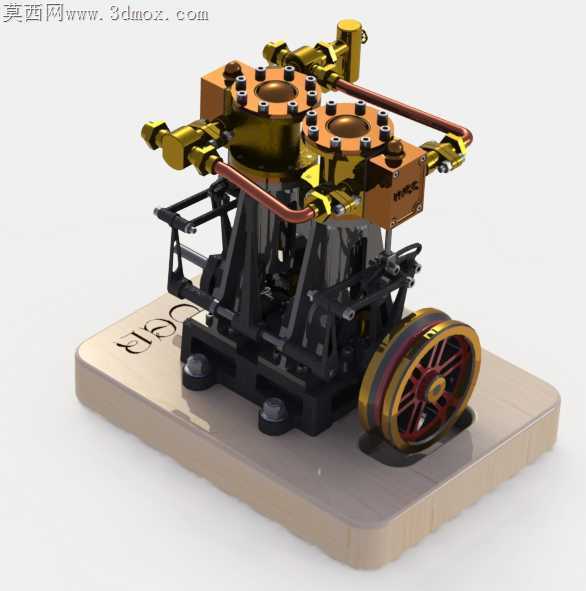

带换向机构两缸立式蒸汽机结构设计

小功率立式蒸汽机的加工落地环节，最容易被忽略的就是管路与调节器的实体填充带来的3D打印适配矛盾，很多初版设计直接将这类薄壁件做成空心结构，打印时极易出现支撑残留、壁厚不均导致的形变，甚至在蒸汽介质模拟工况下出现应力集中开裂的问题。这套两缸立式蒸汽机的结构处理，特意将管路、调节器部分做了实心填充处理，完全规避了薄壁件打印时的塌边、支撑难剥离问题，拿到手直接就能走FDM打印流程，不需要额外做壁厚补偿、支撑添加的二次调整。

换向机构的装配公差预留是这类动力模型最容易出问题的地方，阀杆与阀套的配合间隙如果留小了，装配后会出现卡滞，手动盘车都无法顺畅带动活塞往复，间隙留大了又会出现蒸汽泄漏，模拟工况下根本无法建立足够的缸压驱动曲轴转动。这套设计里换向拨叉与偏心轮的配合面做了0.15mm的间隙预留，既保证了换向动作的顺滑拨动，又不会因为旷量过大导致配气相位错位，哪怕是用PLA材质打印，不需要额外打磨配合面就能完成装配。

很多同类型蒸汽机模型会忽略配气相位与活塞行程的匹配，要么是进气门开启滞后导致动力输出不足，要么是排气门关闭过早导致缸内残余废气过多，盘车时能明显感觉到阻力忽大忽小。这套设计里的偏心轮角度与活塞止点位置做了精准对应，活塞到达上止点前15度时进气口刚好完全开启，排气口在活塞下行到下止点前20度时提前打开，扫气效率足够，手动拨动飞轮就能感受到均匀的阻力反馈，不需要反复调整偏心轮的安装角度。

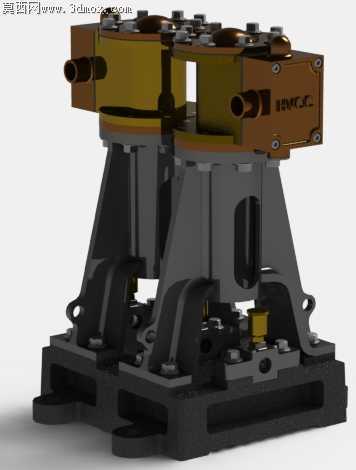

实心填充的管路部分也预留了后期改造的空间，如果需要做空心走气的动态演示版本，只需要在特征树里抑制掉管路的填充实体，就能得到壁厚均匀的空心管路结构，内壁粗糙度完全能满足低压蒸汽的流通需求，不需要重新做管路的曲面重构。缸体与底座的连接位做了嵌入式定位凸台，装配时不需要额外找正，拧紧紧固件就能保证缸孔与曲轴轴承座的同轴度，不会出现活塞连杆偏磨的问题。飞轮与曲轴的配合采用了D型轴连接，不需要额外做键槽加工，打印完成后直接压装就能传递扭矩，不会出现飞轮空转打滑的情况。
