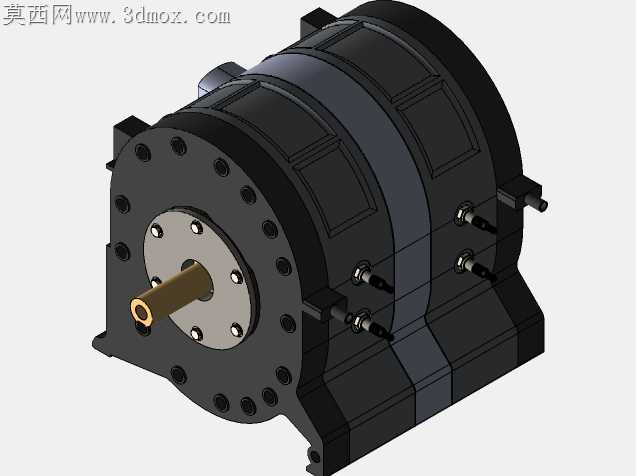

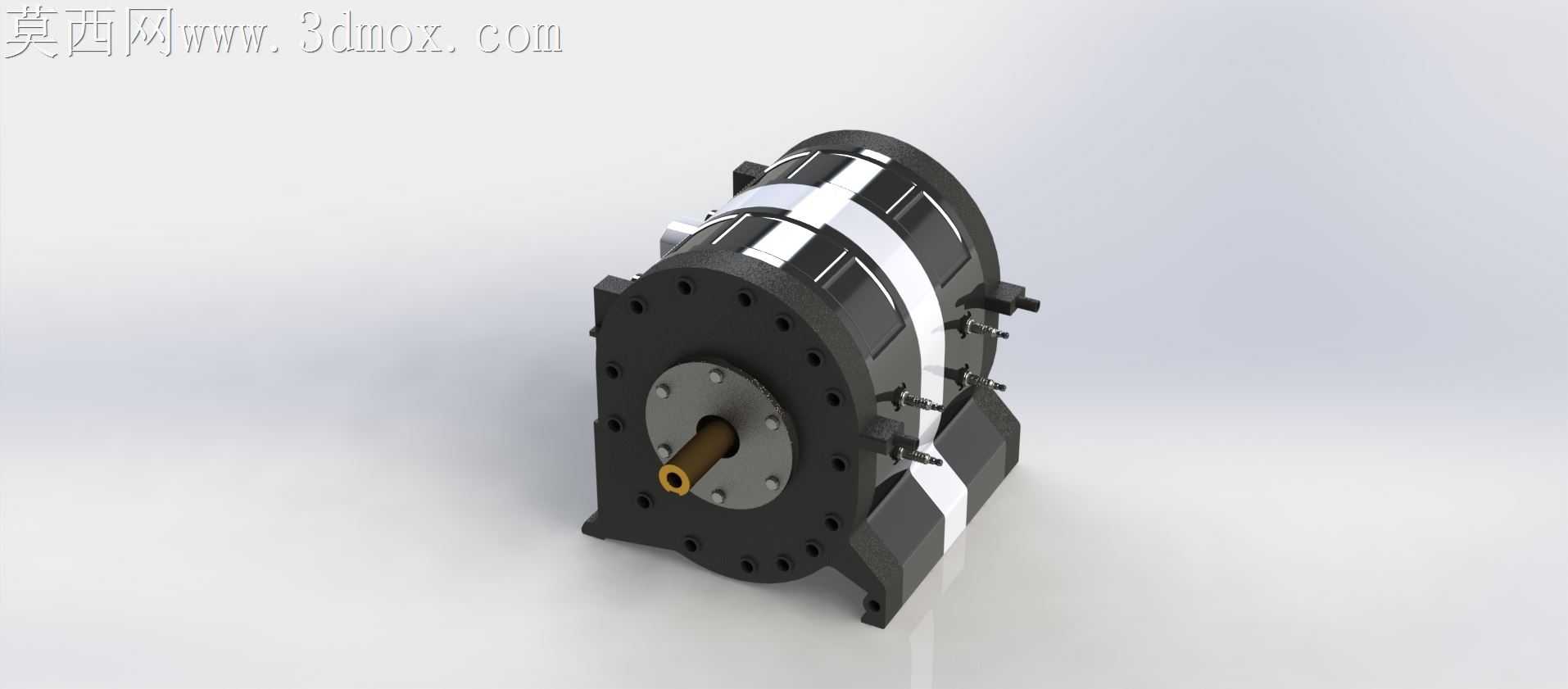

万克尔旋转式动力输出装置结构设计

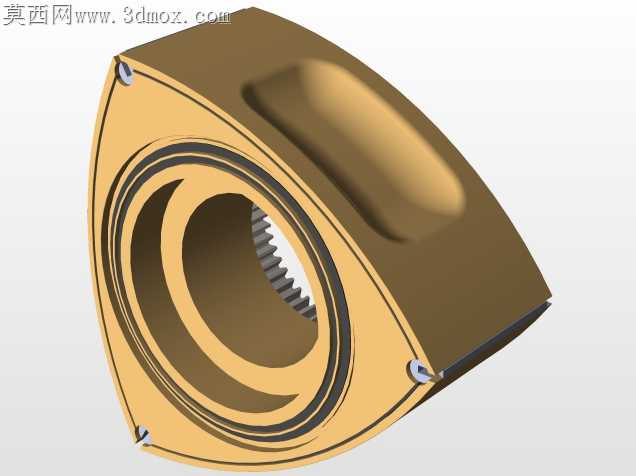

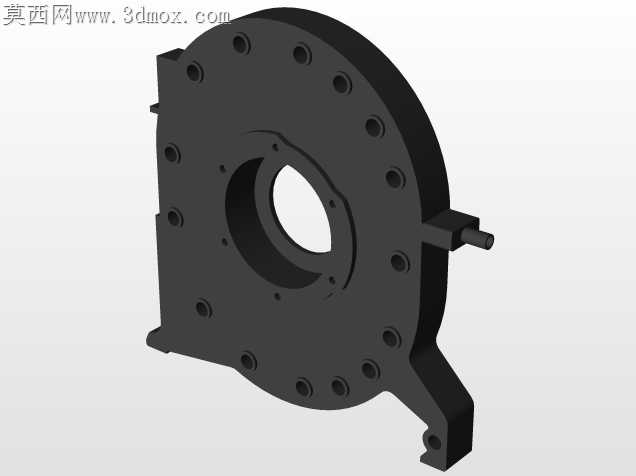

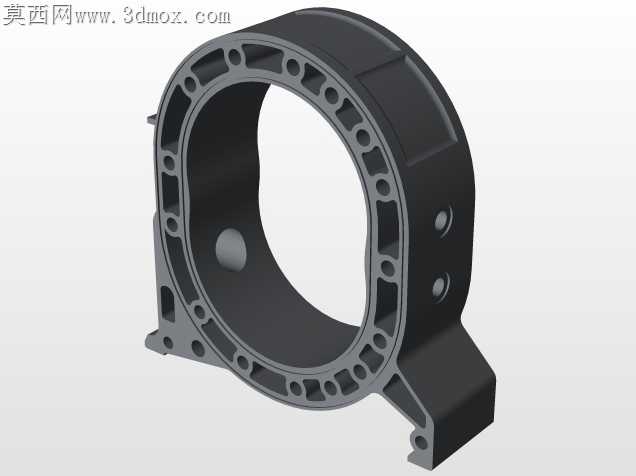

传统往复式活塞发动机在高速运转时，活塞往复惯性力带来的振动损耗始终是动力提升的瓶颈，万克尔旋转动力结构恰恰避开了这一原生缺陷，却也在加工适配层面藏着诸多容易被忽略的细节。三角转子的三个弧面轮廓度公差直接决定燃烧室密封性能，加工时不能照搬普通回转件的装夹逻辑，转子三个顶点的密封槽深度差必须控制在0.02mm以内，一旦偏差超差，运转时密封片就会在槽内出现卡滞，高速工况下直接造成缸压泄漏，动力输出折损甚至出现反喷故障。缸体内壁的双弧长短幅外旋轮线曲面，是整个结构加工难度最高的部位，普通三轴铣床走刀会在曲面拐点处留下接刀痕，后续研磨工序如果顺着周向打磨，很容易破坏曲面的理论廓形，导致转子运转时出现径向窜动，必须采用五轴联动铣削配合径向抛光工艺，才能保证曲面每一处的曲率都贴合设计值，让密封片始终和缸壁保持均匀贴合压力。偏心轴的配重块布局不能只做静平衡校准，转子在不同转角下的偏心质量是动态变化的，加工前要先模拟全转速区间的动平衡量，在配重块上预留去重区域，避免装机后高速运转时出现轴系共振，连带端盖轴承出现过早磨损。端盖和缸体的连接螺栓孔位要做铰制孔处理，普通螺栓连接在反复热胀冷缩的工况下容易出现定位偏移，导致端盖平面和缸体端面出现缝隙，润滑油会顺着缝隙渗入燃烧室造成积碳，密封片的磨损速率会成倍提升。转子上的进气道开口边缘要做0.1mm的圆角钝化处理，锐边在高速气流长期冲刷下会出现金属剥落，剥落的碎屑卡在密封片和缸壁之间，会直接在缸壁拉出深沟，整套缸体组件直接报废。输出轴端的油封安装槽要做同轴度校验，偏心轴运转时的径向跳动量如果超过0.03mm，油封唇口会出现偏磨，几百小时运转后就会出现润滑油渗漏问题。这类旋转动力结构的加工逻辑和传统往复式发动机完全不同，没有活塞连杆组的往复运动，却对曲面轮廓精度、动态平衡、密封副配合公差提出了更严苛的要求，每一处加工细节的取舍，都直接决定整套动力装置的运转寿命和动力输出效率。
