小型90度直角二级齿轮变速传动结构

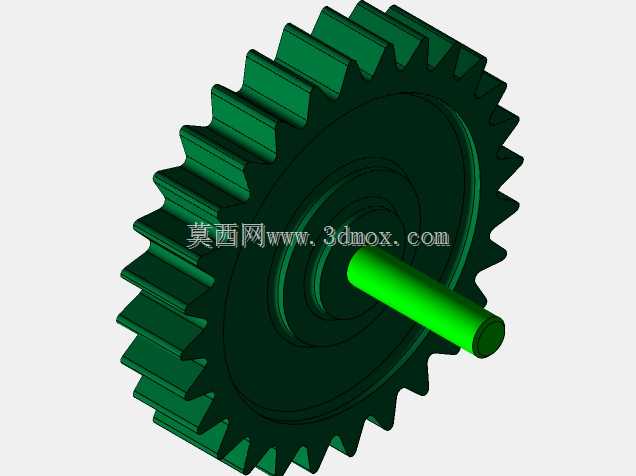

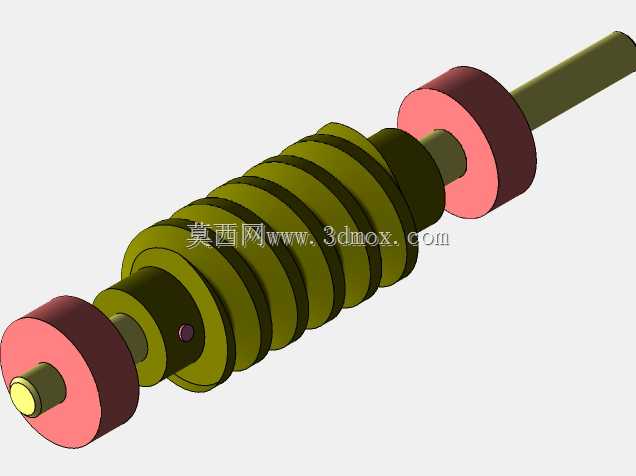

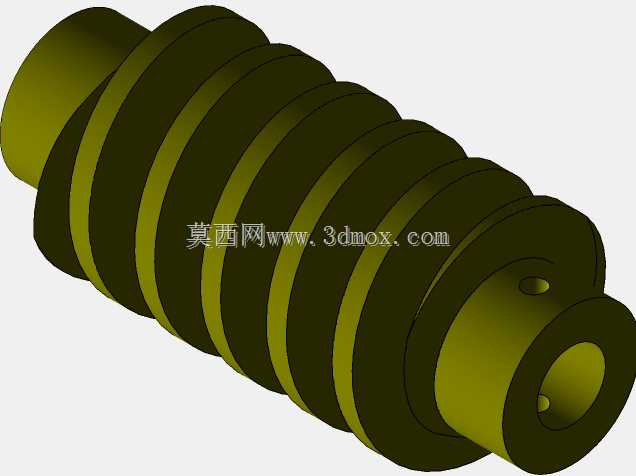

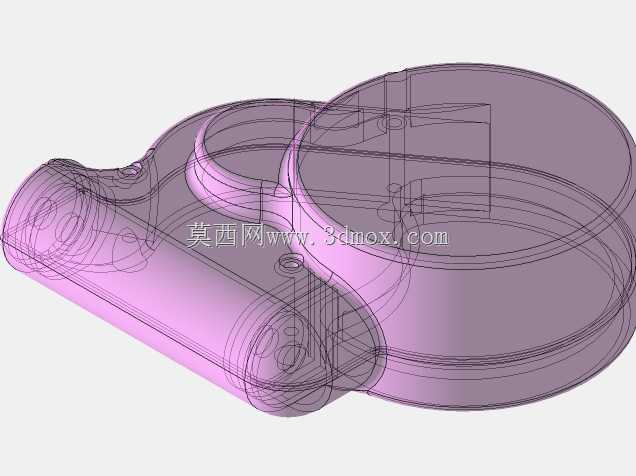

　　这款直角转向二级变速结构，核心解决的是小空间内动力输入输出轴呈90度垂直布局的传动需求，常见于桌面级小型自动化设备、DIY创客项目、小型输送线的转角动力单元、教学演示教具这类对安装空间有严格限制的场景，不需要大扭矩输出，但要求传动路径紧凑、转向直接，省去额外加装转角换向部件的成本与安装空间。从结构功能来看，它采用蜗轮蜗杆搭配直齿轮的二级减速布局，第一级蜗轮蜗杆实现90度转向的同时完成第一阶段减速，第二级直齿轮组进一步放大输出扭矩，匹配小型动力源的高转速低扭矩输出特性，让最终输出轴的转速与扭矩适配末端负载的需求，比如带动小型传送带辊筒、桌面工位的旋转工装、小型物料分拣拨杆这类轻载执行件。设计思路上优先考虑了小批量自制的可行性，

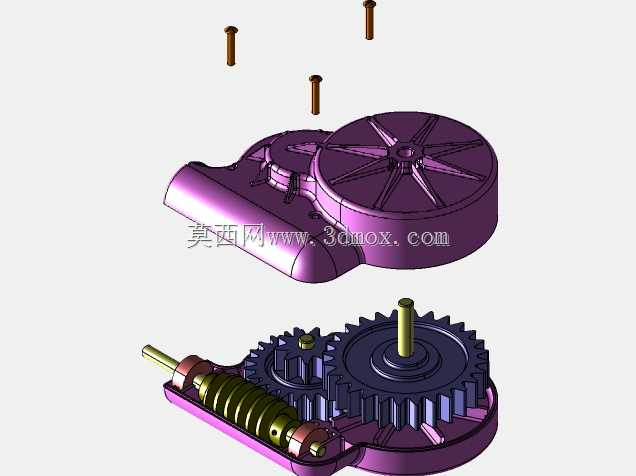

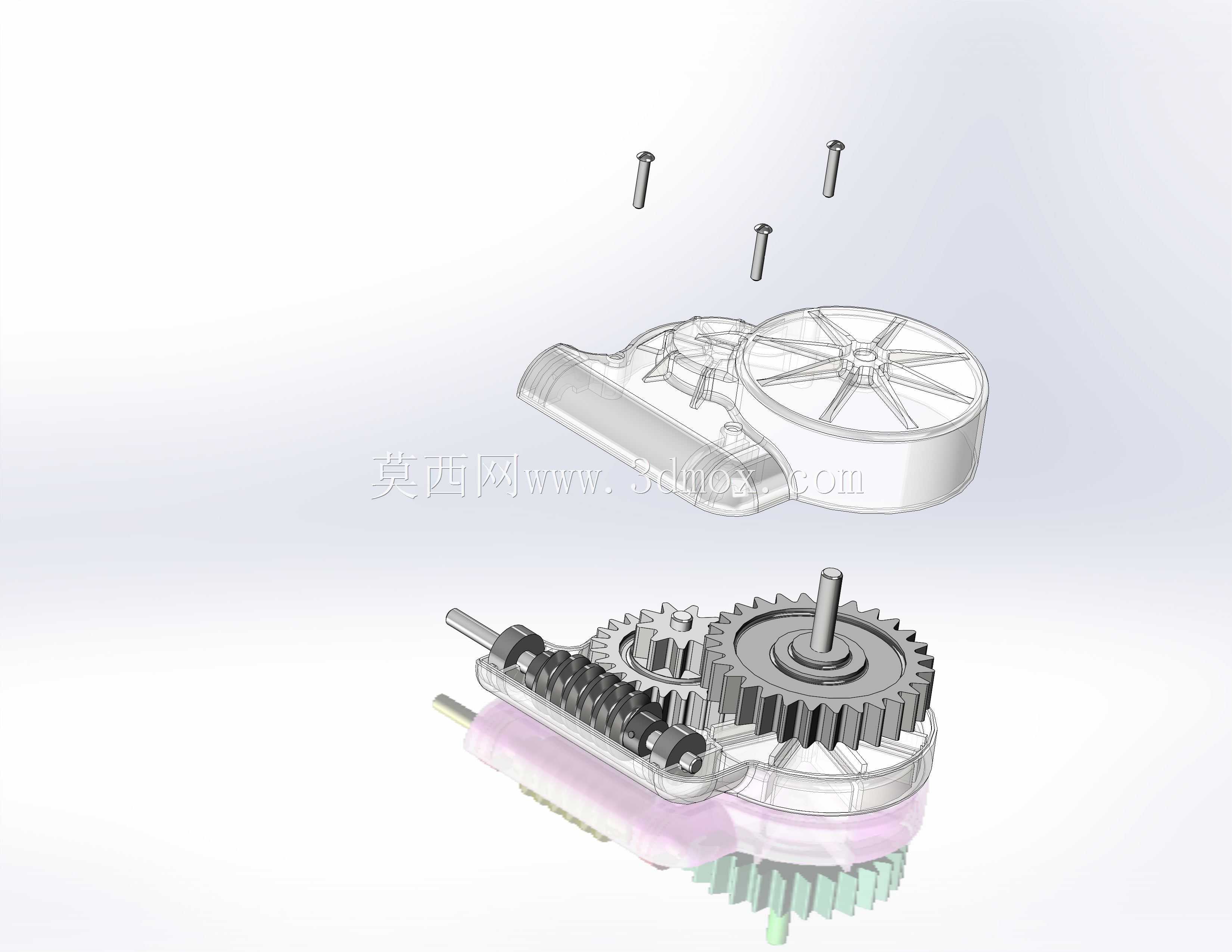

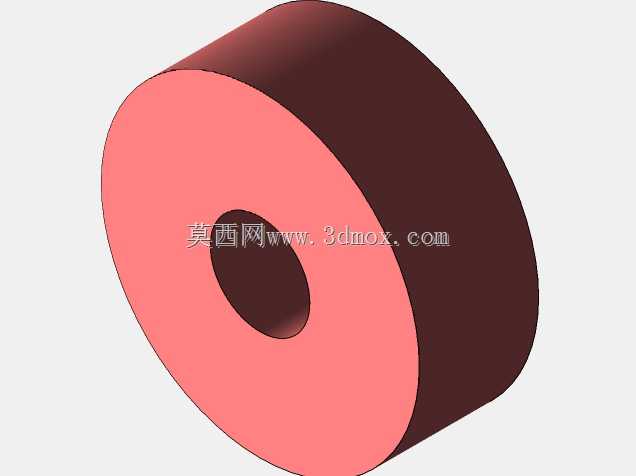

　　没有采用复杂的一体压铸或者机加工箱体结构，而是将顶盖与底座设计为可拆分的组合式结构，分型面沿着箱体的装配贴合面设置，特意在结合处做了定位唇边结构，装配时不需要额外做复杂的定位治具，靠唇边就能完成上下壳体的同轴度定位，避免装配后齿轮轴出现偏斜导致的传动卡滞、磨损加剧问题。传动部分的轴件采用标准铝杆加工，不需要定制特殊轴类零件，只要按照对应长度裁切、加工出轴肩定位结构就能使用，支撑部位选用标准小型滚珠轴承，相比铜套或者塑料轴套，能降低传动过程中的摩擦阻力，减少长时间运转的磨损量，同时降低运转噪音，虽然三角齿形的蜗轮本身啮合存在一定的间隙带来轻微运转噪音，但对于轻载非精密传动的场景来说完全在可接受范围内。除了轴、轴承、

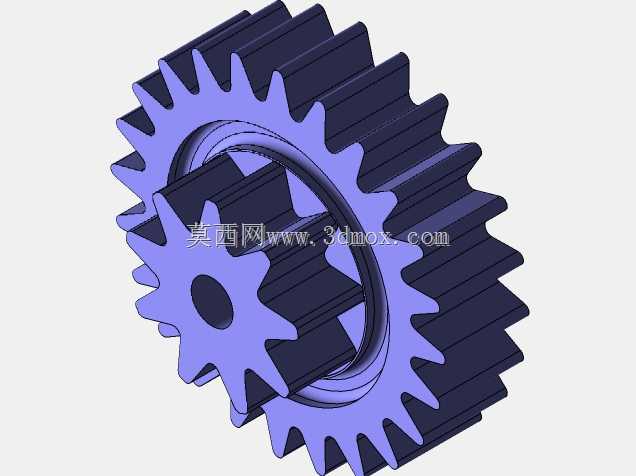

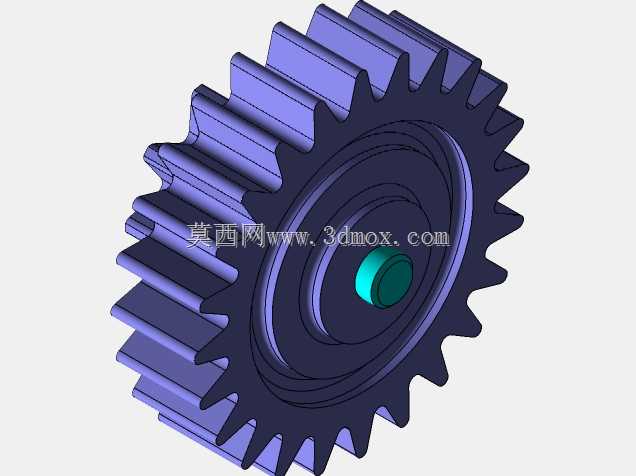

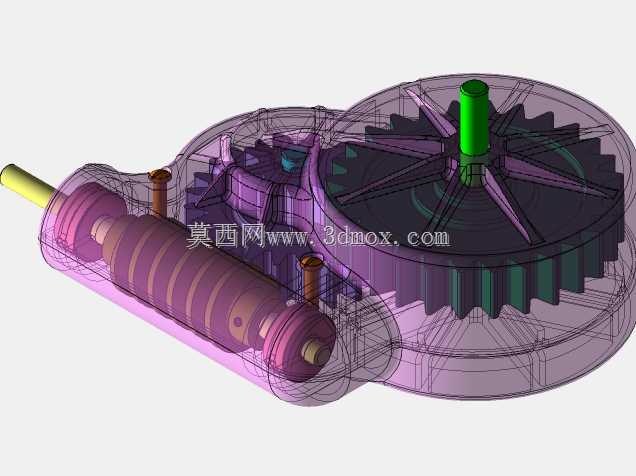

　　紧固件这类标准件之外，其余的壳体、齿轮、端盖结构都适配3D打印工艺的成型要求，没有设计过小的薄壁或者悬空无支撑的特殊结构，打印时不需要做复杂的支撑拆分，普通FDM打印机就能完成所有非标零件的制作，非常适合个人开发者、小团队做原型验证时快速制作实物，不需要开模或者找外协机加工，大幅缩短原型验证的周期。安装边界上，整个箱体的轮廓贴合内部传动件的布局做了随形设计，没有多余的外凸结构，输入轴从箱体侧端伸出，输出轴从与输入轴垂直的上端面伸出，安装孔位沿着箱体底座的边缘布置，不需要预留太大的安装操作空间，只要在安装面板上开出对应轴的过孔与固定螺丝孔就能完成装配，整体占用的安装空间远小于同减速比的标准同轴减速器，特别适合安装空间局促、

　　动力需要直角转向的轻载传动场景。在传动啮合的设计上，齿轮的啮合间隙做了适配3D打印精度的预留，不需要做过高的打印精度要求就能保证齿轮顺畅啮合，不会因为打印件的收缩变形出现卡齿问题，蜗轮与蜗杆的中心距、直齿轮组的中心距都按照标准轴承的安装尺寸做了定位设计，装配时只要将轴承压入对应的安装座，再依次装入轴、齿轮、紧固件，最后扣合上下盖拧上固定螺丝就能完成整个变速结构的组装，不需要额外做间隙调整，对于非专业机械装配的人员来说也能顺利完成组装。
