AMax2317外转子无刷动力电机结构

　　这款外转子结构的动力部件，核心应用场景覆盖小型电动无人机、固定翼航模、轻量化电动代步载具的动力输出单元，也可适配小型桌面级回转设备的动力驱动需求，作为动力输出核心，其实际用途是将电能转化为回转机械能，为搭载平台提供持续稳定的推力或扭矩输出。从功能特性来看，外转子的结构设计让定子绕组固定在中心基座位置，转子磁钢直接集成在外壳内壁，相比同尺寸内转子电机，能够获得更大的扭矩输出常数，低速段扭矩响应更直接，不需要搭配大减速比的减速组即可直接驱动螺旋桨类负载，减少了传动环节的功率损耗与机械故障点。

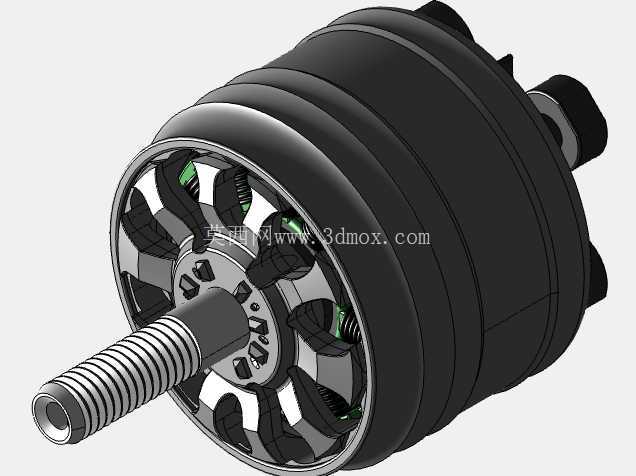

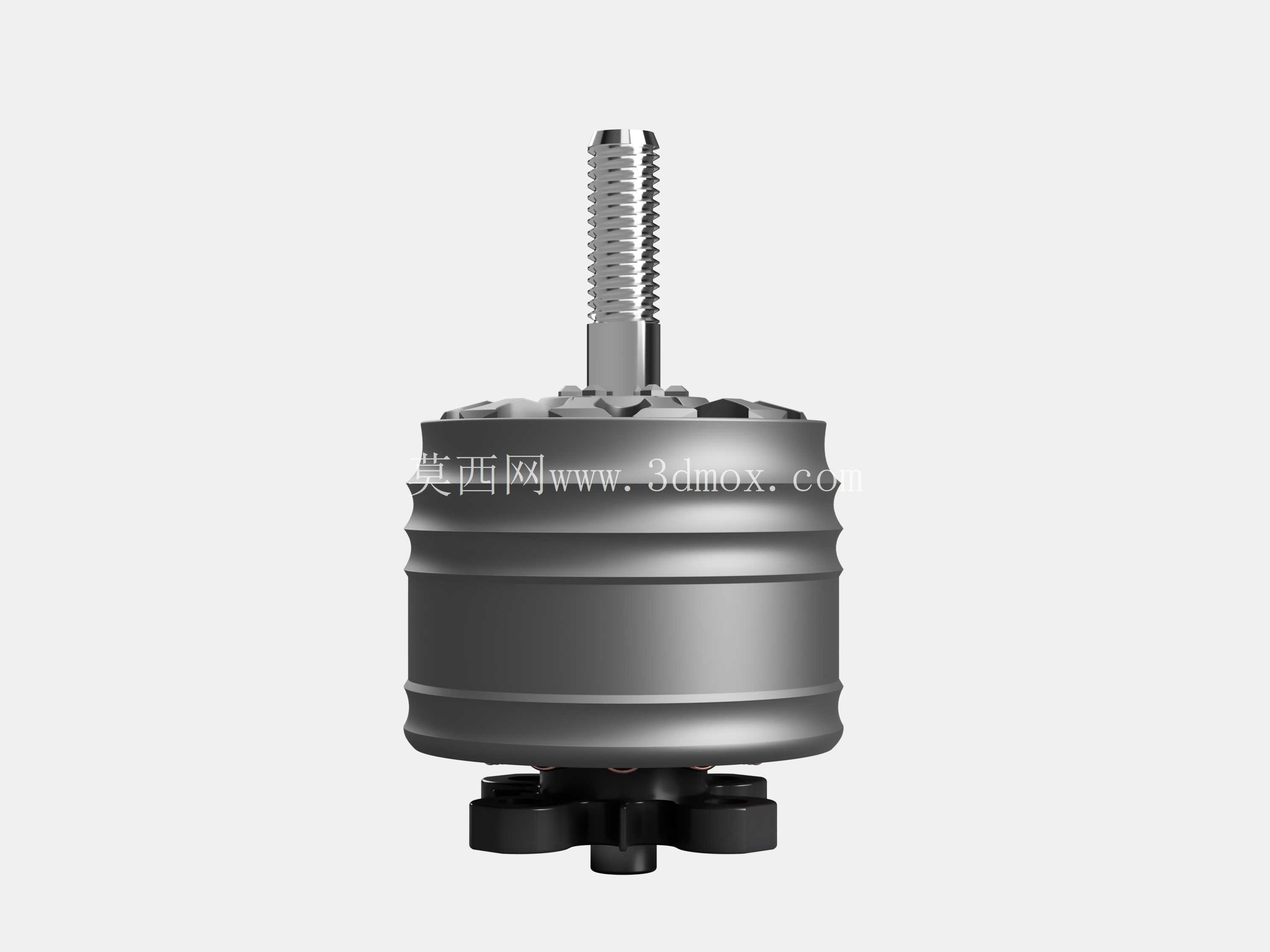

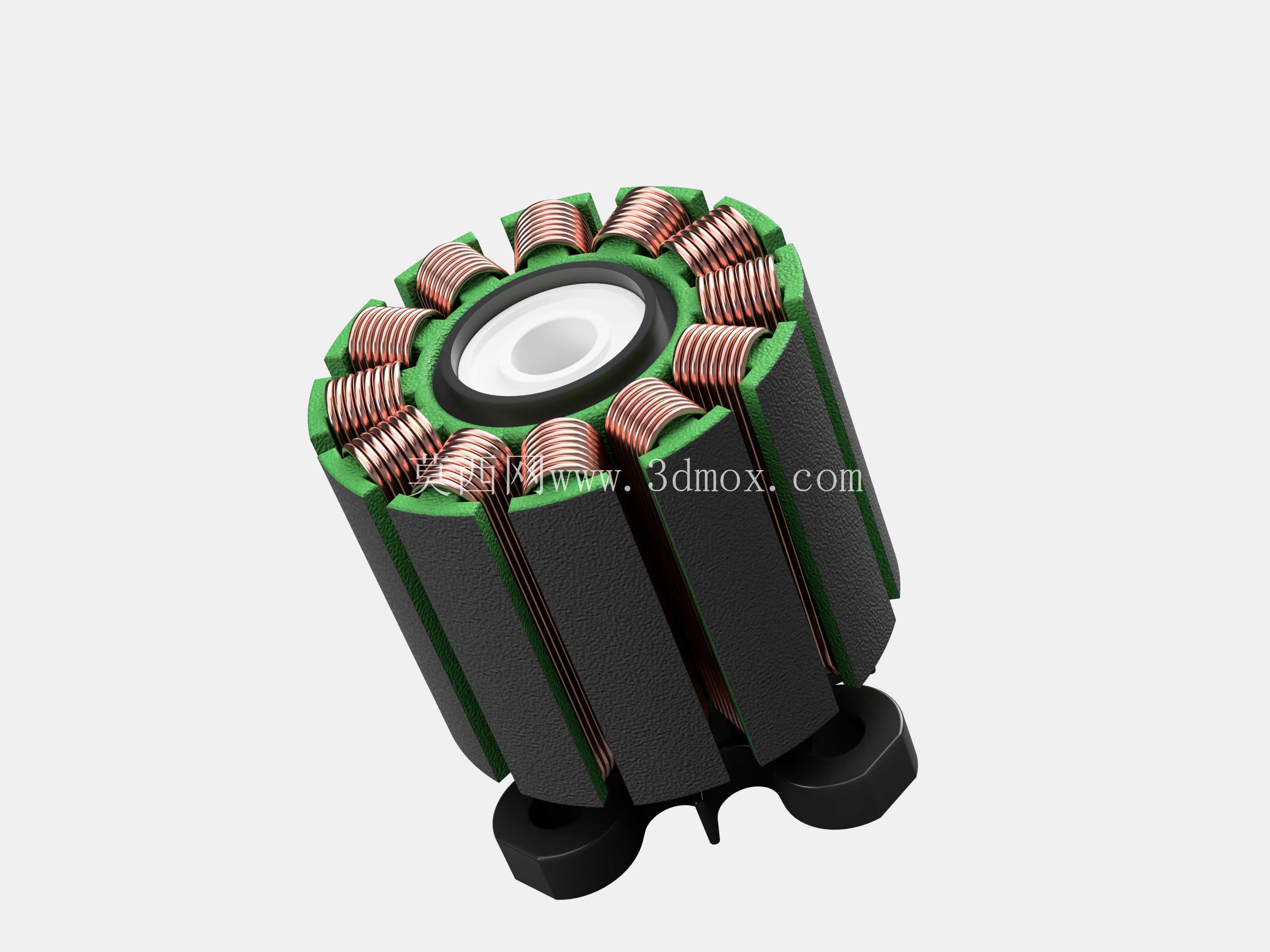

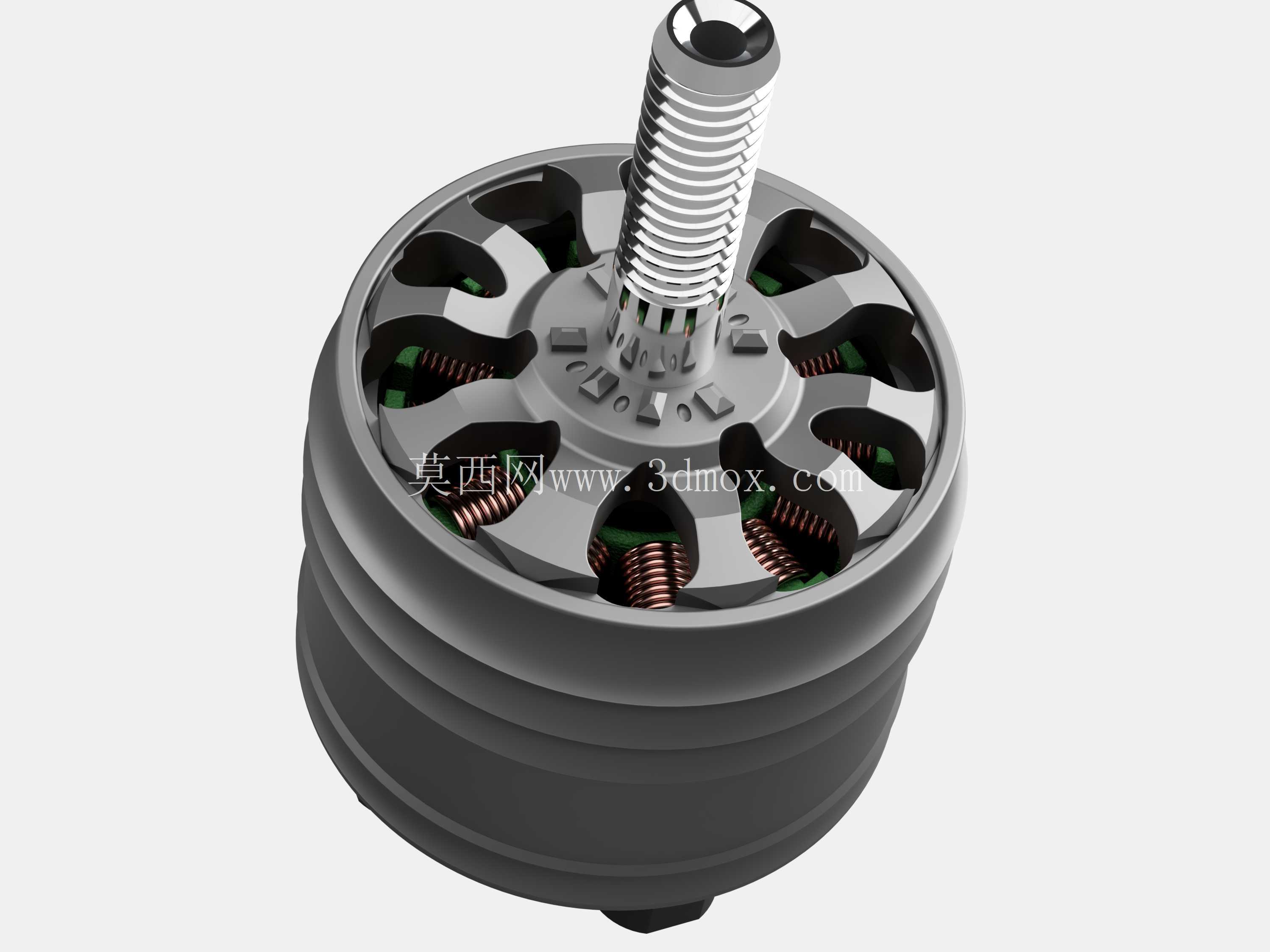

　　中心输出轴采用带外螺纹的中空轴设计，中空结构可以直接穿过固定拉杆完成电机与安装基座的锁紧，外螺纹段则用于直接适配螺旋桨的安装固定，不需要额外设计转接夹具，轴端的中心孔同时兼顾了定位基准的作用，安装时可以通过芯轴插入完成同轴度校准，降低安装偏心带来的振动问题。从设计思路层面，整个电机的结构拆分遵循了易装配、易维护的原则，定子绕组的固定座与后端出线端的安装基座采用一体化的定位止口设计，转子外壳与输出轴之间通过过盈配合加周向定位销完成固定，避免高转速下出现轴与转子壳的相对滑动；绕组端部的绝缘骨架做了倒角避让，防止装配过程中漆包线与金属外壳发生剐蹭造成绝缘破损，转子外壳外侧的散热鳍片结构随转子同步旋转时，能够带动周边空气形成定向气流，直接带走定子绕组工作产生的热量，不需要额外加装散热风扇即可满足持续功率输出的散热需求。

　　在外形尺寸与安装边界方面，整体回转体的最大外径适配常规23系列电机的安装孔位标准，后端基座的四个安装孔位呈十字分布，孔距符合行业通用的安装规范，可以直接替换同规格的其他型号外转子电机，不需要对安装机架做二次改孔加工；输出轴的螺纹规格、轴伸长度都匹配常用的航模螺旋桨安装尺寸，轴向总长度控制在紧凑范围内，不会占用过多的安装空间，转子外壳与定子基座之间预留了均匀的环形气隙，既保证了磁路的工作效率，也避免了加工公差累积造成的定转子扫膛问题。出线端的固定结构做了防拉扯设计，电缆从基座侧方的出线孔引出后，通过线卡固定在基座平面上，外部拉扯电缆时不会直接将力传递到绕组接线端，避免接线脱落造成的动力中断。

　　整个结构的所有配合面都设置了合理的公差带，转动部件与固定部件之间的密封间隙可以阻挡大部分飞行过程中的灰尘与水汽进入电机内部，延长轴承的使用寿命，两端的支撑轴承采用深沟球轴承，能够同时承受径向载荷与少量的轴向载荷，适配螺旋桨工作时产生的轴向拉力与回转振动载荷。
