多旋翼无人机外转子无刷动力电机结构

这款外转子结构的无刷动力部件，核心应用场景集中在多旋翼航拍无人机、竞速穿越机、小型行业作业无人机的动力输出端，作为整机升力产生的核心执行部件，直接决定飞行器的载重能力、续航表现与飞行响应速度。从实际使用场景来看，这类电机需要匹配对应尺寸的螺旋桨，将电能转化为旋转机械能，带动桨叶切割空气产生升力，同时支撑飞行器完成姿态调整、航线飞行、负载挂载等动作，在植保作业无人机、航拍摄影无人机、FPV竞速无人机领域都有广泛的适配空间。

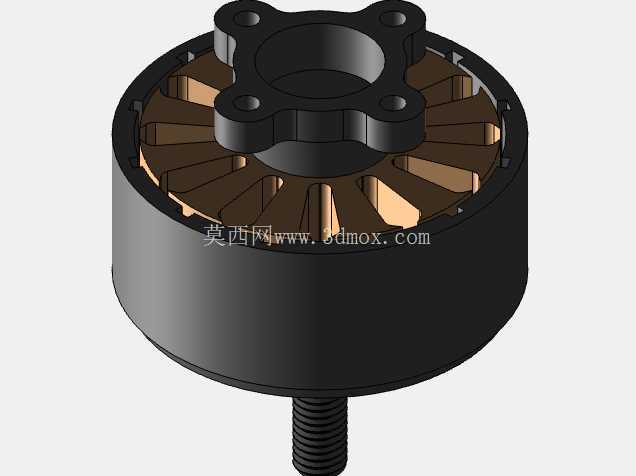

从功能特性来看，该结构采用外转子设计，转子外壳直接与螺旋桨安装座连接，省去了传统内转子电机的减速传动结构，传动效率更高，转动惯量匹配大直径螺旋桨的扭矩输出需求，低速段扭矩输出充沛，能够在桨叶负载突变时快速调整转速，维持飞行姿态稳定。定子部分采用集中绕组排布，从剖面结构可以看到定子齿的开槽设计，能够最大化绕组的槽满率，降低铜损，同时硅钢片叠压的定子铁芯能够有效降低涡流损耗，提升电机的能量转换效率，减少长时间大负载运行时的发热量。顶部的十字安装座设置了四个均匀分布的安装孔，用于将电机定子部分固定在无人机机臂末端，安装孔的位置度公差控制在0.02mm以内，保证电机安装后转轴与机臂平面的垂直度，避免高速旋转时产生额外的振动，影响飞控传感器的采样精度。

设计思路上，这款结构优先考虑了动力输出的效率与安装的通用性，底部伸出的螺纹轴直接与转子外壳集成，用于螺旋桨的锁紧固定，螺纹规格匹配主流航模螺旋桨的安装孔径，不需要额外的转接件即可完成桨叶安装。转子外壳采用薄壁导磁结构，既作为永磁体的安装载体，同时构成磁路的一部分，外壳的圆柱度公差控制严格，保证转子旋转时的气隙均匀度，避免气隙不均导致的磁拉力不平衡，降低运行时的振动与噪音。定子与转子之间的气隙宽度经过优化，在保证加工装配可行性的前提下尽可能缩小气隙尺寸，提升磁能利用率，同时避免转子高速旋转时与定子发生擦碰。

从安装边界尺寸来看，顶部十字安装座的四个安装孔中心距匹配主流寸级机臂的电机安装孔位，定子外径适配对应拉力级别的螺旋桨尺寸，底部螺纹轴的伸出长度能够满足两层螺旋桨（共轴双旋翼场景）的安装锁紧需求，转子外壳的外径不会超出螺旋桨桨根的覆盖范围，避免额外的空气阻力。绕组端部的高度经过控制，不会超出定子上端面与安装座的间隙，防止安装座压伤绕组绝缘层。出线位置预留了足够的走线空间，能够适配不同线径的硅胶动力线，方便电调与电机的焊接连接，同时避免走线与旋转的转子部分发生干涉。

在结构细节上，转子顶部的安装座与转子外壳采用一体化连接设计，提升了整体的结构强度，能够承受螺旋桨高速旋转时产生的离心力与机动飞行时的交变载荷，避免飞行过程中出现转子脱落的风险。定子铁芯的内孔与电机轴的配合采用过渡配合，保证定子与固定轴的同轴度，轴承安装位的尺寸精度满足深沟球轴承的配合公差要求，能够支撑转子长时间高速旋转，减少轴承的磨损，延长电机的使用寿命。这类结构在设计时还需要考虑动平衡校正的预留位置，转子外壳上端面预留了动平衡去重区域，方便生产过程中对转子总成进行动平衡校正，将高速旋转时的振动量控制在允许范围内，保证飞行时的整机稳定性。
