FPV穿越机用1804无刷动力电机结构

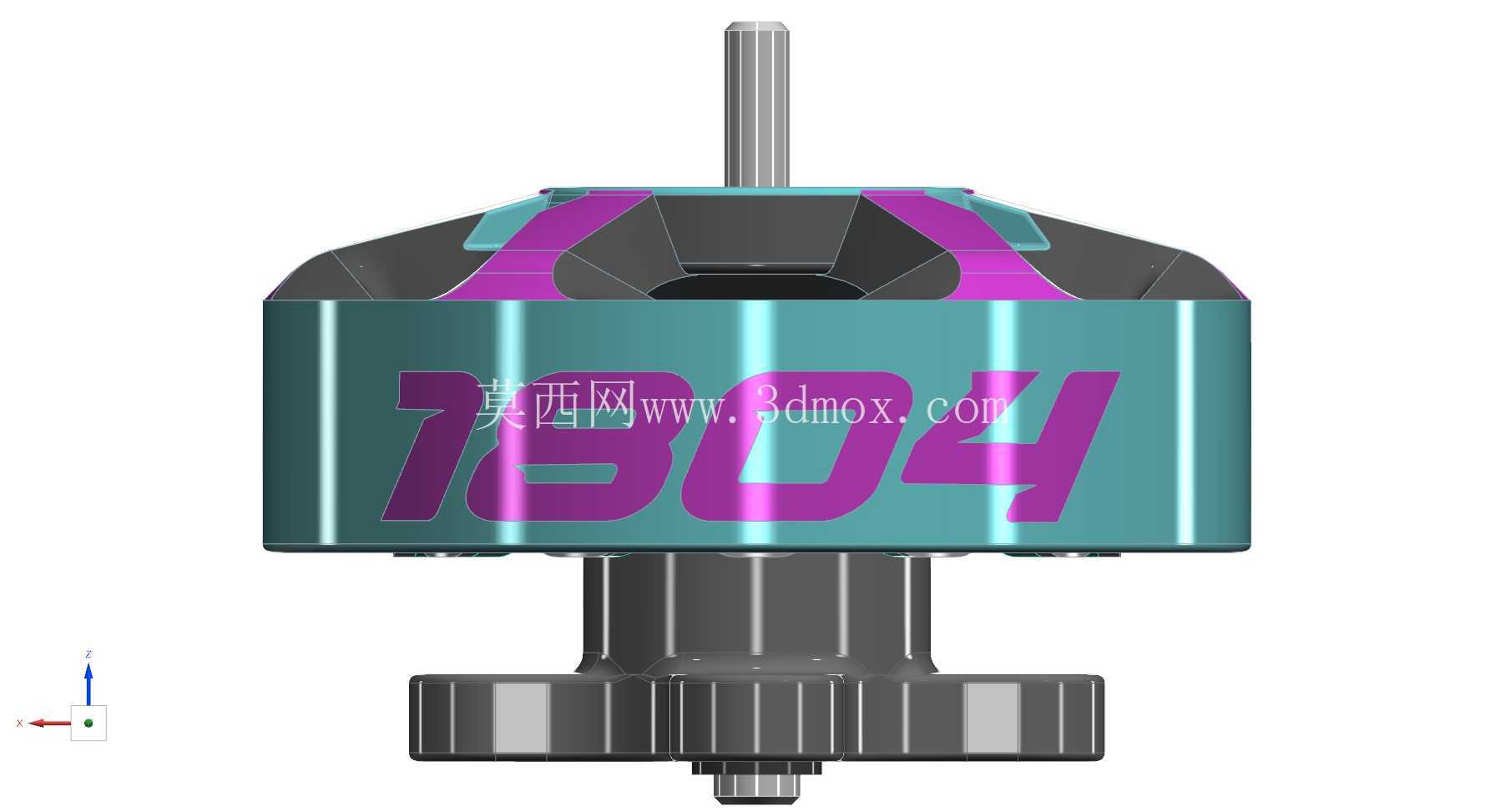

这款1804规格的动力单元，是专门针对小型FPV穿越机开发的无刷电机结构，核心适配2.5至3英寸桨叶的轻量化穿越机架，在室内竞速、小范围花飞场景下的动力匹配度经过多轮迭代验证。从结构设计逻辑来看，整体采用外转子布局，定子绕组内嵌于机壳内部，转子外壳直接集成磁钢环，输出轴从端盖中心伸出，这种布局能在有限的径向尺寸内最大化扭矩输出效率，同时降低动力传递过程中的损耗。

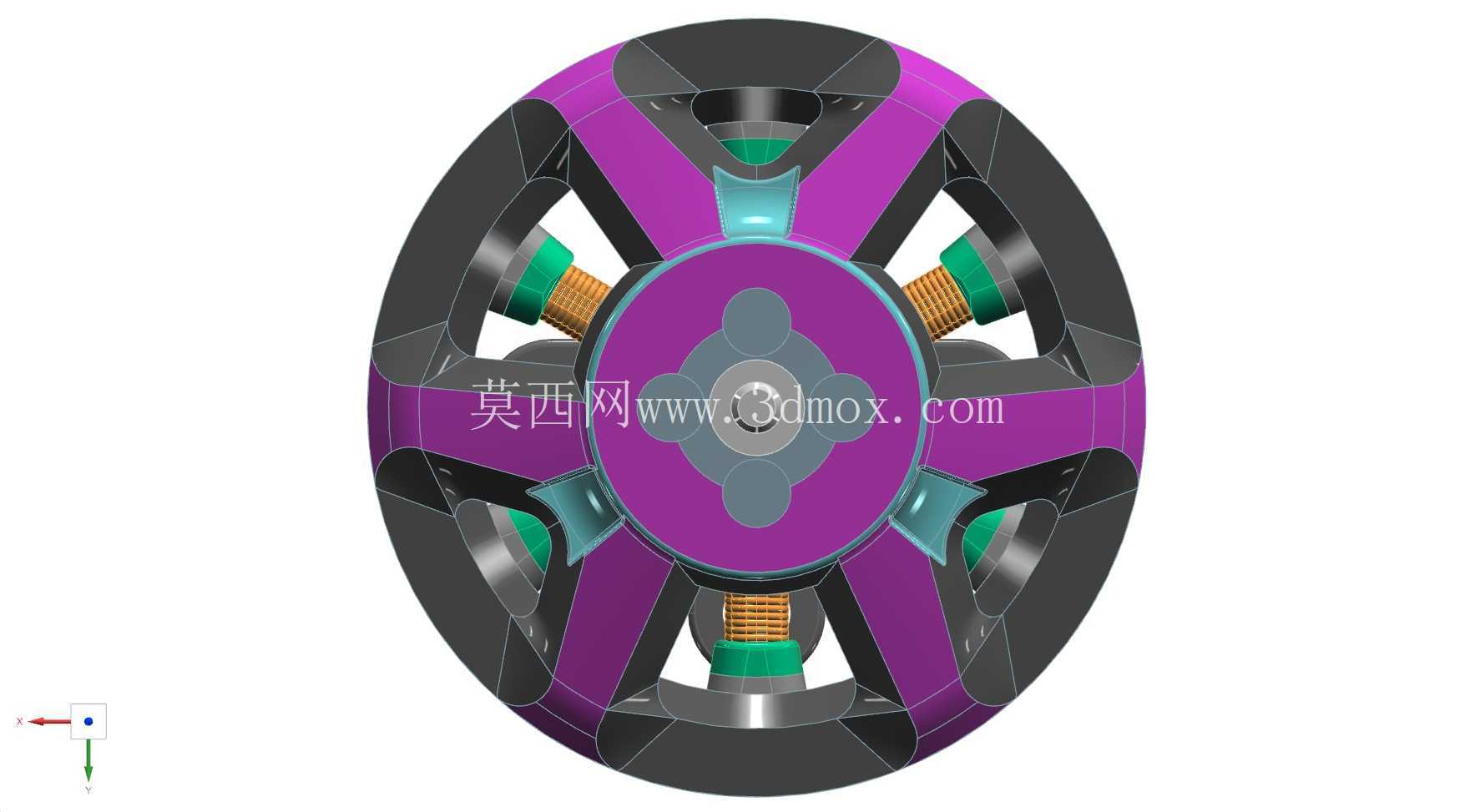

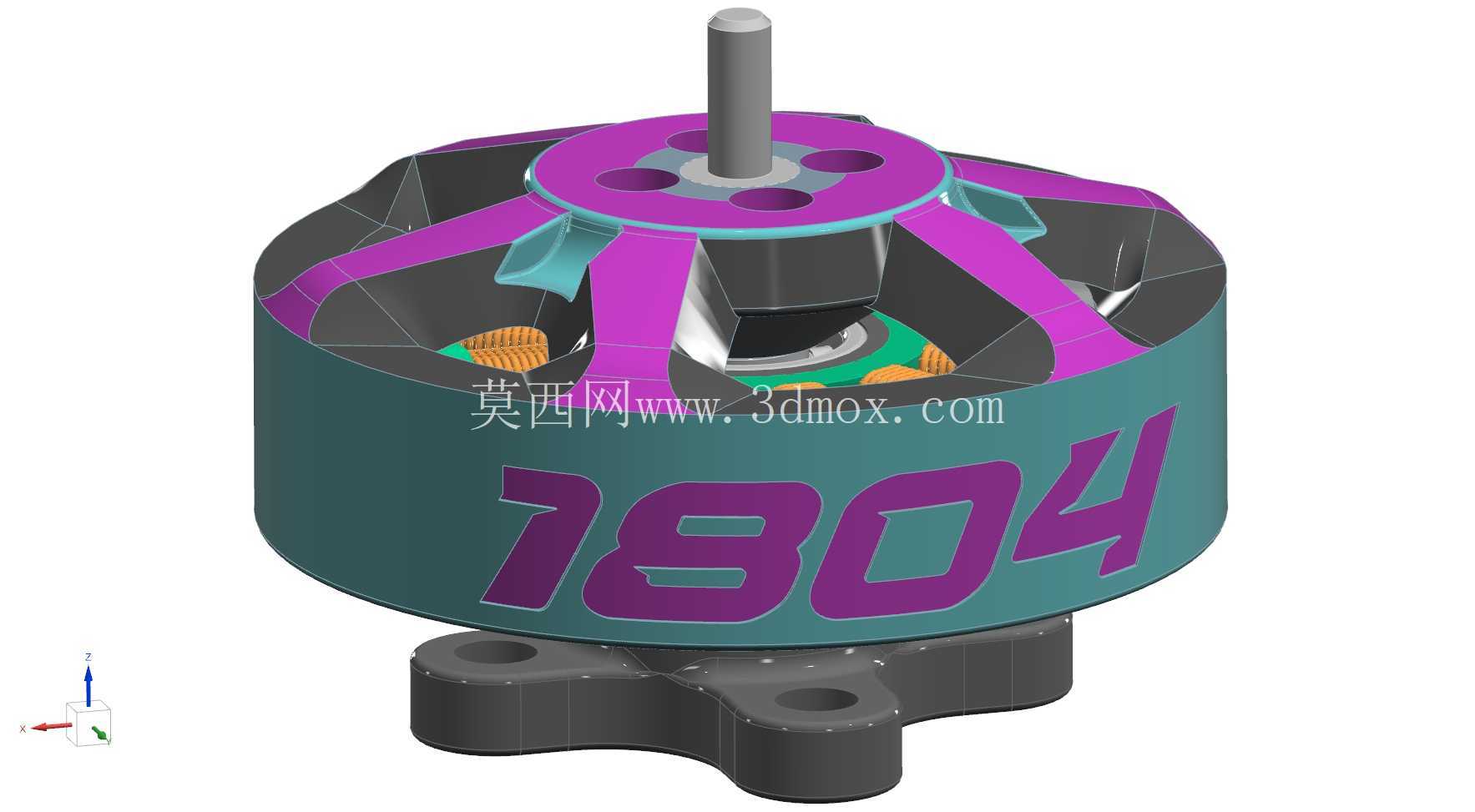

安装底座采用四孔位固定设计，孔位间距严格匹配主流小型穿越机的机臂安装标准，底座与定子铁芯之间做了定位凸台结构，装配时无需额外调整同轴度，能直接压合固定后锁紧紧固螺丝，减少装机过程中的调试工作量。转子外壳外侧做了加强筋结构，也就是外观上的紫色辐条造型，这些筋条并非装饰件，一方面是提升高速旋转时外壳的结构强度，避免1万转以上转速下外壳出现形变蹭到定子，另一方面是形成导流风道，飞行时的迎面气流能顺着筋条间隙进入电机内部，带走绕组工作产生的热量，降低长时间满油门工作时的退磁风险。

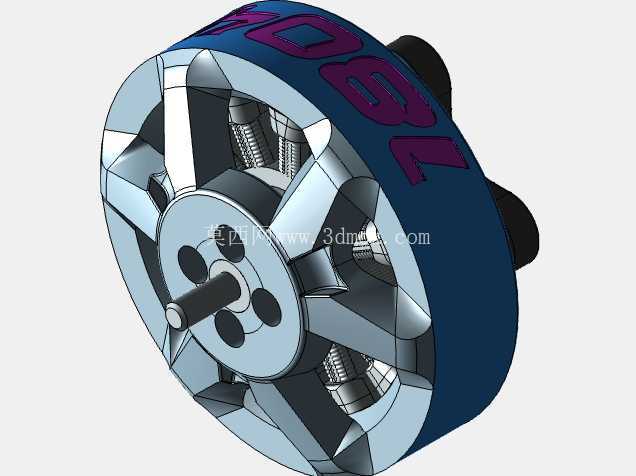

输出轴采用标准航模电机轴径，适配市面上绝大多数3英寸及以下规格的桨叶锁紧结构，轴伸长度经过精准计算，既保证桨叶安装后不会与转子端盖产生摩擦，也不会因为轴伸过长导致高速旋转时出现动平衡偏差。端盖上的四个镂空孔位，一方面是减轻整体重量，对于克重敏感的小型穿越机来说，每减少1克重量都能提升机动响应速度，另一方面是配合底部的导流结构，形成上下贯通的散热风道，在连续大油门动作时，绕组温度能比同规格无镂空设计的电机低8到10摄氏度，有效延长连续飞行时间。

从实际应用场景来看，这款电机的KV值设定偏向中小油门高响应，在做急转、翻滚、刹车等花飞动作时，动力输出没有明显迟滞，搭配4S锂电池供电时，推力重量比能达到12以上，完全满足小型穿越机的机动需求。设计过程中针对炸机场景做了结构强化，安装底座采用高韧性的工程塑料材质，在受到侧向冲击时能产生微量形变吸收冲击力，避免冲击力直接传递到定子铁芯导致绕组变形，输出轴与转子的连接部位做了滚花压合处理，相比普通光轴压合的结构，能承受更大的侧向冲击力，减少炸机后轴弯、转子脱落的故障概率。

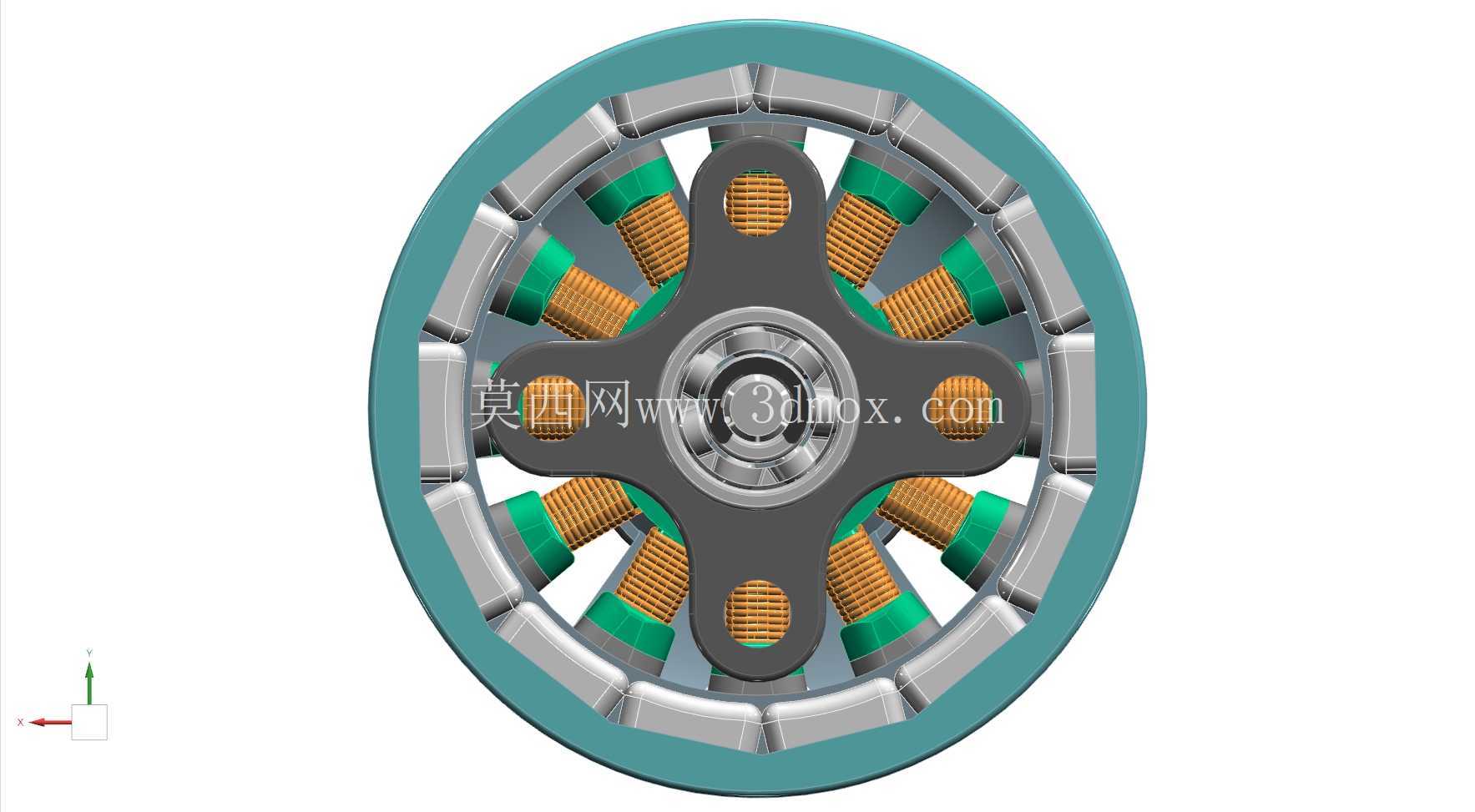

内部绕组的排布采用集中式绕法，槽满率控制在合理区间，既保证铜线的填充量提升扭矩输出，也预留了足够的绝缘间隙，避免飞行过程中震动导致漆包线磨损短路。磁钢采用高牌号的钕铁硼材质，表面做了抗氧化镀层，在潮湿、多尘的户外飞行场景下，不会因为磁钢锈蚀导致磁性能下降，延长电机的整体使用寿命。转子外壳与底座之间的配合间隙控制在0.1毫米以内，既保证旋转时没有卡滞，也能减少大颗粒灰尘进入电机内部磨损轴承。轴承采用双轴承支撑结构，上下两个轴承分别位于输出轴的两端，相比单轴承支撑的结构，高速旋转时的径向跳动更小，动平衡表现更优，飞行过程中不会因为轴承晃动产生果冻画面，影响FPV飞行的图传观感。

在安装边界上，电机整体径向直径控制在18毫米级别，轴向总高度不含输出轴的部分仅为14毫米，安装在宽度20毫米以内的机臂上不会出现突出机臂的情况，能减少飞行过程中的空气阻力，同时避免炸机时机臂先接触地面导致电机外壳直接磕碰。出线位置位于底座的侧方，出线口做了圆角处理，避免装机时尖锐的边角割破线皮导致短路，线材采用耐高温的硅橡胶线，能承受大电流通过时产生的热量，长时间满油门工作时线皮不会出现软化、融化的情况。
