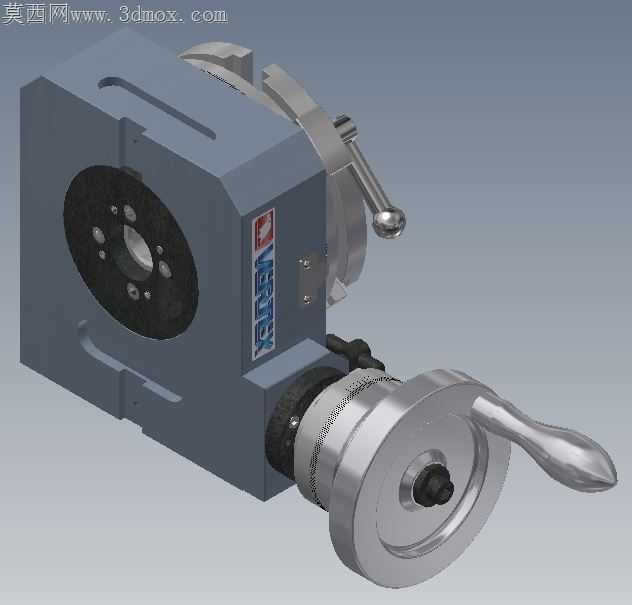

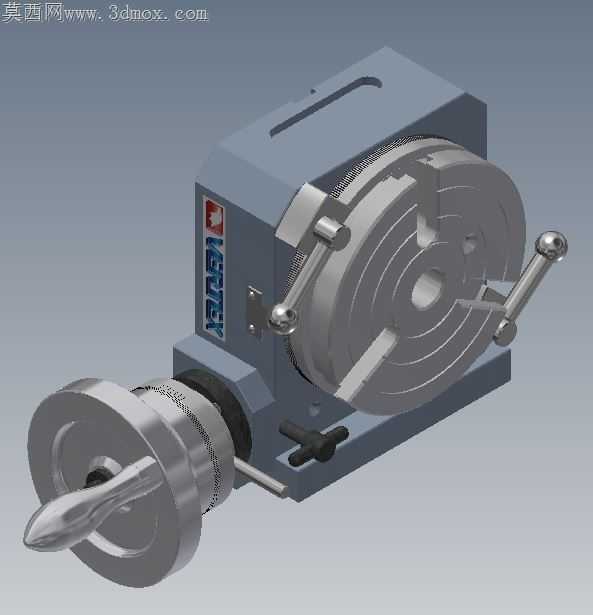

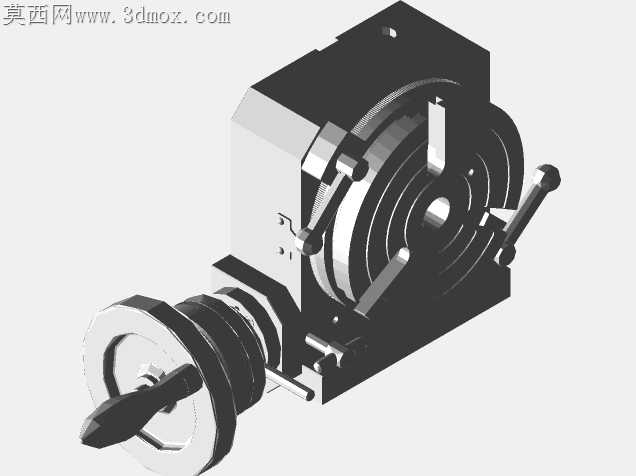

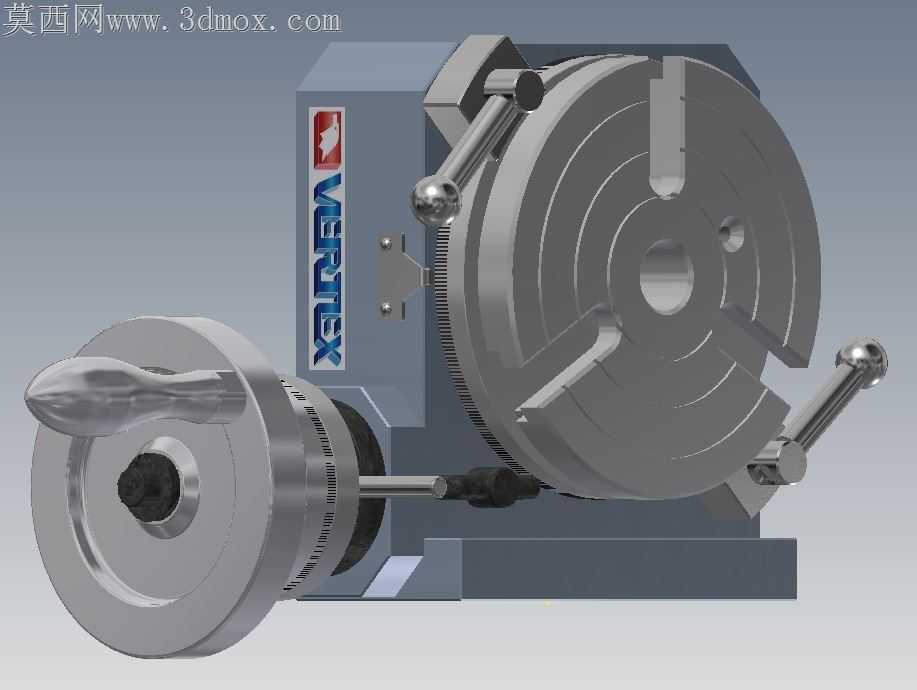

HV-4型可倾式水平垂直两用回转工作台

普通立卧转台在多面斜孔加工场景中，常因锁紧刚性不足、角度定位间隙过大，导致加工后孔位同轴度超差0.02mm以上，批量加工时废品率居高不下。这款两用转台的结构设计，恰好针对这类现场加工痛点做了针对性的公差适配。

转盘本体的T型槽根部做了R2圆角过渡，避免铣削加工时槽口应力集中导致的崩边问题，槽宽公差严格控制在H7区间，和配套夹具的定位块配合间隙不超过0.01mm，装夹异形工件时不会出现定位偏移。侧面的锁紧手柄采用偏心凸轮结构，锁紧行程预留0.3mm的磨损补偿量，长期使用后无需拆解调整锁紧块位置，只需微调偏心轴的固定螺钉就能恢复锁紧刚性，减少车间日常维护的停机时间。

立卧切换的定位销采用圆锥面配合结构，而非传统的圆柱销间隙配合，切换水平或垂直工位时，定位重复精度能稳定控制在0.008mm以内，不会出现转位后转盘轴线和机床主轴轴线平行度超差的问题。后端的手轮刻度圈做了防滑滚花处理，每格刻度对应1度的转角，微调时的阻尼感经过适配，单手转动手轮时不会出现过冲，小角度分度时不需要反复来回对位。

转盘端面的环形槽做了清根处理，加工时的切削液和铁屑能顺着槽道从侧边的排屑缺口流出，不会堆积在转盘和基座的配合缝隙里，避免铁屑卡滞导致转盘转动卡涩。基座底部的定位键槽和机床工作台的T型槽尺寸完全匹配，安装时不需要额外配做定位块，直接用T型螺栓就能完成固定，安装后基座和工作台的平行度误差不超过0.01mm/100mm。

蜗杆副的啮合间隙做了预紧调整结构，转盘承受铣削侧向力时，不会出现反向空程，顺铣和逆铣加工时的进给量可以保持一致，不需要针对传动间隙调整进给参数。侧面的角度刻度盘采用腐蚀刻线工艺，长期接触切削液也不会出现刻度模糊的问题，调整倾斜角度时能直接读取数值，不需要额外用百分表打表校准。
