自制胶合板立式带锯结构设计

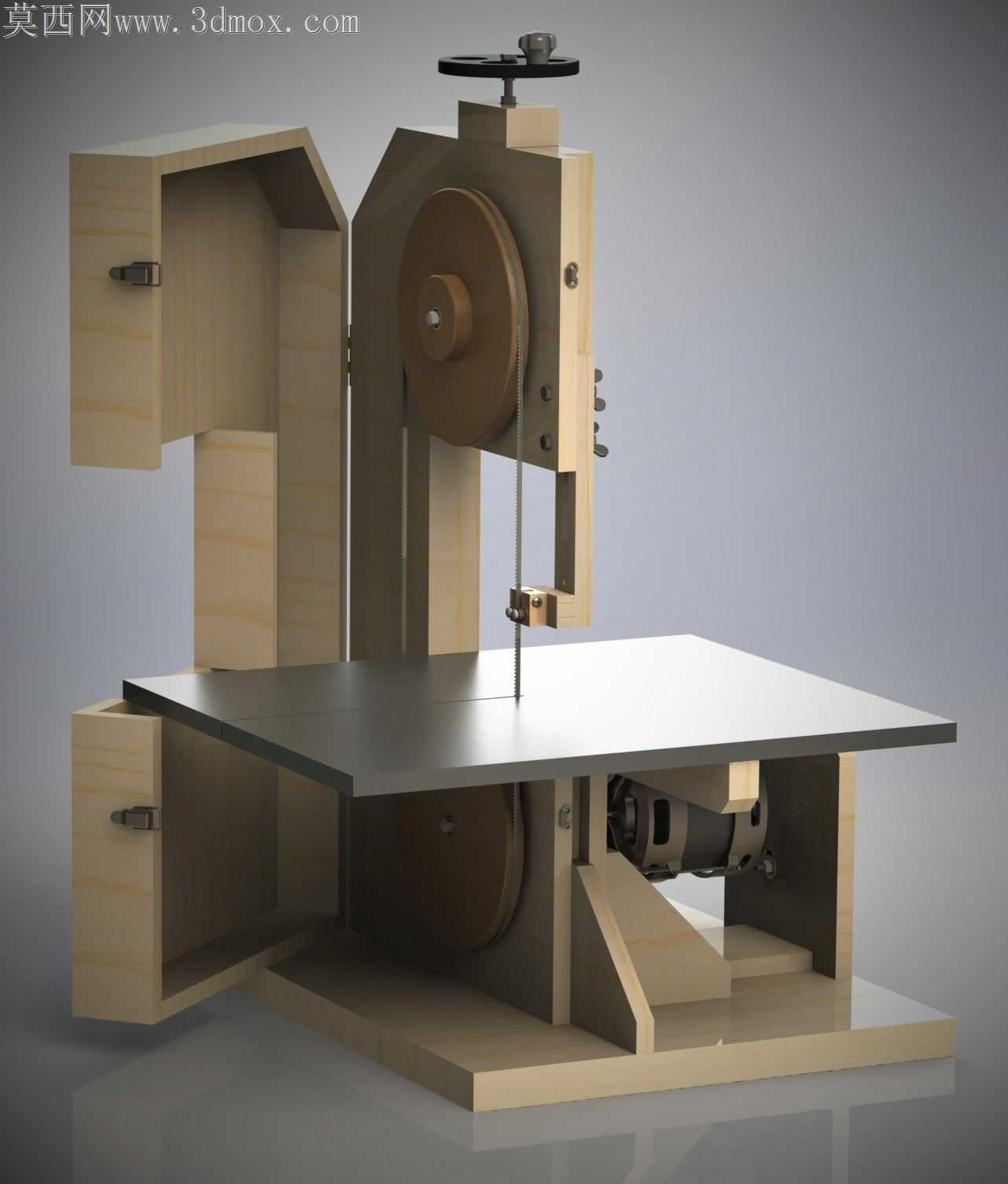

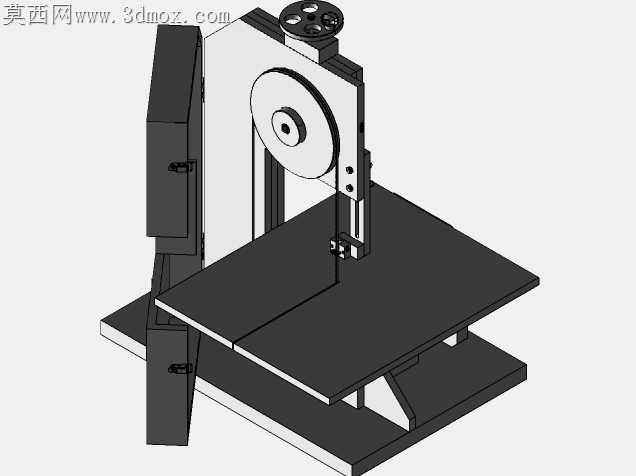

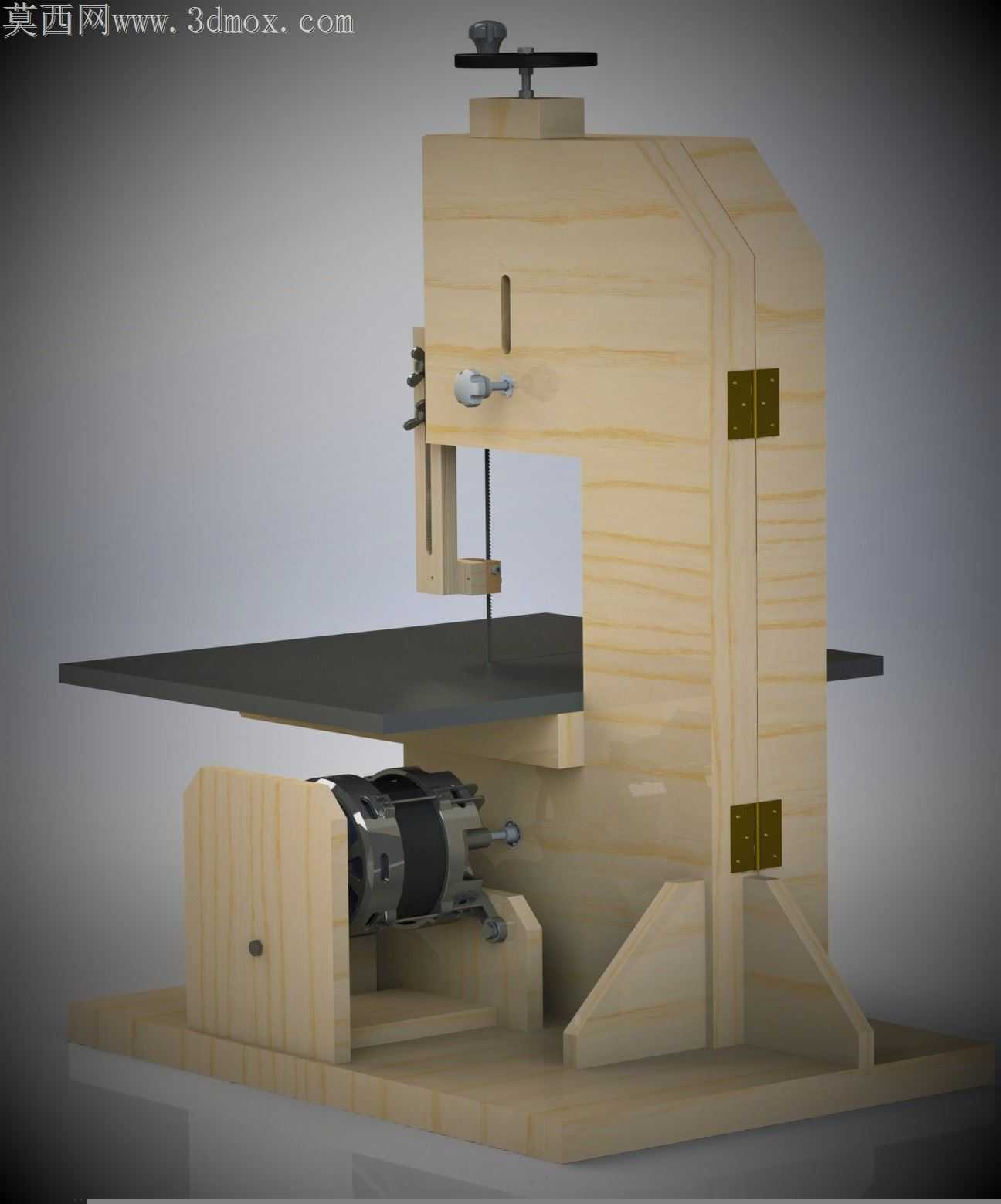

小型木工加工作坊里，外购商用带锯往往存在机身刚性不足、锯条跑偏、维护成本偏高的痛点，这款胶合板材质的立式带锯，从加工适配视角做了全链路的落地化设计，完全贴合小批量木工加工的实际使用场景。机身主体采用多层胶合板拼接，没有采用常规金属带锯的铸铁焊接结构，胶合板本身的阻尼特性可以吸收锯切过程中产生的高频振动，避免金属机身共振带来的锯缝不齐、锯条疲劳断裂问题，板材裁切全部采用常规台锯即可完成，不需要大型焊接、铣削设备，普通木工从业者就能自行加工组装。工作台采用加厚冷轧钢板台面，台面下方的支撑筋直接和机身胶合板框架嵌合连接，没有采用外露的角码固定，避免锯切过程中木屑堆积在连接缝隙里难以清理，台面的水平度可以通过支撑筋处的微调垫片校准，适配不同厚度木料的锯切需求。上下锯轮的安装座直接嵌入胶合板机身的预留槽位，安装座和槽壁之间预留了0.2mm的公差间隙，装配时可以通过塞尺调整两轮的共面度，避免锯条运行时出现侧向滑移，上锯轮的张紧调节手轮采用外露式设计，调节行程预留了15mm的余量，适配不同长度规格的市售标准带锯条，不需要单独定制专用锯条。机身左侧的储物柜门采用隐藏式合页安装，柜门内部可以存放备用锯条、调节扳手等常用工具，柜门关闭后和机身外表面齐平，不会突出剐蹭待加工的长木料，电机安装位设置在机身下部的封闭腔体内，传动带的张紧度可以通过电机安装板的长圆孔调节，腔体预留了散热缝隙，既可以避免木屑飞入电机内部造成卡滞，又能保证电机长时间运行的散热需求。锯条导向块设置在工作台上方靠近锯切位置，导向块采用硬质耐磨材质，和锯条背面的间隙控制在0.05mm以内，锯切时可以限制锯条的侧向摆动，保证锯切面的垂直度，导向块的位置可以根据锯切深度上下调节，适配不同厚度木料的加工需求。整个设备的所有连接件都采用内嵌式安装，没有突出的螺栓头、连接件，木料推送过程中不会出现勾挂问题，机身底部的支撑脚采用可调式橡胶脚垫，既可以调整整机水平度，又能进一步吸收运行时的振动，降低工作噪音。
