适配3D打印的简易三爪车床卡盘结构

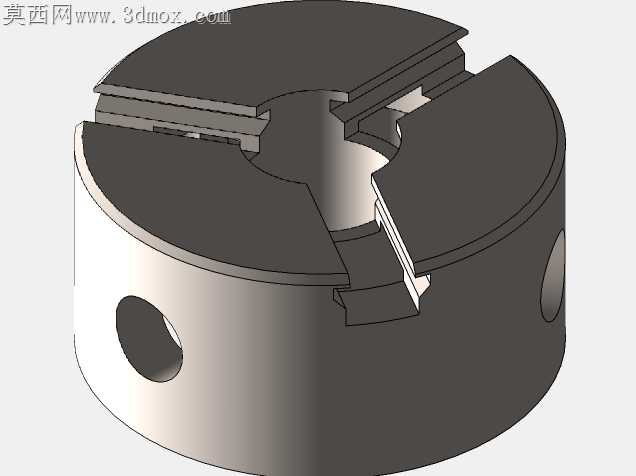

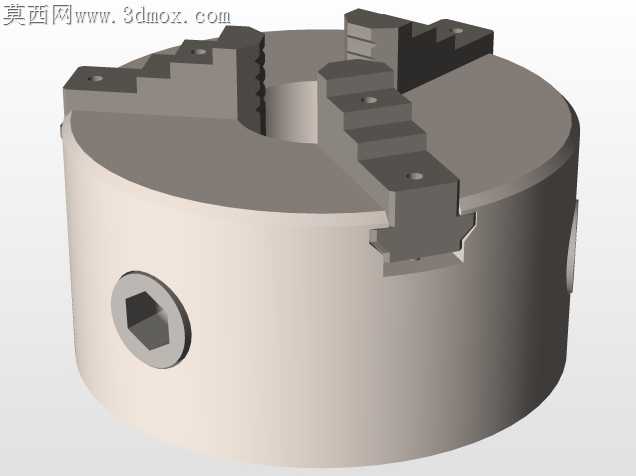

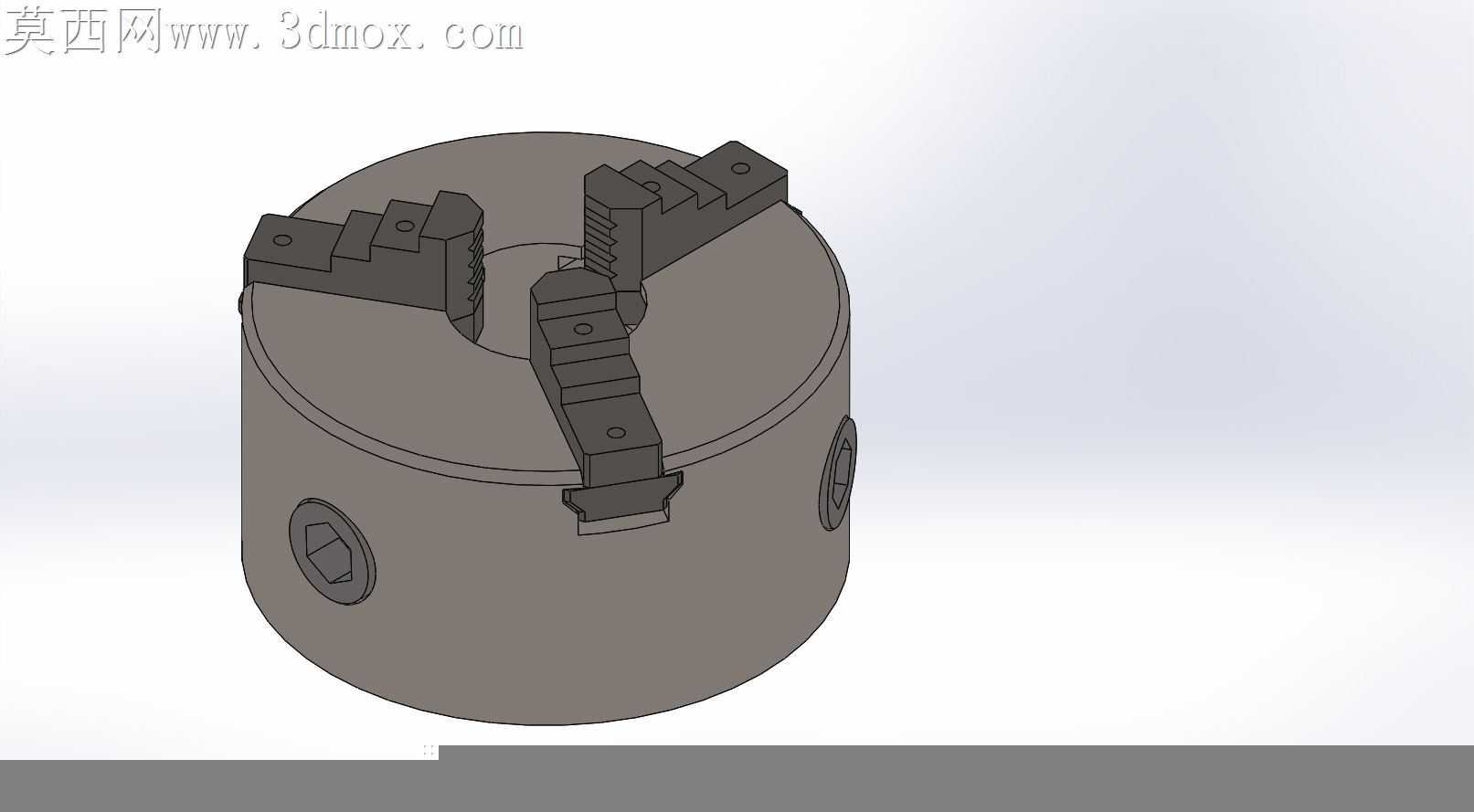

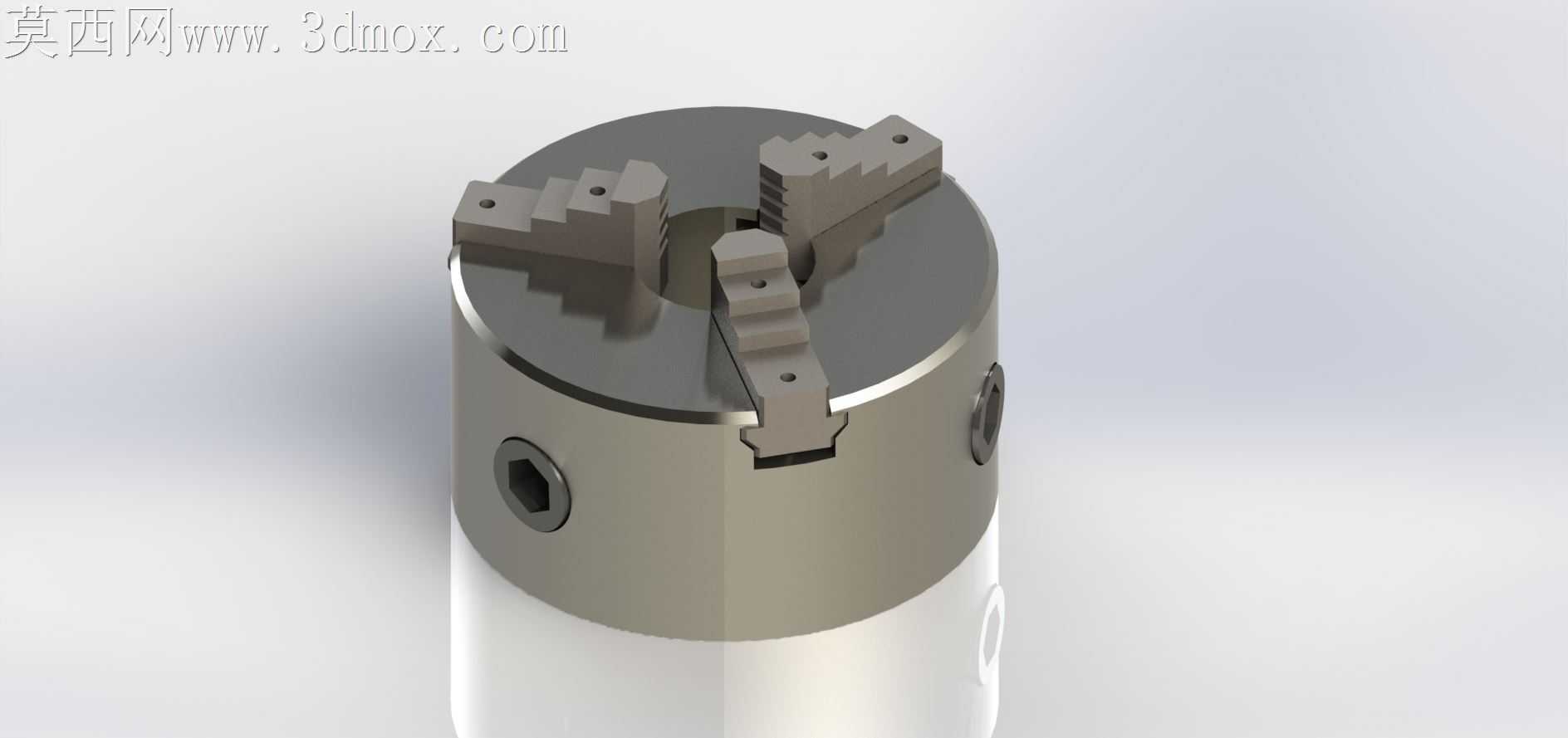

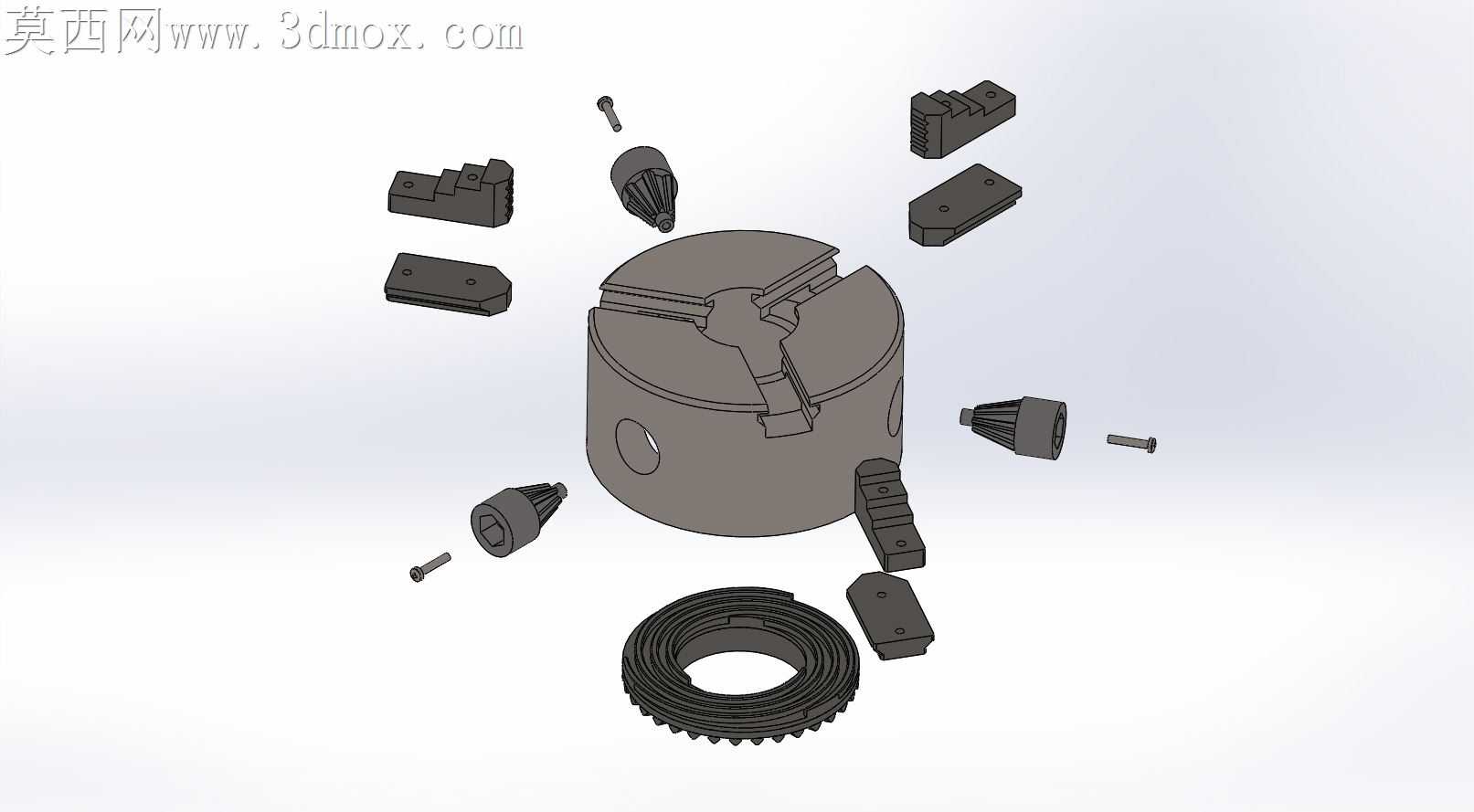

常规小型车床卡盘多采用铸造一体基体搭配淬硬卡爪，小批量试制阶段开模成本高、周期长，针对教学实训、桌面级车床改装的轻量化需求，这套卡盘在结构上做了全链路的3D打印适配调整。卡盘基体的侧壁通孔没有沿用传统金属卡盘的内螺纹设计，而是预留了六角嵌件的安装槽，打印完成后压入标准M4铜螺母即可实现调节螺杆的螺纹配合，避免了PLA、PETG等常用打印耗材直接攻丝后反复受力滑牙的问题，嵌槽与螺母的配合公差控制在0.12mm，常温下压装无需额外粘接就能承受日常夹持的扭转力。三个卡爪的导向滑槽做了0.2mm的单边间隙补偿，抵消FDM打印过程中材料挤出膨胀带来的尺寸偏差，滑槽侧壁没有做整面光滑处理，而是预留了0.15mm高度的横向微棱，既减少滑动面的接触面积降低摩擦阻力，又能在长期滑动磨损后保留足够的配合余量，不会出现松旷晃动感。卡爪端面的齿形没有照搬工业卡盘的细密锯齿，而是调整为1.2mm齿距的大梯齿，既降低了打印过程中齿尖的支撑需求，避免拆除支撑时崩断细齿，又能在夹持塑料、软铝等低硬度工件时增大接触面积，减少夹痕。盘体中心的通孔做了阶梯式设计，靠近卡爪一侧的大孔用于避让工件穿过，靠近底部的小孔做了1°的拔模斜度，打印时无需添加内部支撑就能保证孔壁光滑，底部的连接轴径与盘体采用圆角过渡，避免打印过程中直角位置的应力集中导致轴根断裂。调节螺杆的头部做了滚花防滑结构，滚花纹理采用0.8mm间距的直纹，打印时无需额外支撑就能一次成型，手动调节时无需借助扳手就能获得足够的摩擦力，适配桌面级设备的轻量使用场景。整套结构没有采用金属卡盘复杂的伞齿轮传动结构，而是简化为螺杆直推卡爪的形式，减少了60%的装配零件数量，打印完成后仅需清理滑槽毛边、压入铜嵌件、穿入螺杆即可完成装配，无需额外的精加工工序，完全匹配3D打印快速制作、低门槛装配的特性，既能满足机械教学中夹具结构的演示需求，也能直接安装在桌面级小型车床上完成软质工件的夹持加工作业。
