米格21战机AGS-10球形液压蓄能器结构

在军用歼击机的液压系统设计中，蓄能器是保障系统压力稳定、应急动力供给的核心元件，本次还原的AGS-10球形液压蓄能器，是配套米格-21歼击机液压回路的专用压力储能部件，这类球形结构的蓄能器相比传统活塞式、隔膜式蓄能器，在有限的机载安装空间内拥有更高的容积效率，能够在战机做高过载机动、液压泵输出流量波动时，快速补充系统压力，同时在液压泵失效的应急工况下，提供足够的压力油供给操纵系统完成关键动作，保障飞行安全。

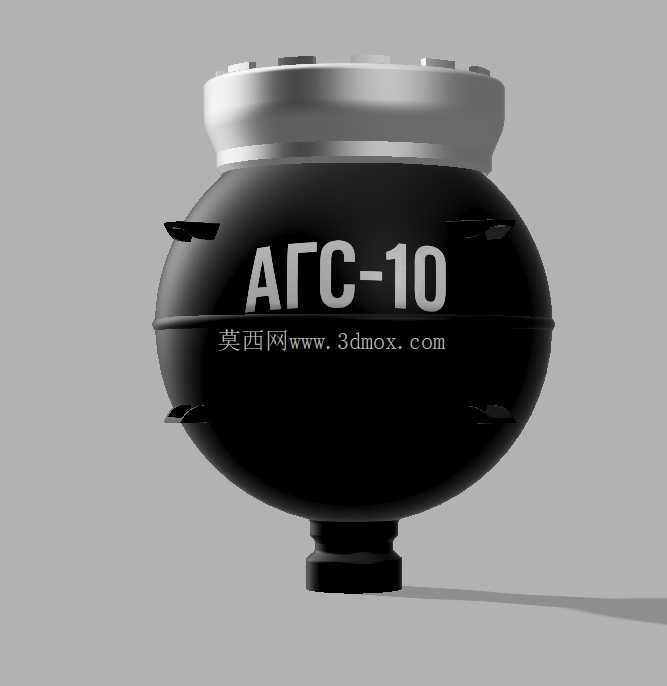

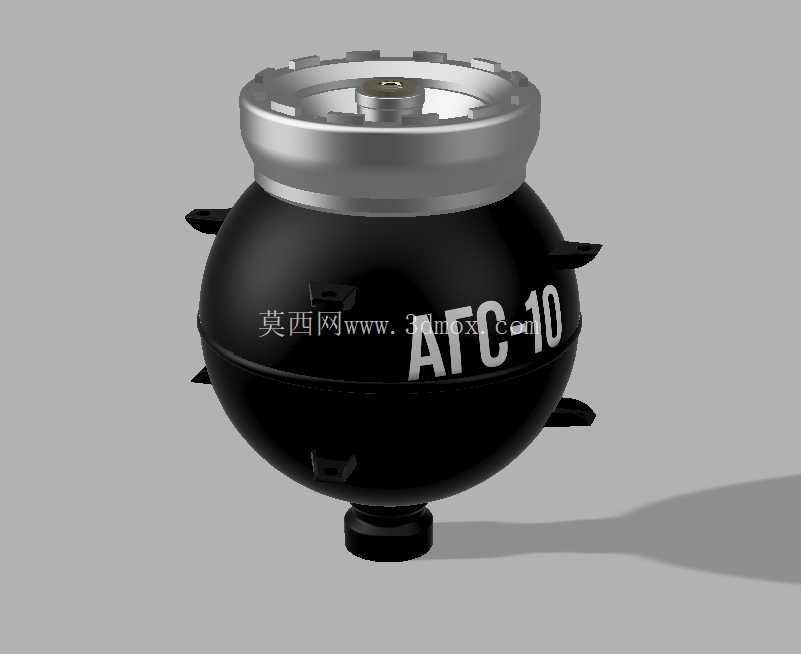

从实际功能特性来看，该蓄能器额定容积为10升，整体采用球形壳体设计，最大外径270毫米，球形结构的优势在于壳体受力均匀，相同壁厚下能够承受更高的工作压力，同时球形壳体的流体阻力更小，压力油进出时的响应速度更快，适配战机液压系统毫秒级的压力响应需求。蓄能器上下端分别设置了集成式接口，上端为充气接口与安装定位边，下端为液压油通路口，安装时上端的定位边可直接卡入机载设备舱的安装支架内，通过周向均布的固定点完成锁紧，下端接口直接对接液压系统的主油路，无需额外的转接管路，减少了管路泄漏点，适配机载设备高可靠性的设计要求。

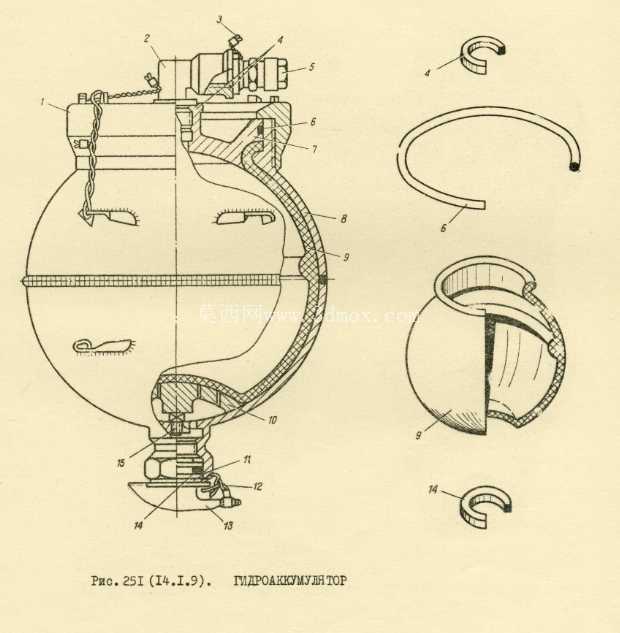

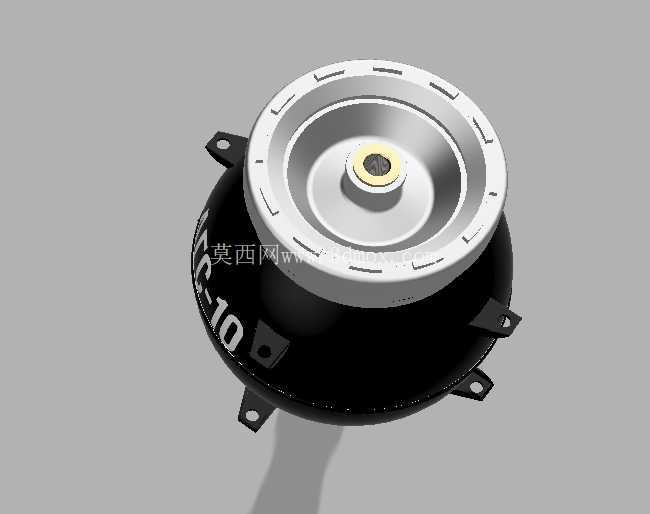

建模过程中首先参考实物影像确定整体球形轮廓的曲率参数，以270毫米外径为基准绘制壳体的内外型面，壳体壁厚按照航空高压容器的常规设计比例取外径的1/18，保证承压能力的同时控制整体重量，符合机载设备轻量化的设计要求。上端的安装边采用阶梯式结构，外圈设置多个均匀分布的固定凸台，每个凸台位置对应安装支架的固定孔位，建模时通过环形阵列完成凸台的排布，保证每个凸台的受力均匀。下端的油路口采用缩径式结构，接口处设计有标准的管路连接螺纹与密封槽，密封槽的尺寸按照航空液压管路的密封标准设置，可适配O型圈的端面密封，避免高过载工况下出现油液泄漏。

在实际应用场景中，该蓄能器主要接入战机的主液压操纵回路，平时由发动机驱动的液压泵向系统供油时，一部分压力油进入蓄能器，压缩内部的氮气胶囊完成能量存储，当战机进行大机动动作，操纵舵面的作动筒瞬间需要大流量压力油，液压泵供油不足时，蓄能器快速释放存储的压力油，补充系统流量，避免系统压力掉压导致操纵失效；当发动机空中停车，液压泵失去动力源时，蓄能器存储的压力油可供给起落架收放、减速板开启等关键应急动作，保证飞行员有足够的操作能力完成迫降操作。

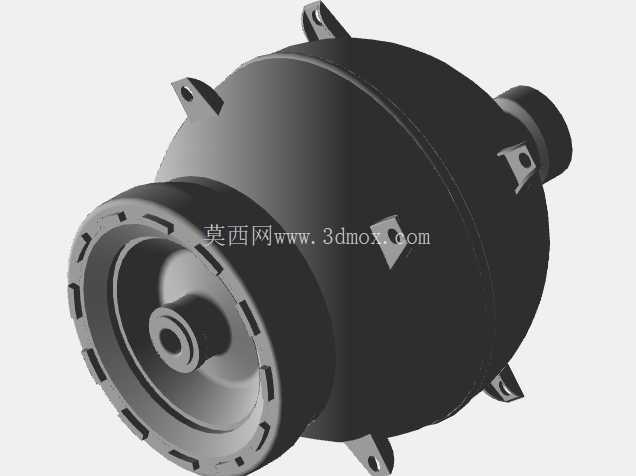

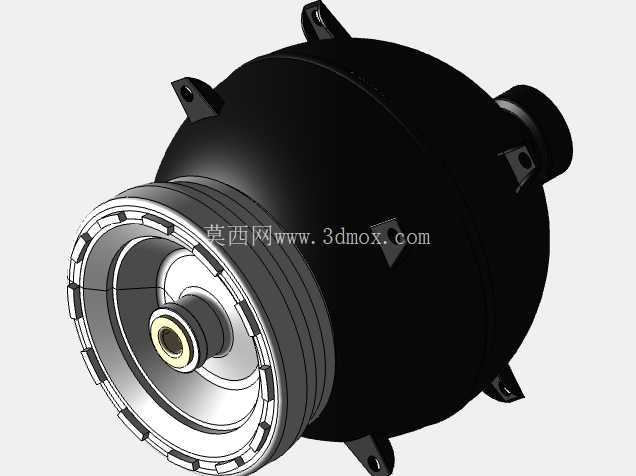

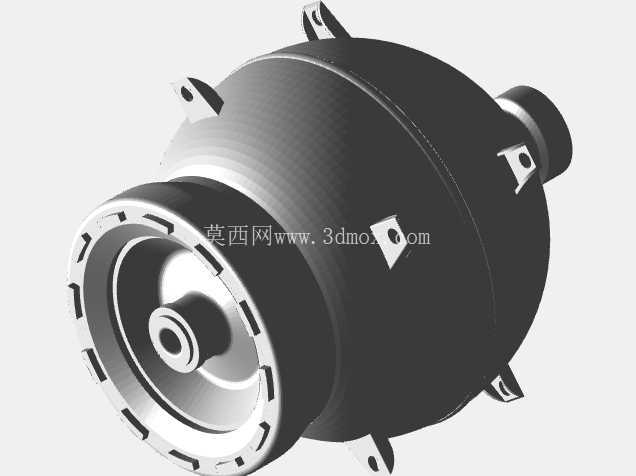

设计时需要重点考虑安装边界的匹配，该蓄能器整体最大外廓尺寸为直径270毫米的球体，加上上端安装边与下端接口的突出尺寸，整体安装高度控制在320毫米以内，安装时需要在设备舱预留直径280毫米的圆柱形安装空间，同时要保证下端油路接口与周边管路的间隙不小于15毫米，避免飞行过程中振动导致管路与蓄能器壳体发生摩擦破损。壳体表面的四个周向均布的凸耳，是用于安装固定减震卡箍的结构，卡箍通过橡胶减震垫与蓄能器壳体接触，可吸收发动机传递过来的高频振动，避免蓄能器长期受振动影响出现焊缝疲劳开裂，建模时这四个凸耳的位置严格按照实物影像的角度排布，凸耳的厚度与宽度按照实际受力情况设置，保证卡箍安装后有足够的抱紧力。

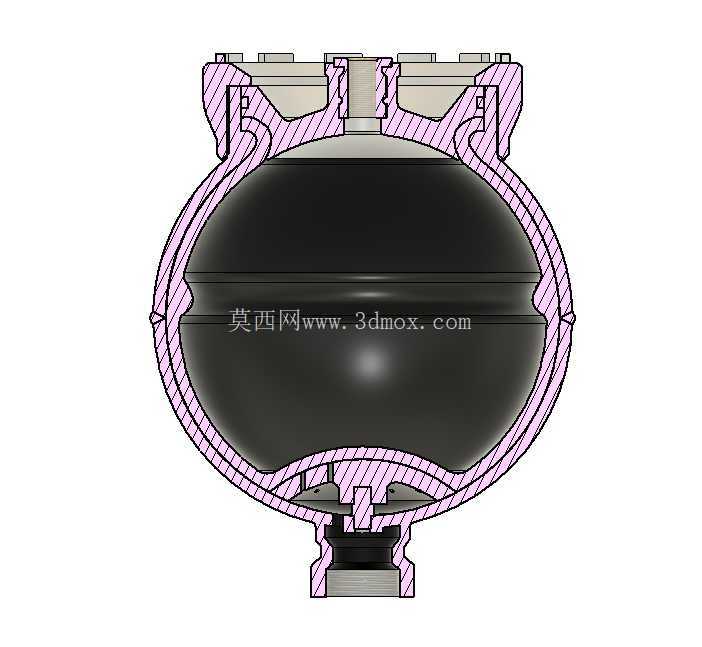

从结构细节来看，蓄能器上下壳体采用焊接式连接，焊缝位置位于球体的最大直径处，建模时在该位置预留了1.5毫米的焊接坡口结构，还原实际加工的工艺特征，上端的充气接口内部设置有单向阀结构，外部有保护螺帽，可在地面维护时完成氮气的充注与压力检测，下端油路口内部设置有挡油栅，可避免液压油进出时直接冲击内部的隔膜，延长隔膜的使用寿命。整体模型严格按照实物的比例还原，所有结构特征都参考实际航空蓄能器的设计规范进行补全，没有添加多余的装饰性结构，完全匹配工程设计的实际需求，可用于航空液压系统的原理演示、维修培训教具的三维展示，也可作为同类球形蓄能器设计的参考蓝本。
