飞机用高压液压作动缸结构设计

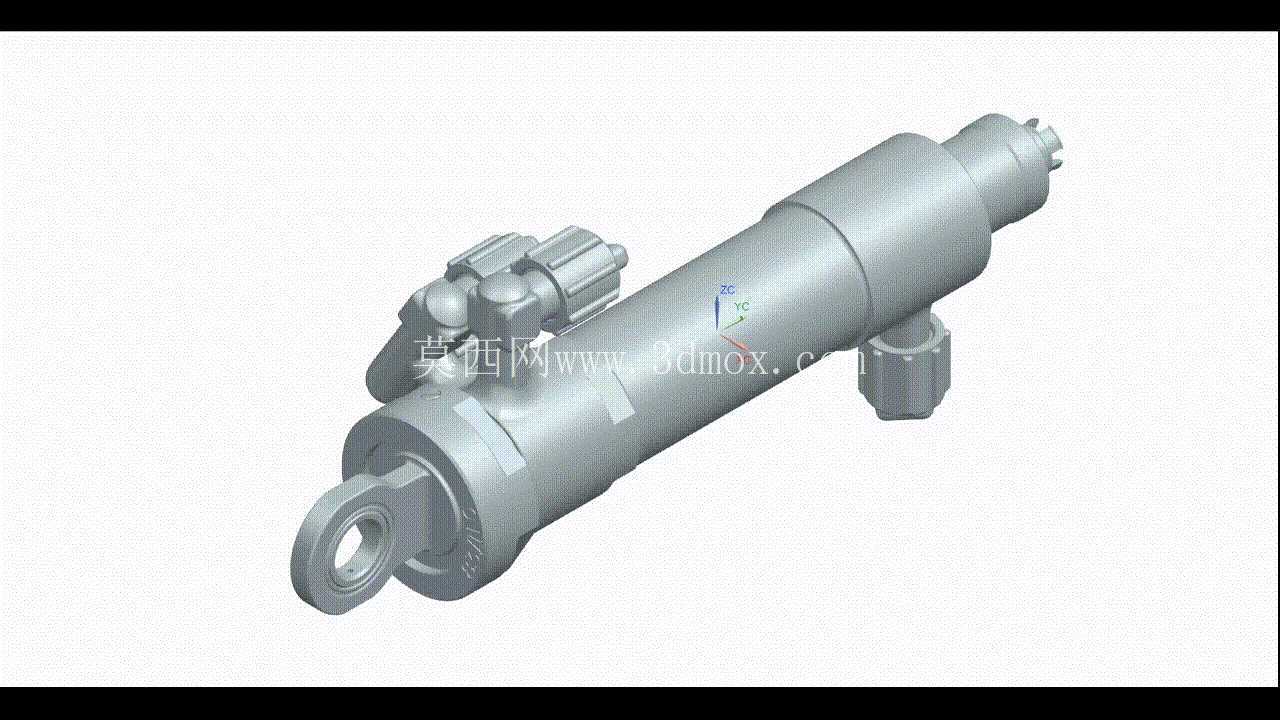

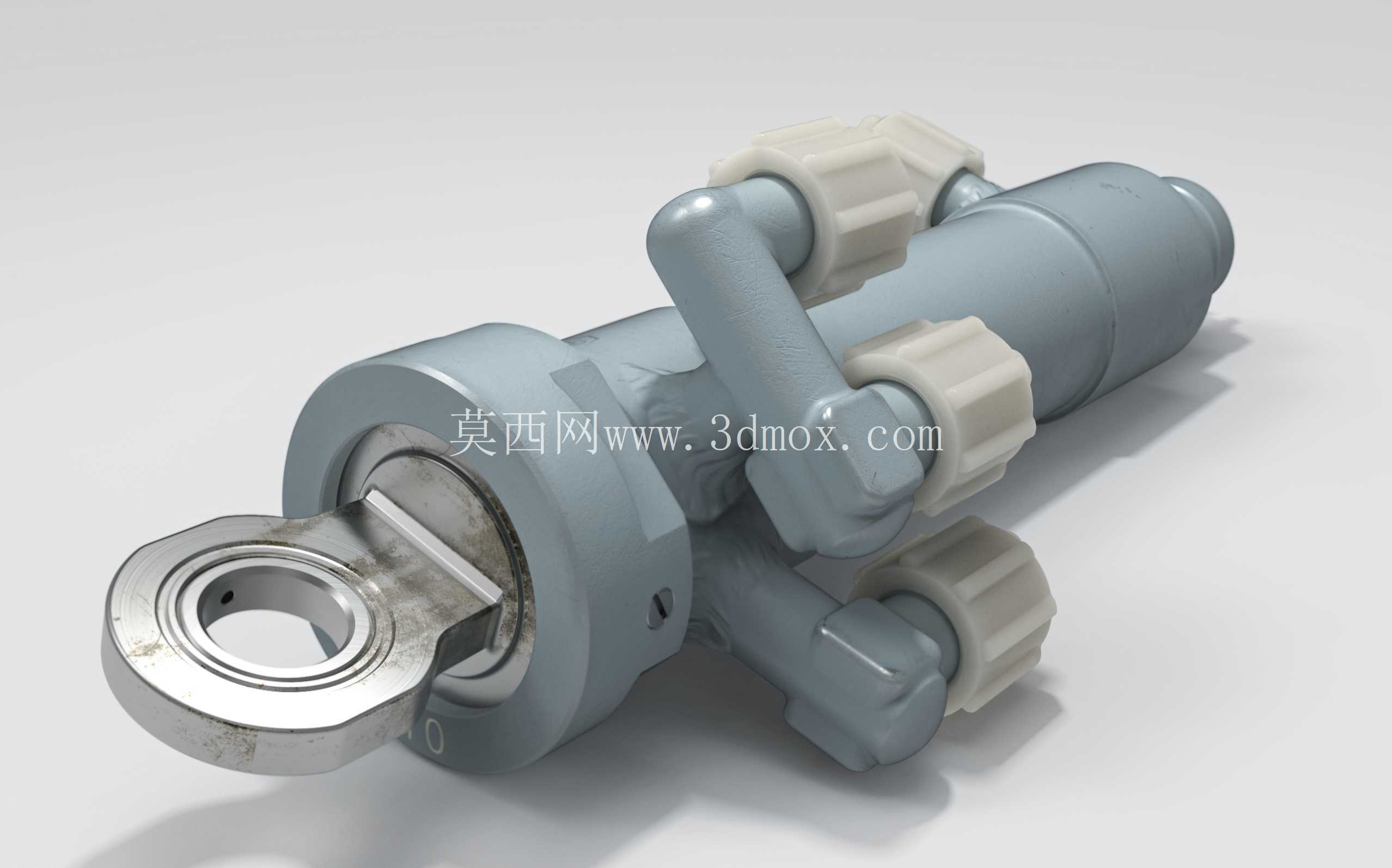

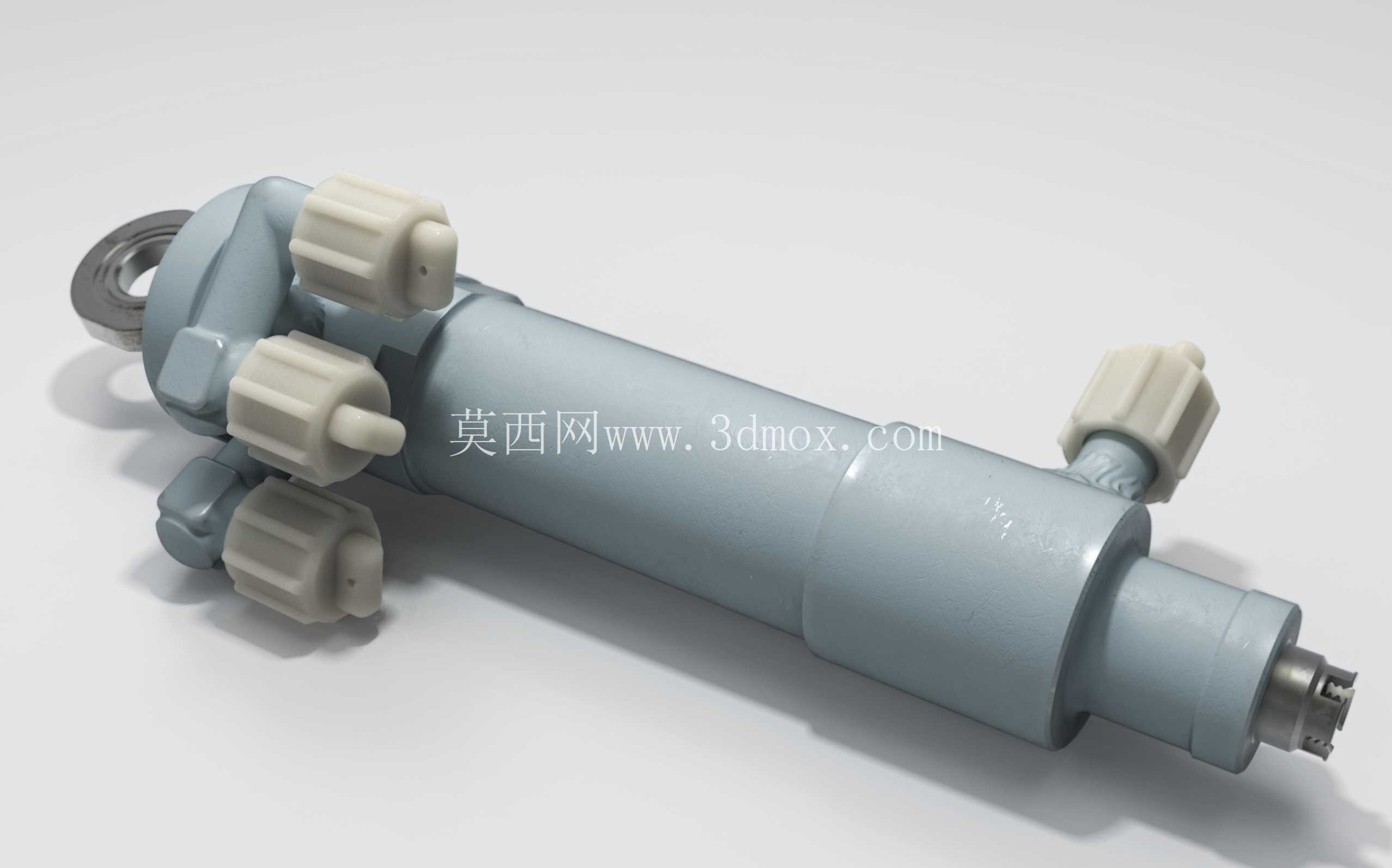

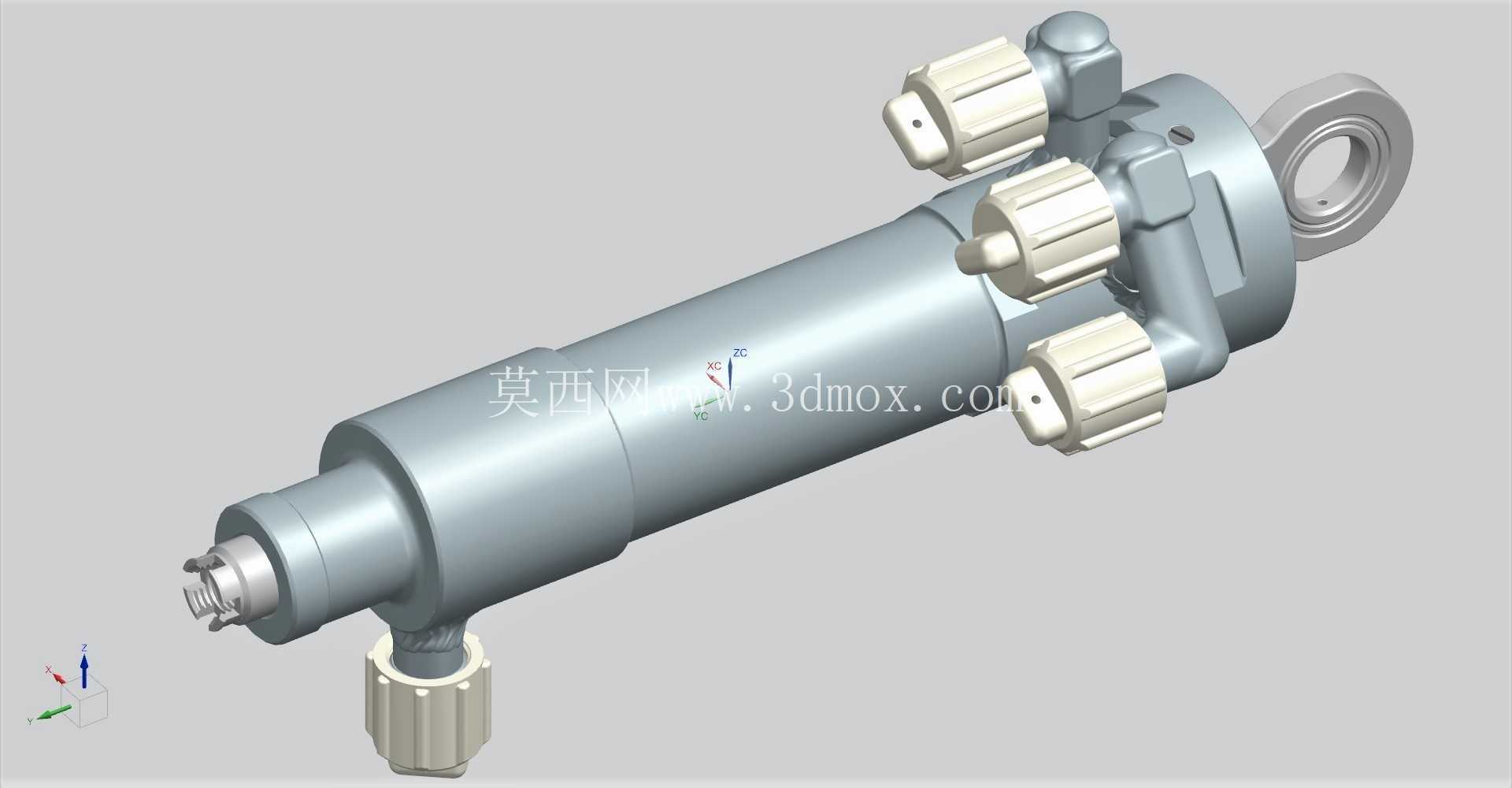

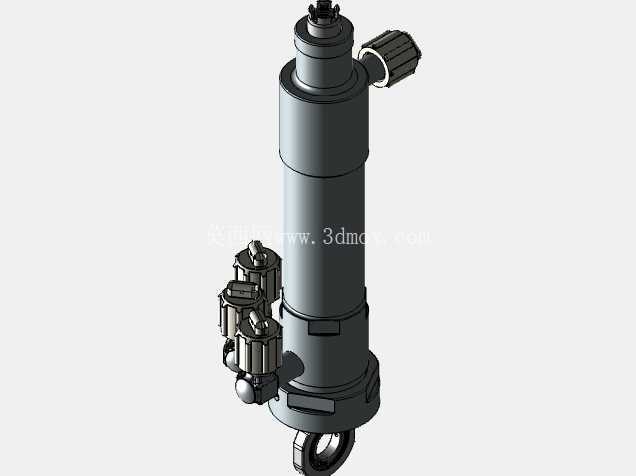

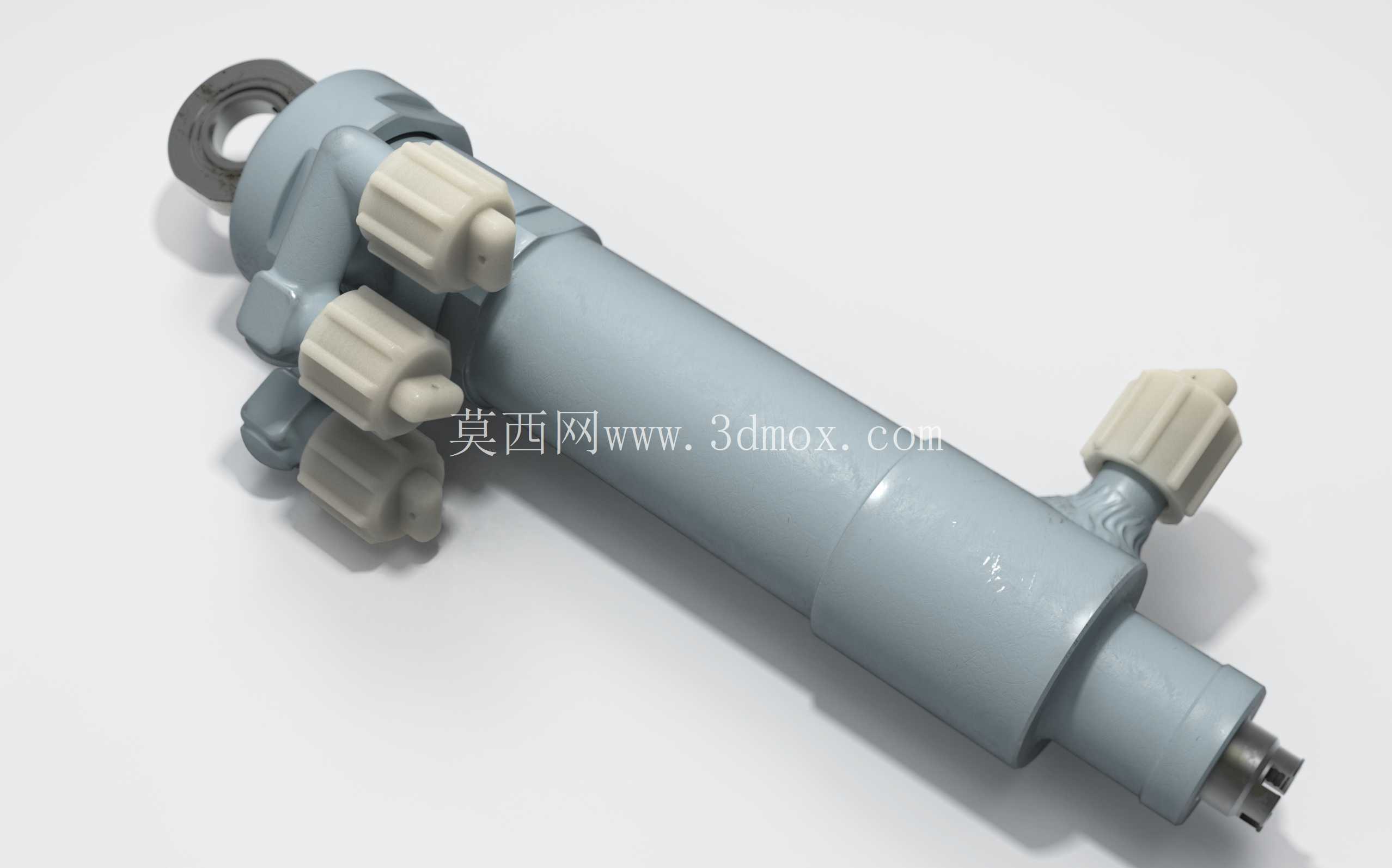

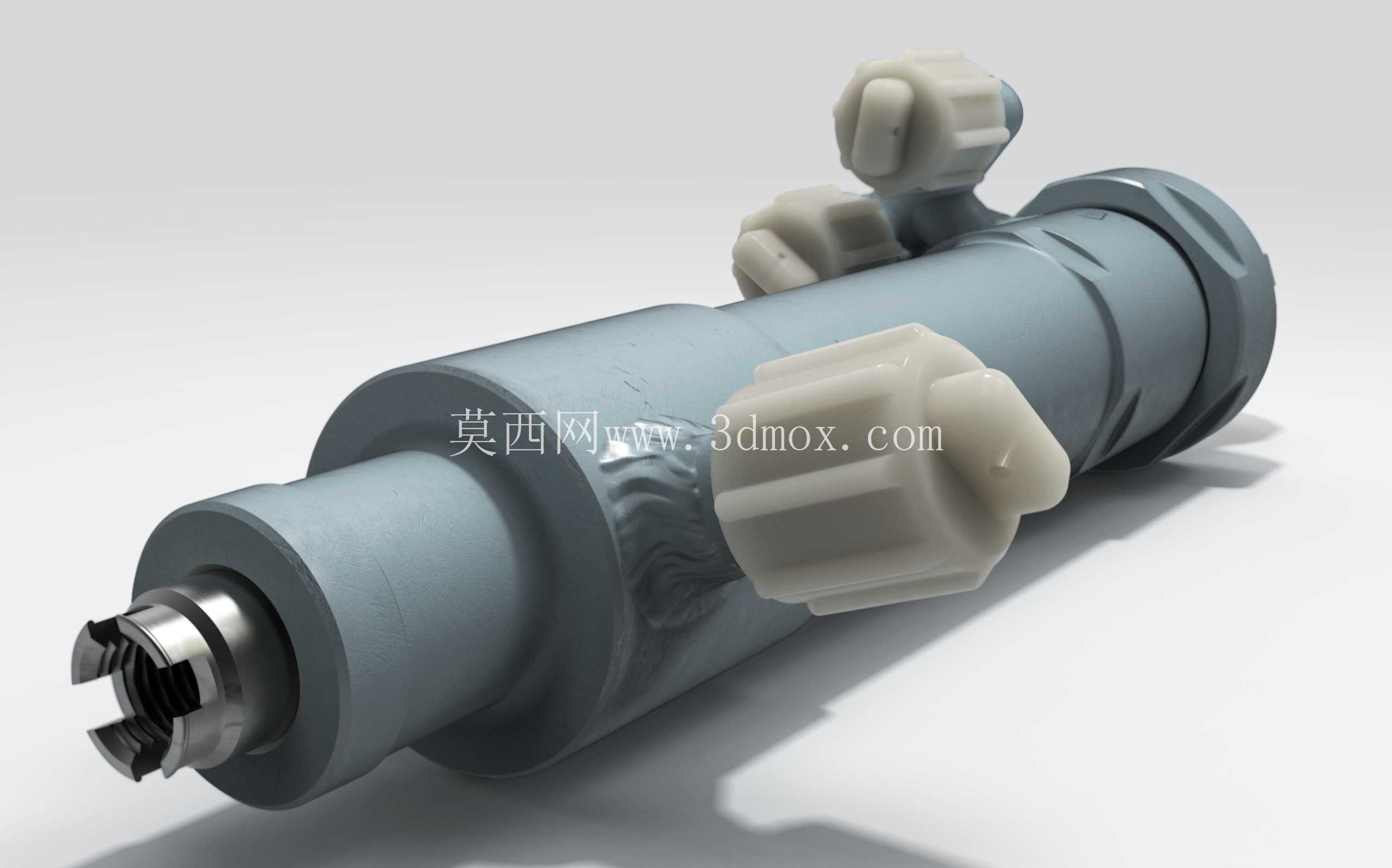

　　这款高压液压缸主要面向航空液压系统场景设计，作为飞控、起落架收放、舱门启闭等回路的直线执行元件，承担液压能向直线机械能转换的核心作用，在额定工作压力下可输出稳定的推拉力，满足机载设备对执行元件重量轻、响应快、可靠性高的严苛要求。从结构设计逻辑来看，缸体采用分段式阶梯轴外形，并非等径直筒结构，靠近杆端的缸径做了收窄处理，既可以在保证无杆腔承压面积满足推力需求的前提下，降低有杆腔的容油量，减少液压油充放体积提升作动响应速度，也能通过阶梯结构的加强筋效应提升缸体整体抗弯刚度，应对机载场景下的振动、冲击载荷。缸体尾部采用铰接耳环结构，安装时可通过销轴与机身支座连接，允许缸体在作动过程中随负载摆动，补偿安装误差与运动过程中的角度偏移，避免杆端承受额外径向力导致密封件偏磨。杆端设计为外螺纹连接接口，可适配不同规格的负载连接头，满足不同机载机构的安装对接需求。缸体侧面布置的多个接头座，分别对应主进回油口、缓冲调节油口、应急放油口，不同功能的油口采用不同外形的塑料防护帽做区分，可避免装配过程中接错管路，防护帽的卡扣式设计可在存储、运输过程中阻挡灰尘、杂质进入油道，防止液压系统污染。

　　设计过程中对安装边界做了充分考量，缸体最大外径处的尺寸控制在适配机载安装空间的范围内，耳环中心到杆端螺纹端面的全伸、全缩尺寸严格匹配对应机构的行程要求，侧面油口的伸出高度经过核算，保证管路连接后不会与周边结构件发生运动干涉。密封结构采用多道组合密封设计，杆端设置防尘圈、斯特封、O型圈的组合密封组，可在高压往复运动中阻止液压油外泄漏，同时阻挡外界沙尘、水汽进入缸体内部，缸筒与端盖的连接采用卡键式结构，相比螺纹连接可避免装配过程中拧劲导致的密封件切损，也能在高压工况下提供更可靠的连接强度。缸体表面采用硬质阳极氧化处理，在减轻自身重量的同时提升表面耐磨、耐腐蚀性能，适应高空低温、高湿、温差大的工作环境。

　　在功能特性上，这款液压缸内置末端缓冲结构，当活塞运行到行程末端时，缓冲柱塞会提前封堵主回油通道，使回油通过节流缝隙缓慢排出，降低活塞对端盖的冲击，避免机构到位时产生撞击振动，提升飞控系统的运行平稳性。油道内部的流道做了圆弧过渡处理，可降低高压油液流动过程中的压力损失，减少系统发热，同时避免流道直角处的应力集中，提升缸体的疲劳寿命。从实际应用角度出发，这类高压液压缸的设计需要兼顾性能与重量，在保证承压强度的前提下尽可能去除冗余材料，缸体的壁厚经过有限元应力校核，在1.5倍额定压力下不会出现塑性变形，循环载荷作用下的疲劳寿命满足航空部件的长寿命要求。

　　铰接耳环的衬套采用自润滑材料，无需定期加注润滑脂即可满足长期摆动磨损要求，降低机载设备的维护工作量。侧面的多个油口布局经过优化，使管路走向更规整，减少管路弯折角度，降低管路应力集中导致的破裂风险。在建模过程中，所有配合尺寸均按照航空液压元件的通用公差标准设定，安装接口的尺寸可直接对接现有标准支座，无需额外做适配修改，结构细节上还原了防护帽、密封槽、卡键槽、缓冲柱塞等所有细节特征，可直接用于液压系统的装配干涉检查、运动仿真，也可作为同类航空液压元件设计的参考原型，帮助设计人员快速理解高压航空液压缸的结构组成、布局逻辑与安装要点，缩短同类产品的开发周期。
