焊接式长行程液压缸结构设计

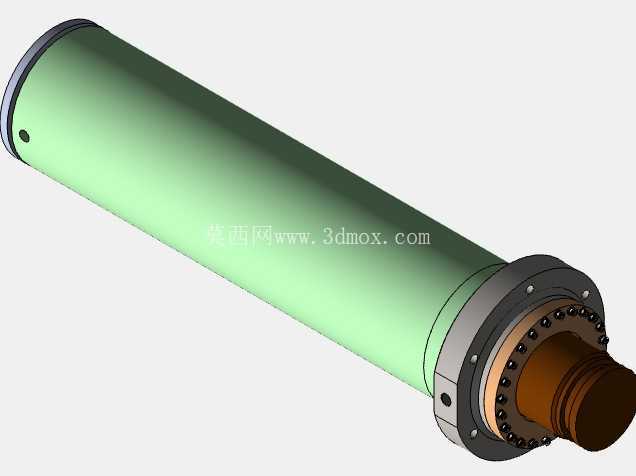

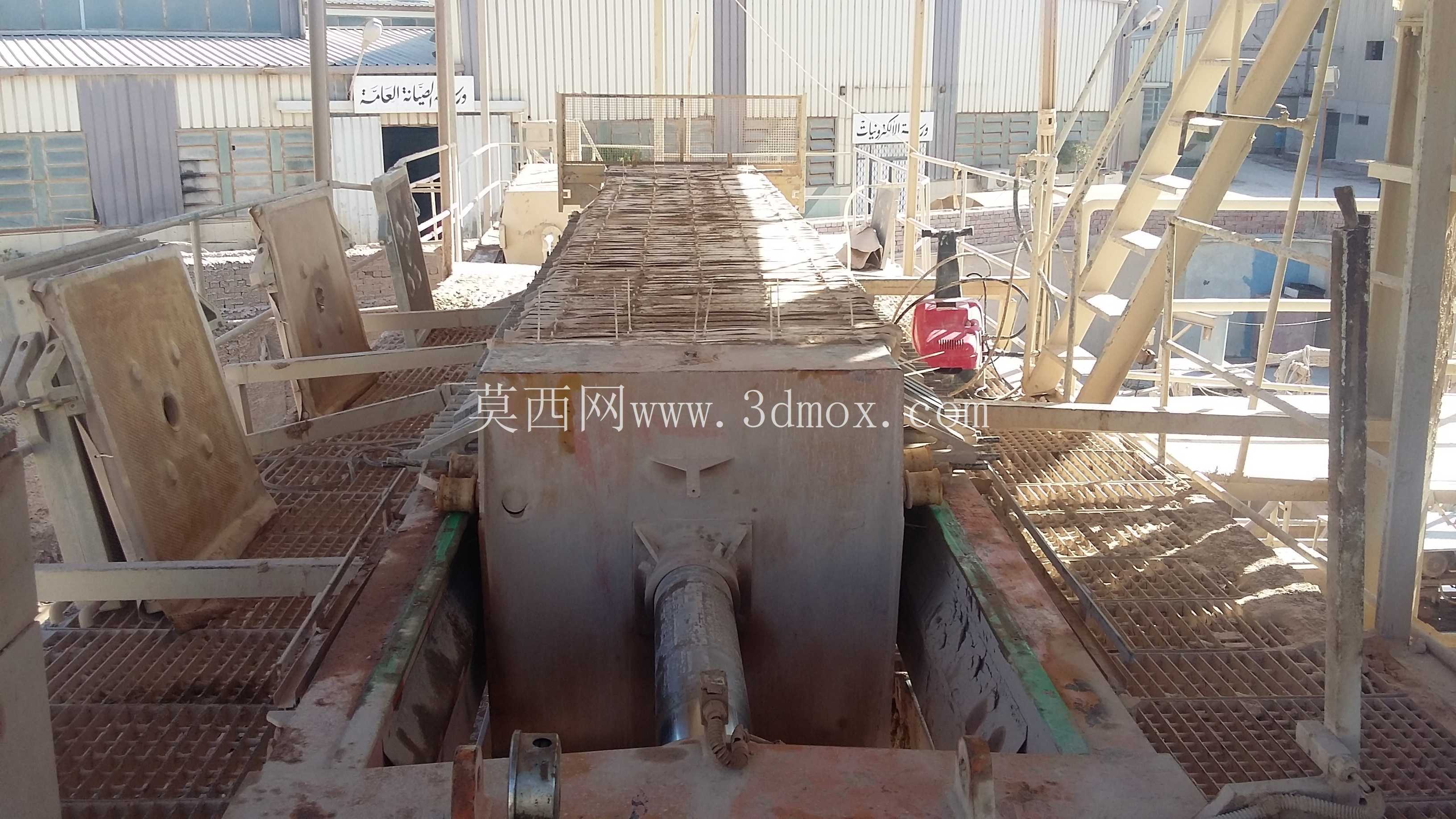

　　在重型冶金设备的轧线压下机构、大型工程机械的变幅驱动、港口起重设备的支腿伸缩、重型压机的主施压单元这类需要大推力长行程直线驱动的场景里，焊接式液压缸始终是可靠性优先的选型方向，相比拉杆式缸体结构，焊接成型的缸筒能承受更高的系统工作压力，在同等推力参数下缸体外径可以做的更小，适配安装空间局促的重载工位。这款焊接结构的液压缸整体轴向尺寸接近一米，缸径与杆径的配比经过负载匹配核算，能够在21MPa常规系统压力下输出稳定的推拉力，缸筒部分采用无缝钢管精加工后与端盖焊接成型，焊接工序前预先完成缸筒内孔的珩磨加工，焊后通过时效处理消除焊接应力，避免长期高压工况下缸筒变形导致内泄、拉缸等故障。

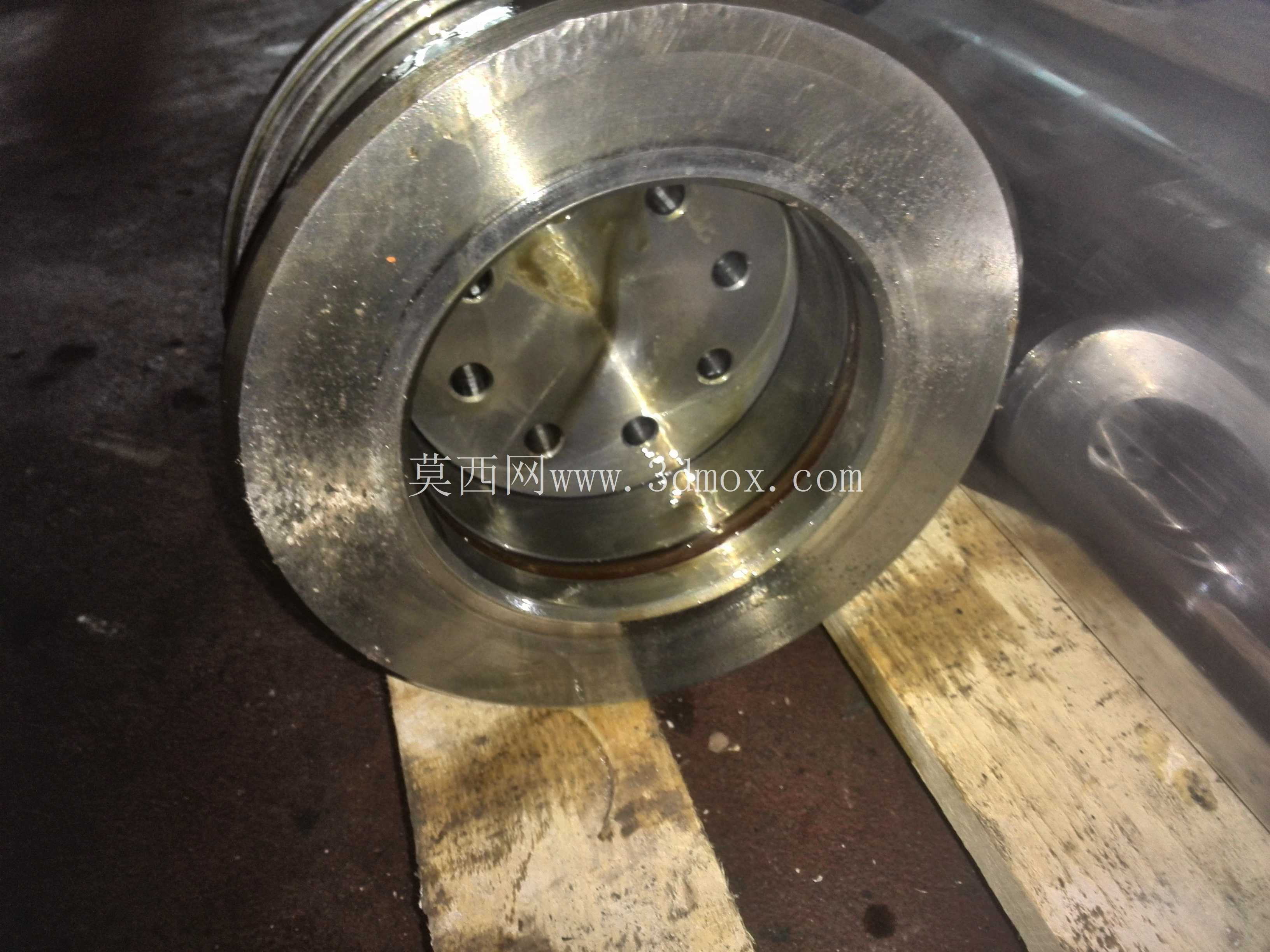

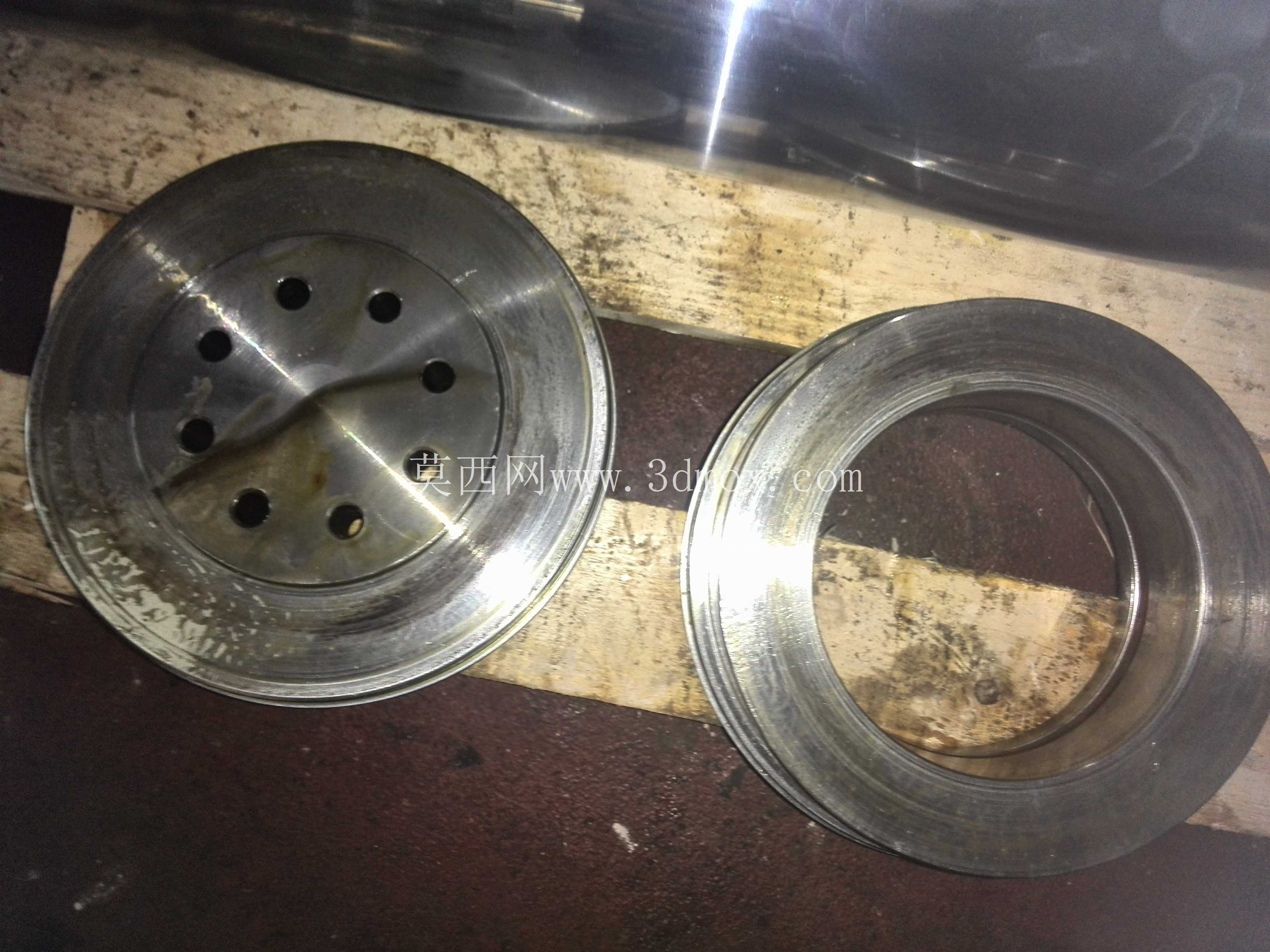

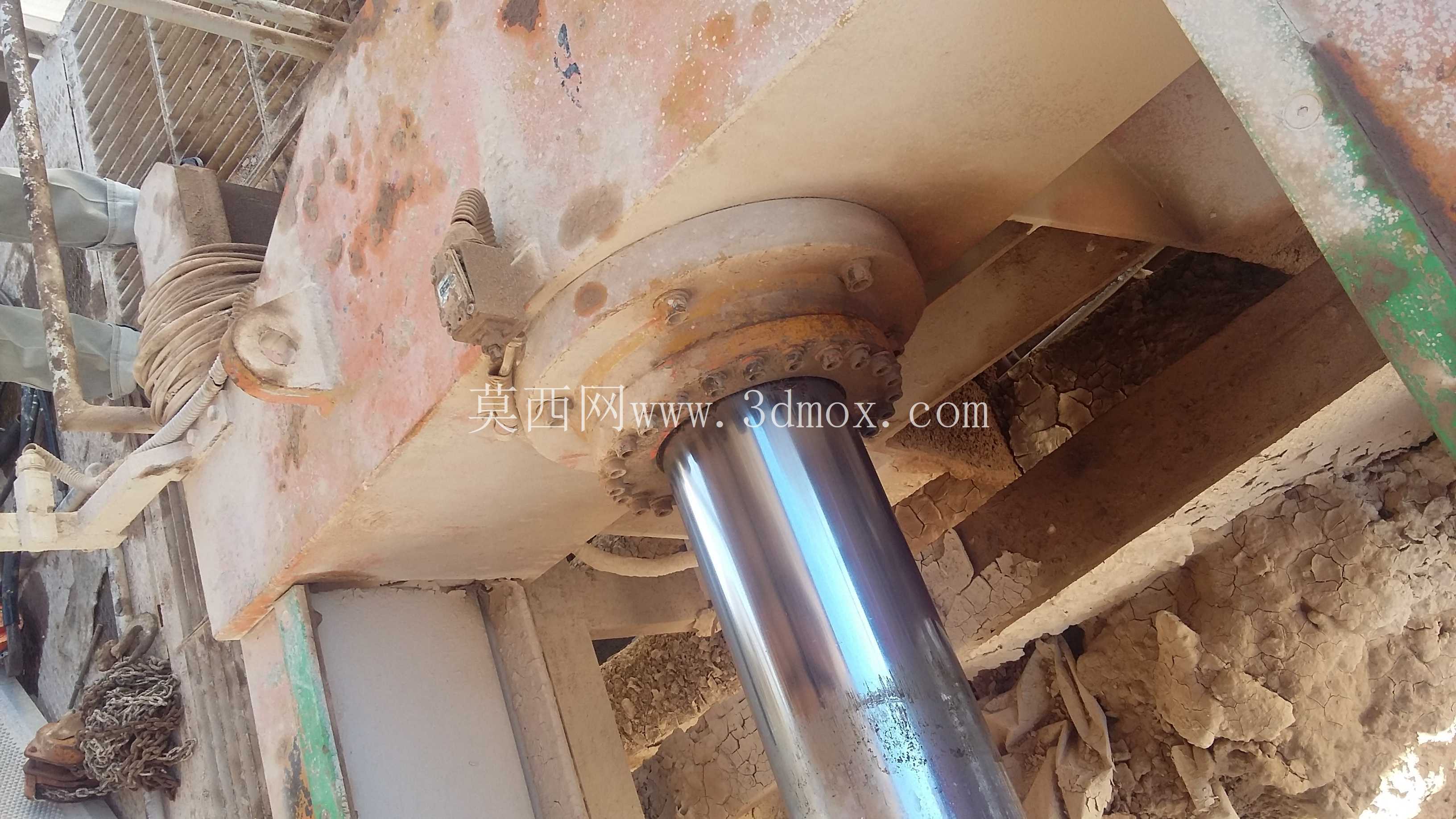

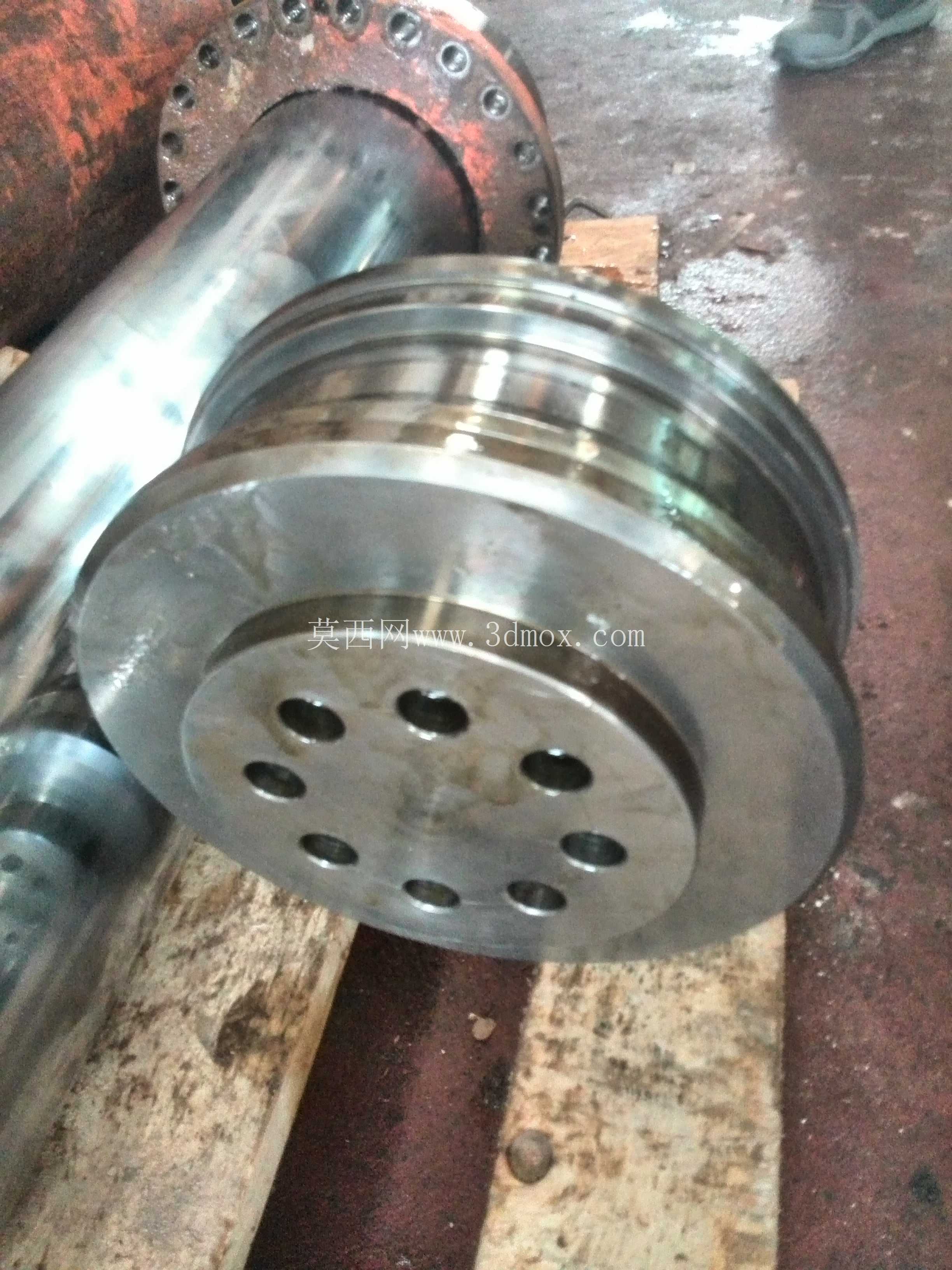

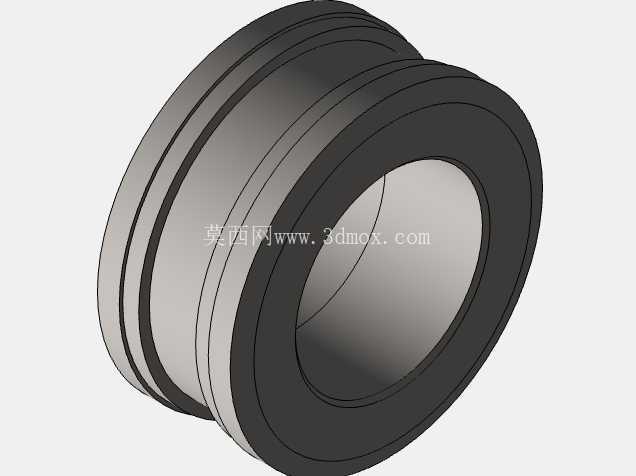

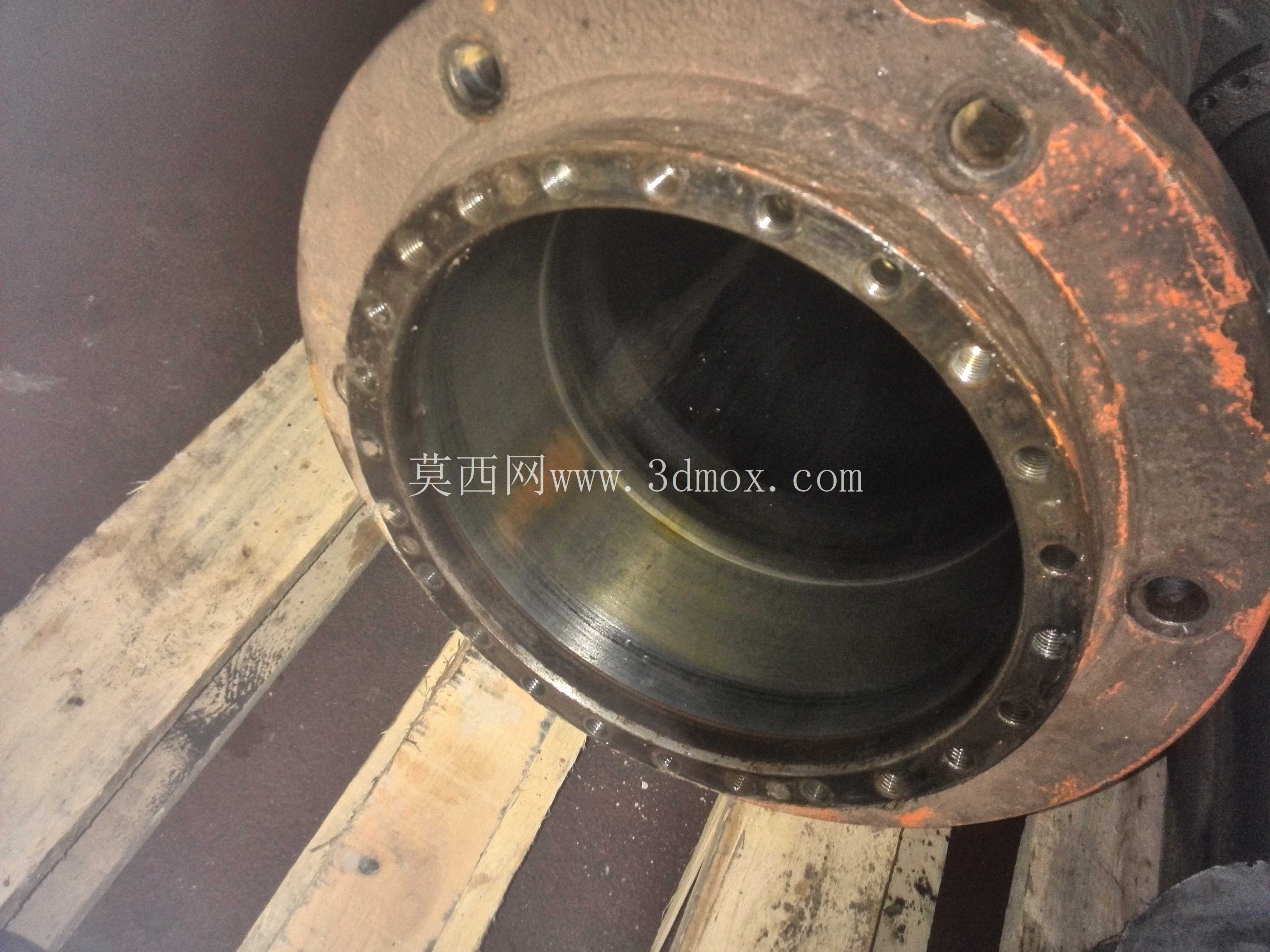

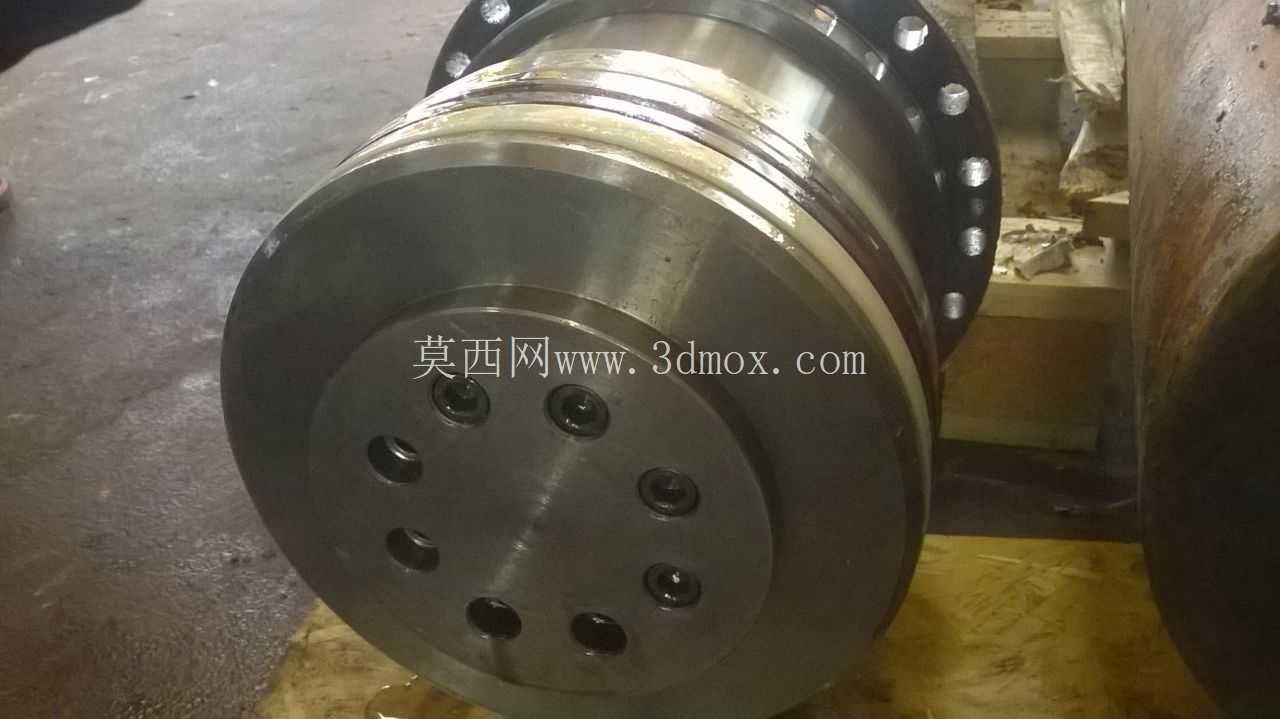

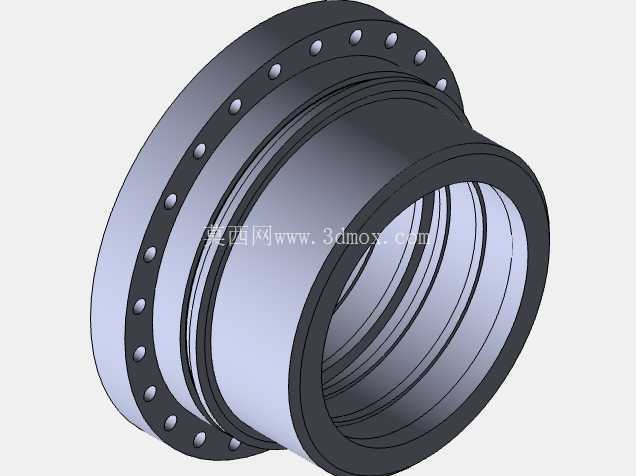

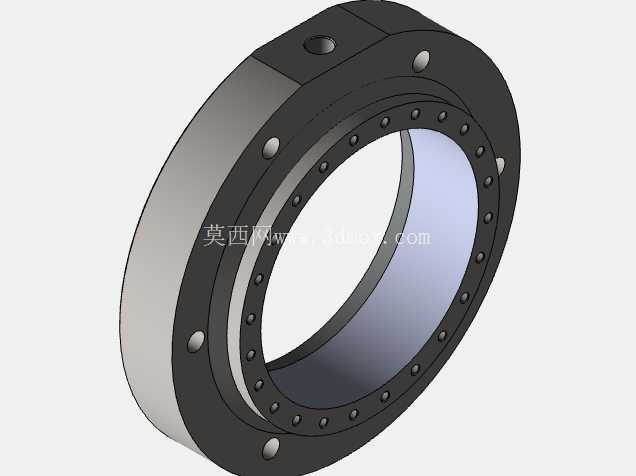

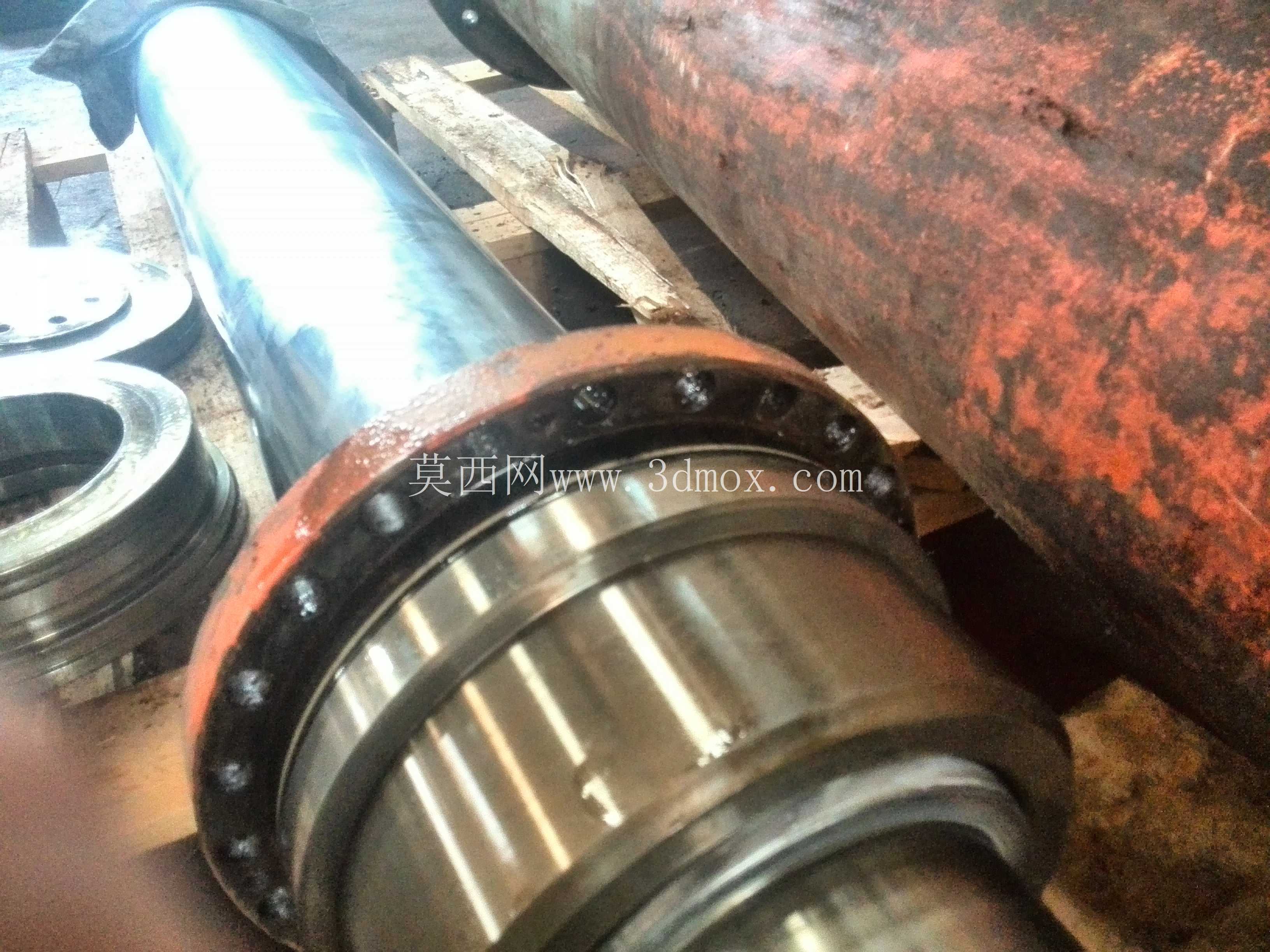

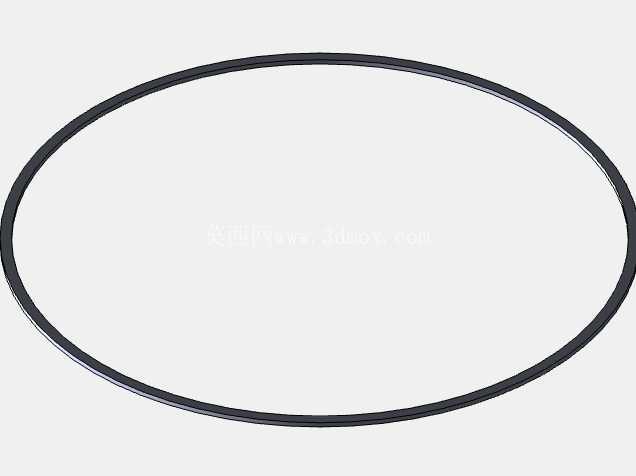

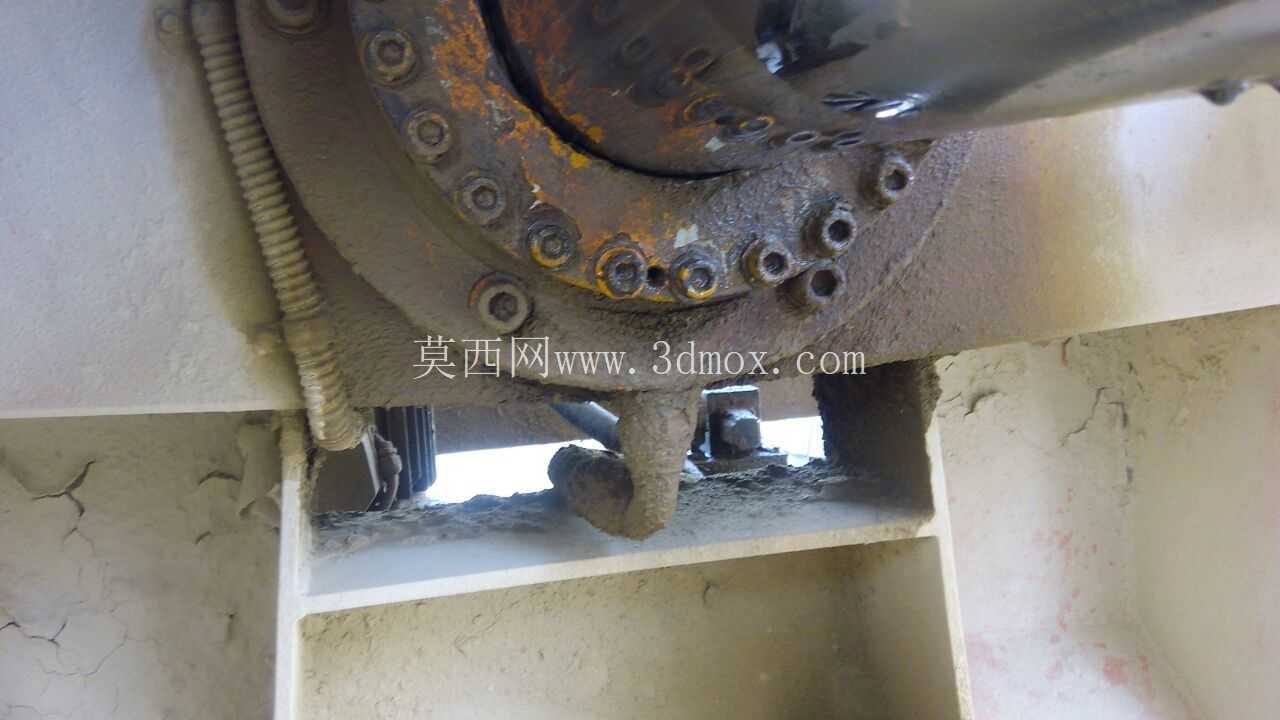

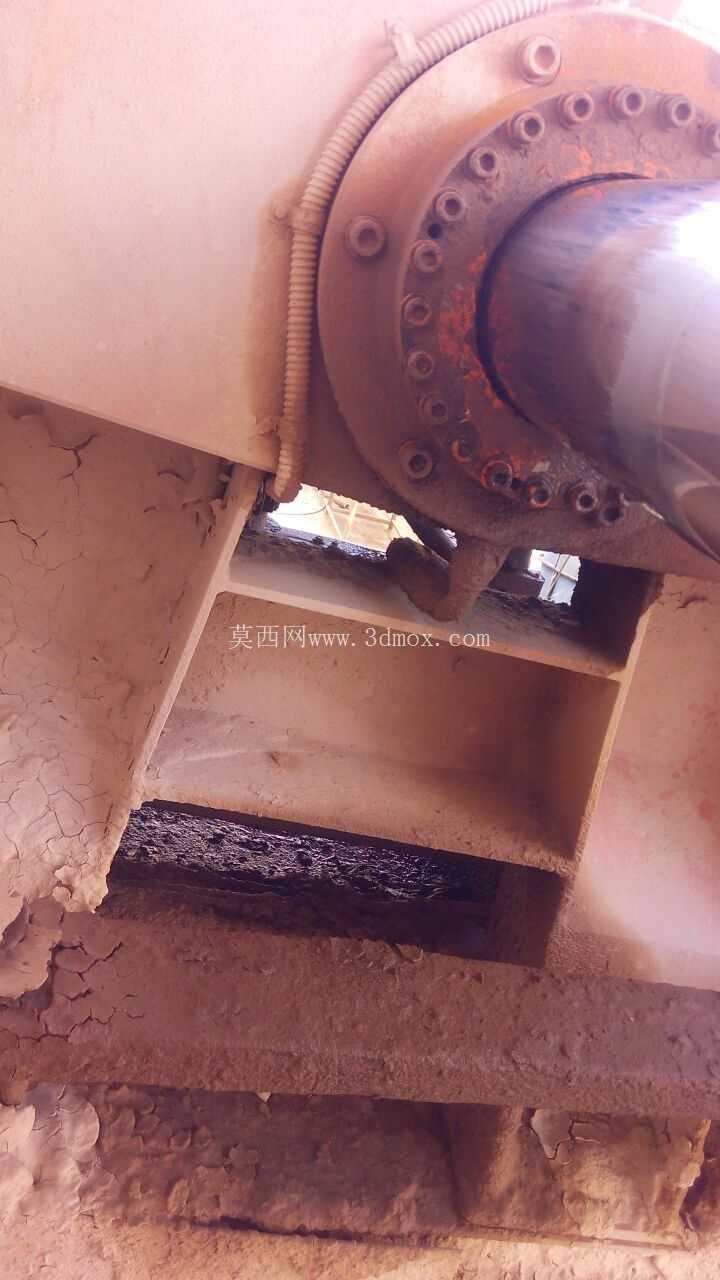

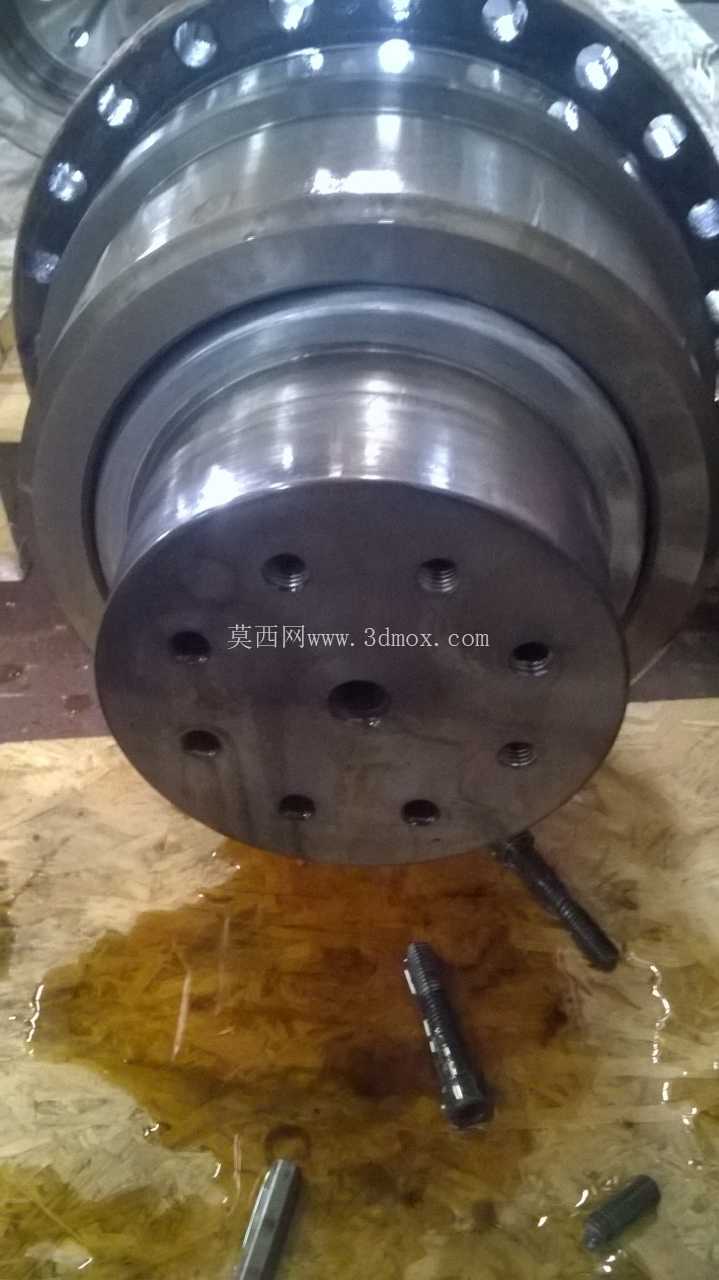

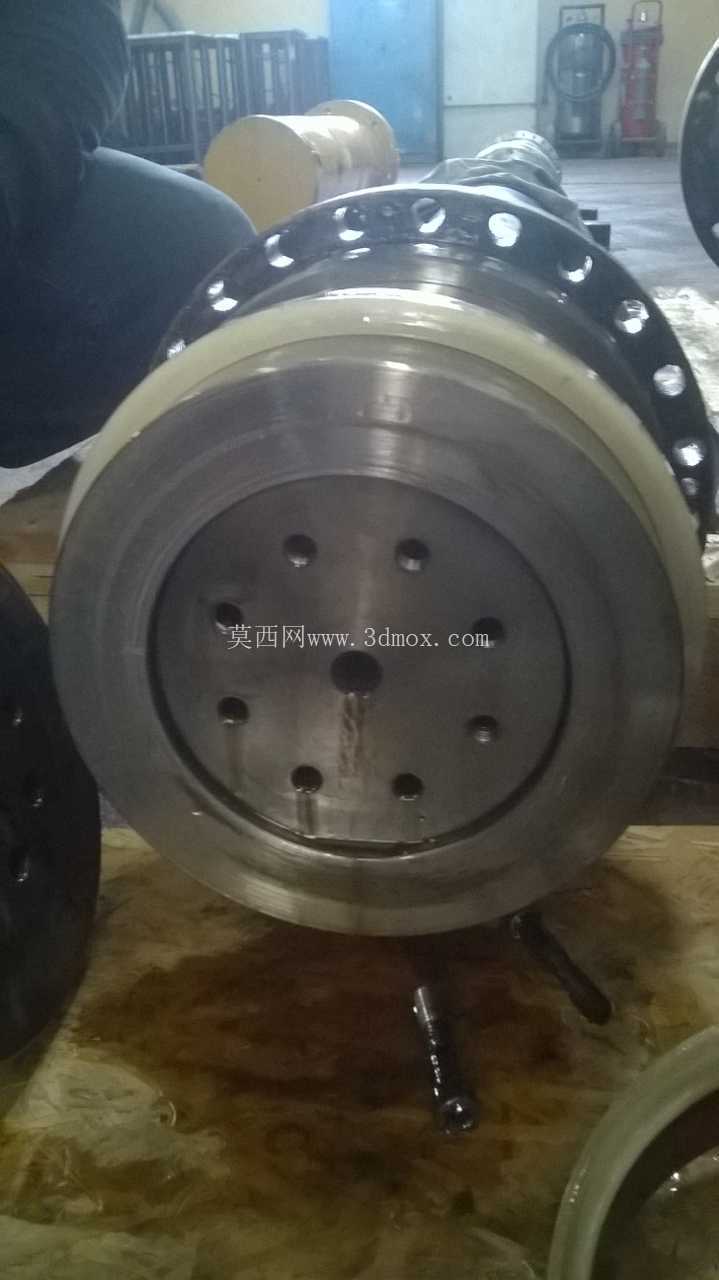

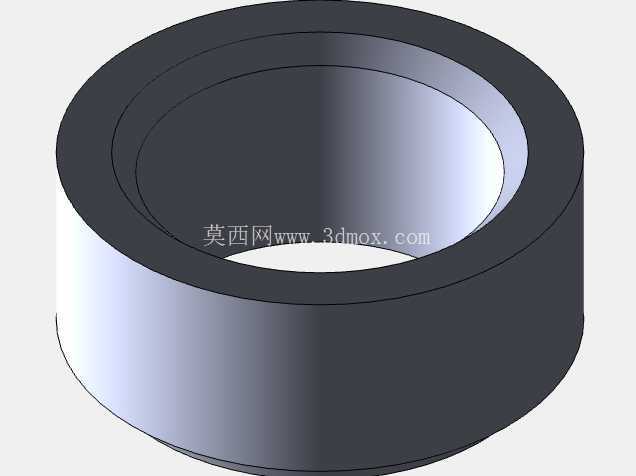

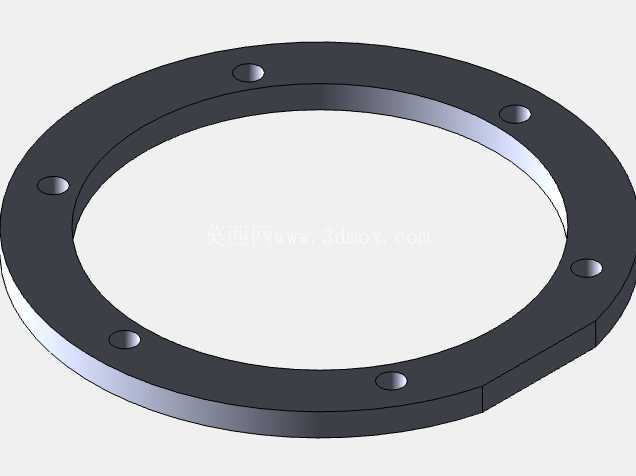

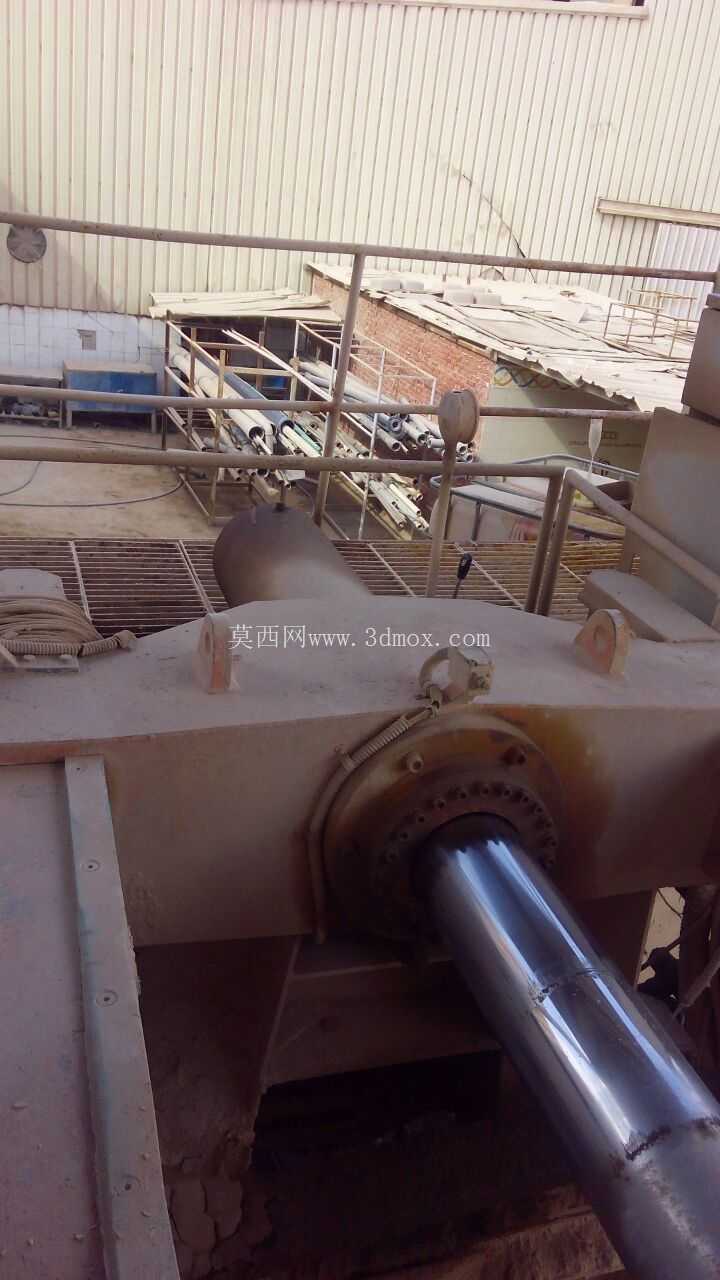

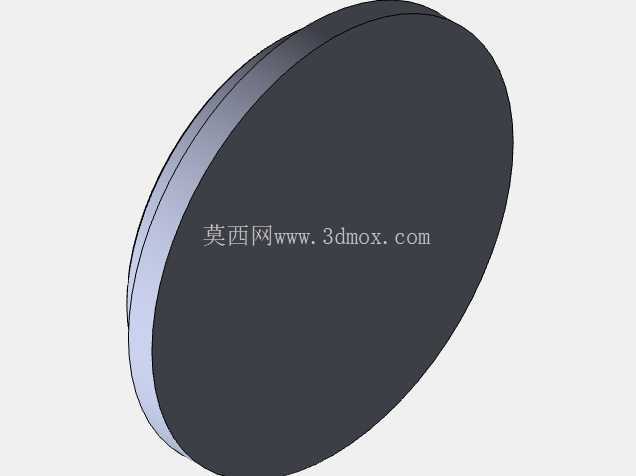

　　从结构细节来看，缸体的无杆腔端采用焊接式平端盖，仅预留极小的油口接口位置，减少外部突出结构，避免设备运行过程中磕碰损伤油口；有杆腔侧的导向套采用法兰式连接结构，通过一圈均布的内六角螺栓与缸筒端部的法兰盘锁紧，导向套内部集成了导向环、唇形密封圈、防尘圈的多层密封结构，导向环选用铜基聚四氟乙烯材质，既能承受活塞杆的侧向偏载，又能降低往复运动的摩擦阻力，密封件的沟槽尺寸严格按照液压气动密封件的安装标准设计，避免高压下密封件被挤出沟槽导致失效。活塞杆表面采用镀硬铬后抛光处理，镀层厚度控制在0.03-0.05mm区间，表面粗糙度达到Ra0.4以下，既可以抵御工况中的水汽、粉尘腐蚀，又能降低密封件的磨损速率，延长整套密封组件的更换周期。

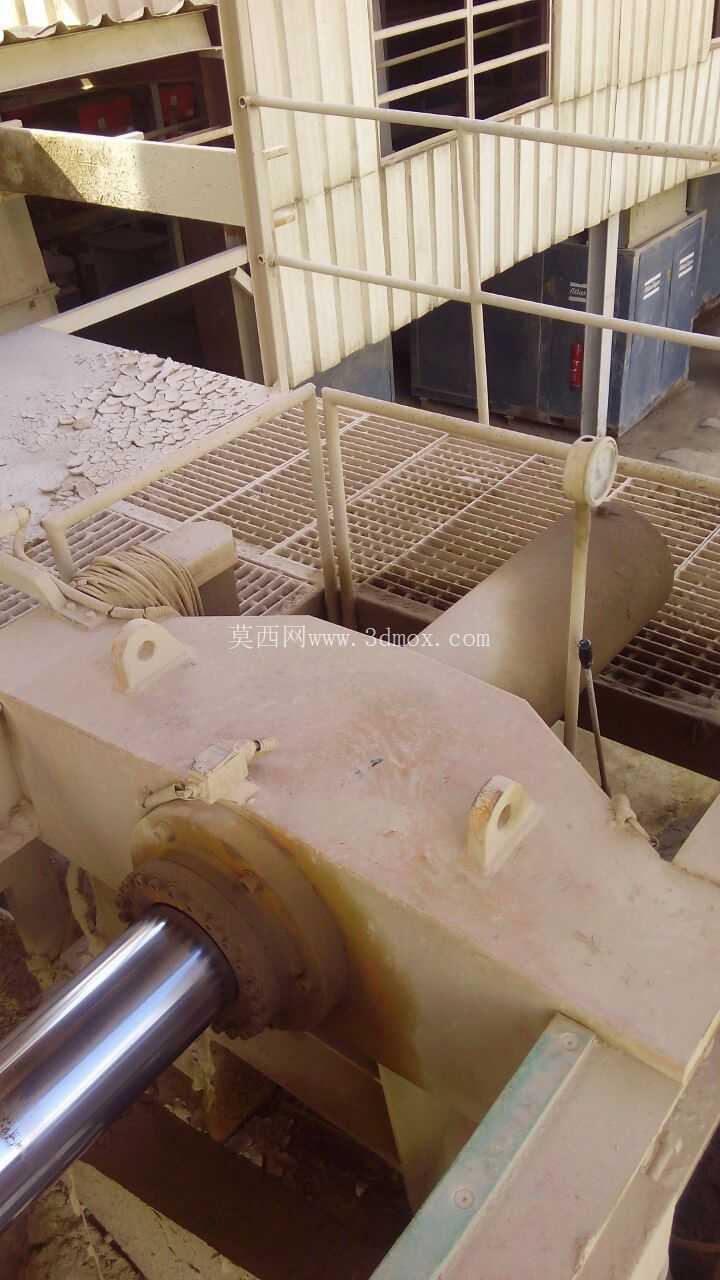

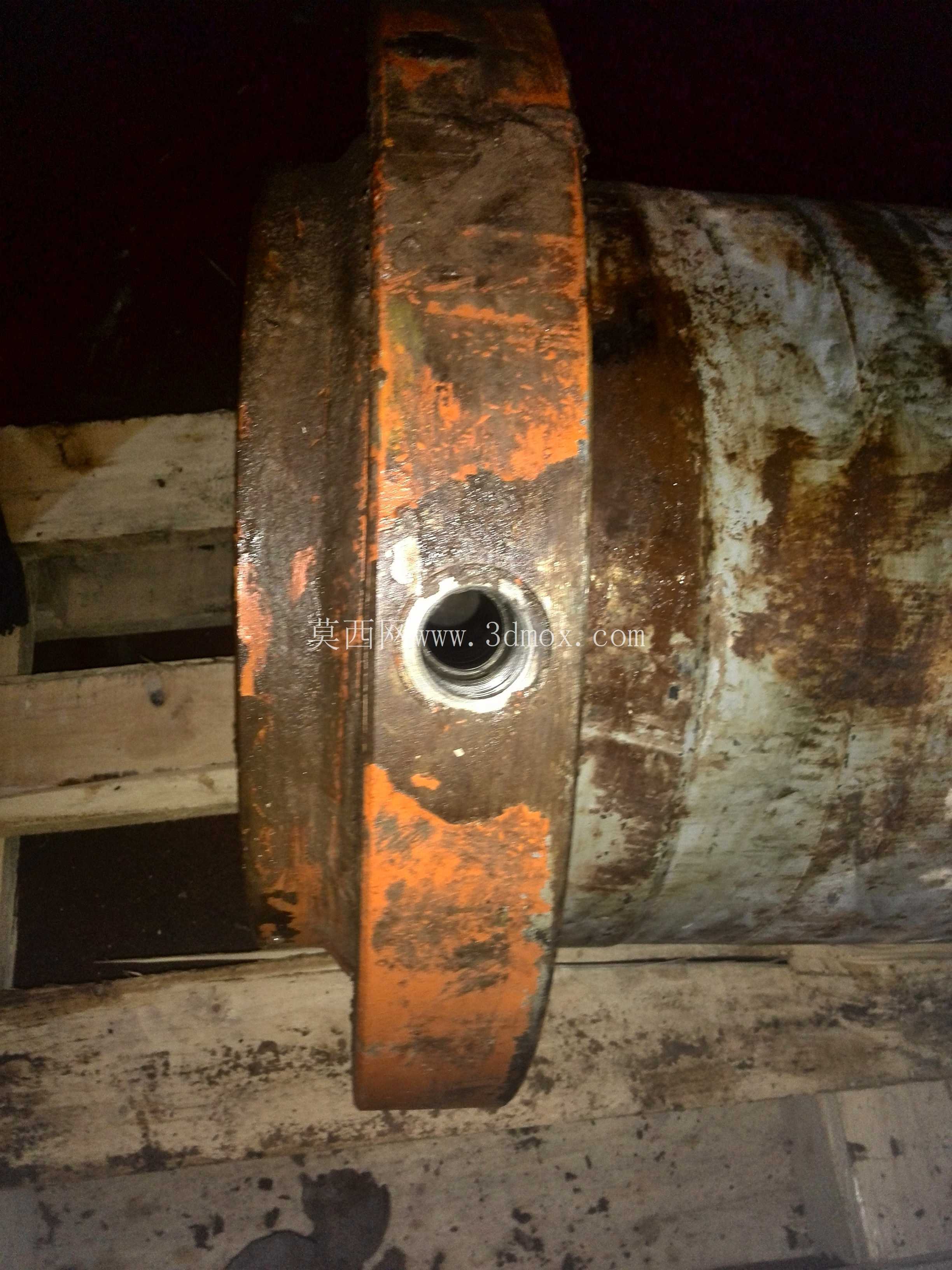

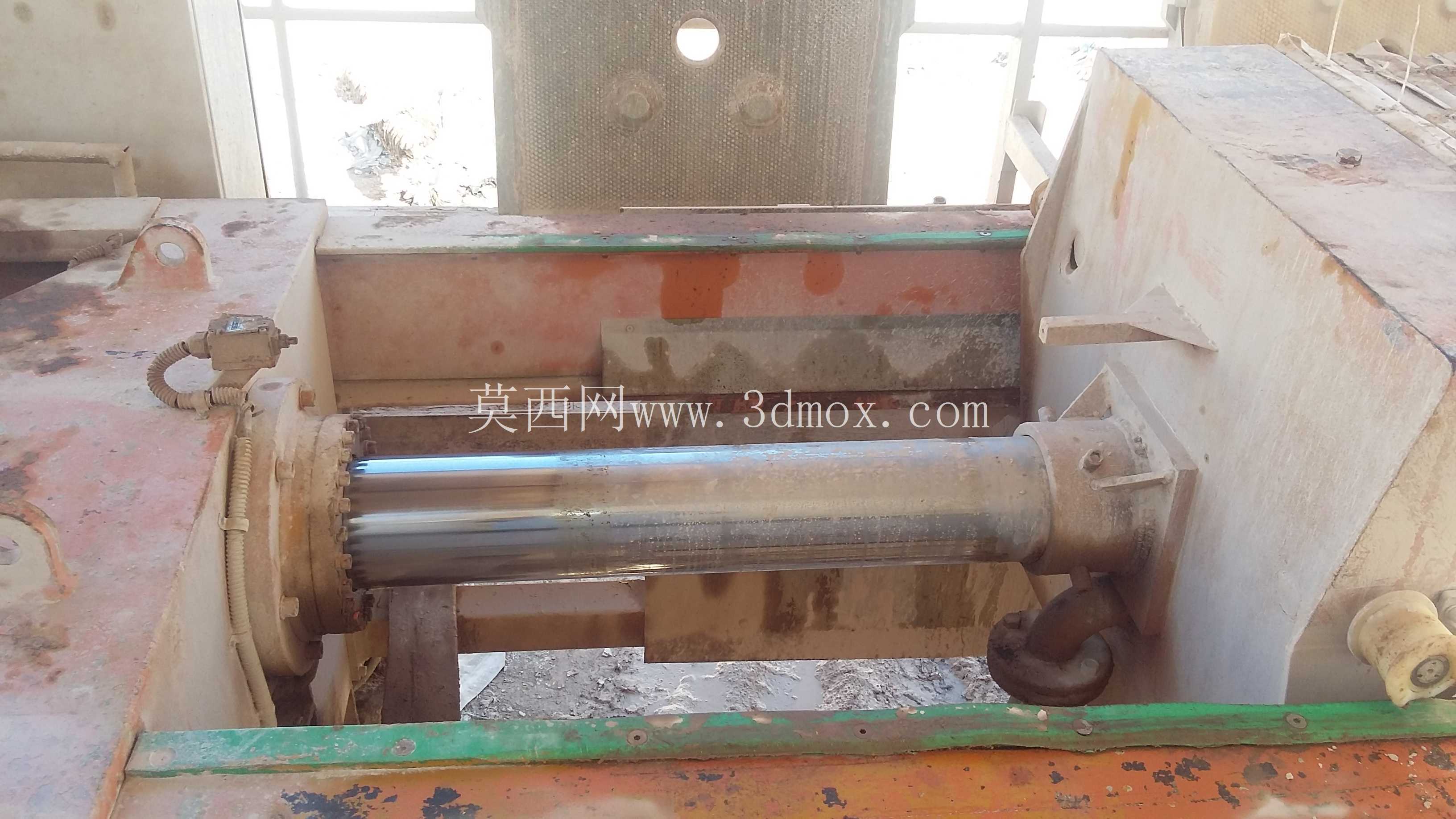

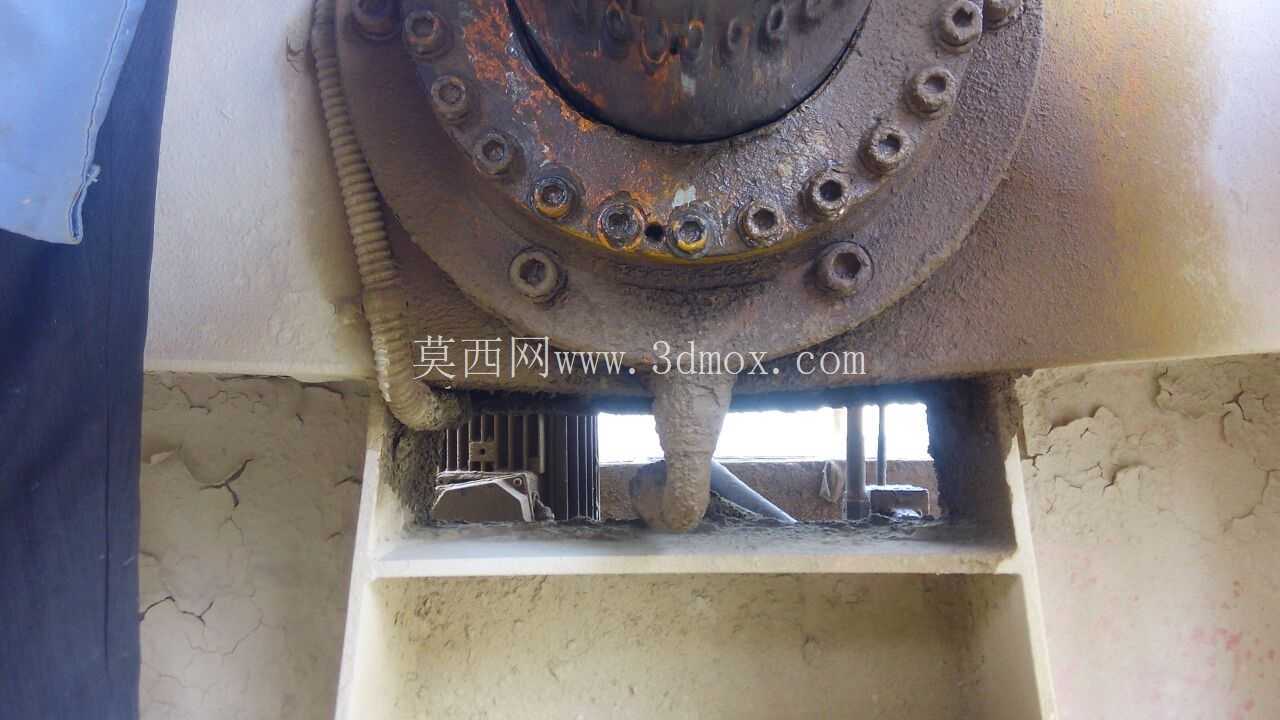

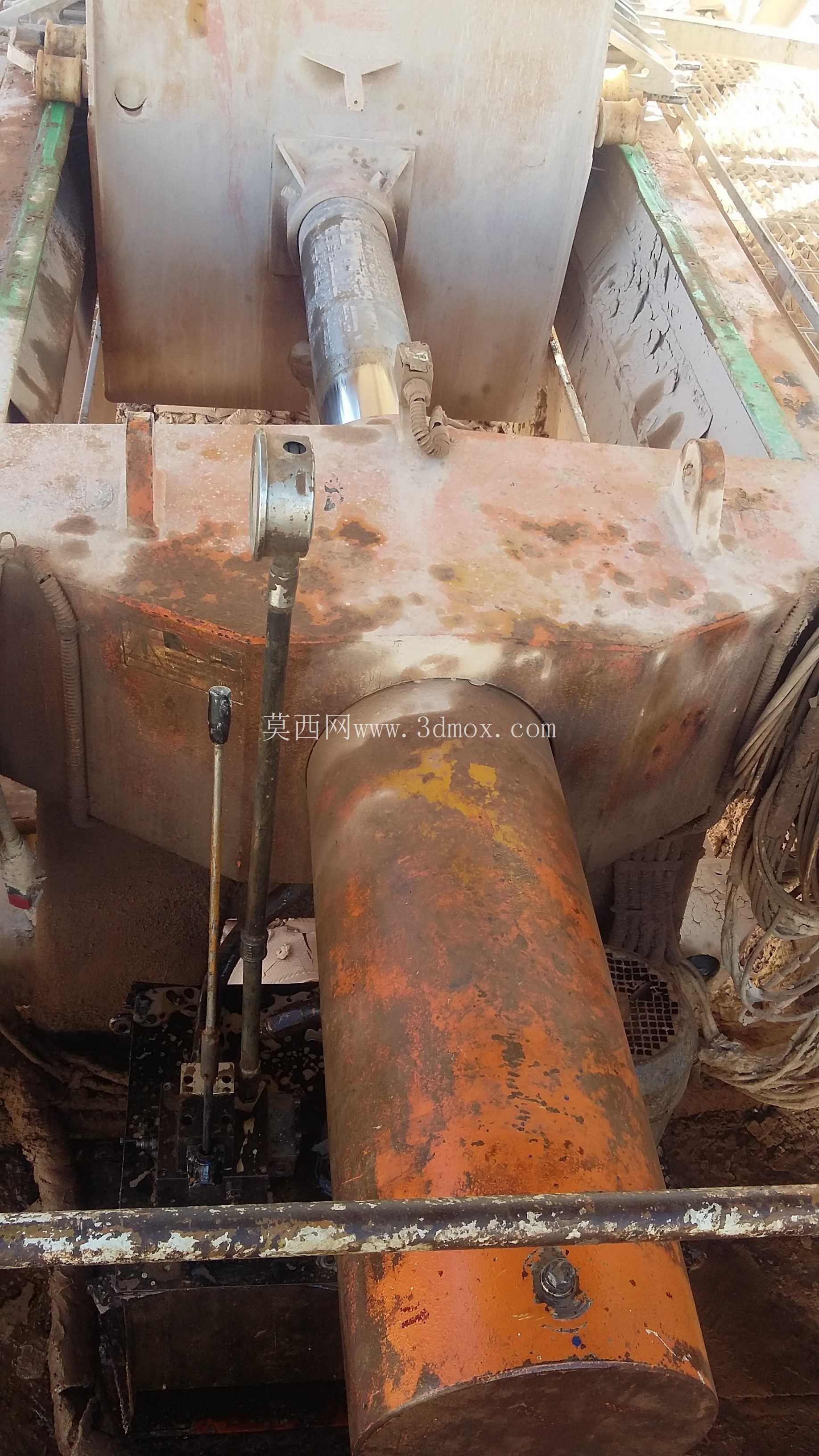

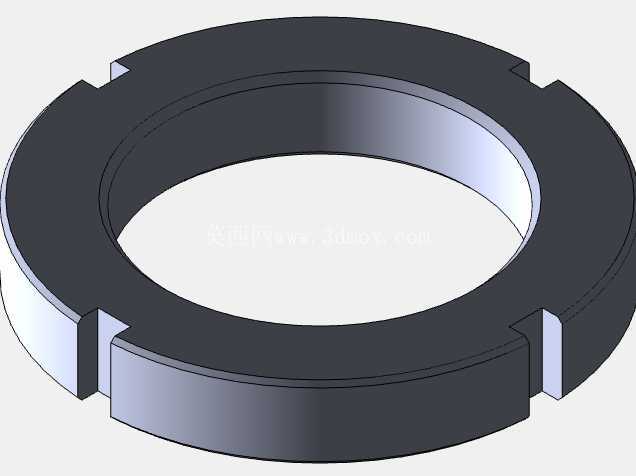

　　安装边界方面，这款缸的尾部没有设置额外的铰接耳环，采用缸体端面贴合安装的方式，通过端盖上的定位止口与设备安装座定位，靠螺栓锁紧固定，活塞杆端部加工有外螺纹与连接台肩，可以直接和负载端的连接套锁紧，不需要额外的中间铰接件，这种安装方式适合负载导向精度高、侧向力极小的直推工位，比如压机主缸、工装夹紧的主推进单元。设计过程中需要重点考量焊接工序的变形控制，缸筒与端盖焊接时采用对称施焊的工艺，焊后除了整体时效，还要对两端的安装止口、法兰端面进行二次精加工，保证两端止口的同轴度、法兰端面与缸筒轴线的垂直度，避免安装后活塞杆出现别劲现象；油口的焊接位置要避开缸筒受力的应力集中区，油口内部的流道做圆弧过渡处理，减少高压油液流动时的压力损失与局部紊流。

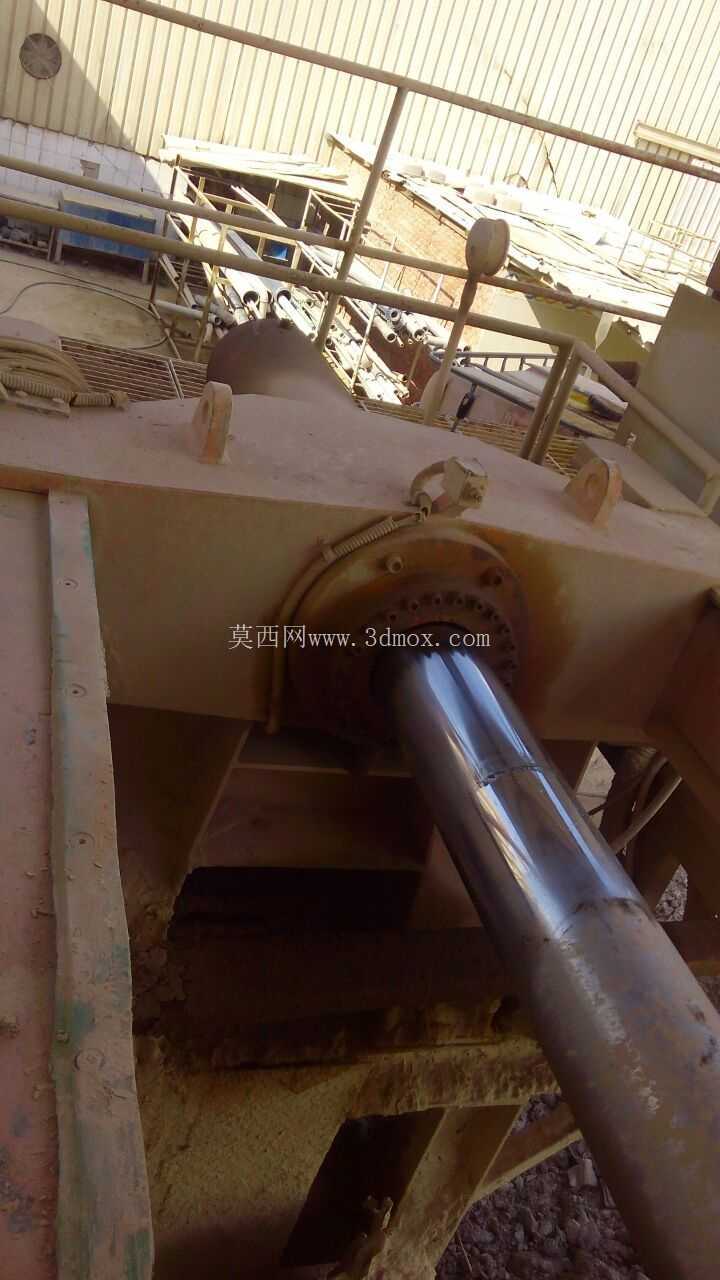

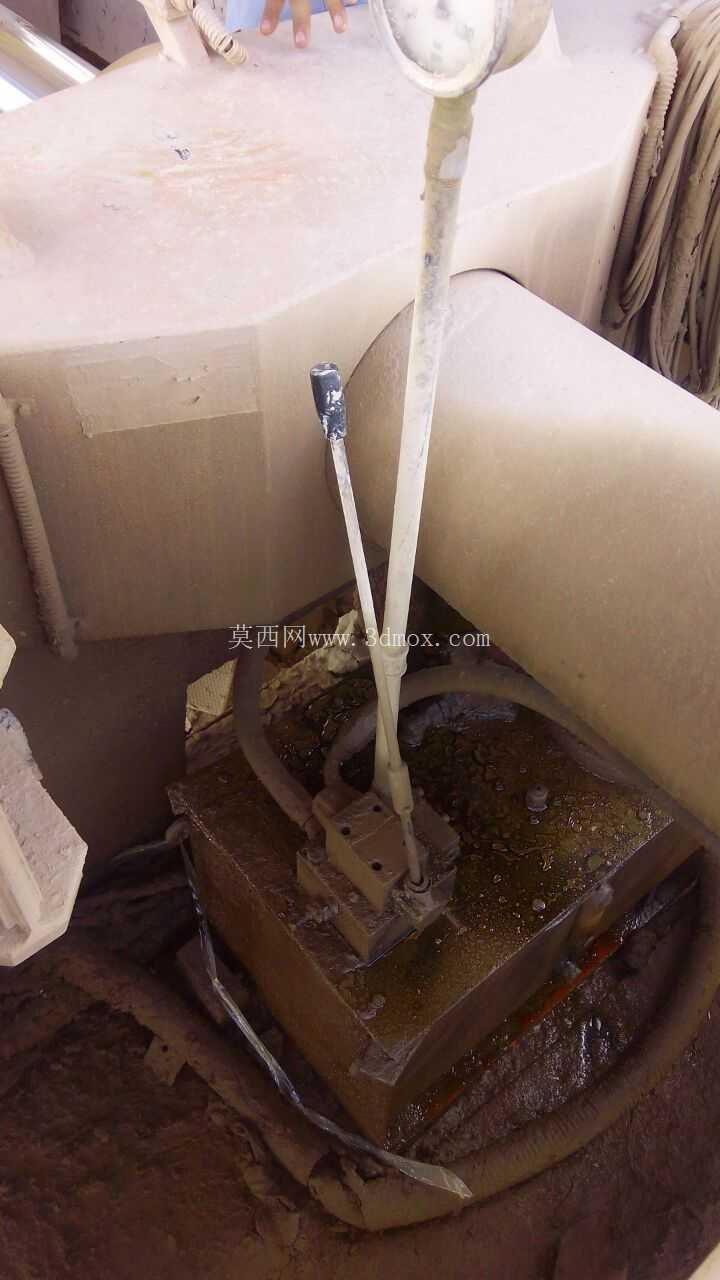

　　在实际选型适配时，要注意这款缸的行程长度对应的活塞杆挠度，当行程超过800mm后，若存在侧向偏载，需要额外在负载端加装导向机构，避免活塞杆伸出过长后受侧弯导致导向套偏磨、密封漏油；缸体外部预留的传感器安装位可以加装磁致伸缩位移传感器，实时反馈活塞杆的伸出位置，实现闭环位置控制，适配需要精准位移控制的压装、校直类工位。相比法兰连接的分体式缸筒，焊接结构的液压缸减少了多处端面密封点，从根源上降低了外泄漏的概率，在矿山、冶金这类维护不便、工况恶劣的场景下，这种结构的液压缸平均无故障工作时间要比拉杆式结构高出40%以上，日常维护仅需要定期更换有杆腔侧的密封组件，不需要拆解缸筒与端盖的焊接部位，维护成本更低。建模过程中对所有密封沟槽、安装螺栓孔、油口螺纹的尺寸都做了参数化关联，调整缸径、行程参数时可以直接驱动整体模型更新，不需要逐个修改特征尺寸，能够快速衍生出同系列不同参数的焊接缸模型，适配不同设备的设计选型需求。
